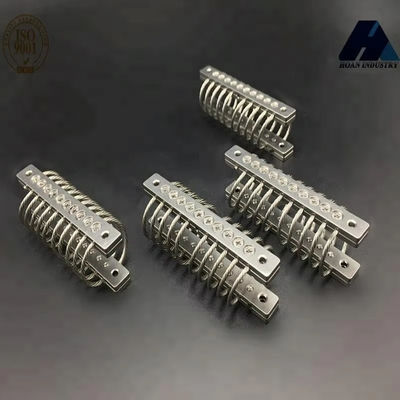

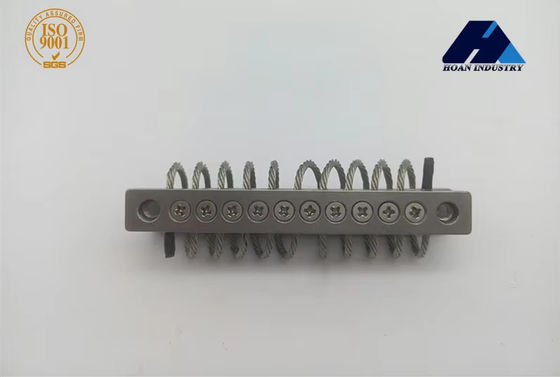

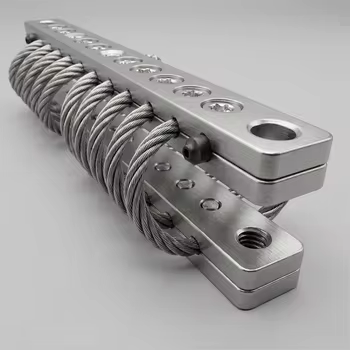

All-Metal JGX-0160E-4.8A Gimbal Wire Rope Isolator Rapid Energy Dissipation Compact UAV Camera Vibration Damper Mount

सारांश:
JGX-0160E-4.8A एक पूरी तरह से मेटालिक जिम्बल वाइब्रेशन आइसोलेटर है जिसे कॉम्पैक्ट यूएवी कैमरा अनुप्रयोगों में सटीक कंपन नियंत्रण के लिए इंजीनियर किया गया है। इसका पूर्ण-धातु निर्माण रबर और इलास्टोमेर घटकों को पूरी तरह से समाप्त कर देता है, जो तापमान में उतार-चढ़ाव, यूवी जोखिम या रासायनिक संपर्क से अप्रभावित लगातार भिगोना प्रदर्शन प्रदान करता है। मालिकाना कंपन अपव्यय तंत्र यांत्रिक ऊर्जा को मिलीसेकंड के भीतर गर्मी में परिवर्तित करता है, जो स्वाभाविक रूप से विश्वसनीय अलगाव प्रदान करता है जिसके लिए उत्पाद की सेवा जीवन पर शून्य रखरखाव की आवश्यकता होती है। टाइप-ए माउंटिंग कॉन्फ़िगरेशन के साथ 4.8KG लोड रेटिंग हल्के एफपीवी और एक्शन कैमरा पेलोड के लिए अनुकूलित है।

लंबवत भार प्रदर्शन

45° दिशात्मक भार प्रदर्शन

पार्श्व भार प्रदर्शन

डंपिंग तंत्र और सामग्री इंजीनियरिंग

JGX-0160E-4.8A शुद्ध के माध्यम से अपने वर्ग-अग्रणी कंपन नियंत्रण को प्राप्त करता हैसंपूर्ण धातु निर्माणवास्तुकला। आइसोलेटर कातीव्र ऊर्जा अपव्ययतंत्र अपने आंतरिक संपर्क इंटरफेस पर शुष्क घर्षण के माध्यम से यांत्रिक कंपन ऊर्जा को निम्न-श्रेणी की तापीय ऊर्जा में परिवर्तित करता है, जो प्रति चक्र 3-5 मिलीसेकंड के भीतर आसपास की हवा में निष्क्रिय रूप से फैल जाती है। रिसाव के लिए कोई हाइड्रोलिक तरल पदार्थ नहीं हैं, दरार करने के लिए कोई इलास्टोमेर तत्व नहीं हैं, और घिसने के लिए कोई यांत्रिक लिंकेज नहीं हैं - ऑल-मेटल आर्किटेक्चर यूएवी के संपूर्ण परिचालन जीवन के लिए सुसंगत, रखरखाव-मुक्त डंपिंग प्रदर्शन सुनिश्चित करता है।

बेस प्लेट्स को हार्ड एनोडाइज्ड सतह फिनिश (टाइप III, MIL-A-8625 अनुरूप) के साथ 6061-T6 एल्यूमीनियम मिश्र धातु बिलेट से तैयार किया गया है। यह 50-माइक्रोन ऑक्साइड परत प्रदान करता है जो कार्बन फाइबर ड्रोन फ्रेम पर लगाए जाने पर गैल्वेनिक जंग का प्रतिरोध करता है - स्टील-ऑन-कार्बन-फाइबर इंटरफेस के साथ एक सामान्य विफलता बिंदु। ब्लैक ऑक्साइड कोटिंग के साथ ग्रेड 12.9 मिश्र धातु इस्पात सॉकेट हेड कैप स्क्रू को मानक फास्टनरों के रूप में आपूर्ति की जाती है, कंपन-प्रतिरोधी असेंबली के लिए मध्यम-शक्ति थ्रेडलॉकर के साथ पूर्व-लागू किया जाता है।

स्थापना मार्गदर्शन

1. सत्यापित करें कि इष्टतम डंपिंग प्रदर्शन के लिए पेलोड का वजन 1.4N और 3.4N (4.8N अधिकतम स्थैतिक भार का 30% -70%) के बीच आता है।
2. अपने जिम्बल फ्रेम ज्यामिति के आधार पर आवश्यक माउंटिंग कॉन्फ़िगरेशन (ए से ई, या एस-प्रकार) का चयन करें। मानक 4.8A मॉडल कॉन्फ़िगरेशन A के साथ आता है; अन्य कॉन्फ़िगरेशन अनुरोध पर उपलब्ध हैं।
3. सभी माउंटिंग सतहों को आइसोप्रोपिल अल्कोहल से साफ करें। यदि नमक-स्प्रे वातावरण में काम कर रहे हों तो फास्टनर धागों पर एंटी-सीज़ कंपाउंड की एक पतली फिल्म लगाएं।
4. स्थापना के बाद, उड़ान तैनाती से पहले अलगाव प्रदर्शन को सत्यापित करने के लिए 5-500 हर्ट्ज से ग्राउंड कंपन स्वीप परीक्षण करें।

गुणवत्ता आश्वासन एवं मानक अनुपालन

प्रत्येक JGX-0160E-4.8A आइसोलेटर शिपमेंट से पहले चार अनिवार्य गुणवत्ता गेटों से गुजरता है: (1) इंजीनियरिंग ड्राइंग के विरुद्ध ±0.02 मिमी सटीकता के साथ सीएमएम उपकरण का उपयोग करके आयामी निरीक्षण; (2) शून्य स्थायी सेट के साथ 150% रेटेड लोड पर तार रस्सी तनाव सत्यापन; (3) एक इलेक्ट्रोडायनामिक शेकर टेबल पर 5-2000 हर्ट्ज आवृत्ति स्वीप में गतिशील कठोरता लक्षण वर्णन; (4) कच्चे माल की ऊष्मा संख्याओं का पता लगाने की क्षमता के साथ दृश्य और आयामी अंतिम निरीक्षण। हमारी ISO 9001:2015 प्रमाणित उत्पादन सुविधा तैयार उत्पाद सीरियल नंबरिंग के माध्यम से आने वाले स्टील कॉइल से पूर्ण बैच ट्रैसेबिलिटी बनाए रखती है।

अनुप्रयोग फ़ील्ड

1. हवाई फोटोग्राफी और सिनेमैटोग्राफी यूएवी
2. औद्योगिक निरीक्षण एवं संपत्ति निगरानी ड्रोन
3. परिशुद्ध कृषि सर्वेक्षण प्लेटफार्म
4. LiDAR और थर्मल इमेजिंग पेलोड माउंट
5. एफपीवी रेसिंग और फ्रीस्टाइल क्वाडकॉप्टर
6. खोज एवं बचाव ड्रोन सिस्टम
