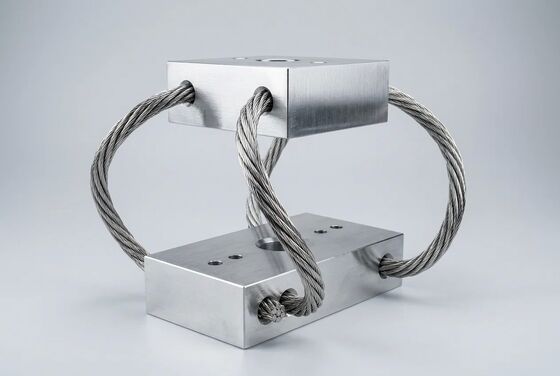

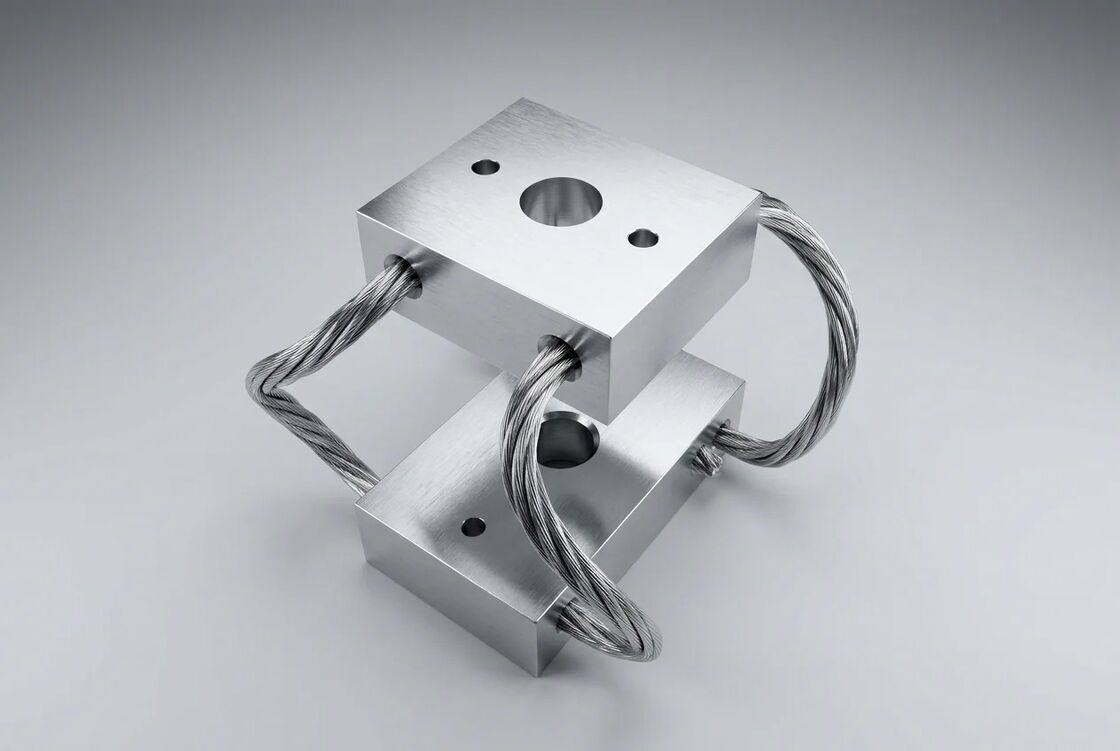

GR2 श्रृंखला कॉम्पैक्ट तार रस्सी कंपन अलगाव उच्च प्रदर्शन 3-अक्ष शॉक डम्पिंग

जीआर2 सीरीज कॉम्पैक्ट वायर रोप वाइब्रेशन आइसोलेटर्स हाई-परफॉर्मेंस 3-एक्सिस शॉक डंपिंग

अवलोकन: व्यावसायिक सिनेमा और भारी पेलोड के लिए उद्योग मानक

जबकि GR1 श्रृंखला ने लघु अलगाव के लिए बेंचमार्क स्थापित किया है, GR2 श्रृंखला कॉम्पैक्ट वायर रोपवाइब्रेशन आइसोलेटर को पेशेवर उपकरणों के अगले स्तर के लिए इंजीनियर किया गया है। विशेष रूप से सिनेमा-ग्रेड कैमरों (जैसे एरी एलेक्सा मिनी और रेड वी-रैप्टर) और हेवी-ड्यूटी यूएवी पेलोड के वजन और जड़ता को संभालने के लिए डिज़ाइन किया गया, जीआर 2 श्रृंखला सबसे अधिक मांग वाले वातावरण में असंगत स्थिरीकरण प्रदान करती है।
प्रबलित 1.6 मिमी व्यास वाले स्टेनलेस स्टील हेलिकल डिजाइन की विशेषता के साथ, जीआर2 श्रृंखला अपने छोटे समकक्षों की तुलना में काफी अधिक भार क्षमता और ऊर्जा अवशोषण प्रदान करती है, यह सुनिश्चित करती है कि उच्च आवृत्ति कंपन और अचानक यांत्रिक झटके आपके संवेदनशील सेंसर तक कभी न पहुंचें।

मुख्य मूल्य प्रस्ताव

1. व्यावसायिक गियर के लिए बढ़ी हुई भार क्षमता
GR2 श्रृंखला लघु माउंट और औद्योगिक आइसोलेटर्स के बीच अंतर को पाटती है। तार के व्यास को 1.6 मिमी तक बढ़ाने के साथ, यह मध्यम आकार के पेशेवर गिंबल्स और स्थिर प्लेटफार्मों के लिए एकदम सही डंपिंग प्रोफ़ाइल प्रदान करता है जहां सटीकता सर्वोपरि है।
2. सच्ची 3-अक्ष सर्वदिशात्मक सुरक्षा
पेचदार संरचना स्वाभाविक रूप से बहु-वेक्टर है। चाहे झटका अचानक ऊर्ध्वाधर गिरावट, पार्श्व केन्द्रापसारक बल, या अनुदैर्ध्य त्वरण से आता है, जीआर2 आपके उपकरण के लिए स्थिर-स्थिति संतुलन बनाए रखते हुए, सभी तीन अक्षों पर एक साथ ऊर्जा का प्रसार करता है।
3. एयरोस्पेस-ग्रेड सामग्री अखंडता
तार रस्सी:उच्च तन्यता स्टेनलेस स्टील SUS304 (संक्षारण प्रतिरोधी)।
रिटेनिंग बार्स:बेहतर घिसाव प्रतिरोध के लिए हार्ड-एनोडाइज्ड फिनिश के साथ एयरोस्पेस एल्युमीनियम 6061-टी6।

शून्य आउटगैसिंग:100% धातु निर्माण इसे साफ-सुथरे कमरे, उच्च-वैक्यूम और अंतरिक्ष-बाधित अनुप्रयोगों के लिए आदर्श बनाता है।
4. अत्यधिक पर्यावरणीय लचीलापन
रबर आइसोलेटर्स के विपरीत, जो गर्मी में विफल हो जाते हैं या उप-शून्य तापमान में भंगुर हो जाते हैं, जीआर2 -100°C से +300°C तक लगातार काम करता है। यह स्वाभाविक रूप से यूवी, ओजोन, तेल और रासायनिक जोखिम से प्रतिरक्षित है, इसलिए स्थापना के जीवन के लिए शून्य रखरखाव की आवश्यकता होती है।

तकनीकी विशिष्टताएँ (इंजीनियरिंग डेटा)

जीआर2 श्रृंखला मध्य-श्रेणी के पेलोड के लिए उच्च-प्रदर्शन वाली पसंद है, जो बेहतर डंपिंग वायाफ्रिक्शन हिस्टैरिसीस की पेशकश करती है।

नोट: सभी डेटा मानक 1.6 मिमी तार व्यास कॉन्फ़िगरेशन पर आधारित हैं। OEM एकीकरण के लिए कस्टम लूप ऊंचाई और माउंटिंग पैटर्न उपलब्ध हैं।
इंटरफ़ेस आयाम
तार का व्यास:1.6 मिमी
माउंटिंग होल:एम3 या एम4 (मानक थ्रेडेड या थ्रू-होल विकल्प)।
सतह का उपचार:एनोडाइज्ड (सिल्वर/ब्लैक/कस्टम)।

विशिष्ट अनुप्रयोग

व्यावसायिक सिनेमा गिम्बल्स:वाहन रिग्स या हैंडहेल्ड स्टेबलाइजर्स पर एरी मिनी, रेड और सोनी वेनिस सेटअप का समर्थन करना।
हेवी-ड्यूटी यूएवी:चरण एक कैमरे, भारी LiDAR स्कैनर और मल्टीस्पेक्ट्रल सेंसर के लिए कंपन अलगाव।
वाहन पर लगे सटीक आधार:ऊबड़-खाबड़ इलाकों में उच्च-रिज़ॉल्यूशन वाले पीटीजेड कैमरों और मोबाइल संचार एंटेना की सुरक्षा करना।
रक्षा एवं एयरोस्पेस:मजबूत उड़ान कंप्यूटर और इलेक्ट्रॉनिक युद्ध (ईडब्ल्यू) मॉड्यूल के लिए शॉक सुरक्षा।

ख़रीदना गाइड और अक्सर पूछे जाने वाले प्रश्न

GR1 और GR2 के बीच मुख्य अंतर क्या है?
GR2 श्रृंखला एक मोटे 1.6 मिमी तार (GR1 के 1.2 मिमी की तुलना में) का उपयोग करती है, जो इसे GR1 श्रृंखला के लगभग 3x भार का समर्थन करने की अनुमति देती है। यदि आपका कैमरा सेटअप 500 ग्राम से अधिक है, तो जीआर2 अनुशंसित प्रारंभिक बिंदु है।
मैं आवश्यक कठोरता की गणना कैसे करूँ?
उच्च आवृत्ति कंपन (कंपन अलगाव) के लिए, केवी (कंपन कठोरता) का उपयोग करें। अचानक प्रभाव संरक्षण (शॉक अवशोषण) के लिए, का (शॉक कठोरता) देखें। हमारी इंजीनियरिंग टीम अनुरोध पर पूर्ण ट्रांसमिसिबिलिटी कर्व प्रदान कर सकती है।
क्या GR2 को एक कोण पर लगाया जा सकता है?
हाँ। GR2 को संपीड़न, तनाव और कतरनी भार के लिए डिज़ाइन किया गया है। इसे विशिष्ट जिम्बल मोशन प्रोफाइल के लिए डंपिंग को अनुकूलित करने के लिए 45 कोण पर स्थापित किया जा सकता है।
