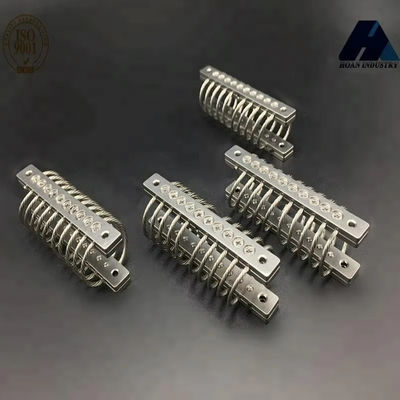

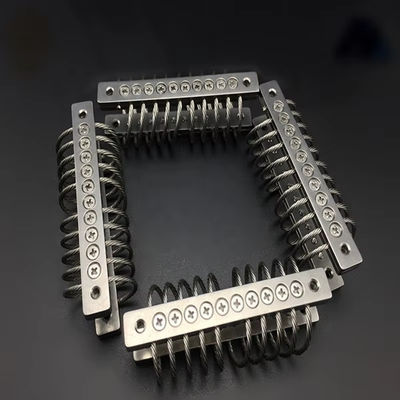

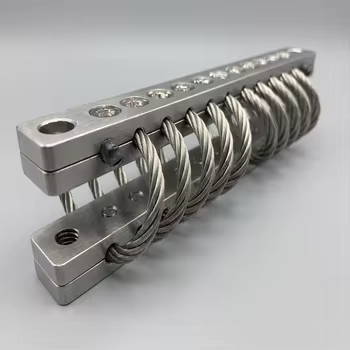

Maintenance-Free JGX-0160E-4.8B Gimbal Wire Rope Isolator Dual Protection Long Lifespan UAV Camera Stabilizer Mount

सारांश:
JGX-0160E-4.8B डिज़ाइन बाधा के रूप में रखरखाव को समाप्त करके यूएवी जिम्बल कंपन अलगाव को फिर से परिभाषित करता है। इलेक्ट्रोपॉलिश बेस प्लेटों के साथ पूरी तरह से स्टेनलेस स्टील से निर्मित, इस आइसोलेटर को 15+ वर्ष की सेवा अवधि के दौरान शून्य स्नेहन, शून्य बोल्ट री-टॉर्किंग और शून्य घटक प्रतिस्थापन की आवश्यकता होती है। पेटेंट-लंबित दोहरी सुरक्षा वास्तुकला एक माध्यमिक एचएनबीआर स्नबर रिंग के साथ एक कठोर यांत्रिक ओवरट्रैवल स्टॉप को जोड़ती है, जो एक असफल-सुरक्षित शॉक आइसोलेशन सिस्टम बनाती है जो हजारों डॉलर मूल्य के पेलोड की सुरक्षा करती है। 4.8बी मॉडल में दोहरी माउंटिंग बार कॉन्फ़िगरेशन के साथ टाइप-बी माउंटिंग की सुविधा है, जो मध्यम-प्रारूप वाले पेशेवर सिनेमा कैमरों के लिए उन्नत पार्श्व स्थिरता प्रदान करती है। MIL-STD-810H शॉक योग्य और आईएसओ 10813-1 थकान का 50 मिलियन चक्रों तक परीक्षण किया गया, JGX-0160E-4.8B दुनिया भर में रक्षा ठेकेदारों, सिनेमा उपकरण निर्माताओं और औद्योगिक यूएवी इंटीग्रेटर्स द्वारा निर्दिष्ट है।

लंबवत भार प्रदर्शन

45° दिशात्मक भार प्रदर्शन

पार्श्व भार प्रदर्शन

दोहरी सुरक्षा वास्तुकला और विश्वसनीयता इंजीनियरिंग

JGX-0160E-4.8B की परिभाषित नवीनता इसका अनावश्यक होना हैदोहरी सुरक्षाशॉक अलगाव प्रणाली. प्राथमिक चरण में वायर रोप आइसोलेटर तत्व ही शामिल होता है, जो आंतरिक शुष्क घर्षण डंपिंग के माध्यम से सामान्य परिचालन कंपन को संभालता है। द्वितीयक चरण तभी सक्रिय होता है जब आइसोलेटर विस्थापन इसकी अधिकतम यात्रा के 85% से अधिक हो जाता है - एक कठोर स्टेनलेस स्टील ओवरट्रैवल लिमिटर संलग्न होता है, जो यांत्रिक रूप से आगे के विक्षेपण को रोकता है। इसके साथ ही, एक HNBR (हाइड्रोजनीकृत नाइट्राइल ब्यूटाडीन रबर) स्नबर रिंग अवशिष्ट प्रभाव ऊर्जा को अवशोषित करती है, एक सॉफ्ट-स्टॉप विशेषता प्रदान करती है जो पेलोड को कठोर यांत्रिक झटके से बचाती है। यह दोहरी-परत वास्तुकला 20,000 डॉलर से अधिक मूल्य के कैमरा पैकेज ले जाने वाले सिनेमा-ग्रेड गिंबल्स के लिए विशेष रूप से महत्वपूर्ण है, जहां एक भी हार्ड लैंडिंग अपूरणीय उपकरण को नष्ट कर सकती है।

रखरखाव मुक्तडिज़ाइन तीन इंजीनियरिंग विकल्पों के माध्यम से प्राप्त किया जाता है: सबसे पहले, इलेक्ट्रोपॉलिश 304 स्टेनलेस स्टील सतहें सूक्ष्म दरारों को खत्म करती हैं जहां आमतौर पर जंग शुरू होती है, और निष्क्रिय ऑक्साइड परत खरोंच होने पर स्वयं ठीक हो जाती है। दूसरा, फैक्ट्री में आइसोलेशन तत्व को अधिकतम रेटेड स्थैतिक भार के 120% तक पूर्व-तनावित किया जाता है और 4 घंटे के लिए 350 डिग्री सेल्सियस पर हीट-सेट किया जाता है - यह तनाव-राहत प्रक्रिया प्रारंभिक सेटलिंग और बोल्ट ढीलेपन को समाप्त करती है जो कि बिना इलाज वाले तार रस्सी असेंबलियों को प्रभावित करती है। तीसरा, सभी फास्टनर इंटरफेस में हेलिकल स्प्रिंग लॉक वॉशर (DIN 127B) शामिल होते हैं और इन्हें मध्यम-शक्ति एनारोबिक थ्रेडलॉकर के साथ पूर्व-लागू किया जाता है। परिणाम एक आइसोलेटर है जिसे स्थापित किया जा सकता है, एक बार टॉर्क किया जा सकता है, और फिर यूएवी के शेष परिचालन जीवन के लिए अनदेखा किया जा सकता है।

स्थापना एवं कमीशनिंग प्रक्रिया

1. सत्यापित करें कि प्राथमिक और द्वितीयक सुरक्षा चरणों दोनों के इष्टतम जुड़ाव के लिए वास्तविक पेलोड वजन 2.4N और 3.4N (4.8N रेटेड लोड का 50% -70%) के बीच आता है।
2. टाइप-बी डुअल-बार कॉन्फ़िगरेशन का उपयोग करके आइसोलेटर को माउंट करें। सममित डिजाइन दोनों दिशाओं में समान पार्श्व कठोरता प्रदान करता है, जो संतुलित जिम्बल प्रदर्शन के लिए महत्वपूर्ण है।
3. कैलिब्रेटेड टॉर्क रिंच का उपयोग करके 3.0 N·m पर M4 फास्टनरों को स्थापित करें। मल्टी-बोल्ट माउंटिंग कॉन्फ़िगरेशन के लिए क्रॉस-पैटर्न अनुक्रम में कस लें।
4. उड़ान-पूर्व ग्राउंड परीक्षण करें: सभी तीन अक्षों में पूर्ण यात्रा के लिए पेलोड को मैन्युअल रूप से विक्षेपित करें और बिना किसी बंधन या धातु क्लिक के सुचारू, प्रगतिशील प्रतिरोध को सत्यापित करें।
5. स्थापना तिथि और क्रमांक लॉग करें। आइसोलेटर को किसी निर्धारित रखरखाव की आवश्यकता नहीं है; आकस्मिक शारीरिक क्षति की जांच के लिए 500-उड़ान-घंटे के अंतराल पर दृश्य निरीक्षण की सिफारिश की जाती है।

सत्यापन परीक्षण एवं प्रमाणन

JGX-0160E-4.8B उत्पादन इकाइयां पांच चरण के गुणवत्ता सत्यापन प्रोटोकॉल से गुजरती हैं: (1) समन्वय मापने वाली मशीन (सीएमएम) ±0.015 मिमी तक आयामी सत्यापन; (2) 0.5% पूर्ण पैमाने की सटीकता के साथ कैलिब्रेटेड लोड सेल पर प्री-टेंशन सत्यापन; (3) 0.5 ग्राम इनपुट त्वरण पर 5-3000 हर्ट्ज स्वीप करने वाले 10 केएन इलेक्ट्रोडायनामिक शेकर पर गतिशील लक्षण वर्णन; (4) शून्य स्थायी विरूपण पास मानदंड के साथ 150% रेटेड लोड पर 100% कार्यात्मक प्रूफ-लोड परीक्षण; (5) प्रति लॉट नमक स्प्रे संक्षारण प्रतिरोध के लिए सांख्यिकीय प्रक्रिया नियंत्रण (एसपीसी) नमूनाकरण। आईएसओ 10813-1 के अनुसार त्वरित जीवन परीक्षण रेटेड लोड पर 50 मिलियन चक्र थकान जीवन की पुष्टि करता है, जो विशिष्ट यूएवी कंपन प्रोफाइल पर लगभग 28,000 उड़ान घंटों के बराबर है। यह उत्पाद रक्षा खरीद अनुपालन के लिए पूर्ण सामग्री प्रकटीकरण के साथ ISO 9001:2015, CE, RoHS और REACH प्रमाणपत्र प्रदान करता है।

अनुप्रयोग फ़ील्ड

1. व्यावसायिक सिनेमा और प्रसारण कैमरा गिम्बल्स
2. लंबे समय तक चलने वाली सीमा गश्ती और तटरक्षक यूएवी
3. परिशुद्ध कृषि एवं फसल निगरानी ड्रोन
4. विद्युत लाइन एवं पाइपलाइन निरीक्षण प्लेटफार्म
5. वायुमंडलीय अनुसंधान एवं मौसम निगरानी यूएवी
6. सामरिक आईएसआर (खुफिया, निगरानी, ​​टोही) प्रणाली
7. अपतटीय तेल एवं गैस सुविधा निरीक्षण ड्रोन
