सटीक इलेक्ट्रॉनिक्स के लिए ईएमसी-सुरक्षित गैर-चुंबकीय तार रस्सी आइसोलेटर JGX-2228D-665B क्षणिक शॉक डिसिपेशन माउंट

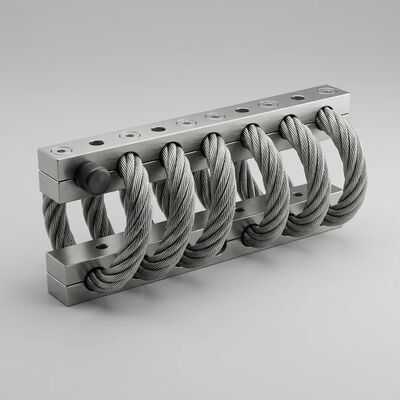

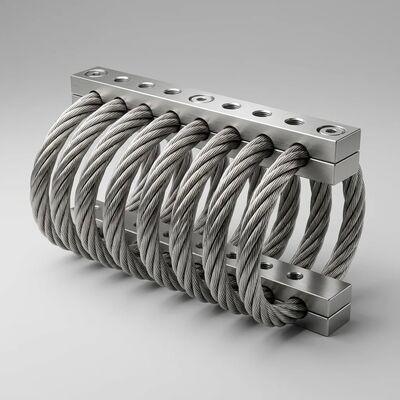

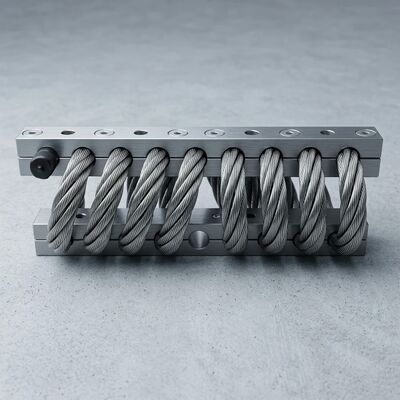

जेजीएक्स-2228डी-665बी ईएमसी-सुरक्षित गैर-चुंबकीय तार रस्सी कंपन आइसोलेटर — उत्पाद अवलोकन

जेजीएक्स-2228डी-665बी तार रस्सी कंपन आइसोलेटर उन अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गया है जहाँ विद्युत चुम्बकीय संगतता (ईएमसी) और चुंबकीय क्षेत्र की स्वच्छता महत्वपूर्ण परिचालन आवश्यकताएं हैं। जेजीएक्स-2228 श्रृंखला का यह मॉडल 22.2 मिमी व्यास वाले स्टेनलेस स्टील एआईएसआई 304 स्ट्रैंडेड केबल का उपयोग करता है — अपनी पूरी तरह से एनील्ड, गैर-चुंबकीय स्थिति में — एल्यूमीनियम मिश्र धातु 6061-टी6 रिटेनिंग बार्स के माध्यम से थ्रेड किया गया है ताकि 8-लूप हेलिकल आइसोलेशन असेंबली बनाई जा सके जिसमें संपीड़न में 665 किग्रा अधिकतम स्थिर भार रेटिंग हो।

स्प्रिंग फ़ंक्शन केबल के मुड़ने में निहित लोच से उत्पन्न होता है जिसे हेलिकल लूप में पूर्व-गठित किया गया है। प्रत्येक केबल लूप एक गैर-रैखिक स्प्रिंग तत्व के रूप में कार्य करता है, जो कंपन अलगाव के लिए एक अनुपालन प्रारंभिक प्रतिक्रिया प्रदान करता है जो शॉक घटनाओं के दौरान अत्यधिक विस्थापन को रोकने के लिए बढ़ते भार के तहत उत्तरोत्तर कठोर हो जाता है। डंपिंग फ़ंक्शन केबल के व्यक्तिगत तार स्ट्रैंड्स के बीच सापेक्ष घर्षण का परिणाम है। 7*19 स्ट्रैंड निर्माण सैकड़ों इंटर-वायर संपर्क बिंदु बनाता है जहां कूलम्ब घर्षण गतिशील यांत्रिक ऊर्जा को वितरित निम्न-श्रेणी के थर्मल अपव्यय में परिवर्तित करता है — एक विशुद्ध रूप से निष्क्रिय, रखरखाव-मुक्त ऊर्जा प्रबंधन तंत्र।

केबल, जो एनील्ड स्थिति में स्टेनलेस स्टील एआईएसआई 304 से बने होते हैं, उत्कृष्ट जलरोधक विशेषताओं, असाधारण संक्षारण प्रतिरोध और स्थिर, अनुमानित यांत्रिक प्रदर्शन प्रदर्शित करते हैं। उनके संक्षारण प्रतिरोधी, सभी-धातु निर्माण के साथ, शीआन होआन के तार रस्सी कंपन आइसोलेटर पर्यावरण की दृष्टि से स्थिर, उच्च-प्रदर्शन वाले उपकरण हैं जो तापमान की चरम सीमा, रसायनों, तेलों, ओजोन, यूवी विकिरण और अपघर्षक मीडिया से अप्रभावित रहते हैं।

ईएमसी-सुरक्षित और गैर-चुंबकीय डिजाइन — शून्य विद्युत चुम्बकीय पदचिह्न

पारंपरिक कंपन आइसोलेटरों में अक्सर लौह मिश्र धातु, चुंबकीय स्टेनलेस स्टील ग्रेड, या एम्बेडेड स्टील घटक शामिल होते हैं जो स्थानीय चुंबकीय क्षेत्रों को विकृत कर सकते हैं, समय-परिवर्तनशील क्षेत्रों में एडी धाराओं को उत्पन्न कर सकते हैं, या आरएफ वातावरण में निष्क्रिय इंटरमॉड्यूलेशन (पीआईएम) विरूपण पेश कर सकते हैं। जेजीएक्स-2228डी-665बी जानबूझकर, अनुप्रयोग-संचालित सामग्री चयन के माध्यम से इन जोखिमों को समाप्त करता है:

• गैर-चुंबकीय केबल सामग्री: एआईएसआई 304 स्टेनलेस स्टील केबल को चुंबकीय पारगम्यता (μr) के साथ पूरी तरह से एनील्ड स्थिति में आपूर्ति की जाती है, जिसे 1.02 से नीचे सत्यापित किया गया है। इस स्तर पर, सामग्री को गैर-चुंबकीय के रूप में वर्गीकृत किया गया है और नैदानिक ​​चुंबकीय क्षेत्रों में कोई मापने योग्य विरूपण उत्पन्न नहीं करता है, जिसमें एमआरआई सुइट्स (1.5टी-7टी), इलेक्ट्रॉन माइक्रोस्कोपी और सटीक मैग्नेटोमीटर प्रतिष्ठानों में उपयोग किए जाने वाले भी शामिल हैं।
• गैर-चुंबकीय बार सामग्री: एल्यूमीनियम मिश्र धातु 6061-टी6 स्वाभाविक रूप से गैर-चुंबकीय है जिसकी पारगम्यता प्रभावी रूप से 1.0 (मुक्त स्थान के समान) के बराबर है। कोई लौह सामग्री नहीं, कोई प्रेरित चुंबकत्व नहीं, और मजबूत बाहरी क्षेत्रों के संपर्क के बाद कोई अवशिष्ट चुंबकीय हस्ताक्षर नहीं।
• निष्क्रिय उपकरण — शून्य उत्सर्जन: जेजीएक्स-2228डी-665बी में बिल्कुल भी इलेक्ट्रॉनिक घटक, कोई मोटर, कोई सेंसर और किसी भी प्रकार के सक्रिय तत्व नहीं हैं। यह किसी भी आवृत्ति बैंड में विद्युत चुम्बकीय हस्तक्षेप उत्पन्न या विकीर्ण नहीं करता है। सक्रिय कंपन रद्दीकरण प्रणालियों के विपरीत, इसे बिजली आपूर्ति, नियंत्रक, फीडबैक लूप की आवश्यकता नहीं होती है, और यह कोई स्विचिंग शोर या हार्मोनिक उत्सर्जन उत्पन्न नहीं करता है।
• कोई ग्राउंड लूप गठन नहीं: जब हार्ड एनोडाइज्ड एल्यूमीनियम बार (जो विद्युत रूप से इन्सुलेटिंग एल्यूमीनियम ऑक्साइड सतह परत बनाते हैं) और वैकल्पिक गैर-प्रवाहकीय बुशिंग इंसर्ट के साथ निर्दिष्ट किया जाता है, तो जेजीएक्स-2228डी-665बी अलग किए गए उपकरण और इसकी माउंटिंग संरचना के बीच पूर्ण गैल्वेनिक अलगाव प्रदान करता है। यह ग्राउंड लूप के गठन को रोकता है जो संवेदनशील माप प्रणालियों में 50/60 हर्ट्ज हम और शोर का एक सामान्य स्रोत है।
• आरएफ-पारदर्शी: सभी-धातु निर्माण गैर-लौह सामग्री का उपयोग करता है जो रेडियो आवृत्ति क्षेत्रों के साथ परस्पर क्रिया नहीं करते हैं। केबल लूप की खुली हेलिकल ज्यामिति भी अनपेक्षित आरएफ प्रतिबिंब या कैविटी अनुनाद प्रभावों की किसी भी क्षमता को कम करती है जो एंटीना के निकट-क्षेत्रों में ठोस धातु संरचनाओं के साथ हो सकती है।

क्षणिक शॉक वेव अपव्यय प्रौद्योगिकी

कंपन अलगाव में सबसे चुनौतीपूर्ण परिदृश्यों में से एक क्षणिक शॉक पल्स का प्रबंधन है — अल्पकालिक, उच्च-आयाम यांत्रिक आवेग जो प्रतिक्रिया करने से पहले पारंपरिक डैम्पर को अभिभूत कर सकते हैं। जेजीएक्स-2228डी-665बी वेवफ्रंट आगमन के माइक्रोसेकंड के भीतर सक्रिय होने वाले अंतर्निहित बहु-चरणीय शॉक ऊर्जा अपव्यय कैस्केड के माध्यम से इसे संबोधित करता है:

• वेवफ्रंट प्रतिबाधा बेमेल: माउंटिंग संरचना के माध्यम से यात्रा करने वाला एक शॉक पल्स एक अचानक यांत्रिक प्रतिबाधा परिवर्तन के रूप में केबल लूप ज्यामिति का सामना करता है। घुमावदार, बहु-स्ट्रैंड केबल एक जटिल सीमा प्रस्तुत करता है जो आने वाली तनाव तरंग के आंशिक प्रतिबिंब और मोड रूपांतरण का कारण बनता है — संपीड़न मोड कतरनी में परिवर्तित हो जाता है, कतरनी फ्लेक्सर में परिवर्तित हो जाता है, और प्रत्येक मोड रूपांतरण अलग किए गए पेलोड में प्रेषित ऊर्जा को कम करता है।
• बहु-पथ प्रसार प्रकीर्णन: 7*19 केबल स्ट्रैंड बंडल के भीतर, शॉक वेवफ्रंट व्यक्तिगत तार स्ट्रैंड्स के माध्यम से यात्रा करते समय कई प्रसार पथों में विभाजित हो जाता है। बाहरी और आंतरिक स्ट्रैंड्स के बीच पथ की लंबाई में अंतर अस्थायी फैलाव का कारण बनता है — तेज, उच्च-आयाम पल्स एक निम्न-आयाम, लंबी-अवधि तरंगरूप में फैल जाती है जो संवेदनशील उपकरणों के लिए बहुत कम हानिकारक होती है।
• इंटर-स्ट्रैंड कूलम्ब फ्रिक्शन डैम्पिंग: जैसे ही व्यक्तिगत तार स्ट्रैंड्स शॉक-प्रेरित विक्षेपण के दौरान सापेक्ष माइक्रो-मोशन से गुजरते हैं, हर इंटर-स्ट्रैंड संपर्क इंटरफ़ेस पर घर्षण गतिज ऊर्जा को गर्मी में परिवर्तित करता है। यह तंत्र तात्कालिक है, इसके लिए किसी चिपचिपे तरल की आवश्यकता नहीं होती है, और यह इनपुट आयाम के साथ स्वाभाविक रूप से स्केल करता है — बड़े झटके अधिक संपर्क बिंदुओं को संलग्न करते हैं और आनुपातिक रूप से अधिक ऊर्जा अपव्यय उत्पन्न करते हैं।
• गैर-रैखिक कठोरता सख्त होना: जैसे ही केबल लूप अपनी गैर-रैखिक स्प्रिंग विशेषता के उच्च-कठोरता क्षेत्र में विक्षेपित होते हैं, बढ़ती प्रतिरोध अधिकतम यात्रा को सीमित करता है और यांत्रिक बॉटमिंग को रोकता है। निम्न-दर अलगाव क्षेत्र से उच्च-दर सुरक्षा क्षेत्र में संक्रमण प्रगतिशील रूप से होता है, बिना यांत्रिक स्नबर की विशेषता वाले अचानक बल असंततता के।
• सर्वदिशात्मक सुरक्षा: 8-लूप हेलिकल कॉन्फ़िगरेशन संपीड़न, कतरनी और रोल अक्षों में एक साथ ऊर्जा अपव्यय प्रदान करता है। शॉक पल्स की दिशा की परवाह किए बिना, कई केबल लूप आने वाली ऊर्जा को रोकने और नष्ट करने के लिए इष्टतम रूप से उन्मुख होते हैं, जो एक ही निष्क्रिय उपकरण में वास्तविक बहु-अक्ष क्षणिक सुरक्षा प्रदान करते हैं।

तकनीकी विनिर्देश

माउंटिंग बार — सामग्री चयन और सतह उपचार

माउंटिंग बार की सामग्री: स्टेनलेस स्टील या एल्यूमीनियम का चयन किया जा सकता है। एल्यूमीनियम मिश्र धातु 6061-टी6 ईएमसी-संवेदनशील अनुप्रयोगों के लिए मानक सिफारिश है क्योंकि इसके स्वाभाविक रूप से गैर-चुंबकीय गुण (μr = 1.0) और हार्ड एनोडाइज्ड सतह परत द्वारा प्रदान किए गए विद्युत अलगाव के कारण। एनील्ड स्थिति में स्टेनलेस स्टील 304 अत्यधिक संक्षारक वातावरण के लिए एक विकल्प के रूप में उपलब्ध है जहां स्टील की अतिरिक्त ताकत की आवश्यकता होती है — ध्यान दें कि एनील्ड 304 गैर-चुंबकीय वर्गीकरण (μr< 1.02) बनाए रखता है।

एल्यूमीनियम माउंटिंग बार का सतह उपचार चयन:

• सफेद एनोडाइजिंग: एल्यूमीनियम सतह को उससे भी कठोर बनाने के लिए सतह उपचार। सफेद एनोडाइज्ड एल्यूमीनियम माउंटिंग बार का रंग एल्यूमीनियम के समान रहता है। यह एल्यूमीनियम माउंटिंग बार का सामान्य सतह उपचार है, जो सामान्य इनडोर अनुप्रयोगों के लिए उपयुक्त है। नोट: सफेद एनोडाइज्ड सतहों में कुछ विद्युत चालकता बनी रह सकती है।
• हार्ड एनोडाइजिंग: एल्यूमीनियम माउंटिंग बार को सफेद एनोडाइजिंग तरीके से बहुत कठोर बनाने के लिए सतह उपचार। हार्ड एनोडाइज्ड एल्यूमीनियम माउंटिंग बार का रंग सफेद एनोडाइजिंग विधि की तुलना में गहरा होता है। मोटी ऑक्साइड परत माउंटिंग बार और उपकरण चेसिस के बीच प्रभावी विद्युत अलगाव प्रदान करती है, जिससे ग्राउंड लूप का निर्माण रुक जाता है। जटिल या विशेष आवश्यकताओं के लिए विशेष उपयोग, जैसे ईएमसी-संवेदनशील प्रतिष्ठान, बाहरी जोखिम, और उच्च-घिसाव अनुप्रयोगों सहित तार रस्सी आइसोलेटर की काम करने की स्थिति।

शीआन होआन के कंपन आइसोलेटर की मुख्य विशेषताएं

• कोई क्रीप या एजिंग नहीं — बहु-दशक सेवा जीवन भर सुसंगत यांत्रिक गुण
• उच्च आंतरिक डैम्पिंग — इंटर-स्ट्रैंड कूलम्ब घर्षण तरल पदार्थ या इलास्टोमर्स के बिना आयाम-निर्भर ऊर्जा अपव्यय प्रदान करता है
• बहुत विस्तृत तापमान रेंज — प्रदर्शन बहाव के बिना -40°C से +120°C तक विश्वसनीय संचालन
• संभव फिटिंग की विस्तृत विविधता — एकाधिक बार सामग्री, सतह उपचार, बुशिंग विकल्प और माउंटिंग कॉन्फ़िगरेशन
• तेज और किफायती प्रोटोटाइपिंग — कस्टम ईएमसी-मान्य कॉन्फ़िगरेशन छोटी लीड समय के साथ उपलब्ध हैं
• अत्यधिक मजबूत निर्माण और लंबा जीवनकाल — सभी-धातु डिजाइन शारीरिक दुर्व्यवहार और कठोर वातावरण का सामना करता है
• उत्कृष्ट संयुक्त शॉक और कंपन अलगाव — एकल उपकरण पुरानी कंपन और तीव्र क्षणिक शॉक को संभालता है
• रासायनिक एजेंटों, समुद्री जल, ओजोन, यूवी किरणों से अप्रभावित — सबसे अधिक मांग वाले ऑपरेटिंग वातावरण के लिए उपयुक्त
• ईएमसी-सुरक्षित निष्क्रिय डिजाइन — शून्य विद्युत चुम्बकीय उत्सर्जन, शून्य चुंबकीय हस्ताक्षर, शून्य बिजली की आवश्यकता
• सभी गैर-चुंबकीय सामग्री — एमआरआई, मैग्नेटोमीटर और इलेक्ट्रॉन माइक्रोस्कोपी वातावरण के साथ संगत
• क्षणिक शॉक वेव अपव्यय — बहु-पथ ऊर्जा कैस्केड माइक्रोसेकंड-प्रतिक्रिया शॉक सुरक्षा प्रदान करता है
• रखरखाव-मुक्त संचालन — कोई स्नेहन नहीं, कोई समायोजन नहीं, किसी भी प्रकार की कोई निर्धारित सेवा नहीं

अनुप्रयोग क्षेत्र — ईएमसी-सुरक्षित कंपन अलगाव

अक्सर पूछे जाने वाले प्रश्न — जेजीएक्स-2228डी-665बी ईएमसी-सुरक्षित आइसोलेटर

प्र: क्या जेजीएक्स-2228डी-665बी वास्तव में गैर-चुंबकीय है? क्या इसका उपयोग एमआरआई स्कैनर के पास किया जा सकता है?
ए: हाँ। एआईएसआई 304 स्टेनलेस स्टील केबल (एनील्ड स्थिति, μr< 1.02) और एल्यूमीनियम मिश्र धातु 6061-टी6 बार (μr = 1.0) दोनों को गैर-चुंबकीय सामग्री के रूप में वर्गीकृत किया गया है। आइसोलेटर कोई मापने योग्य चुंबकीय क्षेत्र विरूपण उत्पन्न नहीं करता है और इसे एमआरआई सुइट उपकरण कक्षों में सहायक उपकरण प्रतिष्ठानों के लिए निर्दिष्ट किया गया है। हम अनुरोध पर चुंबकीय पारगम्यता का दस्तावेजीकरण करने वाली सामग्री प्रमाणन प्रदान करते हैं।

प्र: क्षणिक शॉक वेव अपव्यय नियमित कंपन डैम्पिंग से कैसे भिन्न है?
ए: नियमित कंपन डैम्पिंग निरंतर, निम्न-आयाम दोलन को संबोधित करती है। क्षणिक शॉक अपव्यय अल्पकालिक, उच्च-तीव्रता यांत्रिक आवेगों को लक्षित करता है। जेजीएक्स-2228डी-665बी विभिन्न तंत्रों के माध्यम से दोनों को संभालता है: केबल लूप लोच स्थिर-अवस्था कंपन को अलग करती है, जबकि बहु-पथ इंटर-स्ट्रैंड कूलम्ब घर्षण कैस्केड वेवफ्रंट आगमन के माइक्रोसेकंड के भीतर शॉक ऊर्जा को नष्ट कर देता है। गैर-रैखिक कठोरता वक्र उत्तरोत्तर बढ़ती प्रतिरोध प्रदान करता है जो सामान्य कंपन स्तरों पर अलगाव का त्याग किए बिना शॉक के तहत बॉटमिंग को रोकता है।

प्र: क्या जेजीएक्स-2228डी-665बी को विद्युत ग्राउंडिंग या शील्डिंग की आवश्यकता है?
ए: नहीं। जेजीएक्स-2228डी-665बी पूरी तरह से निष्क्रिय यांत्रिक उपकरण है। इसे किसी विद्युत शक्ति, किसी ग्राउंडिंग कनेक्शन और किसी शील्डिंग की आवश्यकता नहीं है। एल्यूमीनियम बार पर हार्ड एनोडाइज्ड सतह उपचार वास्तव में उपकरण और माउंटिंग सतह के बीच विद्युत अलगाव प्रदान करता है, जिससे ग्राउंड लूप का निर्माण रुक जाता है — संवेदनशील माप प्रणालियों में शोर का एक सामान्य स्रोत।

प्र: क्या जेजीएक्स-2228डी-665बी को विशिष्ट ईएमसी आवश्यकताओं के लिए अनुकूलित किया जा सकता है?
ए: हाँ। हमारी इंजीनियरिंग टीम आपकी विशिष्ट ईएमसी, चुंबकीय स्वच्छता और यांत्रिक आवश्यकताओं को पूरा करने के लिए बार सामग्री, सतह उपचार, बुशिंग सामग्री और माउंटिंग होल पैटर्न को कॉन्फ़िगर कर सकती है। हम नियमित रूप से चिकित्सा इमेजिंग ओईएम, सेमीकंडक्टर उपकरण निर्माताओं और वैज्ञानिक उपकरण निर्माताओं के लिए कस्टम कॉन्फ़िगरेशन की आपूर्ति करते हैं। तकनीकी परामर्श के लिए अपनी विशिष्टताओं के साथ हमसे संपर्क करें।

प्र: ईएमसी/एमआरआई अनुपालन सत्यापन के लिए कौन सा दस्तावेज़ीकरण उपलब्ध है?
ए: हम चुंबकीय पारगम्यता परीक्षण डेटा सहित ईएन 10204 3.1 के लिए सामग्री प्रमाण पत्र, आईएसओ 9001:2015 गुणवत्ता प्रणाली प्रमाणन, आरओएचएस अनुपालन दस्तावेज़ीकरण, और जहां लागू हो, सीई मार्किंग प्रदान करते हैं। ओईएम योग्यता कार्यक्रमों के लिए विशिष्ट सामग्री गुणों के लिए कस्टम परीक्षण रिपोर्ट की व्यवस्था की जा सकती है।

कंपनी की जानकारी — शीआन होआन माइक्रोवेव कं, लिमिटेड।

शीआन होआन माइक्रोवेव कं, लिमिटेड कंपन आइसोलेटर और माउंट का पेशेवर निर्माता है, जो विभिन्न वाणिज्यिक, औद्योगिक और भारी उद्योग क्षेत्रों को शीर्ष गुणवत्ता वाली ऊर्जा अवशोषण और कंपन अलगाव समाधान प्रदान करता है।

हमारे उत्पाद एक विस्तृत श्रृंखला को कवर करते हैं, जिसमें तार रस्सी कंपन आइसोलेटर, इलास्टोमेरिक शॉक माउंट, फ्रिक्शन डैम्पर और शॉक एब्जॉर्बर, साथ ही एलसी फिल्टर और माइक्रोवेव संचार घटक शामिल हैं। 2005 में स्थापित, दो दशकों से अधिक के तेज विकास के साथ, हम 100 से अधिक इंजीनियरिंग और तकनीकी विशेषज्ञों सहित 500 से अधिक कर्मचारियों तक बढ़ गए हैं। कंपनी का मुख्यालय शीआन हाई-टेक जोन, शानक्सी, चीन में है, जो 800 वर्ग मीटर की समर्पित उत्पादन और आर एंड डी सुविधाओं का संचालन करती है।

अब, हम चीन के 31 से अधिक प्रांतों और लगभग 25 विदेशी देशों के ग्राहकों की सेवा करते हैं, जो मोटर ड्राइव, पंखे सिस्टम, पंच मशीन, लिफ्ट, कंप्रेसर, रासायनिक प्रसंस्करण उपकरण, रेलवे और सबवे सिस्टम, पुल इंजीनियरिंग, यांत्रिक उपकरण, बड़े पैमाने पर निर्माण, रिकॉर्डिंग स्टूडियो, थिएटर, वाहन, जहाज और सभी प्रकार के औद्योगिक मशीनरी के लिए कंपन अलगाव समाधान प्रदान करते हैं।

आज ही हमसे संपर्क करें कि हमारे उत्पाद आपके विशिष्ट उपकरण अनुप्रयोग की जरूरतों को कैसे लाभ पहुंचा सकते हैं, या वैकल्पिक रूप से आप हमारे कई प्रतिनिधियों में से एक को पा सकते हैं जो आपकी उत्पाद आवश्यकताओं को पूरा करने में आपकी सहायता कर सकते हैं। हम चिकित्सा, वैज्ञानिक और दूरसंचार वातावरण के लिए ईएमसी-संगत और चुंबकीय रूप से स्वच्छ प्रतिष्ठानों में विशेष विशेषज्ञता के साथ अनुप्रयोग-विशिष्ट अलगाव डिजाइन में विशेषज्ञ हैं।

प्रमाणन और गुणवत्ता आश्वासन

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली — प्रमाणित
• आरओएचएस निर्देश 2011/65/ईयू — अनुपालन
• ईएन 10204 3.1 के लिए सामग्री प्रमाण पत्र — उपलब्ध (चुंबकीय पारगम्यता डेटा सहित)
• सीई मार्किंग — अनुरोध पर उपलब्ध
• कस्टम ईएमसी/एमआरआई संगतता दस्तावेज़ीकरण — ओईएम योग्यता के लिए उपलब्ध
