JGX-1276D-176B तार रस्सी कंपन पृथक प्रगतिशील गैर रैखिक मंदी वक्र घर्षण ऊर्जा विसर्जन

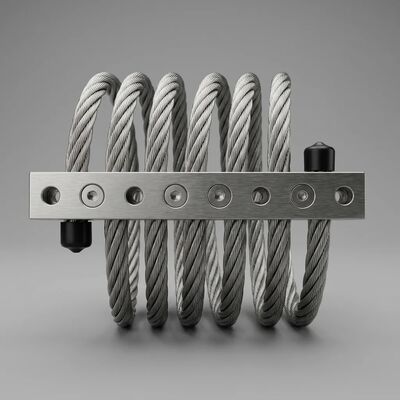

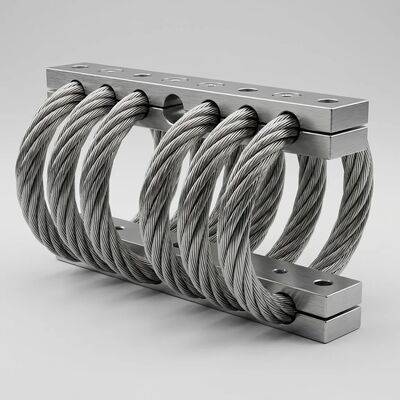

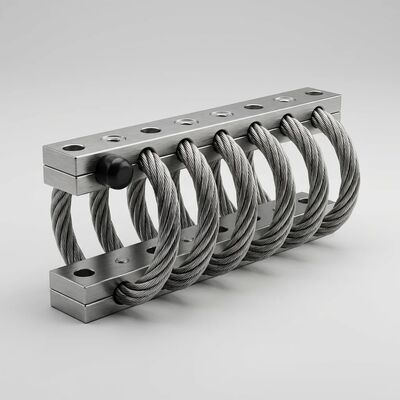

जेजीएक्स-1276डी-176बी वायर रोप वाइब्रेशन आइसोलेटर

जेजीएक्स-1276डी-176बी एक स्टेनलेस स्टील वायर रोप वाइब्रेशन आइसोलेटर है जो औद्योगिक उपकरणों के लिए बनाया गया है जिन्हें निरंतर कंपन और कभी-कभी प्रभाव भार के तहत स्थिर संचालन की आवश्यकता होती है। इसकी ऑल-मेटल संरचना चरम तापमान, नमी, रसायन, तेल, ओजोन और अपघर्षक धूल में प्रदर्शन को स्थिर रखती है, जिसमें रबर या इलास्टोमर के हिस्से नहीं होते हैं जो उम्र या दरारें पड़ते हैं।

कार्य सिद्धांत

प्रत्येक आइसोलेटर को दो रिटेनिंग बार के बीच हेलिकल लूप में बने स्ट्रैंडेड स्टेनलेस स्टील केबल से असेंबल किया जाता है। प्री-फॉर्म्ड केबल लूप्स का लोचदार फ्लेक्सिंग स्प्रिंग एक्शन उत्पन्न करता है, जबकि व्यक्तिगत तार स्ट्रैंड्स के बीच स्लाइडिंग संपर्क यांत्रिक ऊर्जा को गर्मी में परिवर्तित करता है। यह दोहरा तंत्र एक ही कॉम्पैक्ट घटक में लोड समर्थन और कंपन क्षीणन दोनों प्रदान करता है।

मुख्य विक्रय बिंदु

• प्रगतिशील गैर-रैखिक डंपिंग वक्र - आइसोलेटर छोटे आयाम वाले कंपनों पर धीरे-धीरे प्रतिक्रिया करता है और विक्षेपण बढ़ने पर तेजी से कठोर होता जाता है, इसलिए हल्की गड़बड़ी को फ़िल्टर किया जाता है जबकि गंभीर झटके मजबूती से नियंत्रित होते हैं।
• स्व-विनियमन शुष्क घर्षण ऊर्जा अपव्यय - डंपिंग बल स्वाभाविक रूप से केबल के इंटर-स्ट्रैंड घर्षण द्वारा उत्पन्न होता है, जो कंपन की तीव्रता के साथ खुद को समायोजित करता है और किसी भी तरल पदार्थ, सील या रखरखाव की आवश्यकता नहीं होती है।
• संक्षारण प्रतिरोधी ऑल-मेटल निर्माण - स्टेनलेस स्टील केबल एल्यूमीनियम या स्टेनलेस स्टील बार के साथ मिलकर बाहरी, समुद्री और वॉशडाउन वातावरण में लंबी सेवा जीवन प्रदान करता है।

तकनीकी विनिर्देश

सामग्री और फिनिशिंग

रिटेनिंग बार स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु में उपलब्ध हैं। एल्यूमीनियम बार को मानक ड्यूटी के लिए सफेद एनोडाइजिंग या मांग वाली स्थितियों के लिए हार्ड एनोडाइजिंग के साथ फिनिश किया जा सकता है जिन्हें अतिरिक्त सतह कठोरता की आवश्यकता होती है। केबल 304 स्टेनलेस स्टील स्ट्रैंडेड तार से बने होते हैं।

पर्यावरणीय अनुकूलनशीलता

इकाई -55 डिग्री सेल्सियस से 120 डिग्री सेल्सियस के कार्य तापमान सीमा में मज़बूती से काम करती है, जिसकी प्राकृतिक आवृत्ति 7 हर्ट्ज से 15 हर्ट्ज होती है। इसका ऑल-मेटल निर्माण यूवी विकिरण, ओजोन, तेल और रासायनिक हमले से अप्रभावित है, जो इसे बाहरी प्रतिष्ठानों और वॉशडाउन क्षेत्रों के लिए उपयुक्त बनाता है।

चयन मार्गदर्शन

उपकरण के वजन और पर्यावरणीय परिस्थितियों के अनुसार माउंटिंग ओरिएंटेशन और बार सामग्री चुनें। 176 किग्रा अधिकतम स्थिर भार रेटिंग ऊर्ध्वाधर माउंटिंग पर लागू होती है; चयन से पहले अपने आवेदन के गतिशील भार और कंपन आवृत्ति की पुष्टि करें ताकि आइसोलेटर अपने डिज़ाइन किए गए विक्षेपण रेंज के भीतर काम करे।

अनुप्रयोग

पंप, पंखे, कंप्रेसर, जनरेटर, इंजन, सेंट्रीफ्यूज, इलेक्ट्रॉनिक बाड़े, संचार कैबिनेट, ऑप्टिकल उपकरण, एचवीएसी इकाइयां और प्रयोगशाला उपकरण जो प्रेषित कंपन और हैंडलिंग झटके से सुरक्षा की आवश्यकता है, के लिए उपयुक्त।
