औद्योगिक उपकरणों के लिए नॉन-लीनियर स्टिफनेस कर्व वायर रोप आइसोलेटर JGX-2228D-665B इको-फ्रेंडली ऑल-मेटल माउंट

JGX-2228D-665B गैर-रैखिक कठोरता तार रस्सी कंपन अलगाव ️ उत्पाद अवलोकन

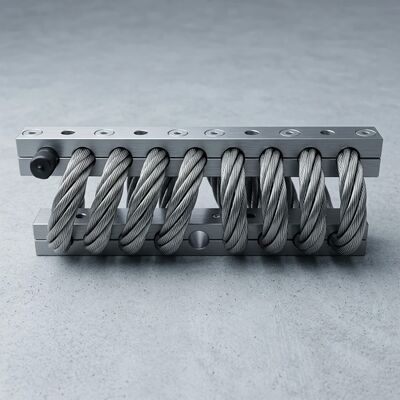

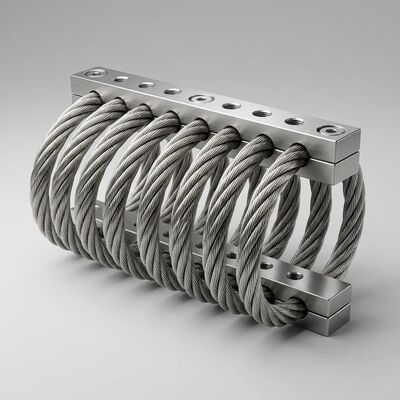

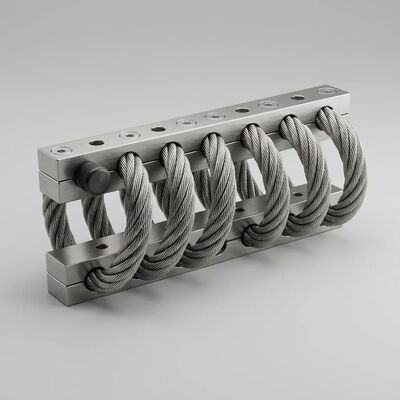

JGX-2228D-665B तार रस्सी कंपन अलगावकर्ता औद्योगिक कंपन नियंत्रण और सदमे अलगाव के लिए उन्नत गैर रैखिक कठोरता इंजीनियरिंग प्रदान करता है। यह मॉडल JGX-2228 श्रृंखला से संबंधित है,22 का उपयोग करना.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

स्प्रिंग फंक्शन एक हेलिकल लूप में पूर्व-निर्मित केबल के झुकने में निहित लोच से बनाया जाता है।केबल ज्यामिति एक प्रगतिशील कठोरता प्रतिक्रिया उत्पन्न करती है ️ उच्च कंपन अलगाव के लिए कम आयामों पर नरम और अनुरूप, फिर झटके की घटनाओं के दौरान संरचनात्मक निचले स्तर को रोकने के लिए विक्षोभ में वृद्धि के साथ एक मजबूत दर पर संक्रमण।डम्पिंग समारोह केबल के व्यक्तिगत तार के तारों के बीच सापेक्ष घर्षण का परिणाम हैगतिशील भार के अधीन, सैकड़ों इंटर-स्ट्रैंड संपर्क बिंदुओं पर माइक्रो-स्लिप गतिज ऊर्जा को कम ग्रेड थर्मल अपव्यय में परिवर्तित करता है,हाइड्रोलिक तरल पदार्थों की आवश्यकता के बिना वेग-अनुपातिक ढील प्रदान करना, इलास्टोमेरिक तत्व, या सक्रिय नियंत्रण प्रणाली।

केबल, जो स्टेनलेस स्टील एआईएसआई 304 से बने हैं, उत्कृष्ट जलरोधी गुण, असाधारण संक्षारण प्रतिरोध,और पूरे सेवा जीवन के दौरान स्थिर यांत्रिक प्रदर्शनअपने संक्षारण प्रतिरोधी, सभी धातु निर्माण के साथ, Xi'an Hoan के तार रस्सी कंपन अलगाव पर्यावरण के लिए स्थिर, उच्च प्रदर्शन उपकरणों है कि तापमान चरम से प्रभावित नहीं कर रहे हैं,रसायन, तेल, ओजोन, यूवी विकिरण, और घर्षण मीडिया।

गैर-रैखिक कठोरता वक्र प्रौद्योगिकी

JGX-2228D-665B का निर्धारक इंजीनियरिंग लाभ इसकी गैर-रैखिक प्रगतिशील कठोरता वक्र है। पारंपरिक रैखिक दर वाले अलगावकार एक डिजाइन समझौता मजबूर करते हैंःकम आयाम के अलगाव के लिए पर्याप्त नरम बनाम अधिभार संरक्षण के लिए पर्याप्त कठोरJGX-2228D-665B केबल ज्यामिति के माध्यम से इसे हल करता है जो झुकने की सीमा में निरंतर परिवर्तनीय वसंत दर का उत्पादन करता है।

इस व्यवहार को उत्पन्न करने के लिए तीन तंत्र परस्पर क्रिया करते हैंः

• ज्यामितीय कठोरता:जैसे-जैसे पूर्वनिर्मित हेलिकल केबल लूप विचलित होते हैं, वक्रता का प्रभावी त्रिज्या कम हो जाता है, झुकने के क्षण को बदलता है।यह विस्थापन के प्रत्येक अतिरिक्त मिलीमीटर के लिए आवश्यक बल में एक प्रगतिशील वृद्धि का उत्पादन करता है, बिना बाहरी बाधाओं या यात्रा बंदियों के एक अंतर्निहित अधिभार सुरक्षा तंत्र बना रहा है।
• स्ट्रैंड कॉम्पैक्टेशनःबढ़ते संपीड़न भार के तहत, 7*19 केबल निर्माण के भीतर व्यक्तिगत तार के तार फिर से संगठित और कॉम्पैक्ट होते हैं, अतिरिक्त इंटर-स्ट्रैंड संपर्क बिंदुओं को संलग्न करते हैं।यह प्रभावी क्रॉस-सेक्शनल झुकने कठोरता भार परिमाण के एक समारोह के रूप में बढ़ जाती है.
• घर्षण-सक्रिय आयाम-निर्भर डिम्पिंगःअलग-अलग तार के तारों के बीच कुलोन घर्षण इनपुट आयाम के साथ स्वाभाविक रूप से स्केल करता है। कुशल उच्च आवृत्ति अलगाव के लिए कम घर्षण के साथ छोटे कंपन होते हैं;बड़ी झटके घटनाओं तेजी से ऊर्जा अपव्यय के लिए अधिकतम घर्षण को शामिलशॉक लोड के तहत शमन अनुपात 0.15 से 0.25 तक होता है।

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)यह दो-मोड व्यवहार अलग-अलग अलगाव चरणों की आवश्यकता को समाप्त करता है, सिस्टम जटिलता और स्थापना पदचिह्न को कम करता है।

हरित एवं पर्यावरण के अनुकूल अनुपालन ️ टिकाऊ कंपन नियंत्रण

पर्यावरण के प्रति जिम्मेदारी JGX-2228D-665B डिजाइन का अभिन्न अंग है। इस अलगाव में शून्य रबर, शून्य इलास्टोमर और शून्य सिंथेटिक पॉलिमर होते हैंमाइक्रोप्लास्टिक कणों को छोड़ना, और आर्थिक रूप से पुनर्नवीनीकरण नहीं किया जा सकता है।

• पूर्ण सामग्री पुनर्नवीनीकरणःThe AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingसेवा जीवन के अंत में, दोनों सामग्रियों को आसानी से अलग किया जाता है और मानक रीसाइक्लिंग धाराओं के माध्यम से संसाधित किया जाता है, जो परिपत्र अर्थव्यवस्था के उद्देश्यों का समर्थन करता है।
• शून्य VOC उत्सर्जनःविनिर्माण, स्थापना, या संचालन के दौरान कोई वाष्पशील कार्बनिक यौगिक जारी नहीं होते हैं।और एलास्टोमेरिक आइसोलेटर में आम तौर पर पाए जाने वाले सख्त एजेंट.
• RoHS अनुपालनःसीसा, पारा, कैडमियम, हेक्सावैलेंट क्रोमियम, पॉलीब्रोमाइज्ड बाइफेनिल्स (पीबीबी) और पॉलीब्रोमाइज्ड डिफेनिल ईथर (पीबीडीई) के लिए प्रमाणित।
• कोई भी क्रिक या बुढ़ापा नहीं:रबर के टुकड़ों के विपरीत, जो कठोर होते हैं, दरार करते हैं, और समय-समय पर प्रतिस्थापित होने की आवश्यकता होती है, धातु निर्माण असीमित रूप से निरंतर यांत्रिक गुणों को बनाए रखता है।सामान्य सेवा जीवन संरक्षित उपकरण से 3-5 गुना अधिक है, प्रतिस्थापन की आवृत्ति और संबंधित सामग्री अपशिष्ट को कम करना।
• कम ऊर्जा वाले विनिर्माण:केबल बनाने और बार मशीनिंग प्रक्रियाओं में मुख्य रूप से तुलनात्मक रूप से कम ऊर्जा इनपुट के साथ ठंडा-काम करने की तकनीक का उपयोग किया जाता है।या एलास्टोमेरिक विकल्पों के लिए प्रयुक्त वल्केनाइजेशन प्रक्रियाओं.
• क्लीन रूम संगत:ऑपरेशन के दौरान शून्य कण उत्सर्जन उत्पन्न करता है. कोई भी प्रकार के आउटगैसिंग, JGX-2228D-665B बंद वातावरण, प्रयोगशालाओं के लिए उपयुक्त बनाने,और एचवीएसी पूर्ण जहां हवा की गुणवत्ता विनियमित है.
• कोई स्नेहन आवश्यक नहीं:इंटर-स्ट्रैंड घर्षण डिमपिंग तंत्र सूखा और रखरखाव मुक्त है। उत्पाद जीवन चक्र के किसी भी बिंदु पर कोई वसा, तेल या स्नेहक की आवश्यकता नहीं है,पर्यावरणीय संदूषण के एक अन्य संभावित स्रोत को समाप्त करना.

तकनीकी विनिर्देश

माउंटिंग बार ️ सामग्री का चयन और सतह उपचार

माउंटिंग बार की सामग्रीःआवेदन आवश्यकताओं के अनुसार स्टेनलेस स्टील या एल्यूमीनियम का चयन किया जा सकता है।एल्यूमीनियम मिश्र धातु 6061-T6 इसकी उत्कृष्ट शक्ति-से-वजन अनुपात और प्राकृतिक संक्षारण प्रतिरोध के कारण अधिकांश औद्योगिक अनुप्रयोगों के लिए मानक सिफारिश हैअपतटीय प्लेटफार्मों और रासायनिक प्रसंस्करण सुविधाओं सहित अत्यधिक संक्षारक वातावरण के लिए स्टेनलेस स्टील 304 की सिफारिश की जाती है।

एल्यूमीनियम माउंटिंग बार का चयनः

• सफेद एनोडाइजिंगःएल्यूमीनियम की सतह को स्वयं से कठिन बनाने के लिए सतह उपचार। सफेद एनोडाइज्ड एल्यूमीनियम माउंटिंग बार का रंग एल्यूमीनियम के समान रंग रखता है।यह एल्यूमीनियम माउंटिंग सलाखों की सामान्य सतह उपचार है, इनडोर अनुप्रयोगों और सामान्य औद्योगिक उपयोग के लिए उपयुक्त है।
• हार्ड एनोडाइजिंगःएल्यूमीनियम माउंटिंग बार को सफेद एनोडाइज्ड तरीके की तुलना में बहुत कठिन बनाने के लिए सतह उपचार। हार्ड एनोडाइज्ड एल्यूमीनियम माउंटिंग बार का रंग सफेद एनोडाइजिंग तरीके की तुलना में गहरा है।60 HRC से अधिक सतह कठोरता के साथ एक घनी ऑक्साइड परत उत्पन्न करता हैतार रस्सी अलगावकों की कार्य परिस्थितियों की जटिल या विशेष आवश्यकताओं के लिए विशेष उपयोग, जिसमें बाहरी जोखिम, उच्च पहनने वाले प्रतिष्ठान शामिल हैं,और अनुप्रयोगों को माउंटिंग सतहों के बीच विद्युत अलगाव की आवश्यकता.

शीआन होआन के कंपन पृथक की मुख्य विशेषताएं

• कोई रेंगने या उम्र बढ़ने ️ सेवा जीवन भर स्थिर यांत्रिक गुण
• उच्च आंतरिक डम्पिंग ️ इंटर-स्ट्रैंड कूलॉम्ब घर्षण आयाम-निर्भर ऊर्जा अपव्यय प्रदान करता है
• बहुत व्यापक तापमान रेंज ️ -40°C से +120°C तक स्थिरता के बिना विश्वसनीय संचालन
• संभव फिटिंग की विस्तृत विविधता कई बार सामग्री, सतह उपचार और माउंटिंग विन्यास
• तेजी से और किफायती प्रोटोटाइप ️ कम समय के साथ अनुकूलित विन्यास उपलब्ध
• अत्यधिक मजबूत निर्माण और लंबे जीवनकाल ️ सभी धातु डिजाइन भौतिक क्षति का विरोध करता है
• उत्कृष्ट संयुक्त सदमे और कंपन पृथक्करण ️ एकल उपकरण पुरानी और क्षणिक दोनों भारों को संभालता है
• रासायनिक एजेंटों, समुद्र के पानी, ओजोन, यूवी किरणों से प्रभावित नहीं
• गैर-रैखिक प्रगतिशील कठोरता वक्र विभिन्न भार स्थितियों के लिए गतिशील रूप से अनुकूलित होता है
• RoHS के पूर्ण अनुपालन और सामग्री पुनर्चक्रण क्षमता
• रखरखाव मुक्त संचालन ️ शून्य स्नेहन, शून्य समायोजन, शून्य अनुसूचित सेवा

अनुप्रयोग क्षेत्र ️ तार रस्सी कंपन अलगाव का उपयोग

अक्सर पूछे जाने वाले प्रश्न JGX-2228D-665B तार रस्सी अलगाव

प्रश्न: JGX-2228D-665B कठोरता वक्र को "गैर-रैखिक" क्या बनाता है?
A: पारंपरिक स्प्रिंग या रबर माउंट के विपरीत जो एक स्थिर बल-से-विक्षेपण अनुपात का उत्पादन करते हैं, JGX-2228D-665B केबल ज्यामिति स्वाभाविक रूप से एक प्रगतिशील कठोर प्रभाव पैदा करती है।छोटे विचलन पर अलगाव बेहतर कंपन अलगाव के लिए अनुरूप हैजैसे-जैसे झुकना बढ़ता है, चौंकाने वाले भारों के तहत नीचे जाने से रोकने के लिए कठोरता बढ़ जाती है।यह बढ़ते भार के तहत केबल लूप वक्रता और इंटर-स्ट्रैंड संपीड़न में परिवर्तन के माध्यम से प्राप्त किया जाता है ∼ कोई बाहरी तंत्र की आवश्यकता नहीं है.

प्रश्न: क्या JGX-2228D-665B वास्तव में पर्यावरण के अनुकूल और पुनर्नवीनीकरण योग्य है?
एकः हाँ. दोनों स्टेनलेस स्टील केबल और एल्यूमीनियम मिश्र धातु सलाखों मानक औद्योगिक धातु वसूली प्रक्रियाओं के माध्यम से 100% पुनर्नवीनीकरण कर रहे हैं. इकाई में शून्य रबर, प्लास्टिक, या सिंथेटिक बहुलक होते हैं.इसमें कोई भी वैरिएंट ऑक्सीजन उत्सर्जन नहीं होता है, कोई माइक्रोप्लास्टिक कण नहीं होता है और इसमें किसी भी प्रकार के स्नेहक की आवश्यकता नहीं होती है।

प्रश्न: सफेद एनोडाइजिंग और हार्ड एनोडाइजिंग में क्या अंतर है?
उत्तरः सफेद एनोडाइजिंग प्राकृतिक एल्यूमीनियम रंग को संरक्षित करते हुए मध्यम सतह कठोरता प्रदान करता है।अधिक घनी ऑक्साइड परत (60+ HRC सतह कठोरता) एक गहरे ग्रे उपस्थिति के साथ. हार्ड एनोडाइजिंग को आउटडोर एक्सपोजर, उच्च-कसरत वाले प्रतिष्ठानों और विद्युत अलगाव की आवश्यकता वाले अनुप्रयोगों के लिए अनुशंसित किया जाता है। दोनों उपचार उत्कृष्ट संक्षारण सुरक्षा प्रदान करते हैं।

प्रश्न: क्या JGX-2228D-665B का उपयोग बाहर या समुद्री वातावरण में किया जा सकता है?
उत्तर: हां। स्टेनलेस स्टील केबल और हार्ड एनोडाइज्ड एल्यूमीनियम बार का निर्माण नमक के छिड़काव, आर्द्रता, यूवी विकिरण और अत्यधिक तापमान के लिए अत्यधिक प्रतिरोधी है।सबसे आक्रामक समुद्री वातावरण के लिए, वैकल्पिक स्टेनलेस स्टील 304 बार सामग्री अतिरिक्त संक्षारण सीमा प्रदान करता है।

प्रश्न: मैं सही माउंटिंग अभिविन्यास कैसे चुनूं?
A: JGX-2228D-665B संपीड़न (ऊर्ध्वाधर भार), कतरनी / रोल (क्षैतिज भार), और 45 डिग्री संपीड़न (संयुक्त भार) माउंटिंग अभिविन्यास का समर्थन करता है।हमारे अनुप्रयोग इंजीनियर आपके उपकरण वजन के आधार पर इष्टतम विन्यास की सिफारिश कर सकते हैं, गुरुत्वाकर्षण का केंद्र, अपेक्षित कंपन स्पेक्ट्रम, और उपलब्ध माउंटिंग पदचिह्न। विस्तृत सिफारिश के लिए अपने उपकरण विनिर्देशों के साथ हमसे संपर्क करें।

कंपनी की जानकारी ️ Xi'an Hoan Microwave Co., Ltd.

Xi'an होआन माइक्रोवेव कं, लिमिटेड कंपन अलगाव और माउंट के पेशेवर निर्माता है, उच्च गुणवत्ता वाले ऊर्जा अवशोषण और विभिन्न प्रकार के वाणिज्यिक के लिए कंपन अलगाव समाधान प्रदान,औद्योगिक और भारी उद्योग क्षेत्र।

हमारे उत्पादों में तार रस्सी कंपन अलगाव, इलास्टोमेरिक सदमे माउंट, घर्षण डिमस्टर और सदमे शमन, साथ ही एलसी फिल्टर और माइक्रोवेव संचार घटकों सहित एक विस्तृत श्रृंखला शामिल है.वर्ष 2005 में स्थापित, दो दशकों में तेजी से विकास के साथ, हम 100 से अधिक इंजीनियरिंग और तकनीकी विशेषज्ञों सहित 500 से अधिक कर्मचारियों तक बढ़े हैं।कंपनी का मुख्यालय शीआन हाई-टेक जोन में है।, शांक्सी, चीन, जो 800 वर्ग मीटर के समर्पित उत्पादन और अनुसंधान एवं विकास सुविधाओं का संचालन करता है।

अब, हम चीन के 31 से अधिक प्रांतों और लगभग 25 विदेशी देशों में ग्राहकों की सेवा करते हैं, मोटर ड्राइव, प्रशंसक प्रणालियों, पंच मशीनों, लिफ्ट,कंप्रेसर, रासायनिक प्रसंस्करण उपकरण, रेल और मेट्रो प्रणाली, पुल इंजीनियरिंग, यांत्रिक उपकरण, बड़े पैमाने पर निर्माण, रिकॉर्डिंग स्टूडियो, थिएटर, वाहन, जहाज,और सभी प्रकार की औद्योगिक मशीनें.

आज ही हमसे संपर्क करें यह देखने के लिए कि हमारे उत्पाद आपकी विशिष्ट उपकरण अनुप्रयोग आवश्यकताओं को कैसे लाभान्वित कर सकते हैं,या वैकल्पिक रूप से आप अपने उत्पाद आवश्यकताओं को पूरा करने में मदद करने के लिए हमारे कई प्रतिनिधियों में से एक पा सकते हैंहमारी इंजीनियरिंग टीम लोड-डिफ्लेक्शन गणना, कंपन प्रसारण भविष्यवाणियों और कस्टम माउंट कॉन्फ़िगरेशन डिजाइन सहित व्यापक अनुप्रयोग विश्लेषण प्रदान करती है।

प्रमाणन और गुणवत्ता आश्वासन

• आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली
• RoHS दिशानिर्देश 2011/65/ईयू
• EN 10204 3.1 के अनुसार सामग्री प्रमाणपत्र ️ अनुरोध पर उपलब्ध
• सीई चिह्न ️ अनुरोध पर उपलब्ध
• कस्टम परीक्षण और सत्यापन रिपोर्ट ️ उपलब्ध
