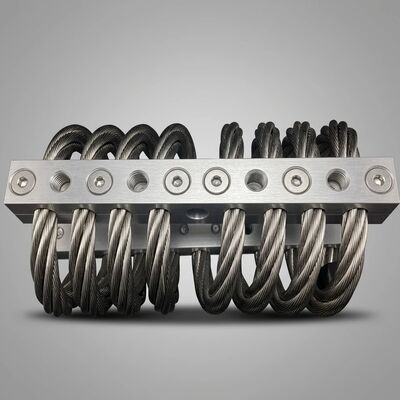

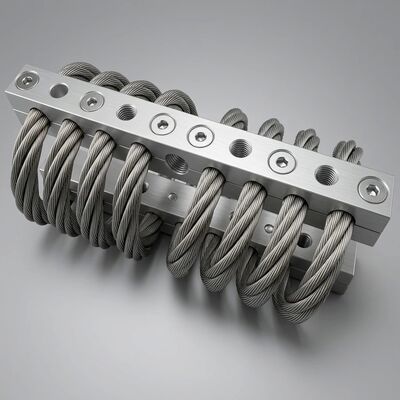

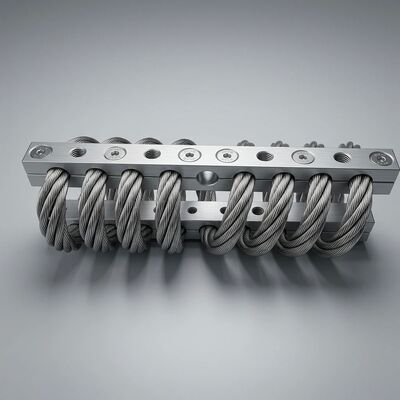

JGX-1598D-515B तार रस्सी कंपन अलगाव स्केलेबल लोड क्षमता और संरचना-बोर्न शोर अलगाव प्रदान

JGX-1598D-515B वायर रस्सी कंपन आइसोलेटर - सटीक शोर नियंत्रण के साथ मॉड्यूलर लोड आर्किटेक्चर

चुनौती: एक मशीन, अनेक लोड परिदृश्य

आधुनिक औद्योगिक उपकरण शायद ही कभी एक स्थिर लोड बिंदु पर काम करते हैं। वेरिएबल-स्पीड ड्राइव, मल्टी-स्टेज कम्प्रेसर, और उतार-चढ़ाव वाली सामग्री के साथ प्रोसेस उपकरण सभी मौजूदा गतिशील स्थितियों को लोड करते हैं जो पारंपरिक निश्चित-दर आइसोलेटर्स को चुनौती देते हैं। औसत लोड के लिए माउंट का आकार स्टार्टअप क्षणिक के दौरान नीचे आ सकता है; चरम स्थितियों के लिए एक आकार सामान्य परिचालन भार पर अपर्याप्त अलगाव प्रदान कर सकता है।

JGX-1598D-515B अपने स्वाभाविक रूप से प्रगतिशील कठोरता वक्र और मॉड्यूलर परिनियोजन वास्तुकला के माध्यम से इसे हल करता है। अलग-अलग आइसोलेटर प्रत्येक 5 से 150 किलोग्राम भार संभालते हैं, और उन्हें कस्टम इंजीनियरिंग के बिना वस्तुतः किसी भी लोड आवश्यकता को पूरा करने के लिए श्रृंखला, समानांतर, या मैट्रिक्स कॉन्फ़िगरेशन में व्यवस्थित किया जा सकता है।

स्केलेबल लोड क्षमता - एक बार कॉन्फ़िगर करें, कभी भी अनुकूलित करें

एक संकीर्ण लोड विंडो के लिए रेटेड कास्ट इलास्टोमेर माउंट के विपरीत, JGX-1598D-515B का तार रस्सी कोर एक गैर-रेखीय बल-विक्षेपण प्रतिक्रिया प्रदर्शित करता है: सामान्य ऑपरेटिंग भार पर प्रभावी कंपन अलगाव के लिए नरम प्रारंभिक कठोरता, विक्षेपण बढ़ने पर उत्तरोत्तर उच्च कठोरता में परिवर्तित होता है। यह अंतर्निर्मित अधिभार सुरक्षा झटके की घटनाओं या उपकरण स्टार्टअप क्षणिक के दौरान धातु-से-धातु संपर्क को रोकती है।

बड़े इंस्टॉलेशन के लिए, मॉड्यूलर स्टैकिंग दृष्टिकोण सीधी स्केलेबिलिटी प्रदान करता है:

• समानांतर विन्यास:एकाधिक आइसोलेटर्स भार को समान रूप से साझा करते हैं—चार JGX-1598D-515B इकाइयाँ कुल 600 किलोग्राम तक का समर्थन करती हैं
• श्रृंखला स्टैकिंग:श्रृंखला में लगे दो आइसोलेटर अल्ट्रा-लो-फ़्रीक्वेंसी अनुप्रयोगों के लिए उपलब्ध विक्षेपण स्ट्रोक को दोगुना कर देते हैं
• वितरित मैट्रिक्स:असमान वजन वितरण वाले उपकरणों के लिए आइसोलेटर्स को गणना किए गए लोड-सेंटर पदों पर रखा गया है

इस कॉन्फ़िगरेशन लचीलेपन का मतलब है कि एक मानक भाग संख्या उपकरण आकार की पूरी श्रृंखला को कवर करती है, जिससे इन्वेंट्री जटिलता और खरीद ओवरहेड कम हो जाती है।

संरचना-जनित शोर अलगाव - मापने योग्य ध्वनिक प्रदर्शन

संरचना-जनित शोर - ठोस संरचनाओं के माध्यम से प्रसारित कंपन और अन्यत्र श्रव्य ध्वनि के रूप में पुनः प्रसारित - स्थापना के बाद संबोधित करना बेहद मुश्किल है। JGX-1598D-515B प्रयोगशाला-सत्यापित प्रदर्शन के साथ स्रोत पर इस संचरण पथ को तोड़ता है:

• कंपन अलगाव दक्षता:8-15 हर्ट्ज प्राथमिक आवृत्ति बैंड में ≥85%
• संरचना-जनित शोर क्षीणन:जुड़े हुए संरचनात्मक तत्वों पर 20 डीबी(ए) तक की कमी मापी गई
• अनुनाद-मुक्त डिज़ाइन:कॉइल स्प्रिंग आइसोलेटर्स के विपरीत, तार रस्सी की आंतरिक डंपिंग गुंजयमान प्रवर्धन को दबा देती है - कोई अविभाजित वृद्धि आवृत्तियों जो कुछ आरपीएम पर कंपन को बढ़ा सकती हैं

प्रदर्शन के पीछे का भौतिकी

JGX-1598D-515B दो पूरक तंत्रों के माध्यम से अपने ध्वनिक अलगाव को प्राप्त करता है:

1. प्रतिबाधा बेमेल:स्टेनलेस स्टील तार रस्सी कठोर उपकरण फ्रेम और नींव की तुलना में नाटकीय रूप से भिन्न यांत्रिक प्रतिबाधा प्रस्तुत करती है। जब कंपन तरंगें इस प्रतिबाधा सीमा का सामना करती हैं, तो ऊर्जा का एक महत्वपूर्ण हिस्सा संचारित होने के बजाय वापस परावर्तित हो जाता है - ठीक उसी तरह जैसे वायुजनित ध्वनि नियंत्रण में एक ध्वनिक बाधक काम करता है, लेकिन ठोस-जनित कंपन के लिए।

2. हिस्टेरेटिक डंपिंग:जैसे ही पेचदार कुंडल भार के नीचे झुकता है, रस्सी के भीतर अलग-अलग तार सूक्ष्म स्तर पर एक दूसरे के खिलाफ स्लाइड करते हैं। यह शुष्क घर्षण (कूलम्ब डंपिंग) क्रमबद्ध कंपन ऊर्जा को अव्यवस्थित तापीय ऊर्जा में परिवर्तित करता है। हाइड्रोलिक माउंट में चिपचिपी नमी के विपरीत, यह तंत्र वेग और तापमान से स्वतंत्र है - आर्कटिक ठंड से लेकर उष्णकटिबंधीय निरंतर संचालन तक लगातार प्रदर्शन प्रदान करता है।

इंजीनियरिंग विशिष्टताएँ

लक्ष्य अनुप्रयोग - जहां शोर मायने रखता है

JGX-1598D-515B को शोर-महत्वपूर्ण प्रतिष्ठानों के लिए ध्वनिक सलाहकारों और मैकेनिकल इंजीनियरों द्वारा निर्दिष्ट किया गया है:

• रिकॉर्डिंग एवं प्रसारण स्टूडियो:एचवीएसी कंप्रेसर और चिलर आइसोलेशन जहां एनसी-15 शोर मानदंड को बनाए रखा जाना चाहिए
• स्वास्थ्य देखभाल सुविधाएं:एमआरआई चिलर अलगाव, रैखिक त्वरक समर्थन उपकरण, प्रयोगशाला वैक्यूम पंप अलगाव
• अर्धचालक निर्माण:क्लीनरूम वातावरण में प्रक्रिया पंप और स्क्रबर अलगाव - ऑल-मेटल डिज़ाइन से कोई कण बहाव नहीं
• परिशुद्धता विनिर्माण:सीएनसी मशीनिंग सेंटर आइसोलेशन, ग्राइंडिंग मशीन फाउंडेशन डिकॉउलिंग
• डेटा केंद्र:सीआरएसी इकाई और आपातकालीन जनरेटर अलगाव, ऊंचे तल पर कंपन प्रबंधन
• नवीकरणीय ऊर्जा:पवन टरबाइन नैकेले उपकरण अलगाव, सौर इन्वर्टर स्टेशन कंपन नियंत्रण

इंजीनियरिंग सहायता एवं चयन गाइड

सही आइसोलेटर कॉन्फ़िगरेशन का चयन करने के लिए आपके उपकरण के स्थिर भार, गतिशील भार सीमा, गुरुत्वाकर्षण के केंद्र और प्रमुख उत्तेजना आवृत्तियों को समझने की आवश्यकता होती है। हम प्रदान करते हैं:

• आपके विशिष्ट उपकरण के लिए मानार्थ भार-विक्षेपण गणना
• बोल्ट-पैटर्न विनिर्देशों के साथ 3डी माउंटिंग लेआउट चित्र
• आपके उपकरण की ऑपरेटिंग आरपीएम रेंज में अलगाव दक्षता की भविष्यवाणी
• बड़े पैमाने पर या महत्वपूर्ण प्रतिष्ठानों के लिए ऑन-साइट कमीशनिंग समर्थन

विस्तृत अलगाव प्रस्ताव के लिए अपने उपकरण विनिर्देशों के साथ हमारी एप्लिकेशन इंजीनियरिंग टीम से संपर्क करें।
