| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजीएक्स-1278डी-235बी |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

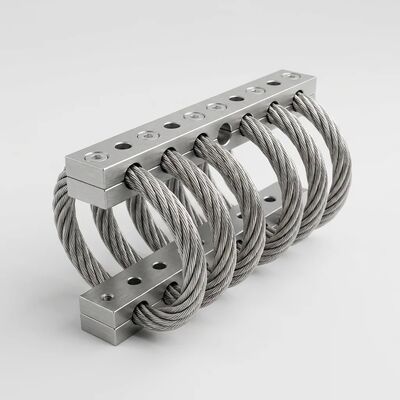

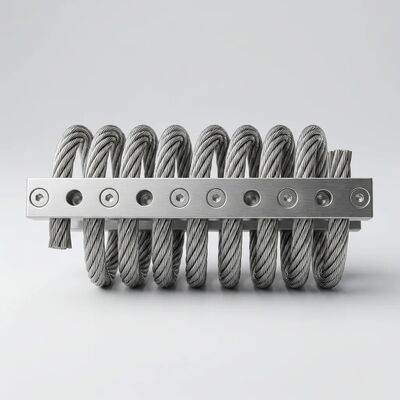

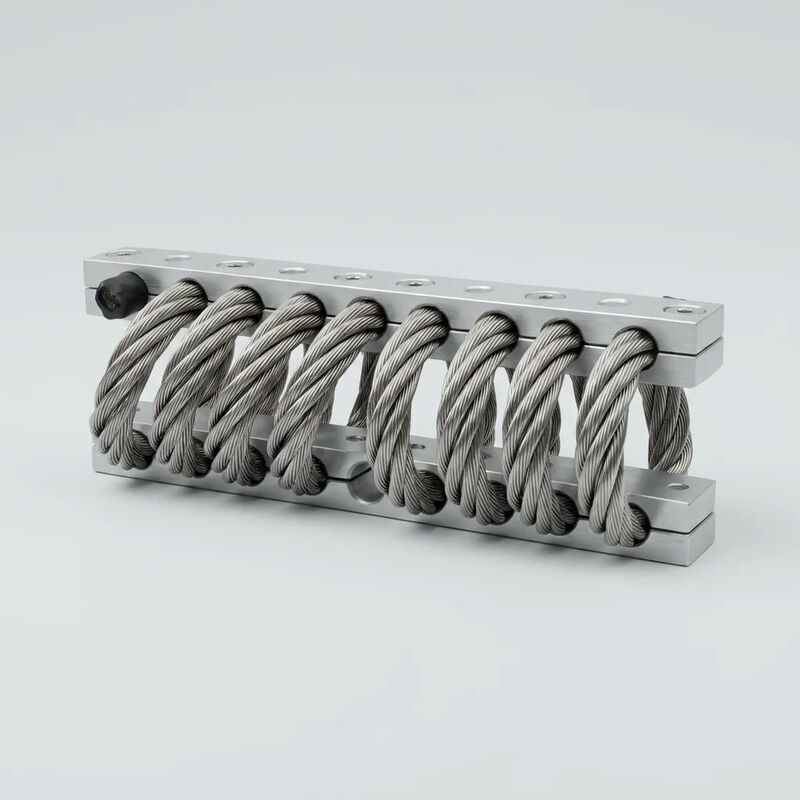

दJGX-1278D-235Bऔद्योगिक कंपन अलगाव में मौलिक रूप से अलग मूल्य प्रस्ताव प्रदान करता हैःएक बार स्थापित करें, हमेशा के लिए भूल जाओ. एक पूरी तरह से निष्क्रिय सभी धातु वास्तुकला के साथ दोहरी कार्रवाई सदमे और कंपन नियंत्रण का संयोजन करके,इस 235N-रेटेड तार रस्सी अलगाव मालिकाना लागत की हर श्रेणी को समाप्त करता है95 मिमी की कुल ऊंचाई, 121 मिमी की चौड़ाई के साथऔर द्रव्यमान 2.22kg, JGX-1278D-235B मानक औद्योगिक माउंटिंग पदचिह्न फिट करता है जबकि एक25 वर्ष से अधिक का अनुमानित सेवा जीवनसामान्य परिचालन स्थितियों में यह आमतौर पर अपने द्वारा संरक्षित उपकरणों से अधिक समय तक काम करता है।
खरीद दल जो केवल इकाई अधिग्रहण लागत पर पृथककर्ताओं का मूल्यांकन करते हैं, वे एक व्यवस्थित रूप से महंगी गलती करते हैं।अलगावकर्ता बुनियादी ढांचे के घटक हैं, उपभोग्य सामग्रियों के नहीं और उनकी वास्तविक लागत जीवनचक्र के संदर्भ में मापी जाती हैनिम्नलिखित विश्लेषण में 10 वर्ष के परिचालन क्षितिज के दौरान एक विशिष्ट 24 बिंदुओं वाली औद्योगिक स्थापना की तुलना की गई हैः
| लागत तत्व (10-वर्षीय क्षितिज) | इलास्टोमेरिक माउंट | JGX-1278D-235B तार रस्सी अलगाव |
|---|---|---|
| आरंभिक खरीद (24 इकाइयां * इकाई लागत) | $X ️ कम इकाई मूल्य | $1.5-2.0X ️ उच्च इकाई मूल्य, एक बार का व्यय |
| वर्ष 4 में अनुसूचित प्रतिस्थापन | 24 इकाइयां * इकाई लागत + परिवर्तन के लिए श्रम + उत्पादन डाउनटाइम (8-24 घंटे) | कोई नहीं ✓ कोई निर्धारित प्रतिस्थापन अंतराल नहीं |
| वर्ष 8 में नियोजित प्रतिस्थापन | 24 इकाइयां * इकाई लागत + श्रम + डाउनटाइम (दोहराना) | कोई नहीं |
| त्रैमासिक निरीक्षण श्रम (10 वर्ष * 4 निरीक्षण) | 40 निरीक्षण * 1.0 घंटे * तकनीशियन की दर (मापने के लिए, चेक दरारें, दस्तावेज) | 40 निरीक्षण * 0.15 घंटे * तकनीशियन दर (केवल दृश्य जांच, कोई माप नहीं) |
| स्पेयर पार्ट्स स्टॉक की लेखा-जोखा लागत | भंडारण में 6-12 स्पेयर माउंट; स्टॉक प्रबंधन ओवरहेड | शून्य ∙ प्रतिस्थापन के लिए स्टॉक की कोई आवश्यकता नहीं |
| आपातकालीन कॉल-आउट जोखिम (अनियोजित विफलता) | मध्यम ∙ विनाशकारी रबर फाड़ बिना चेतावनी के हो सकती है | शून्य के करीब ️ प्रगतिशील तार पहनने कार्यात्मक समझौता करने से पहले दृश्य चेतावनी के महीनों प्रदान करता है |
| निपटान की लागत | बंधे रबर-धातु अपशिष्ट धारा; कुछ न्यायालयों में विशेष प्रसंस्करण की आवश्यकता होती है | १००% पुनर्नवीनीकरण योग्य स्टेनलेस स्टील और एल्यूमीनियम |
| आरंभिक खरीद का अनुमानित 10 वर्षीय टीसीओ गुणक | 3.0-5.0* इकाई अधिग्रहण लागत | 1.0-1.2* इकाई अधिग्रहण लागत |
पारंपरिक अलगाव रणनीतियाँ कंपन और झटके को अलग-अलग समस्याओं के रूप में संबोधित करती हैं जिन्हें अलग-अलग हार्डवेयर की आवश्यकता होती हैः निरंतर कंपन के लिए नरम माउंट, सामयिक प्रभावों के लिए कठोर स्नबर्स।JGX-1278D-235B एक ही भौतिक तंत्र के साथ दोनों समस्याओं को हल करता हैस्ट्रैंड-टू-स्ट्रैंड संपर्क इंटरफेस पर कुलोन घर्षणबहु-वायर स्टेनलेस स्टील केबल हेलिक्स के भीतर।
उपकरण के नियमित संचालन के दौरान, एक पंप स्थिर गति से चल रहा है, एक कंप्रेसर चक्र, एक जनरेटर सेट स्थिर शक्ति का उत्पादन करता है, उपकरण कम आयाम उत्पन्न करता है,अपेक्षाकृत उच्च आवृत्ति कंपनयह कंपन केबल के प्रत्येक 7 स्ट्रैंड के भीतर व्यक्तिगत स्टेनलेस स्टील के तारों के बीच माइक्रो-विस्थापन (आमतौर पर 5-50 μm) का कारण बनता है। इन संपर्क बिंदुओं पर,ठोस घर्षण गतिज ऊर्जा को नगण्य गर्मी में परिवर्तित करता हैउपकरण जितना अधिक कंपन करता है, उतना ही अधिक तार-तार संपर्क इंटरफेस जुड़ते हैं, एक स्व-विनियमन शमन प्रभाव पैदा करते हैं जिसे कोई ट्यूनिंग, कोई समायोजन और कोई बाहरी बिजली स्रोत की आवश्यकता नहीं होती है।
जब एक अचानक उच्च ऊर्जा इनपुट होता है, पंप पानी हथौड़ा घटना, कंप्रेसर स्लैगिंग, सामग्री हैंडलिंग के दौरान संरचनात्मक टक्कर,या भूकंपीय झटके के बाद केबल को मैक्रो स्केल पर ज्यामितीय रूप से फिर से आकार दिया जाता है।अलग-अलग स्ट्रैंड्स मल्टी-वायर बंडल के भीतर स्लाइड और रीपोजिशन करते हैं, जो संयुक्त घर्षण (स्ट्रैंड-स्तर) और लोचदार विरूपण (हेलिक्स-स्तर) के माध्यम से आवेग ऊर्जा को अवशोषित करते हैं।आकृति-आठ घुमावदार ज्यामिति एक प्रगतिशील कठोरता वृद्धि प्रदान करता है के रूप में विरूपण बढ़ता है, यांत्रिक हार्ड-स्टॉप के बिना अंतर्निहित अधिभार सुरक्षा प्रदान करता है। एक बार क्षणिक घटना समाप्त हो जाने के बाद, केबल स्थायी सेट के बिना अपने मूल ज्यामिति में लौटता है।
सभी लोड रेटिंग प्रकार II विशेषता परीक्षण पर आधारित हैं। मान 23 °C परिवेश तापमान पर एल्यूमीनियम रिटेनिंग बार के साथ अलगाव के नाममात्र प्रदर्शन का प्रतिनिधित्व करते हैंः
| लोडिंग दिशा | अधिकतम स्थैतिक भार | अधिकतम विकृति | कंपन कठोरता | सदमे की कठोरता | कठोरता अनुपात (वीब/शॉक) |
|---|---|---|---|---|---|
| ऊर्ध्वाधर संपीड़न | 235 N | 48.8 मिमी | 457 KN/m | 196 KN/m | 2.33* |
| 45° कोण ️ संयुक्त | 165.7 N | 68.6 मिमी | 259 KN/m | 98 KN/m | 2.64* |
| पक्षीय ️ कतरनी / रोल | 122.6 N | 50.8 मिमी | 121 KN/m | 121 KN/m | 1.00* |
| पैरामीटर | मूल्य | विवरण |
|---|---|---|
| मॉडल नामकरण | JGX-1278D-235B | 1278 = 12.7 मिमी केबल, 8 लूप; 235 = न्यूटन में नामित ऊर्ध्वाधर भार |
| ऊंचाई (एच) | 95 मिमी ±3.30 मिमी | अनलोड मुक्त ऊंचाई |
| चौड़ाई (W) | 121 मिमी | अंत से अंत तक पट्टी की लंबाई |
| मास | 2.22 किलो | एल्यूमीनियम की सलाखों के साथ; लगभग 3.0 kg 304 SS सलाखों के विकल्प के साथ |
| केबल व्यास | 12.7 मिमी | 7 स्ट्रैंड * 19 तार प्रति स्ट्रैंड; प्रकार 304 एसएस |
| लूप की संख्या | 8 | चित्र-आठ हेलिकल घुमावदार पैटर्न |
| घुड़सवार छेद | φ9.0 मिमी (+0.13/-0.38) | छेद के माध्यम से, 90° पर काउंटरसंक |
| धागा | M8 * 1.25 | आईएसओ मीट्रिक मोटा; बार में टैप किया गया |
| माउंटिंग कॉन्फ़िगरेशन | ए, बी, सी, डी, ई, एस | सभी सामान्य स्थापना ज्यामिति को कवर करने वाले 6 मानक संस्करण |
| पर्यावरण | पारंपरिक माउंट विफलता मोड | JGX-1278D-235B सभी धातु समाधान |
|---|---|---|
| दूरस्थ रेगिस्तान पंप स्टेशन (50°C दिन / 5°C रात; यूवी सूचकांक 11+; सर्विस विज़िट = प्रत्येक दिशा में 8 घंटे की ड्राइव) |
24 महीनों के भीतर ओजोन + यूवी से रबर सतह क्रैकिंग; थर्मल साइकिलिंग बॉन्ड लाइन थकान को तेज करती है; प्रतिस्थापन के लिए दो लोगों के चालक दल को भेजने की लागत स्वयं माउंट की तुलना में अधिक है | शून्य यूवी/ओजोन अपघटन; 304 एसएस और 6061-टी6 एल्यूमीनियम दोनों ही गुण परिवर्तन के बिना 45°C दिवसीय थर्मल स्विंग को संभालते हैं; किसी भी सेवा यात्रा की आवश्यकता नहीं है |
| आर्कटिक निगरानी उपकरण (-55°C सर्दियों का परिवेश; हेलीकॉप्टर केवल नवंबर-अप्रैल तक पहुंच सकता है) |
लगभग -40°C से -50°C तक पहुँचने वाला इलास्टोमर ग्लास-ट्रांजिशन तापमान; माउंट कठोर हो जाता है और उपकरण की सुरक्षा सबसे महत्वपूर्ण होने पर सटीक रूप से सभी डम्पिंग क्षमता खो देता है | 304 एसएस -180°C तक पूर्ण लचीलापन और लोचदार मॉड्यूल बनाए रखता है; बढ़े हुए इंटर-स्ट्रैंड घर्षण गुणांक के कारण क्रायोजेनिक तापमान पर डम्पिंग प्रदर्शन वास्तव में बढ़ाया जाता है |
| अपतटीय प्लेटफार्म वाणिज्यिक समुद्री (नमक कोहरे 365 दिन/वर्ष; सभी रखरखाव के लिए हेलीकॉप्टर रसद; सीमित अंतरिक्ष में काम करने की अनुमति आवश्यक है) |
रबर-धातु बंधन इंटरफेस पर नमक स्प्रे संक्षारण प्रगतिशील विघटन का कारण बनता है; प्रतिस्थापन के लिए हेलीकॉप्टर चालक दल के स्थानांतरण, काम करने की अनुमति और उपकरण बंद करने का समन्वय आवश्यक है | संक्षारण के लिए कोई बंधन इंटरफ़ेस नहीं; 304 एसएस निष्क्रिय ऑक्साइड परत खरोंच पर आत्म-अवरोधित होती है; पैदल मार्ग से दृश्य निरीक्षण |
| भूमिगत अपशिष्ट जल लिफ्ट स्टेशन वॉल्ट (100% आरएच, एच2एस वातावरण, किसी भी भौतिक पहुंच के लिए बंद स्थान में प्रवेश की अनुमति आवश्यक है) |
हाइड्रोजन सल्फाइड रबर कंपाउंडिंग पर हमला करता है; आर्द्रता बंधन लाइन जंग को तेज करती है; प्रत्येक निरीक्षण या प्रतिस्थापन के लिए गैस की निगरानी, वेंटिलेशन, हार्नेस और स्टैंडबाय व्यक्ति की आवश्यकता होती है | 304 एसएस परिवेश के तापमान पर एच2एस प्रतिरोधी है; कोई रबर नहीं है; वॉल्ट प्रवेश द्वार से वार्षिक दृश्य निरीक्षण |
| खाद्य एवं पेय प्रसंस्करण लाइन (80°C पर दैनिक कास्टिक धोना; एफडीए/यूएसडीए स्वच्छता आवश्यकताएं; सभी उपकरण संपर्क सामग्री के लिए ऑडिट ट्रेल) |
रबर के माउंट क्लीनिंग रसायनों को अवशोषित करते हैं, सूज जाते हैं और उत्पादन वातावरण में इलास्टोमर कणों को छोड़ देते हैं।निवारक रखरखाव कार्यक्रम के हिस्से के रूप में हर 2-3 साल में माउंट प्रतिस्थापन. | 304 एसएस सीआईपी (स्थान पर सफाई) है जो खाद्य उद्योग की सभी मानक सफाई प्रणालियों के साथ संगत है; शून्य कण बहाव; पूरी तरह से ट्रेस करने योग्य सामग्री प्रमाणन उपलब्ध है;जीवाणुओं को रखने के लिए कोई दरार नहीं |
| रासायनिक प्रसंस्करण संयंत्र (विलायक से भरा वातावरण; कभी-कभी रिसाव संपर्क; संभावित खतरनाक वातावरण के लिए ATEX/IECEx ज़ोनिंग) |
विलायक वाष्प के अवशोषण के कारण रबर की मात्रा 20-60% तक बढ़ जाती है; स्थापना के हफ्तों के भीतर माउंट लोड रेटिंग अप्रत्याशित हो जाती है; लगातार प्रतिस्थापन एकमात्र जोखिम प्रबंधन रणनीति है | 304 एसएस सभी सामान्य औद्योगिक सॉल्वैंट्स के लिए अछूता है; लोड रेटिंग पूर्ण सेवा जीवन के लिए स्थिर और अनुमानित है; सभी धातु निर्माण स्थैतिक-भार संचय जोखिम को समाप्त करता है |
| विन्यास | सामग्री | समाप्त करना | कठोरता | जंग प्रतिरोध | वजन | सर्वश्रेष्ठ अनुप्रयोग |
|---|---|---|---|---|---|---|
| ए मानक | 6061-टी6 एल्यूमीनियम | सफेद एनोडाइज 10-15μm | मध्यम | अच्छा (घर के अंदर) | सबसे हल्का | डाटा सेंटर, इनडोर कारखाने, जलवायु नियंत्रित परिसर |
| बी ङ कठिन | 6061-टी6 एल्यूमीनियम | हार्ड एनोडाइज 25-50μm | उच्च (350-500 HV) | अच्छा (बाहरी) | प्रकाश | आउटडोर उपकरण, घर्षण वातावरण, उच्च तनाव की संभावना |
| सी ️ समुद्री | 304 स्टेनलेस स्टील | कोई नहीं (गतिशील Cr2O3 परत) | उच्च | उत्कृष्ट (ऑफशोर) | सबसे भारी (~35% अधिक) | तटीय, अपतटीय, रासायनिक, खाद्य, औषधीय वातावरण जहां संक्षारण जोखिम अन्य सभी विचारों पर हावी है |
| मॉडल | ऊर्ध्वाधर भार (एन) | एच (मिमी) | W (मिमी) | द्रव्यमान (किलो) | इष्टतम उपकरण वजन सीमा (किलो) * |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | 15 से 26 किलोग्राम प्रति माउंट |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | 13-22 किलोग्राम प्रति माउंट |
| JGX-1278D-292B | 292 | 89 | 105 | 2.00 | 12-21 किलोग्राम प्रति माउंट |
| ★ JGX-1278D-235B | 235 | 95 | 121 | 2.22 | 10-17 किलोग्राम प्रति माउंट |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | 8-14 किलोग्राम प्रति माउंट |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | 7-12 किलोग्राम प्रति माउंट |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | 6 से 11 किलोग्राम प्रति माउंट |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | 5-9 किलोग्राम प्रति माउंट |
*उत्कृष्ट ढक्कन प्रदर्शन के लिए नामित भार के 40-70% पर गणना की गई इष्टतम सीमा। वास्तविक चयन में कई माउंटिंग बिंदुओं, संचालन के दौरान गतिशील भार,और उपकरण के गुरुत्वाकर्षण केंद्र में किसी भी असममित.
| उद्योग | उपकरण | कंपन स्रोत | JGX-1278D-235B मान |
|---|---|---|---|
| जल और अपशिष्ट जल | केन्द्रापसारक पंप, वायुकरण ब्लोअर, रासायनिक खुराक स्किड | इम्पेलर असंतुलन, तरल पदार्थ की उथल-पुथल, पाइप अनुनाद | 24/7 गीले वातावरण में स्थायित्व; H2S प्रतिरोधी; मानव रहित स्टेशनों के लिए शून्य रखरखाव |
| एचवीएसी और रेफ्रिजरेशन | चिलर, कूलिंग टावर, एयर हैंडलर, कंडेनसर प्रशंसक | कंप्रेसर की धड़कन, पंखे का असंतुलन, संरचनात्मक संचरण | छत मौसम के प्रतिरोधी; मौसम के तापमान चक्र प्रतिरक्षा; कोई सुरक्षात्मक कवर की आवश्यकता नहीं है |
| संपीड़ित वायु | रोटरी स्क्रू और रिसाइक्रोकैटिंग कंप्रेसर, ड्रायर, रिसीवर टैंक | पिस्टन जड़ता बल, पेंच धड़कन, दबाव पोत अनुनाद | एक ही उपकरण के भीतर स्टार्ट-अप टोक़ सदमे और निरंतर चलने के कंपन को संभालता है |
| वितरित शक्ति | डीजल और गैस जनरेटर सेट, सह-उत्पादन मॉड्यूल, माइक्रोटर्बाइन | इंजन प्रज्वलन आवेग, रोटर असंतुलन, लोड-स्टेप ट्रांजिट | उच्च तापमान निकटता सहिष्णुता; ईंधन/तेल छिड़काव प्रतिरोध; गैर ज्वलनशील निर्माण |
| खनन और कच्चे पदार्थ | क्रशर ड्राइव, स्क्रीन फ्रेम, कन्वेयर गियरमोटर, स्लरी पंप | प्रभाव भार, बेल्ट असंतुलन, स्लरी पल्सशन | घर्षण प्रतिरोधी; कोई चिकनाई बिंदुओं को बंद करने के लिए नहीं; बाहरी खदान साइट एक्सपोज़र नामित |
| तेल और गैस मध्य प्रवाह | पाइपलाइन बूस्टर पंप, मीटर स्किड, वाल्व एक्ट्यूएटर पैनल | प्रवाह-प्रेरित कंपन, दबाव धड़कन, पंप कैविटेशन घटनाएं | पूर्ण हाइड्रोकार्बन विसर्जन सहिष्णुता; खतरनाक क्षेत्र संगतता |
| पल्स और पेपर | रिफाइनर मोटर, कैलेंडर ड्राइव, ड्रायर लेयरिंग हाउसिंग, वाइंडर्स | रोल असंतुलन, ड्राइव-ट्रेन कंपन, स्टीम-सिस्टम ट्रांजिट | उच्च तापमान पर उच्च आर्द्रता प्रतिरोध; श्वेतन रासायनिक प्रतिरोधी |
| समुद्री और बंदरगाह | क्रेन नियंत्रण के लिए, जहाज से किनारे तक के गैन्ट्री ड्राइव, कन्वेयर मोटर बेस | कंटेनर हैंडलिंग से प्रभाव भार, आस-पास की मशीनों से संरचनात्मक कंपन | नमक वायुमंडल प्रतिरोधी; कंटेनर हैंडलिंग चक्रों से बहु-दिशात्मक प्रभावों को संभालता है |
JGX-1278D-235B अलगावकर्ताओं के तहत निर्मित कर रहे हैंआईएसओ 9001:2015निम्नलिखित उत्पादन नियंत्रणों के साथ गुणवत्ता प्रबंधन:
2005 में हमारी स्थापना के बाद से, शीआन होआन कंपन अलगाव, झटके अवशोषण और ऊर्जा अपव्यय समाधानों में एक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त विशेषज्ञ बन गया है।हमारे मुख्यालय से कार्यरत, चीन, हमारी 500+ टीम ०० से अधिक इंजीनियरिंग, विनिर्माण और गुणवत्ता पेशेवरों सहित ०० से अधिक देशों में औद्योगिक मशीनरी, वाणिज्यिक एचवीएसी,दूरसंचार, बिजली उत्पादन, रेल परिवहन, समुद्री प्रणाली और चिकित्सा उपकरण क्षेत्र।
हमारी आईएसओ 9001:2015 प्रमाणित विनिर्माण सुविधा में सीएनसी मशीनिंग केंद्र, स्वचालित केबल वाइंडिंग स्टेशन, हाइड्रोलिक क्रिम्पिंग सेल,और कंप्यूटर नियंत्रित उत्पादन लाइनें जो जलवायु नियंत्रित वातावरण में काम करती हैंहम एक सक्रिय आर एंड डी कार्यक्रम उन्नत डम्पिंग सामग्री, गैर रैखिक संरचनात्मक गतिशीलता मॉडलिंग पर केंद्रित बनाए रखते हैं,और एप्लिकेशन-विशिष्ट आइसोलेटर अनुकूलन हमें अद्वितीय ग्राहक आवश्यकताओं के लिए मानक उत्पाद आदेशों और पूरी तरह से अनुकूलित आइसोलेशन समाधान दोनों का समर्थन करने में सक्षम बनाता है.
उद्धरण या तकनीकी परामर्श का अनुरोध करें:अपने उपकरण विनिर्देशों को साझा करें √ समर्थित वजन, माउंटिंग पदचिह्न, संचालन वातावरण,और कंपन पृथक्करण उद्देश्यों और हमारे अनुप्रयोगों इंजीनियरिंग टीम एक अनुकूलित JGX-1278 श्रृंखला सिफारिश के साथ निः शुल्क भार वितरण सत्यापन प्रदान करेगा, आम तौर पर एक कार्य दिवस के भीतर।
