| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | JGX-1278D-292B |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

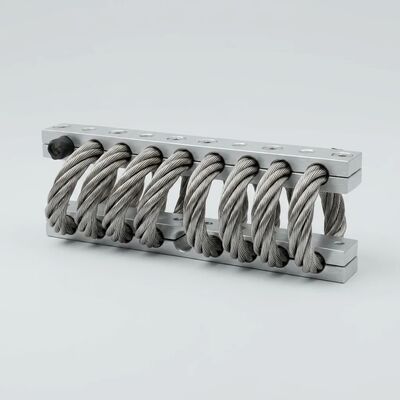

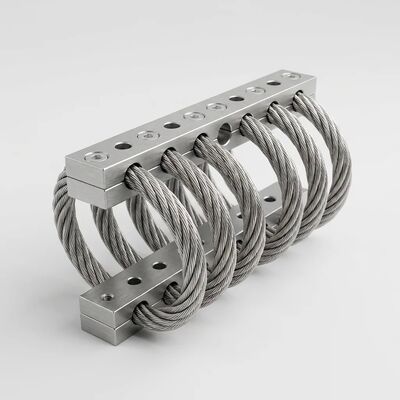

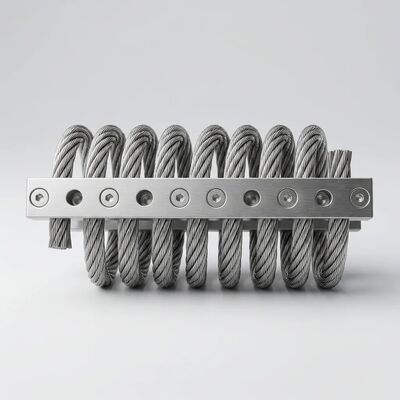

दJGX-1278D-292Bके लिए बनाया गया एक सभी धातु तार रस्सी कंपन अलगाव हैत्रि-आयामी (3D) बहु-दिशात्मक सदमे और कंपन क्षीणनऔद्योगिक वातावरण में जहां पारंपरिक एकल-अक्ष माउंट अपनी प्रदर्शन सीमाओं तक पहुंचते हैं।292N अधिकतम ऊर्ध्वाधर स्थैतिक भार, 89 मिमी की स्थापित ऊंचाई और 105 मिमी की चौड़ाई के साथ, यह अलगावकर्ता एक 8-लूप, 12 का उपयोग करता है।7 मिमी व्यास के स्ट्रैन्डेड 304 स्टेनलेस स्टील केबल को कूलॉम्ब (इंटरस्ट्रैन्ड घर्षण) डम्पिंग के माध्यम से सर्व-दिशात्मक ऊर्जा अपव्यय प्रदान करने के लिए. सभी धातु आर्किटेक्चर बिना क्रॉप, उम्र बढ़ने या रखरखाव के अनिश्चित सेवा जीवन सुनिश्चित करता है ∙ यह सटीक उपकरण, डेटा सेंटर बुनियादी ढांचे,दूरसंचार प्रतिष्ठान, और स्वचालित उत्पादन प्रणाली।
वास्तविक दुनिया में यांत्रिक कंपन शायद ही कभी एक दिशा से आता है। नीचे मंजिल पर एक पंप इमारत संरचना के माध्यम से ऊर्ध्वाधर रिंग प्रसारित करता है। एक पास का कन्वेयर पार्श्व स्विंग उत्पन्न करता है।पाइपवर्क के थर्मल विस्तार से कोणीय विस्थापन होता है. एक पासिंग फोर्कलिफ्ट एक तेज, बहु-वेक्टर प्रभाव प्रदान करता है। इनमें से प्रत्येक गड़बड़ी स्रोत एक अलग स्थानिक अक्ष के साथ कार्य करता है और एक-अक्ष आइसोलेटर उनमें से केवल एक को प्रभावी ढंग से संबोधित कर सकता है।
JGX-1278D-292B इस मौलिक सीमा को अपनेआकृति आठ हेलिकल केबल ज्यामिति. स्ट्रैन्डेड संरचना व्यक्तिगत स्टेनलेस स्टील के तारों के बीच हजारों सूक्ष्म संपर्क बिंदुओं बनाता है. जब कंपन ऊर्जा किसी भी दिशा से अलगाव में प्रवेश करता है,इन संपर्क इंटरफेस सापेक्ष सूक्ष्म विस्थापन से गुजरते हैं, ठोस घर्षण के माध्यम से गतिज ऊर्जा को नगण्य गर्मी में परिवर्तित करता है।कूलॉम्ब या हिस्टेरिक डम्पिंगचिपचिपा ढीलापन (जो वेग और द्रव गुणों पर निर्भर करता है) के विपरीत, कूलॉम्ब ढीलापन विस्थापन-निर्भर है और स्वतंत्रता के सभी छह डिग्री में प्रभावी रूप से काम करता हैः तीन ट्रांसलेशनल (X,वाई, जेड) और तीन घूर्णन (पिच, रोल, याई) ।
निम्नलिखित तालिका में सभी तीन प्राथमिक भार अभिविन्यासों के लिए पूर्ण रूप से वर्णित लोड-डिफ्लेक्शन और कठोरता डेटा प्रस्तुत किया गया है।ये मान MIL-STD-810 समकक्ष पद्धति के अनुसार प्रकार II परीक्षण से प्राप्त होते हैं, वाणिज्यिक-औद्योगिक अनुप्रयोगों के लिए अनुकूलित:
| लोडिंग दिशा | अधिकतम स्थैतिक भार | अधिकतम विकृति | कंपन कठोरता | सदमे की कठोरता |
|---|---|---|---|---|
| ऊर्ध्वाधर संपीड़न | 292 N | 43.2 मिमी | 613 KN/m | 278 KN/m |
| 45° कोण ️ संयुक्त संपीड़न और कतरनी | 208.8 N | 61.0 मिमी | 349 KN/m | 138 KN/m |
| पक्षीय ️ कतरनी / रोल | 158.9 N | 45.2 मिमी | 173 KN/m | 173 KN/m |
JGX-1278D-292B मेंशून्य इलास्टोमर, शून्य चिपकने वाले, शून्य हाइड्रोलिक तरल पदार्थ और शून्य बंधे हुए जोड़7*19 स्ट्रैन्डेड 304 स्टेनलेस स्टील केबल से लेकर 6061-T6 एल्यूमीनियम या 304 स्टेनलेस स्टील की सटीक मशीनीकृत रिटर्निंग बार तक प्रत्येक घटक धातु का है।यह सामग्री रणनीति केवल स्थायित्व के बारे में नहीं है; यह सभी ज्ञात अपघटन मार्गों को समाप्त करता है जो इलास्टोमेरिक अलगाव की सेवा जीवन को सीमित करते हैं:
| विफलता तंत्र | इलास्टोमेरिक (रबर) माउंट | JGX-1278D-292B (सभी धातु) |
|---|---|---|
| ओजोन हमला | सतह की दरारें बाहरी संपर्क के 18-36 महीनों के भीतर शुरू होती हैं; दरारें 5 वर्षों के भीतर कार्यात्मक विफलता तक फैलती हैं | कोई प्रभाव नहीं ️ अकार्बनिक स्टेनलेस स्टील ओजोन के लिए रासायनिक रूप से निष्क्रिय है |
| पराबैंगनी (यूवी) विकिरण | पोलीमर चेन के विखंडन से सतह की प्रगतिशील कठोरता होती है; प्रत्यक्ष सूर्य के प्रकाश के 3 वर्षों के बाद 25-40% कठोरता में वृद्धि होती है | कोई प्रभाव नहीं ️ धातु बंधन यूवी फोटॉन ऊर्जा से प्रभावित नहीं है |
| थर्मल साइकिल (-40°C से +80°C) | रबर-धातु बंधन लाइन पर अंतर थर्मल विस्तार इंटरफेस तनाव का कारण बनता है; अंततः बंधन पृथक्करण | अलग करने के लिए कोई बंधा हुआ इंटरफ़ेस नहीं; 304 एसएस सीटीईः 17.2 μm/m·°C; 6061-टी6 सीटीईः 23.6 μm/m·°C |
| रेंगना/संपीड़न सेट | 15-25% स्थायी ऊंचाई हानि 23°C पर स्थिर भार के तहत 2 साल के बाद; उच्च तापमान पर तेजी | शून्य मापने योग्य रेंगना ️ स्टेनलेस स्टील नामित भार पर अपने रिडंडिग बिंदु से नीचे काम करता है |
| तेल और हाइड्रोकार्बन संपर्क | वॉल्यूम सूजन 20-60% (इलास्टोमर प्रकार के आधार पर); भार सहन क्षमता और आयामी स्थिरता का नुकसान | कोई अवशोषण नहीं 304 एसएस सभी हाइड्रोकार्बन, सॉल्वैंट्स और औद्योगिक तरल पदार्थों के लिए अछूता है |
| चक्रात्मक भार के तहत थकान | हाइस्टेरिक हीटिंग आंतरिक तापमान में वृद्धि का कारण बनता है; प्रगतिशील नरमी; अंततः विनाशकारी आंसू | घर्षण को कम करना स्व-सीमित होता है ऊर्जा का अपव्यय से थोक तापमान में नगण्य वृद्धि होती है; डिजाइन भार पर कोई थकान सीमा चिंता नहीं होती |
| नमक छिड़काव क्षरण | स्टील-रबर बंधन किनारे पर गैल्वानिक जंग; जंग जैकिंग बंधे हुए इंटरफ़ेस को विघटित करता है | 304 एसएस निष्क्रिय क्रोमियम ऑक्साइड परत आत्म-शांति संक्षारण प्रतिरोध प्रदान करती है; गैल्वानिक सेल बनाने के लिए कोई असमान धातु बंधन नहीं |
| पैरामीटर | विनिर्देश | नोट्स |
|---|---|---|
| मॉडल | JGX-1278D-292B | JGX = केबल आइसोलेटर; 1278 = 12.7 मिमी केबल, 8 लूप; D = मानक बार; 292 = नामित भार (N); B = बार प्रकार कोड |
| कुल ऊँचाई (एच) | 89 मिमी ±3.30 मिमी | निचली पट्टी के नीचे से ऊपर की पट्टी के ऊपर तक मापा गया, खाली |
| कुल चौड़ाई (W) | 105 मिमी | बार की लंबाई (अंत से अंत तक) |
| इकाई भार | 2.00 किलो | एल्यूमीनियम समर्थन सलाखों के साथ; स्टेनलेस स्टील सलाखों के लिए ~ 35% जोड़ें |
| केबल विनिर्देश | 12.7 मिमी व्यास, 7*19 स्ट्रैंड निर्माण | केबल प्रति 7 तार; तार प्रति 19 तार; प्रकार 304 स्टेनलेस स्टील |
| लूपों की संख्या | 8 | चित्र-आठ ऊपरी और निचले समर्थन सलाखों के बीच हेलिकल घुमावदार |
| घुड़सवार छेद | φ9.0mm (+0.13 / -0.38) छेद के माध्यम से | M8 बोल्ट के लिए फिट रिक्त स्थान; 90° सहित कोण पर काउंटरसंक |
| धागा | M8 * 1.25 मीट्रिक मोटी | रिटेनिंग बार में टैप किया गया; छेद के माध्यम से बार विकल्प भी उपलब्ध है (विकल्प सी, डी विन्यास) |
| माउंटिंग कॉन्फ़िगरेशन | ए, बी, सी, डी, ई, एस | 6 मानक विन्यासः घुमावदार/थ्रू-होल, शीर्ष/नीचे पट्टी अभिविन्यास के संयोजन |
| उद्योग | उपकरण संरक्षित | प्राथमिक अलगाव की आवश्यकता | JGX-1278D-292B लाभ |
|---|---|---|---|
| डाटा सेंटर | सर्वर रैक, स्टोरेज एरे, यूपीएस मॉड्यूल, सीआरएसी यूनिट | भूकंपीय घटना सुरक्षा + फैन-मोटर कंपन से निरंतर अलगाव | सभी धातु = वायु प्रवाह मार्गों में शून्य आउटगैसिंग; अग्नि-सुरक्षित; बहु-मंजिला भूकंपीय बहाव के लिए 3 डी अलगाव |
| दूरसंचार | 4जी/5जी बेसबैंड इकाइयां, माइक्रोवेव बैकहॉल रेडियो, फाइबर वितरण फ्रेम | बाहरी सभी मौसम में स्थायित्व + टॉवर के झूलने से निम्न आवृत्ति संरचनात्मक कंपन | कोई सुरक्षात्मक आवरण की आवश्यकता नहीं है; 20+ वर्ष की फील्ड लाइफटाइम बिना साइट पर रखरखाव यात्राओं के |
| अर्धचालक निर्माण | लिथोग्राफ़ी स्टेपर, वेफर सोंडर, मेट्रोलॉजी उपकरण, कंपन से अछूता ऑप्टिकल टेबल | कक्षा 1-100 के स्वच्छ कक्षों में उप-माइक्रोन कंपन नियंत्रण | कोई कण बहाव नहीं; नसबंदी योग्य; निर्वात वातावरण में डम्पिंग बनाए रखता है (कोई आउटगैजिंग नहीं) |
| औद्योगिक स्वचालन | सीएनसी मशीन नियंत्रक, रोबोटिक आधार, लेजर कटर फ्रेम, स्वचालित निरीक्षण कक्ष | माइक्रोन स्तर की स्थिति की दोहराव को बनाए रखने के लिए बहु-अक्ष स्थिरता | एक साथ संपीड़न + कतरनी + रोल अलगाव; समय के साथ कोई बहाव नहीं |
| तेल एवं गैस ️ प्रसंस्करण | गैस टरबाइन नियंत्रण के लिए कैबिनेट, कंप्रेसर स्टेशन SCADA कैबिनेट, रखरखाव हस्तांतरण मीटरिंग पैनल | निरंतर मशीन कंपन + कभी-कभी दबाव वृद्धि क्षणिक | हाइड्रोकार्बन प्रतिरोधी; खतरनाक क्षेत्र संगत (सभी धातु = कोई स्थिर चार्ज संचय नहीं) |
| विद्युत उत्पादन | जनरेटर सेट नियंत्रण कक्ष, उत्तेजना पैनल, टरबाइन पर्यवेक्षण उपकरण | टरबाइन के आवरण के निकट उच्च तापमान + निरंतर घूर्णन मशीनरी कंपन | +300°C तक स्थिर; तेल/ईंधन के छिड़काव प्रतिरोधी; गैर-ज्वलनशील |
| समुद्री ️ वाणिज्यिक पोत | ब्रिज नेविगेशन कंसोल, डायनामिक पोजिशनिंग सिस्टम, सैटेलाइट संचार टर्मिनल | मिश्रित इंजन कंपन + समुद्र की स्थिति से प्रेरित पोत गति + नमक वातावरण | नमक कोहरे प्रतिरोधी 304 एसएस; बहु-अक्ष एक साथ पिच + रोल + कंपन को संभालता है; पुल प्रतिष्ठानों के लिए कॉम्पैक्ट |
| रेलवे बुनियादी ढांचा | ट्रैकसाइड सिग्नलिंग उपकरण, एक्सल काउंटर कैबिनेट, प्लेटफॉर्म यात्री सूचना प्रणाली, सुरंग संचार नोड्स | ट्रेन के गुजरने से प्रेरित ग्राउंड कंपन + सभी मौसम में बाहरी संपर्क | शून्य रखरखाव दूरस्थ तैनाती; 20 हर्ट्ज से कम प्रभावी निम्न आवृत्ति अलगाव |
| चिकित्सा एवं जीवन विज्ञान | एमआरआई कोल्ड हेड चिलर, सीटी गेंट्री सपोर्ट सिस्टम, प्रयोगशाला सेंट्रीफ्यूज बेंच, क्लीनरूम रोबोटिक वर्क सेल | कठोर प्रदूषण नियंत्रण के साथ बाँझ/नियंत्रित वातावरण में कंपन पृथक्करण | ऑटोक्लेवेबल, EtO और गामा नसबंदी योग्य; कोई आउटगैजिंग नहीं; कोई एलेस्टोमर कणों का बहाव नहीं |
| विकल्प | सामग्री | सतह उपचार | अनुशंसित वातावरण |
|---|---|---|---|
| ए | एल्यूमीनियम मिश्र धातु 6061-T6 | सफेद एनोडाइजिंग (10-15 μm) | इनडोर इंडस्ट्रियल; डाटा सेंटर; जलवायु-नियंत्रित परिसर; उपस्थिति के प्रति संवेदनशील प्रतिष्ठान |
| बी | एल्यूमीनियम मिश्र धातु 6061-T6 | हार्ड एनोडाइजिंग (25-50 μm, 350-500 HV) | आउटडोर; घर्षण/धूल वाले वातावरण; उच्च कंपन वाले स्थान जहां फ्रिटिंग पहनना चिंता का विषय है |
| सी | स्टेनलेस स्टील 304 | कोई नहीं (गतिशील ऑक्साइड परत) | अपतटीय; तटीय (<5 किमी); रासायनिक संयंत्र; खाद्य एवं औषधि; कोई भी ऐसा संयंत्र जो वजन से अधिक संक्षारण प्रतिरोध को प्राथमिकता देता है |
| मॉडल | ऊर्ध्वाधर भार (एन) | एच (मिमी) | W (मिमी) | वजन (किलो) | के लिए सर्वश्रेष्ठ |
|---|---|---|---|---|---|
| JGX-1278D-370B | 370 | 76 | 92 | 1.81 | सबसे भारी कॉम्पैक्ट उपकरण |
| JGX-1278D-310B | 310 | 83 | 102 | 1.91 | भारी औद्योगिक मशीनरी |
| ★ JGX-1278D-292B | 292 | 89 | 105 | 2.00 | सटीक उपकरण, डाटा सेंटर |
| JGX-1278D-235B | 235 | 95 | 121 | 2.22 | मध्यम वजन के पंप और कंप्रेसर |
| JGX-1278D-199B | 199 | 108 | 133 | 2.40 | सामान्य औद्योगिक उपकरण |
| JGX-1278D-176B | 176 | 124 | 144 | 2.70 | हल्के यंत्र, पंखे के संयोजन |
| JGX-1278D-154B | 154 | 137 | 156 | 2.90 | इलेक्ट्रॉनिक आवरण, छोटे पैनल |
| JGX-1278D-122B | 122 | 155 | 180 | 3.09 | संवेदनशील हल्के उपकरण |
प्रत्येक JGX-1278D-292B का उत्पादन एकआईएसओ 9001:2015प्रमाणित गुणवत्ता प्रबंधन प्रणाली. विनिर्माण नियंत्रण में शामिल हैंः
2005 में स्थापित और शानक्सी, चीन में मुख्यालय, शीआन होान कंपन अलगाव, सदमे अवशोषण,और दुनिया भर में वाणिज्यिक और औद्योगिक बाजारों के लिए ऊर्जा अपव्यय समाधानहमारे 500 से अधिक कर्मचारियों में 100 से अधिक इंजीनियरिंग और गुणवत्ता आश्वासन पेशेवर शामिल हैं। हमारे 35 से अधिक देशों के निर्यात पदचिह्न में औद्योगिक मशीनरी OEM शामिल हैं,इंजीनियरिंग और खरीद ठेकेदार, विश्वसनीयता और रखरखाव टीमों, और उपकरणों के आधुनिकीकरण के विशेषज्ञों।
हमारे उत्पाद पोर्टफोलियो में तार रस्सी अलगाव (JGX, GR, GRY श्रृंखला), रबर-धातु समग्र माउंट, कॉइल स्प्रिंग अलगाव, घर्षण डिमपर्स,और अनुप्रयोग-विशिष्ट अनुकूलित अलगाव इकट्ठाहम उन्नत डम्पिंग सामग्री, गैर-रैखिक संरचनात्मक गतिशीलता और परिमित तत्व आधारित अलगावकर्ता प्रदर्शन अनुकूलन में एक सक्रिय आर एंड डी कार्यक्रम बनाए रखते हैं।
उद्धरण का अनुरोध करें या तकनीकी परामर्श का समय निर्धारित करें:अपने उपकरण विनिर्देशों √ समर्थित वजन, माउंटिंग पदचिह्न आयाम, परिचालन वातावरण की स्थिति,और कंपन पृथक्करण प्रदर्शन लक्ष्यों और हमारे अनुप्रयोग इंजीनियरिंग टीम एक कार्य दिवस के भीतर एक अनुकूलित JGX-1278 श्रृंखला सिफारिश के साथ जवाब देंगेसभी उद्धरण अनुरोधों के साथ लोड-वितरण सत्यापन शामिल है।
