JGX-0958D-108A वायर रोप वाइब्रेशन आइसोलेटर प्री-वैलिडेटेड FEA मॉडल रिवर्स इंजीनियरिंग सपोर्ट

JGX-0958D-108A तार रस्सी कंपन अलगावकर्ताः मान्य सिमुलेशन मॉडल के साथ इंजीनियरिंग-ग्रेड कंपन नियंत्रण

तार रस्सी कंपन पृथक क्या है और यह कैसे काम करता है?

तार रस्सी कंपन पृथक एक निष्क्रिय यांत्रिक उपकरण है जो कंपन ऊर्जा को कम करता हैकूलॉम्ब घर्षण डिम्पिंगस्टील के तार के अलग-अलग तारों के बीच सूखे घर्षण उत्पन्न होते हैं क्योंकि रस्सी की कॉइल लोड के तहत झुक जाती है।,JGX-0958D-108A अपने 133 व्यक्तिगत तारों के बीच माइक्रोस्कोपिक इंटरफेस पर ऊर्जा फैलाता है (7 स्ट्रैंड्स * 19 स्ट्रैंड प्रति स्ट्रैंड), एक रखरखाव मुक्त निर्माण,कण मुक्त डिमपिंग तंत्र जो उम्र या तापमान चक्र के साथ बिगड़ता नहीं है.

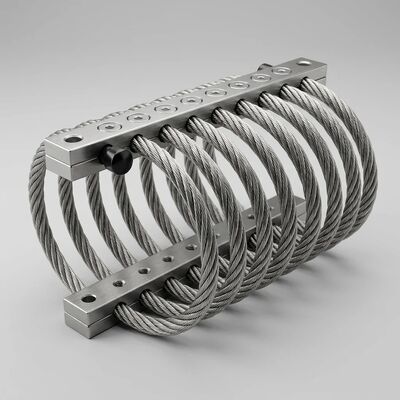

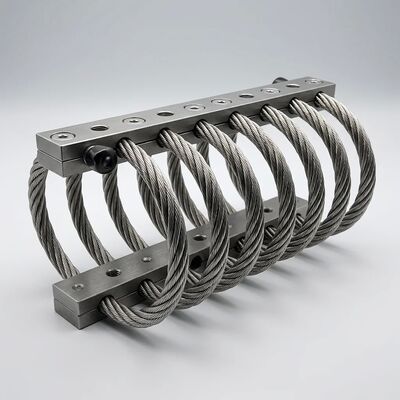

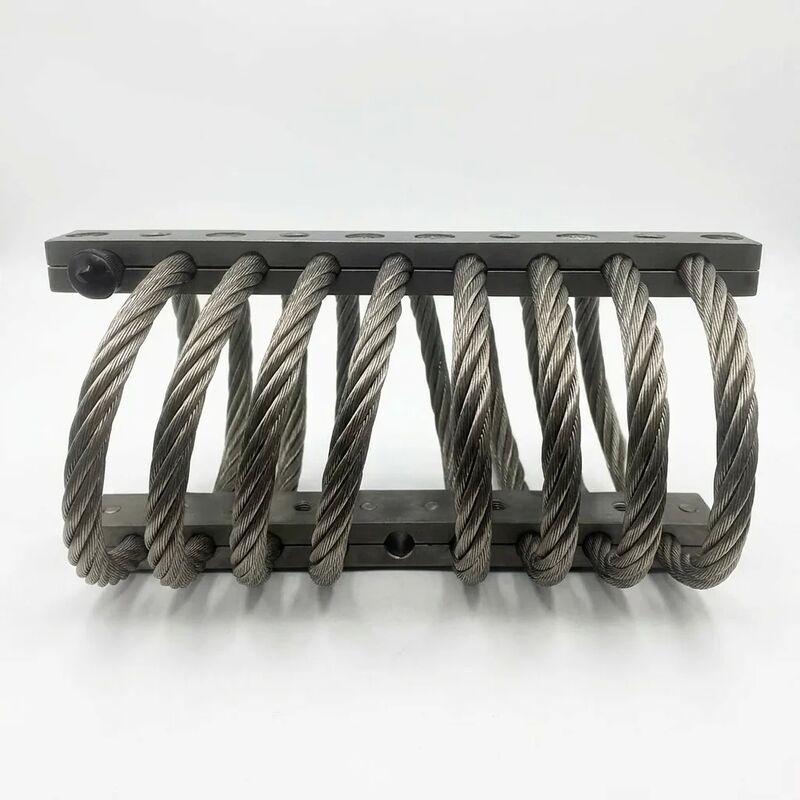

JGX-0958D-108A तीन घटकों से बना हैः एक हेलिकल घुमावदार 7 * 19 स्टेनलेस स्टील 304 तार रस्सी (6.4 मिमी नाममात्र व्यास, 8 सक्रिय लूप),ऊपरी और निचले 6061-T6 एल्यूमीनियम मिश्र धातु क्लैंपिंग ब्लॉक के साथ एक कठिन anodized सतह खत्म, और चार M10 स्टेनलेस स्टील की बांधने वाले बोल्ट जब एक कंपन स्रोत और संरक्षित संरचना के बीच माउंट किया जाता है, तार रस्सी कॉइल इनपुट उत्तेजना के जवाब में झुकता है,एक एकल कॉम्पैक्ट तत्व में कठोरता (लोड सपोर्ट) और डम्पिंग (ऊर्जा अपव्यय) दोनों प्रदान करते हुए गतिज ऊर्जा को नगण्य गर्मी में परिवर्तित करने वाला नियंत्रित इंटर-स्ट्रैंड घर्षण उत्पन्न करना.

पूर्व-प्रमाणित एफईए मॉडलः अपने डिजाइन चक्र को 2 ¢ 3 सप्ताह तक छोटा करें

कंपन पृथक के चयन में एक निरंतर चुनौती कैटलॉग डेटा और वास्तविक दुनिया में स्थापित प्रदर्शन के बीच की खाई है।स्थैतिक भार रेटिंग आपको बताता है कि क्या अलगाव वजन का समर्थन कर सकते हैं; वे आपको यह नहीं बताते कि यह आपके विशिष्ट उत्तेजना आवृत्ति, माउंटिंग अभिविन्यास और लगाव कठोरता पर गतिशील रूप से कैसे व्यवहार करेगा। परंपरागत रूप से इस अंतर को बंद करने के लिए नमूने ऑर्डर करने की आवश्यकता होती है,भवन के परीक्षण के लिए उपकरण, शेकर टेबल विशेषता चलाने, और एक प्रक्रिया है कि आम तौर पर प्रति डिजाइन चक्र 2~3 सप्ताह का उपभोग दोहराया।

JGX-0958D-108A इस से संबंधित हैपूर्व-प्रमाणित एफईए सिमुलेशन मॉडलइंजीनियरिंग संपार्श्विक के रूप में शामिल किया गया है. प्रत्येक मॉडल को 6-डीओएफ इलेक्ट्रोडायनामिक शेकर टेबल से भौतिक परीक्षण डेटा के साथ सहसंबंधित किया गया है,इन प्रमुख आउटपुट के लिए ± 5% के भीतर सिमुलेशन-से-माप सटीकता प्राप्त करना:

• स्थैतिक भार-विक्षेपण वक्रसंपीड़न, तनाव और कतरनी लोडिंग दिशाओं में
• गतिशील कठोरता (K*) और हानि कारक (η)उत्तेजना आयाम के कार्यों के रूप में (0.1 मिमी से 2.0 मिमी शिखर से शिखर तक)
• पारगम्यता (टी)नामित भार पर 5 हर्ट्ज से 500 हर्ट्ज तक की आवृत्ति सीमा में
• हाइस्टेरिसिस लूप का आकार और क्षेत्रफलचक्र प्रति ऊर्जा अपव्यय के साथ प्रत्यक्ष संबंध
• अनुनाद प्रवर्धन कारक (Q)पहले तीन मोडल आवृत्तियों के लिए

ये मॉडल Ansys Mechanical, Abaqus, और COMSOL Multiphysics के साथ संगत प्रारूप में वितरित किए जाते हैं,संरचनात्मक गतिशीलता टीम को JGX-0958D-108A को सीधे सिस्टम स्तर के मॉडल में छोड़ने और हार्डवेयर खरीद के लिए प्रतिबद्ध होने से पहले अलगाव प्रदर्शन का मूल्यांकन करने की अनुमति देना.

रिवर्स इंजीनियरिंग सेवा: एक व्यवस्थित 4-चरण पद्धति

जब उत्पादन मशीनरी कंपन अलगावकों पर निर्भर करती है जो अब निर्मित नहीं होते हैं क्योंकि मूल आपूर्तिकर्ता ने उत्पाद लाइन को बंद कर दिया है, अपने उपकरण को बदल दिया है,या व्यवसाय से बाहर चला गया है, उपकरण के मालिक को विकल्पों का एक अप्रिय सेट का सामना करना पड़ता है: बुढ़ापे की वजह से घटती अलगाव क्षमता स्वीकार करें, महंगी कस्टम री-डिज़ाइन का आदेश दें या पूरी मशीन को बदलें।JGX-0958D-108A प्लेटफार्म अपनी एकीकृत रिवर्स इंजीनियरिंग सेवा के माध्यम से एक चौथा विकल्प प्रदान करता है.

चरण 1: मेट्रोलॉजी और प्रलेखन (3-5 कार्यदिवस)

• ±0.05 मिमी की सटीकता के साथ बाहरी लिफाफा ज्यामिति को कैप्चर करने के लिए मौजूदा अलगावकर्ता का 3 डी लेजर स्कैनिंग
• माउंटिंग इंटरफेस मापनः बोल्ट छेद व्यास, केंद्र से केंद्र की दूरी, धागा विनिर्देश, और काउंटरबोर गहराई
• तार रस्सी मिश्र धातु ग्रेड और क्लैंपिंग ब्लॉक संरचना निर्धारित करने के लिए एक्सआरएफ (एक्स-रे फ्लोरोसेंस) विश्लेषण के माध्यम से सामग्री की पहचान
• स्थापना के अभिविन्यास, आसन्न रिक्त क्षेत्रों और प्रतिस्थापन डिजाइन को सूचित करने वाले किसी भी दृश्यमान पहनने या संक्षारण पैटर्न का फोटोग्राफिक दस्तावेज

चरण 2: प्रदर्शन विशेषता (5-7 कार्यदिवस)

• कक्षा 0.5 लोड सेल सटीकता के साथ एक सार्वभौमिक परीक्षण मशीन पर सभी तीन लोडिंग अक्षों में स्थैतिक भार-विक्षेपण परीक्षण
• एक विद्युत गतिशील शेकर पर गतिशील विशेषताः 5 हर्ट्ज से 500 हर्ट्ज तक स्वीप-सिन इनपुट, प्रसारणशीलता और चरण कोण को मापने
• आघात प्रतिक्रिया परीक्षणः अलगावकर्ता के आघात क्षीणन व्यवहार को पकड़ने के लिए 15 ग्राम, 30 ग्राम और 50 ग्राम पर आधा-सिनस पल्स इनपुट
• प्रति चक्र ऊर्जा अपव्यय को मात्रात्मक करने के लिए 0.5 मिमी, 1.0 मिमी और 2.0 मिमी विस्थापन आयामों पर हाइस्टेरिसिस लूप निष्कर्षण

चरण 3: एफईए सहसंबंध और अनुकूलन (5-7 कार्यदिवस)

• चरण 2 के मापों के अनुरूप ± 5% के भीतर उच्च निष्ठा वाले FEA मॉडल का निर्माण
• तार रस्सी व्यास (4,8~9,5 मिमी रेंज), कॉइल की संख्या (6~12 लूप), और क्लैंपिंग ज्यामिति का पैरामीटर अनुकूलन एक ही लिफाफे के भीतर समान या बेहतर प्रदर्शन प्राप्त करने के लिए
• वर्षा प्रवाह चक्र गणना और Miner's नियम का उपयोग करके थकान जीवन भविष्यवाणी, न्यूनतम 10 को लक्षित करना⁷नामित भार पर चक्र धीरज

चरण 4: योग्यता और वितरण (10-15 कार्यदिवस)

• अनुकूलित विनिर्देश के अनुसार विन्यस्त 5 प्रोटोटाइप JGX-0958D-108A इकाइयों का निर्माण
• एक ही शेकर सेटअप पर मूल अलगाव के खिलाफ बैक-टू-बैक गतिशील परीक्षण
• सभी मापे गए मापदंडों पर मूल बनाम प्रतिस्थापन प्रदर्शन की तुलना करने वाली योग्यता परीक्षण रिपोर्ट का वितरण
• पूर्ण सामग्री ट्रेसेबिलिटी दस्तावेज के साथ प्रमाणित प्रतिस्थापन अलगावकर्ताओं का अंतिम उत्पादन रन और शिपमेंट

कण-मुक्त डम्पिंगः क्लीनरूम संगतता चयन समीकरण को क्यों बदलती है

आईएसओ 14644-1 स्वच्छ कक्ष वर्गीकरण हवा में मौजूद कणों की सांद्रता पर सख्त सीमाएं लगाता है। A single elastomeric vibration mount in a Class 5 (ISO 5 / FED STD 209E Class 100) semiconductor fab can shed enough microscopic rubber particles over its 3–5 year service life to trigger particle count excursions during routine environmental monitoringतार रस्सी पृथक करने वाले घटक स्तर पर इस विफलता मोड को समाप्त करते हैं।

JGX-0958D-108A ̊ का डम्पिंग तंत्र विशुद्ध रूप से यांत्रिक है: क्योंकि 7*19 रस्सी निर्माण के भीतर 133 व्यक्तिगत स्टेनलेस स्टील के तार झुकने के दौरान एक दूसरे के खिलाफ स्लाइड करते हैं,वे बिना घर्षण के नियंत्रित घर्षण उत्पन्न करते हैं, बिना बहने के, और बिना स्नेहन की आवश्यकता है. कोई इलास्टोमेरिक तत्व नहीं है, कोई चिपकने वाला बंधन नहीं है, कोई कोटिंग नहीं है कि delaminate कर सकते हैं,और कोई कार्बनिक सामग्री नहीं है जो वैक्यूम वातावरण में बाहर निकल सकती है. 6061-T6 एल्यूमीनियम क्लैंपिंग ब्लॉकों पर हार्ड एनोडाइज्ड सतह एल्यूमीनियम ऑक्साइड धूल उत्पन्न किए बिना पहनने के प्रतिरोध प्रदान करती है। यह JGX-0958D-108A को उपयुक्त बनाता हैः

• अर्धचालक विनिर्माणवेफर स्टेपर, सीएमपी (रासायनिक यांत्रिक समतलकरण) उपकरण, आयन प्रत्यारोपण, और लिथोग्राफी ट्रैक सिस्टम जहां उप-0.1 μm कण दूषित होने से डाई उपज का नुकसान हो सकता है
• औषधीय उत्पादन:एसेप्टिक भरने वाले अलगावकर्ता, थर्मल फ्रीजर ट्रे स्टैक, टैबलेट प्रेस कंपन अलगाव, और साफ-इन-प्लेस (सीआईपी) सिस्टम माउंट जो बार-बार धोने के चक्रों के संपर्क में हैं
• ऑप्टिक्स और फोटोनिक्स:लेजर इंटरफेरोमीटर टेबल, ऑप्टिकल कोटिंग कक्ष, फाइबर ऑप्टिक ड्रॉ टावर,और दूरबीन माउंट पृथक्करण जहां ऑप्टिकल सतहों पर कणों के जमा होने से संचरण बिगड़ता है और भटकती रोशनी बढ़ जाती है
• इलेक्ट्रॉन माइक्रोस्कोपीःएसईएम और टीईएम स्तंभ पृथक्करण जहां कंपन से प्रेरित छवि धुंधलापन और कणों से प्रेरित स्तंभ दूषितता दोनों ही संकल्प को कम करते हैं
• परिशुद्धता मापिकीःसमन्वय मापने की मशीन (सीएमएम) ग्रेनाइट बेस आइसोलेशन, गोलता परीक्षक, सतह प्रोफाइलमीटर और गेज ब्लॉक कैलिब्रेशन स्टेशन

JGX-0958D-108A पूर्ण तकनीकी विनिर्देश

JGX-0958D-108A एलास्टोमेरिक आइसोलेटर की तुलना में कैसे करता है?

अक्सर पूछे जाने वाले प्रश्न

मॉडल संख्या JGX-0958D-108A का क्या अर्थ है?उपसर्ग ¥JGX" निर्माता के तार रस्सी अलगाव उत्पाद परिवार की पहचान करता है। ¥0958" इस लिफाफे वर्ग के लिए आकार और विन्यास कोड है।′′D" दो-क्लैम्प माउंटिंग कॉन्फ़िगरेशन को दर्शाता है (वायर रस्सी कॉइल को पकड़ने वाले दो एल्यूमीनियम ब्लॉक).108" किलोग्राम में नामित संपीड़न भार है। ¥A" प्रत्यय SS304 तार रस्सी और 6061-T6 एल्यूमीनियम ब्लॉक के साथ मानक विन्यास को इंगित करता है।

क्या मैं अपने मौजूदा सिमुलेशन सॉफ्टवेयर के साथ एफईए मॉडल का उपयोग कर सकता हूँ?पूर्व-प्रमाणित FEA मॉडल एक तटस्थ फ़ाइल प्रारूप में वितरित किए जाते हैं जो Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+), और Nastran (बल्क डेटा डेक के माध्यम से) में आयात किए जा सकते हैं।यदि आपकी टीम एक अलग समाधान का उपयोग करता है, प्रारूप रूपांतरण समर्थन के लिए हमारे अनुप्रयोग इंजीनियरिंग समूह से संपर्क करें.

रिवर्स इंजीनियरिंग परियोजना शुरू करने के लिए आवश्यक न्यूनतम जानकारी क्या है?हमें मौजूदा अलगावकर्ता के परिधि आयामों की आवश्यकता होती है (प्रारंभिक मूल्यांकन के लिए एक पैमाने के संदर्भ के साथ एक तस्वीर अक्सर पर्याप्त होती है), समर्थित द्रव्यमान का अनुमान,और मशीन की प्रमुख कंपन आवृत्ति या ऑपरेटिंग गतिइन तीन इनपुट से हमारी आवेदन टीम परियोजना का दायरा देख सकती है और 2 कार्य दिवसों के भीतर एक ठोस उद्धरण प्रदान कर सकती है।

क्या कठोर एनोडाइज्ड सतह समय के साथ खराब हो जाती है?टाइप III हार्ड एनोडाइज परत की मोटाई 2550 μm है और विकर्स कठोरता 350-400 HV है। सामान्य औद्योगिक उपयोग में, the clamping block surface that contacts the wire rope experiences negligible wear because the rope-to-block interface is static (no sliding motion)—all damping motion occurs within the wire rope coil itself.
