JGX-0958D-108A तार रस्सी कंपन अलगाव 100% पुनर्नवीनीकरण डिजाइन सुरक्षित आपूर्ति श्रृंखला एलटीए समर्थन

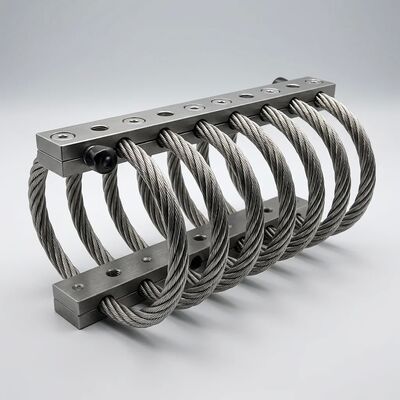

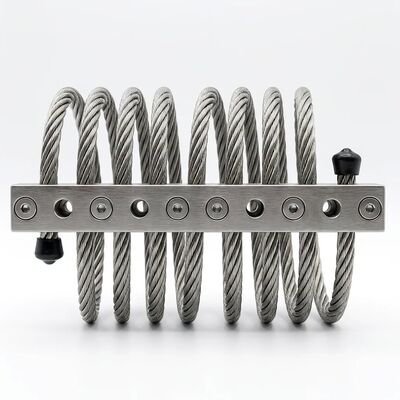

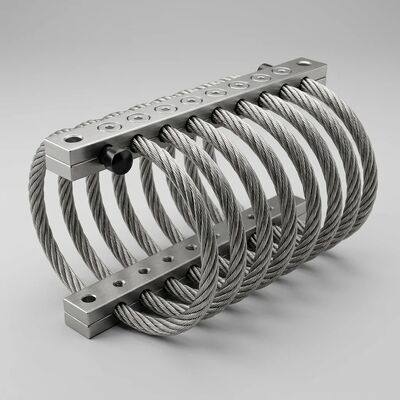

JGX-0958D-108A वायर रस्सी कंपन आइसोलेटर: आपूर्ति निरंतरता की गारंटी के साथ स्थायी औद्योगिक कंपन नियंत्रण

कंपन अलगाव घटक चयन में स्थिरता क्यों मायने रखती है

औद्योगिक खरीद एक बुनियादी बदलाव के दौर से गुजर रही है। पर्यावरण अनुपालन, जो एक बार विनिर्देशन प्रक्रिया के अंत में एक बॉक्स-टिकिंग अभ्यास था, अब तीन अभिसरण शक्तियों द्वारा संचालित एक फ्रंट-एंड चयन मानदंड है: कॉर्पोरेट ईएसजी (पर्यावरण, सामाजिक और शासन) रिपोर्टिंग जनादेश, यूरोपीय संघ और उभरते बाजारों में विस्तारित उत्पादक जिम्मेदारी (ईपीआर) नियम, और कार्बन सीमा समायोजन तंत्र जो उच्च एम्बेडेड कार्बन वाले उत्पादों को दंडित करते हैं। विनम्र कंपन आइसोलेटर - एक घटक जिसे अक्सर अकेले इकाई मूल्य पर चुना जाता है - एक छिपी हुई पर्यावरणीय लागत वहन करता है जो मशीन के 20 साल के परिचालन जीवन में हर प्रतिस्थापन चक्र में जमा होता है।

JGX-0958D-108A इसे भौतिक स्तर पर संबोधित करता है। इसकी संरचनात्मक सरलता-दो सामग्रियाँ, दो पुनर्चक्रण धाराएँ- बहु-सामग्री इलास्टोमेरिक माउंट में निहित जीवन के अंत की निपटान लागत और पर्यावरणीय बोझ को समाप्त करता है जो रबर को वल्कनीकरण चिपकने वाले पदार्थों के साथ स्टील से जोड़ता है, जिससे एक ऐसा मिश्रण बनता है जिसे रीसाइक्लिंग के लिए आर्थिक रूप से अलग नहीं किया जा सकता है।

सामग्री संरचना और पुनर्चक्रण: एक घटक-स्तरीय विश्लेषण

स्टेनलेस स्टील 304 तार रस्सी (7*19 निर्माण, Ø6.4 मिमी)

• वजन प्रति यूनिट:लगभग 0.52 किग्रा (कुल इकाई द्रव्यमान का 61%)
• मिश्र धातु संरचना:Fe-18Cr-8Ni-0.08C (अधिकतम), पूरी तरह से ऑस्टेनिटिक माइक्रोस्ट्रक्चर
• पुनर्चक्रण मार्ग:स्टेनलेस स्टील स्क्रैप ग्रेड 304, वैश्विक स्तर पर सभी लौह और अलौह धातु पुनर्चक्रणकर्ताओं द्वारा स्वीकार किया जाता है
• स्क्रैप मूल्य:आमतौर पर एलएमई निकल का 50-65% + क्रोमियम-समायोजित स्टेनलेस स्टील स्क्रैप इंडेक्स
• पुनर्चक्रण ऊर्जा:प्राथमिक उत्पादन ऊर्जा का लगभग 30% (इलेक्ट्रिक आर्क फर्नेस मार्ग)
• पुनर्चक्रण गिरावट:कोई नहीं—SS304 को मिश्रधातु के गुणों के नुकसान के बिना अनंत काल तक पुनर्चक्रित किया जा सकता है

6061-टी6 एल्यूमिनियम मिश्र धातु क्लैंपिंग ब्लॉक (हार्ड एनोडाइज्ड)

• वजन प्रति यूनिट:लगभग 0.30 किग्रा (कुल इकाई द्रव्यमान का 35%), दो ब्लॉक)
• मिश्र धातु संरचना:Al-1.0Mg-0.6Si-0.28Cu-0.2Cr, वर्षा-T6 तापमान तक कठोर
• पुनर्चक्रण मार्ग:गढ़ा हुआ एल्यूमीनियम स्क्रैप ग्रेड, सरल चुंबकीय पृथक्करण द्वारा स्टेनलेस स्टील से अलग किया गया
• स्क्रैप मूल्य:आमतौर पर एलएमई प्राथमिक एल्यूमीनियम मूल्य का 60-75% (उच्च ग्रेड गढ़ा स्क्रैप प्रीमियम)
• पुनर्चक्रण ऊर्जा:प्राथमिक एल्युमीनियम उत्पादन ऊर्जा का लगभग 5% (95% ऊर्जा बचत बनाम हॉल-हेरोल्ट गलाने)
• हार्ड एनोडाइज संगतता:एनोडिक ऑक्साइड परत (<50 μm Al₂O₃) एल्युमीनियम रीमेल्टिंग के दौरान पिघले हुए नमक के प्रवाह में घुल जाती है, बिना पिघले को दूषित किए।

जीवन के अंतिम भाग को अलग करने की प्रक्रिया (प्रति यूनिट 60 सेकंड से कम)

1. मानक 17 मिमी सॉकेट रिंच का उपयोग करके चार M10 * 1.5 मिमी A2-70 स्टेनलेस स्टील बोल्ट निकालें
2. तार रस्सी के तार से दो एल्यूमीनियम क्लैंपिंग ब्लॉकों को अलग करें
3. बोल्ट और तार रस्सी के तार को लौह/स्टेनलेस स्टील रीसाइक्लिंग बिन में डालें
4. एल्युमीनियम क्लैम्पिंग ब्लॉकों को एल्युमीनियम रीसाइक्लिंग बिन में डालें
5. पीई बैग और नालीदार कार्टन पैकेजिंग को मानक कागज/प्लास्टिक अपशिष्ट धाराओं के माध्यम से रीसायकल करें

परिणाम: लैंडफिल के लिए शून्य किलोग्राम। शून्य खतरनाक अपशिष्ट वर्गीकरण। शून्य निपटान लागत. मौजूदा कमोडिटी कीमतों पर संभावित स्क्रैप मेटल रिकवरी मूल्य लगभग 0.30-0.50 अमेरिकी डॉलर प्रति यूनिट है।

सुरक्षित आपूर्ति श्रृंखला: शून्य उत्पादन रुकावट के लिए एक त्रि-स्तरीय वास्तुकला

एक कंपन आइसोलेटर आम तौर पर मशीन की सामग्री लागत के 1% से कम का प्रतिनिधित्व करता है, लेकिन इसकी अनुपस्थिति पूरी असेंबली लाइन को रोक सकती है। यह विषमता - कम इकाई लागत, विनाशकारी कमी प्रभाव - घटक चयन में आपूर्ति श्रृंखला लचीलेपन को सबसे कम महत्व दिया गया गुण बनाती है। JGX-0958D-108A आपूर्ति श्रृंखला को अतिरेक के तीन स्तरों के आसपास तैयार किया गया है ताकि यह सुनिश्चित किया जा सके कि कोई भी घटना डिलीवरी को बाधित न कर सके।

टियर 1: लंबवत रूप से एकीकृत विनिर्माण (एकल सुविधा, पूर्ण प्रक्रिया नियंत्रण)

• तार रस्सी बनाना:बंद-लूप तनाव नियंत्रण (±2% वाइंडिंग प्रीलोड सटीकता) के साथ 6-अक्ष सीएनसी तार झुकने वाली मशीन। टूलींग परिवर्तन के बिना 6 से 12 लूप और 4.8 मिमी से 9.5 मिमी तक के व्यास वाले कॉइल काउंट के लिए प्रोग्राम करने योग्य
• क्लैंपिंग ब्लॉक मशीनिंग:इन-प्रोसेस प्रोबिंग (रेनिशॉ ओएमपी40) के साथ 5-अक्ष सीएनसी मिलिंग केंद्र। प्रत्येक भाग पर स्वचालित आयामी निरीक्षण: बोल्ट छेद व्यास (एम10 +0.2/-0 मिमी), केंद्र-से-केंद्र रिक्ति (120 ± 0.1 मिमी * 80 ± 0.1 मिमी), और समान क्लैंपिंग दबाव वितरण सुनिश्चित करने के लिए रस्सी नाली त्रिज्या
• संयोजन और परीक्षण:37.5 ± 2.5 एनएम तक वायवीय टॉर्क-नियंत्रित बन्धन। सांख्यिकीय प्रक्रिया नियंत्रण के लिए डेटा लॉगिंग के साथ, 108 किलोग्राम संपीड़न पर 100% स्थैतिक लोड-विक्षेपण सत्यापन

टियर 2: भौगोलिक पृथक्करण के साथ दोहरे स्रोत वाला कच्चा माल

• SS304 वायर रॉड (5.5 मिमी):विभिन्न प्रांतों में स्थित दो ISO 9001-प्रमाणित मिलें, प्रत्येक में स्वतंत्र पिघलने, रोलिंग और तार खींचने की क्षमता है। तन्यता परीक्षण (यूटीएस ≥ 515 एमपीए, वाईएस ≥ 205 एमपीए, बढ़ाव ≥ 35%) और मेटलोग्राफिक अनाज आकार सत्यापन (एएसटीएम ई112 अनाज आकार 6-8) के साथ त्रैमासिक ऑडिट
• 6061-टी6 एल्यूमीनियम प्लेट (25 मिमी मोटी):अलग-अलग बिलेट कास्टिंग संचालन के साथ दो एक्सट्रूज़न आपूर्तिकर्ता। T6 टेम्परेचर की पुष्टि के लिए चालकता सत्यापन (न्यूनतम 40-45% IACS) के साथ ASTM B209 से प्रमाणित
• सुरक्षा स्टॉक:ग्राहक ऑर्डर बैकलॉग से स्वतंत्र 90 दिनों की कच्चे माल की सूची बनाए रखी गई। मशीनिंग कार्य आदेश जारी होने तक विशिष्ट ग्राहक आदेशों के लिए कच्चा माल आवंटित नहीं किया जाता है

टियर 3: दीर्घकालिक समझौता (एलटीए) कार्यक्रम संरचना

• मूल्य निर्धारण:आधार मूल्य 12-महीने की अवधि के लिए लॉक किया गया है, जिसे भारित सूचकांक के अनुसार सालाना समायोजित किया जाता है: 40% एलएमई एल्युमीनियम (3-माह विक्रेता), 30% एलएमई निकल (3-माह विक्रेता), 15% चीन सीपीआई, 15% तय। वार्षिक समायोजन ±8% तक सीमित है। पूर्ण मूल्य पारदर्शिता-सूचकांक मान और गणना प्रत्येक त्रैमासिक व्यापार समीक्षा में प्रकाशित की जाती है
• क्षमता आवंटन:गारंटीशुदा उत्पादन स्लॉट प्रति कैलेंडर तिमाही टुकड़ों में मापा जाता है। 120-दिवसीय रोलिंग पूर्वानुमान मासिक रूप से अद्यतन किया जाता है; पूर्वानुमान विंडो के भीतर पक्के ऑर्डर को स्पॉट ऑर्डर पर प्राथमिकता दी जाती है
• डिलिवरी शेड्यूलिंग:एलटीए के विरुद्ध निर्धारित रिलीज ऑर्डर आपके उत्पादन ताल से मेल खाने वाले साप्ताहिक या द्वि-साप्ताहिक शिपमेंट की अनुमति देते हैं। ईडीआई (इलेक्ट्रॉनिक डेटा इंटरचेंज) क्षमता वाले ग्राहकों के लिए कानबन-शैली स्वचालित पुनःपूर्ति उपलब्ध है
• शीघ्र प्रावधान:एलटीए ग्राहकों को आपातकालीन आवश्यकताओं के लिए 90-दिवसीय सुरक्षा स्टॉक बफर तक प्राथमिकता पहुंच प्राप्त होती है, जिसमें त्वरित अनुरोध से लेकर शिपमेंट तक 48 घंटे की प्रक्रिया होती है।
• त्रैमासिक व्यापार समीक्षा (क्यूबीआर):समय पर डिलीवरी (लक्ष्य ≥98%), गुणवत्ता अनुरूपता (लक्ष्य ≤99.5% दोष-मुक्त), लागत में कमी की पहल और 12 महीने की मांग पूर्वानुमान की संयुक्त समीक्षा

स्वामित्व विश्लेषण की कुल लागत: वायर रस्सी बनाम इलास्टोमेरिक आइसोलेटर्स 10 वर्षों से अधिक

अकेले इकाई मूल्य तुलना के आधार पर खरीदारी का निर्णय औद्योगिक उपकरणों में कंपन अलगाव की वास्तविक लागत को व्यवस्थित रूप से कम करके आंकता है। नीचे दी गई तालिका 50-आइसोलेटर इंस्टॉलेशन को मॉडल करती है - जो 10 साल के परिचालन जीवन में मध्यम आकार के पंप स्किड, कंप्रेसर पैकेज, या एचवीएसी चिलर ऐरे के लिए एक विशिष्ट गणना है।

नोट: डाउनटाइम लागत प्रमुख चर है और सबसे अधिक एप्लिकेशन-विशिष्ट है। उपरोक्त सीमा निम्न-से-मध्यम डाउनटाइम लागत परिदृश्य मानती है। निरंतर-प्रक्रिया वाले उद्योगों (रासायनिक संयंत्र, बिजली उत्पादन, सेमीकंडक्टर फैब्स) में, डाउनटाइम लागत 10,000 अमेरिकी डॉलर प्रति घंटे से अधिक हो सकती है, जिससे एकल आइसोलेटर इंस्टॉलेशन पर भी वायर रोप आइसोलेटर्स का आर्थिक मामला भारी हो जाता है।

JGX-0958D-108A तकनीकी विशिष्टताएँ

अनुप्रयोग क्षेत्र और उपयोग के मामले

औद्योगिक स्वचालन और मशीन उपकरण

सीएनसी टर्निंग सेंटर, 5-एक्सिस मशीनिंग सेंटर और ग्राइंडिंग मशीनें स्पिंडल रोटेशन (आमतौर पर 6,000-20,000 आरपीएम, 100-333 हर्ट्ज मौलिक के अनुरूप), टूल-वर्कपीस इंटरैक्शन और एक्सिस त्वरण/मंदी से ब्रॉडबैंड कंपन उत्पन्न करते हैं। संपीड़न में JGX-0958D-108A की 9.5-12.5 हर्ट्ज प्राकृतिक आवृत्ति अलगाव क्षेत्र को इन उत्तेजना आवृत्तियों के नीचे आराम से रखती है, जिससे 30 हर्ट्ज से ऊपर स्पिंडल आवृत्तियों पर 88-92% कंपन में कमी आती है। ऑल-मेटल निर्माण पानी-मिश्रणीय काटने वाले तरल पदार्थ, वे तेल धुंध और बिना किसी गिरावट के स्वार्फ़ के निरंतर संपर्क का सामना करता है।

एचवीएसी और भवन सेवाएँ

केन्द्रापसारक चिलर (आमतौर पर 300-1,500 किलोवाट शीतलन क्षमता), स्क्रू कंप्रेसर, और कूलिंग टॉवर फैन-मोटर असेंबली वाणिज्यिक और औद्योगिक भवनों में प्रमुख कंपन स्रोत हैं। JGX-0958D-108A की आयाम-निर्भर डंपिंग विशेषता एचवीएसी अनुप्रयोगों के लिए विशेष रूप से उपयुक्त है: यह सामान्य स्थिर-अवस्था संचालन के विशिष्ट कम कंपन आयामों पर कम डंपिंग (और इस प्रकार उच्च अलगाव दक्षता) प्रदान करती है, जबकि कंप्रेसर स्टार्ट-अप और शट-डाउन के उच्च-आयाम वाले क्षणिक के दौरान ऊर्जा अपव्यय को स्वचालित रूप से बढ़ाती है।

ऊर्जा एवं विद्युत उत्पादन

तेल और गैस, पेट्रोकेमिकल और बिजली उपयोगिता अनुप्रयोगों में प्रत्यागामी इंजन, गैस टरबाइन जनरेटर सेट, केन्द्रापसारक पंप स्किड और कंप्रेसर पैकेज कंपन आइसोलेटर्स को निरंतर ब्रॉडबैंड उत्तेजना, हाइड्रोकार्बन एक्सपोजर और व्यापक परिवेश तापमान स्विंग के कठोर संयोजन के अधीन करते हैं। JGX-0958D-108A की SS304 तार रस्सी तटीय और अपतटीय प्रतिष्ठानों में खट्टी गैस (H₂S), हाइड्रोकार्बन संघनन और खारे वातावरण से होने वाले क्षरण का प्रतिरोध करती है। सबसे अधिक संक्षारक वातावरण के लिए, मोलिब्डेनम-संवर्धित पिटिंग प्रतिरोध वाला SS316 तार रस्सी विकल्प विशेष ऑर्डर पर उपलब्ध है।

परिवहन और मोबाइल उपकरण

रेलकार अंडरफ्रेम उपकरण (ब्रेक रेसिस्टर ग्रिड, ट्रैक्शन कन्वर्टर्स, सहायक बिजली आपूर्ति), लोकोमोटिव इंजन-जनरेटर सेट, और भारी वाणिज्यिक वाहन स्लीपर कैब अलगाव सभी ऐसे अनुप्रयोग हैं जहां कंपन आइसोलेटर्स को न केवल स्थिर-अवस्था इंजन कंपन को अवशोषित करना चाहिए, बल्कि ट्रैक अनियमितताओं, गड्ढों और युग्मन प्रभावों से क्षणिक सदमे इनपुट को भी अवशोषित करना चाहिए। JGX-0958D-108A का 30 ग्राम / 11 एमएस अर्ध-साइन पर ≥50% शॉक क्षीणन - इसके पूर्ण-धातु निर्माण के साथ मिलकर जो बारिश, सड़क नमक स्प्रे और पत्थर के प्रभाव को सहन करता है - इसे इलास्टोमेरिक माउंट के लिए एक सीधा प्रतिस्थापन बनाता है जो 2-3 साल के अंडरफ्रेम एक्सपोज़र के बाद कठोर और टूट जाता है।

अक्सर पूछे जाने वाले प्रश्नों

JGX-0958D-108A के लिए न्यूनतम ऑर्डर मात्रा क्या है?मूल्यांकन आदेश 10 टुकड़ों से शुरू होते हैं। उत्पादन कार्यक्रमों के लिए, एलटीए समझौते न्यूनतम शिपमेंट मात्रा के बिना निर्धारित रिलीज का समर्थन करते हैं, जस्ट-इन-टाइम (जेआईटी) और कानबन पुनःपूर्ति मॉडल को सक्षम करते हैं। मानक लीड समय तैयार माल सूची से 5-7 कार्य दिवस है, स्टॉक स्तर से अधिक उत्पादन ऑर्डर के लिए 15-25 कार्य दिवस है।

मैं पुनर्चक्रण दावे का सत्यापन कैसे करूँ?प्रत्येक उत्पादन बैच के लिए सामग्री संरचना प्रमाणपत्र (EN 10204 3.1) उपलब्ध हैं, जो SS304 तार रस्सी और 6061-T6 एल्यूमीनियम ब्लॉकों के सटीक मिश्र धातु ग्रेड का दस्तावेजीकरण करते हैं। ये प्रमाणपत्र आपके अपशिष्ट प्रबंधन प्रदाता या स्थिरता लेखा परीक्षक को यह पुष्टि करने के लिए प्रस्तुत किए जा सकते हैं कि दोनों सामग्रियां मानक धातु रीसाइक्लिंग धाराओं के लिए स्वीकृति मानदंडों को पूरा करती हैं। प्रत्येक शिपमेंट में फोटोग्राफिक चरणों के साथ एक डिस्सेम्बली निर्देश पत्र शामिल होता है।

यदि धातु कमोडिटी की कीमतों में महत्वपूर्ण परिवर्तन होता है तो एलटीए का क्या होता है?एलटीए मूल्य निर्धारण तंत्र पारदर्शिता और सीमित समायोजन के लिए डिज़ाइन किया गया है। कमोडिटी इंडेक्स मूवमेंट की परवाह किए बिना वार्षिक मूल्य संशोधन ±8% पर सीमित है। यदि एलएमई एल्युमीनियम दोगुना हो जाता है और सूचकांक गणना +25% समायोजन उत्पन्न करेगी, तो सीमा +8% तक वृद्धि रखती है - आपूर्तिकर्ता अंतर को अवशोषित करता है। सममित रूप से, यदि कमोडिटी की कीमतें गिरती हैं, तो -8% की सीमा आपूर्तिकर्ता को अस्थिर मूल्य क्षरण से बचाती है। यह संरचना उद्देश्यपूर्ण, प्रकाशित मूल्य बेंचमार्क के साथ संबंध बनाए रखते हुए दोनों पक्षों को योजना बनाने में निश्चितता प्रदान करती है।

क्या JGX-0958D-108A को समुद्री वातावरण के लिए SS316 तार रस्सी के साथ आपूर्ति की जा सकती है?हाँ। एक एसएस316 वैरिएंट (यूएनएस एस31600, उन्नत क्लोराइड पिटिंग प्रतिरोध के लिए 2-3% मोलिब्डेनम सामग्री) 100 टुकड़ों की न्यूनतम ऑर्डर मात्रा के साथ उपलब्ध है। इस कॉन्फ़िगरेशन की सिफारिश खारे पानी के 5 किमी के भीतर तटीय प्रतिष्ठानों, अपतटीय प्लेटफार्मों और समुद्री पोत इंजन कक्ष अनुप्रयोगों के लिए की जाती है जहां खारे वातावरण और ऊंचे तापमान का संयोजन मानक एसएस 304 में गड्ढे के क्षरण को तेज करता है।
