JGX-0956D-80A गैल्वनिक संक्षारण प्रतिरोधी तार रस्सी कंपन पृथक विकिरण-कठोर परमाणु अंतरिक्ष उपयोग के लिए

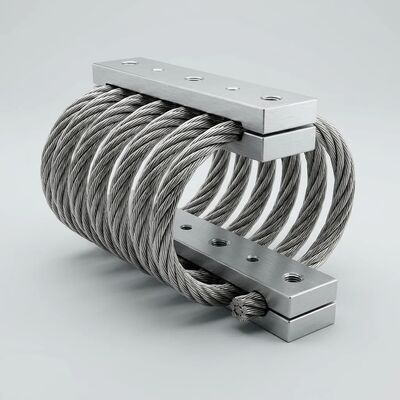

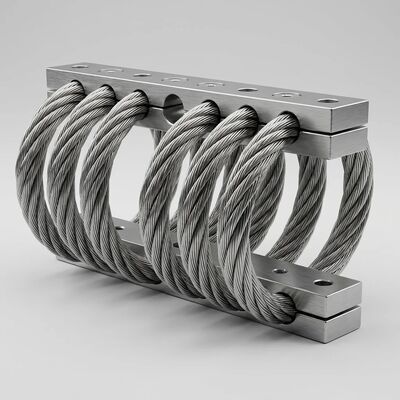

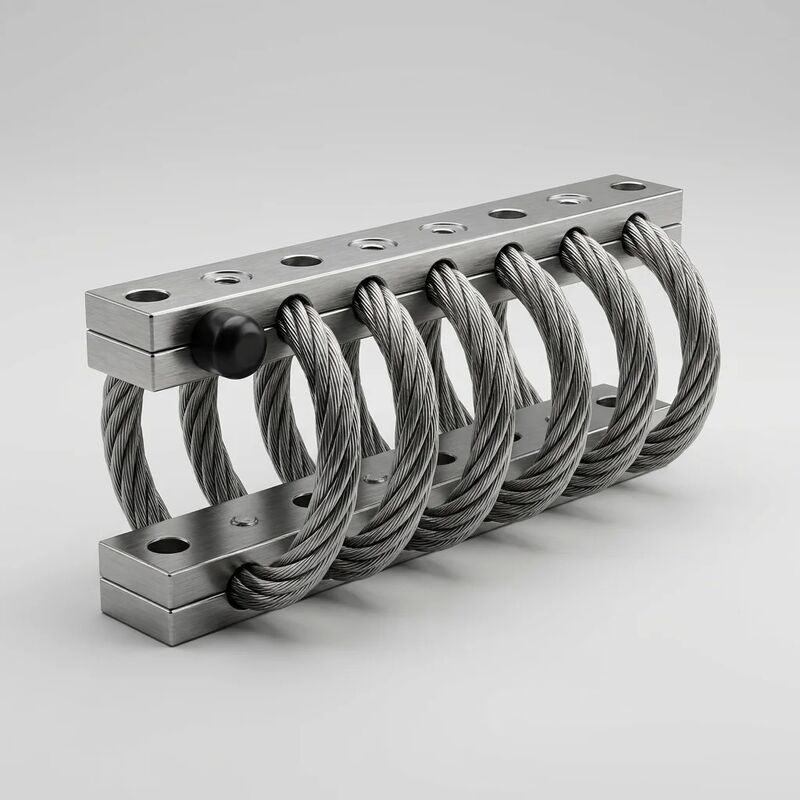

JGX-0956D-80A गैल्वानिक संक्षारण प्रतिरोधी तार रस्सी कंपन अलगाव

उद्देश्य के लिए निर्मितविभिन्न धातुओं से बने घुड़सवार वातावरणजहां गैल्वानिक संक्षारण संरचनात्मक अखंडता को खतरे में डालता है, इस अलगाव में पूरी तरह से निष्क्रिय स्टेनलेस स्टील 316L निर्माण है, जो हेलिकल केबल कोर से माउंटिंग बेस प्लेट तक है।के लिए डिजाइन और मान्यउच्च विकिरण और चरम तापमान अनुप्रयोगपरमाणु ऊर्जा उत्पादन, एयरोस्पेस प्रक्षेपण प्रणालियों और गहरे पानी के नीचे के उपकरणों में, यह दशकों तक रखरखाव मुक्त सेवा प्रदान करता है जहां पारंपरिक माउंट महीनों के भीतर विफल हो जाते हैं।

इस आइसोलेटर को क्या अलग बनाता है?

• गैल्वानिक संक्षारण उन्मूलन:निष्क्रिय 316L स्टेनलेस स्टील से प्रत्येक धातु के घटक का निर्माण करके, यह डिजाइन विद्युत रासायनिक क्षमता अंतर को समाप्त करता है जो गैल्वानिक संक्षारण को चलाता है।जब एल्यूमीनियम पतवार संरचनाओं के लिए boltedस्टील मशीनरी फ्रेम, या टाइटेनियम एयरोस्पेस ब्रैकेट, कोई सुरक्षात्मक इन्सुलेशन वाशर या इन्सुलेट कोटिंग की आवश्यकता नहीं है। यह एएसटीएम जी 71 गैल्वानिक संक्षारण परीक्षण मानकों के अनुसार मान्य है।
• विकिरण-सहिष्णु सभी धातु वास्तुकलाःशून्य पॉलिमर, इलास्टोमर, या कार्बनिक यौगिकों के साथ, यह अलगाव 100 krad से अधिक कुल आयनकारी खुराक (TID) स्तरों का सामना करता है, बिना embrittlement, outgassing, या यांत्रिक गुणों के नुकसान के।यह इसे एकमात्र व्यवहार्य कंपन नियंत्रण समाधान बनाता हैपरमाणु ऊर्जा संयंत्र सहायक प्रणाली, चिकित्सा रैखिक त्वरक और उपग्रह बस प्लेटफार्मजहाँ विकिरण से संपर्क अपरिहार्य है।
• उच्च तापमान के लिए क्रायोजेनिक निरंतरताःऑल-316एल डिजाइन तरल नाइट्रोजन तापमान (-196°C) से लेकर 350°C तक निरंतर संचालन तक लगातार डम्पिंग विशेषताएं बनाए रखता है। कोई ग्लास संक्रमण नहीं, कोई थर्मल नरमी नहीं,कोई कम तापमान भंगुरता नहीं है ️ एलास्टोमेरिक अलगाव के लिए निहित समस्याएं जो इस धातु डिजाइन से पूरी तरह से बचती हैं.
• भारी पेलोड बहु-अक्ष नियंत्रणः8-कोइल हेलिकल ज्यामिति कम से कम 18% डम्पिंग अनुपात प्रदान करते हुए संपीड़न में 100 किलोग्राम और कतरनी में 50 किलोग्राम का समर्थन करती है।बड़े कंप्रेसर स्किड, टर्बाइन जनरेटर सेट और समुद्री इंजन माउंटजहां एकल-अक्षीय अलगाव उपकरण को पार्श्व और मोड़ कंपन मोड के लिए अतिसंवेदनशील छोड़ देते हैं।
• शून्य हस्तक्षेप के साथ जीवन भर विश्वसनीयता:कोई रबर फट नहीं सकता, कोई तरल लीक नहीं हो सकता, कोई टॉर्क चेक नहीं हो सकता।इस इकाई को अपने पूरे डिजाइन जीवन के लिए कोई अनुसूचित रखरखाव की आवश्यकता नहीं होती हैयह रबड़ के माउंटों की तुलना में स्वामित्व की कुल लागत को नाटकीय रूप से कम करता है जिन्हें हर 3-7 वर्षों में बदलने की आवश्यकता होती है।

तकनीकी विनिर्देश

स्थापना और दीर्घकालिक संचालन

माउंटिंग के लिए मानक हेक्स टूल्स और एम10 या एम12 हार्डवेयर की आवश्यकता होती है। एकीकृत 316 एल बेस प्लेट आइसोलेटर और मेजबान संरचना के बीच अलगाव गास्केट या डाइलेक्ट्रिक कोटिंग की आवश्यकता को समाप्त करती है।आउटडोर या पानी के नीचे स्थित संयंत्रों के लिए, निष्क्रिय सतह प्रदान करता हैपीआरईएन ≥ 24 के बराबर पिटिंग प्रतिरोध, समुद्र के पानी के छपने वाले क्षेत्रों और रासायनिक प्रसंस्करण वातावरण के लिए उपयुक्त है।कोई रखरखाव गतिविधियों की आवश्यकता नहीं है केवल प्रलेखन प्रयोजनों के लिए हर 24 महीने में दृश्य निरीक्षण की सिफारिश की जाती है.

विशिष्ट तैनाती परिदृश्य

• परमाणु ऊर्जा संयंत्र शीतलन पंप और आपातकालीन डीजल जनरेटर सेट
• उपग्रह बस संरचनात्मक अलगाव और प्रतिक्रिया पहिया की स्थापना
• प्रक्षेपण यान के आरोहण के दौरान अंतरिक्ष यान के पेलोड को अलग करना
• गहरे पानी के नीचे दूर से संचालित वाहन (ROV) के इलेक्ट्रॉनिक चेसिस माउंट
• मेडिकल प्रोटॉन थेरेपी और रैखिक त्वरक गैन्ट्री आइसोलेटर
• अपतटीय प्लेटफार्म कंप्रेसर और गैस टरबाइन स्किड माउंट
• रासायनिक प्रसंस्करण संयंत्र के हलचल और अपकेंद्रित्र अलगाव

गुणवत्ता और अनुरेखण

प्रत्येक अलगावकर्ता को पूर्ण सामग्री गर्मी-लॉट ट्रेस करने योग्यता के साथ व्यक्तिगत रूप से सीरियल किया जाता है। प्रत्येक शिपमेंट के लिए लोड-डिफ्लेक्शन वक्रों को रिकॉर्ड और संग्रहीत किया जाता है। निर्माण को प्रमाणित किया जाता हैआईएसओ 9001:2015. अनुरोध पर हम EN 10204 प्रकार 3.1 सामग्री प्रमाण पत्र, सतह निष्क्रियता रिपोर्ट, और 316L बेस प्लेटों के लिए डाई पेनेट्रेंट निरीक्षण रिकॉर्ड प्रदान करते हैं। पैकेजिंगःआर्द्रता सूचक कार्ड के साथ वैक्यूम सील, निर्यात-श्रेणी के डबल-वॉल कार्टन में फोम कुशन किए गए।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यह पृथक एल्यूमीनियम संरचनाओं पर गैल्वानिक जंग को कैसे रोकता है?
उत्तर: पूरे अलगावकर्ता के लिए निष्क्रिय 316L स्टेनलेस स्टील का उपयोग करके, आधार प्लेटों सहित, एक गैल्वानिक सेल बनाने के लिए कोई असमान धातु जंक्शन नहीं है।निष्क्रियता परत सतह की महानता को और बढ़ाता है, नमक से भरे समुद्री वातावरण में भी संक्षारण के लिए विद्युत रासायनिक चालक को समाप्त करना।

प्रश्न: विकिरण के संपर्क में आने के बाद डम्पिंग प्रदर्शन का क्या होता है?
उत्तर: चूंकि डम्पिंग तंत्र विशुद्ध रूप से यांत्रिक है (स्टेनलेस स्टील के तार के तारों के बीच कोलम घर्षण), इसलिए विकिरण के अधीन विघटित होने के लिए कोई पॉलिमर या तरल पदार्थ नहीं हैं।परीक्षण से यह पुष्टि होती है कि 100 क्रैड TID एक्सपोज़र के बाद भी डम्पिंग रेशियो और लोड क्षमता मूल मूल्यों के ± 3% के भीतर बनी रहती है.

प्रश्न: क्या इस इकाई को अतिरिक्त सुरक्षा के बिना बाहर स्थापित किया जा सकता है?
उत्तर: हाँ. निष्क्रिय 316L निर्माण नमक स्प्रे, अम्लीय वर्षा और औद्योगिक SO सहित निरंतर बाहरी जोखिम का सामना करता है₂वायुमंडल. कोई पेंट, कोटिंग, या आश्रय की आवश्यकता नहीं है. सीधे समुद्र के पानी में विसर्जन शामिल अनुप्रयोगों के लिए, विशिष्ट गहराई और अवधि मार्गदर्शन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें.
