| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजीएक्स-0648डी-56ए |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
जब मशीन के संचालन के दौरान भार में उतार-चढ़ाव होता है, तो रीसोनेंस के माध्यम से रैंप करने वाले चर गति वाले ड्राइव, बैच प्रसंस्करण उपकरण चक्र के मध्य में द्रव्यमान बदलते हैं,परिवहन और परिचालन मोड के बीच संक्रमण करने वाले मोबाइल जनरेटर स्किड ️ JGX-0648D-56A की गैर-रैखिक प्रगतिशील कठोरता वक्र इष्टतम कंपन अलगाव बनाए रखने के लिए स्व-समायोज्य हैइसके 6.4 मिमी के तार रस्सी व्यास और कॉम्पैक्ट पदचिह्न भी बड़े पदचिह्न वाले औद्योगिक उपकरण पैकेजों के लिए स्केलेबल मल्टी-पॉइंट एरे कॉन्फ़िगरेशन को सक्षम करते हैं।
पारंपरिक रैखिक अलगावकर्ता ✓ स्थिर वसंत दर वाले कॉइल स्प्रिंग्स, एकल-ड्यूरोमीटर यौगिकों के साथ रबर पैड,नियमन दबाव के साथ वायवीय हवा बफ़ल एक नाममात्र "डिजाइन बिंदु" भार के आसपास डिजाइन कर रहे हैं. उस संकीर्ण परिचालन खिड़की से बाहर कदम, और अलगाव प्रदर्शन तेजी से बिगड़ जाता हैः प्रसारण क्षमता में वृद्धि, प्रतिध्वनित गति रेंज में बदलाव,और संरचनात्मक कंपन कम करने के बजाय बढ़ाता है.

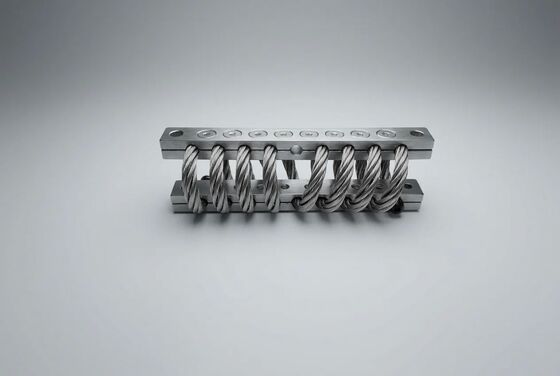

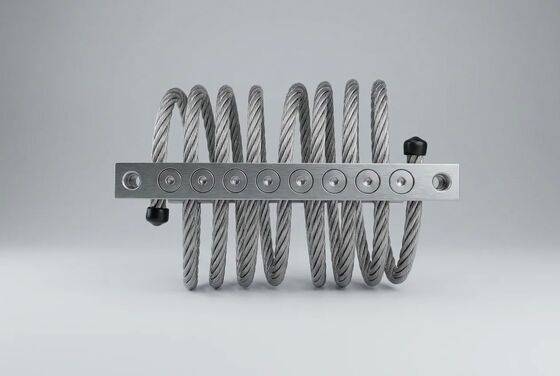

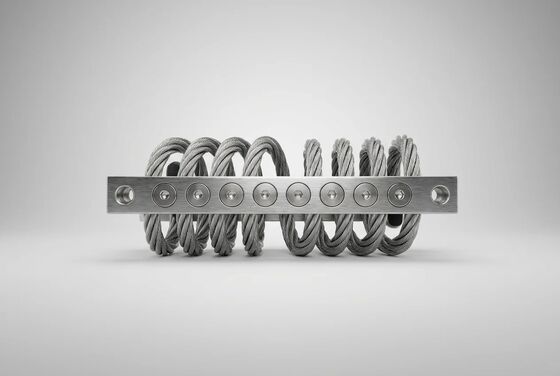

JGX-0648D-56A एक मौलिक रूप से अलग यांत्रिक दृष्टिकोण का उपयोग करता हैगैर-रैखिक कठोरता कठोरता विशेषता, हेलिकल रूप से घुमाया तार रस्सी ज्यामिति का एक उभरता हुआ गुण है। कम विक्षोभ (छोटे कंपन आयाम) पर, रस्सी हेलिक्स एक नरम वसंत के रूप में व्यवहार करता है,उच्च आवृत्ति विकारों जैसे इलेक्ट्रिक मोटर लेयरिंग शोर और पंप इम्पेलर ब्लेड-पास उत्तेजना के खिलाफ उच्च अलगाव दक्षता प्रदान करना. बड़े विचलन पर (शॉक, अस्थायी अधिभार, स्टार्टअप / कोस्ट-डाउन प्रतिध्वनि के माध्यम से), कठोरता एक कठोरता शासन के लिए संक्रमण,अत्यधिक विस्थापन को रोकना जबकि तार रस्सी को इसकी लोचदार सीमा के भीतर बनाए रखना.
यह दोहरी प्रतिक्रिया पूरी तरह से निष्क्रिय और अंतर्निहित होती है, जिसमें कोई इलेक्ट्रॉनिक नियंत्रक, कोई फीडबैक सेंसर, कोई वायवीय या हाइड्रोलिक एक्ट्यूएटर नहीं होता है।यह हेलिकली घुमावदार तार रस्सी का एक ज्यामितीय गुण है, प्रत्येक उत्पादन इकाई में मान्य और दोहराया जा सकता है।
डिजाइन और सिमुलेशन इंजीनियरों के लिए, JGX-0648D-56A जहाजों के साथ एक पूर्णलोड-डिफ्लेक्शन विशेषता रिपोर्टसभी तीन मानक माउंटिंग अभिविन्यास (ऊर्ध्वाधर संपीड़न, 45° झुकाव और पार्श्व कतरनी) को कवर करता है।यह डेटा सेट ′′ आम तौर पर 30 ′′ 50 माप बिंदुओं प्रति अभिविन्यास ′′ ANSYS के भीतर पूर्ण अलगाव प्रणाली के सटीक परिमित तत्व मॉडलिंग सक्षम बनाता है, Abaqus, या COMSOL खरीद प्रतिबद्धता से पहले।
बड़े औद्योगिक उपकरण 3 से 6 मीटर तक फैलने वाले एचवीएसी चिलर, कई सौ किलोग्राम वजन के औद्योगिक वायु हैंडलर, ट्रांसफार्मर कैबिनेट,बहु-पंप स्किड इकट्ठे हुए हैं एक ही माउंट के साथ अलग नहीं किया जा सकता. JGX-0648D-56A विशेष रूप से के लिए बनाया गया हैबहु-बिंदु सरणी की तैनाती, जहां 4 से 24+ व्यक्तिगत इकाइयों को बहु-अक्ष कंपन को प्रबंधित करने के लिए समन्वयित किया जाता है जबकि सटीक उपकरण संरेखण और समान भार वितरण को बनाए रखा जाता है।
| विन्यास | सरणी का आकार | कुल क्षमता | प्राथमिक अनुप्रयोग |
|---|---|---|---|
| चार-कोण (सममित) | 4 इकाइयाँ | 224 किलो तक | संतुलित गुरुत्वाकर्षण केंद्र के साथ वर्ग पदचिह्न मशीनरी |
| परिधि ( आयताकार) | 6 ¢ 8 इकाइयाँ | 448 किलो तक | वितरित किनारे लोड के साथ लम्बी उपकरण फ्रेम |
| ग्रिड (वितरित) | ९१६ इकाइयाँ | 896 किलो तक | बड़े सतह क्षेत्र की मशीनरी और मेज़ानिन स्तर का उपकरण |
| जड़ता ब्लॉक (उच्च द्रव्यमान) | 1224+ इकाइयां | 1,300+ किलोग्राम | भूकंपीय प्रतिरोध आवश्यकताओं के साथ कंक्रीट जड़ता आधार |
के लिएएन- कुल द्रव्यमान के माउंट सरणी समर्थन उपकरणएमज्ञात गुरुत्वाकर्षण केंद्र निर्देशांक के साथ (ex,ey) के सापेक्ष सरणी ज्यामितीय केंद्र, प्रत्येक व्यक्तिगत माउंट पर स्थैतिक भारiनिर्देशांक पर स्थित (xi,yi) की गणना इस प्रकार की जाती हैः
Fi= (M · g / N) + (M · g · ex· yi/ Σyj2) + (M · g · ey· xi/ Σxj2)
इष्टतम डम्पिंग जुड़ाव और सेवा जीवन के लिए, सरणी में प्रत्येक JGX-0648D-56A के बीच काम करना चाहिएइसके नामित स्थैतिक भार का 30% और 80%ऊर्ध्वाधर संपीड़न अभिविन्यास में प्रति माउंट लगभग 17 45 किलोग्राम) 20 प्रतिशत नामित क्षमता से कम भारित इकाइयों में कम कंपन आयामों पर कम कूलॉम्ब डम्पिंग प्रभावशीलता दिखाई दे सकती है।चूंकि पूर्ण घर्षण बल विकसित करने के लिए इंटर-स्ट्रैंड संपर्क दबाव अपर्याप्त हैअत्यधिक असमान भार वितरण वाले अनुप्रयोगों के लिए, विभिन्न तार रस्सी व्यासों को जोड़ने वाले हाइब्रिड सरणियों को निर्दिष्ट किया जा सकता है।
JGX-0648D-56A इकाइयों को प्रत्येक सरणी स्थिति में व्यक्तिगत रूप से उन्मुख किया जा सकता है ताकि उस स्थान पर प्रमुख कंपन दिशा से मेल खा सकेः
मानक 0.50-56 किलोग्राम प्रति माउंट भार सीमा के बाहर काम करने वाले उपकरणों के लिए,कई JGX-0648D-56A इकाइयों के समानांतर माउंटिंग व्यक्तिगत लगाव बिंदुओं पर या कस्टम तार रस्सी व्यास विन्यास अनुरोध पर उपलब्ध हैंएक अनुकूलित सिफारिश के लिए उपकरण द्रव्यमान, पदचिह्न आयाम, गुरुत्वाकर्षण के केंद्र के निर्देशांक, और प्रमुख उत्तेजना आवृत्तियों के साथ हमारी आवेदन इंजीनियरिंग टीम से संपर्क करें।
| पैरामीटर | मूल्य |
|---|---|
| मॉडल | JGX-0648D-56A |
| तार रस्सी का व्यास | 6.4 मिमी |
| स्ट्रैंड निर्माण | 7 * 19 (133 तार कुल) |
| सामग्री विकल्प | AISI 304 / AISI 316L |
| भार सीमा (ऊर्ध्वाधर संपीड़न) | 0.50 56 किलोग्राम प्रति माउंट |
| लोड रेंज (45° झुकाव) | 0.35 42 किलोग्राम प्रति माउंट |
| लोड रेंज (साइडल शीयर) | 0.25 ️ 28 किलोग्राम प्रति माउंट |
| प्राकृतिक आवृत्ति (नामित भार पर) | 6 ¢ 8 हर्ट्ज |
| समकक्ष चिपचिपा ढीलापन अनुपात | 0.10 ¢ 0.20 |
| प्रतिध्वनि में गतिशील प्रवर्धन | ≤ 4.0 |
| तापमान सीमा | -40°C से +150°C |
| 20 हर्ट्ज / 30 हर्ट्ज पर अलगाव | ≥ 90% / ≥ 95% |
| माउंट वेट | 0.50 ️ 0.70 किलो |
| फास्टनर का आकार/टॉर्क | M8 (22 ¥25 N·m) / M10 (42 ¥48 N·m) |
हमारी एप्लिकेशन इंजीनियरिंग टीम मुफ्त प्रदान करती हैखरीद से पूर्व अलगाव प्रणाली विश्लेषणयोग्य परियोजनाओं के लिए ️ जिसमें बहु-बिंदु सरणी भार वितरण गणना, माउंटिंग अभिविन्यास अनुकूलन, पूर्वानुमानित प्रसारण क्षमता बनाम आवृत्ति वक्र शामिल हैं,और उपकरण-विशिष्ट सिफारिशेंमानक उत्पाद लीड समयः स्टॉक कॉन्फ़िगरेशन (एआईएसआई 304, मानक बोल्ट पैटर्न) के लिए 3 से 7 कार्य दिवस, उत्पादन मात्रा या एआईएसआई 316 एल विनिर्देशों के लिए 15 से 25 कार्य दिवस।
अपने उपकरण विनिर्देशों, जीए ड्राइंग, और ऑपरेटिंग शर्तों को बिना किसी दायित्व के कंपन अलगाव मूल्यांकन के लिए प्रस्तुत करें।
