| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजीएक्स-0648डी-56ए |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

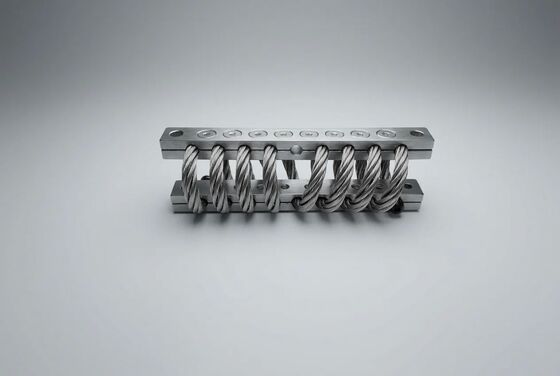

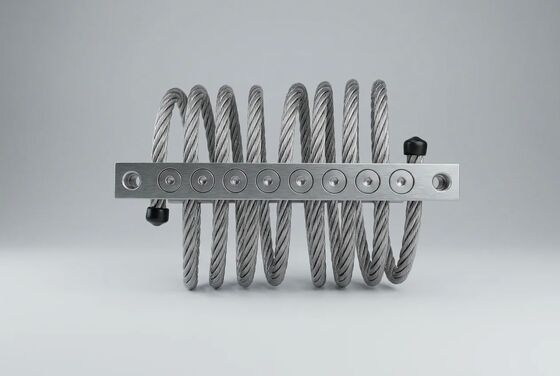

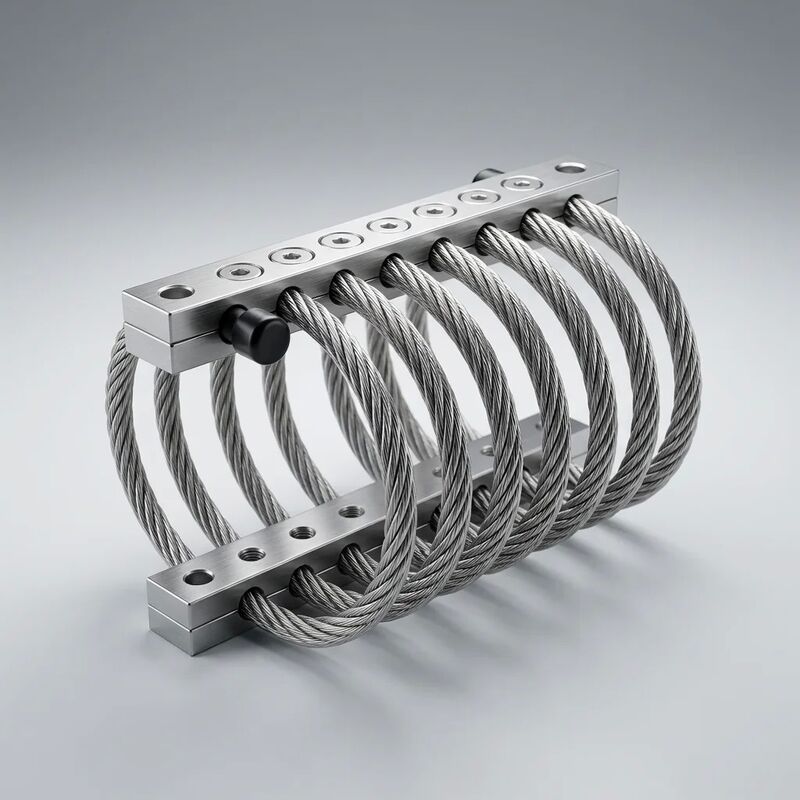

6.4 मिमी स्टेनलेस स्टील वायर रोप हेलिक्स पर निर्मित, JGX-0648D-56A 0.50-56 किलोग्राम लोड रेंज में रखरखाव-मुक्त कंपन क्षीणन प्रदान करने के लिए मालिकाना अंतर-स्ट्रैंड माइक्रो-घर्षण डंपिंग तकनीक का उपयोग करता है। ऑल-स्टेनलेस-स्टील निर्माण मांग वाले औद्योगिक वातावरण में पूर्ण सेवा जीवन के लिए संक्षारण प्रतिरक्षा सुनिश्चित करता है।
JGX-0648D-56A के मूल में 7*19 उच्च-तन्यता वाले स्टेनलेस स्टील स्ट्रैंड से निर्मित एक पेचदार तार रस्सी तत्व निहित है। जब यांत्रिक कंपन ऊर्जा माउंट के माध्यम से संचारित होती है, तो प्रत्येक स्ट्रैंड के भीतर अलग-अलग तार सूक्ष्म स्तर पर आसन्न तारों के खिलाफ स्लाइड करते हैं। यहकूलम्ब (शुष्क घर्षण) अवमंदनतंत्र गतिज ऊर्जा को निम्न-श्रेणी की तापीय ऊर्जा में परिवर्तित करता है - हाइड्रोलिक तरल पदार्थ, इलास्टोमेरिक यौगिकों या सक्रिय इलेक्ट्रॉनिक नियंत्रण प्रणालियों के बिना।
तीन इंजीनियरिंग कारक अवमंदन प्रदर्शन आवरण को परिभाषित करते हैं:
चिपचिपे द्रव डैम्पर्स के विपरीत, जो सील क्षरण और तापमान-निर्भर चिपचिपाहट बदलाव से पीड़ित होते हैं, या इलास्टोमेरिक माउंट जो रेंगने और संपीड़न सेट का अनुभव करते हैं, ऑल-मेटल JGX-0648D-56A डंपिंग सिस्टम शून्य रखरखाव के साथ लाखों चक्रों में स्थिर रहता है।
JGX-0648D-56A का निर्माण किया जाता हैएआईएसआई 304 स्टेनलेस स्टीलमानक के रूप में, साथएआईएसआई 316एलक्लोराइड-समृद्ध, तटीय और अपतटीय वातावरण के लिए निर्दिष्ट। प्रत्येक धातु घटक - तार रस्सी हेलिक्स, क्लैम्पिंग बार, माउंटिंग बेस प्लेट और फास्टनर - असमान धातुओं के बीच गैल्वेनिक संक्षारण क्षमता को खत्म करने के लिए समान सामग्री ग्रेड साझा करते हैं।
| अवयव | मानक ग्रेड | वैकल्पिक ग्रेड | सतह का उपचार |
|---|---|---|---|
| तार रस्सी हेलिक्स | एआईएसआई 304 | एआईएसआई 316एल | निष्क्रिय + इलेक्ट्रोपॉलिश्ड |
| क्लैंपिंग बार्स | एआईएसआई 304 | एआईएसआई 316एल | निष्क्रिय |
| बढ़ते आधार | एआईएसआई 304 | एआईएसआई 316एल | निष्क्रिय |
| फास्टनर | A2-70 एसएस | ए4-80 एसएस | निष्क्रिय |
यह संपूर्ण-स्टेनलेस सामग्री रणनीति JGX-0648D-56A को झेलने में सक्षम बनाती हैउच्च दबाव वाशडाउन प्रोटोकॉलआमतौर पर खाद्य प्रसंस्करण सुविधाओं, फार्मास्युटिकल विनिर्माण क्लीनरूम और सेमीकंडक्टर निर्माण वातावरण में तैनात किया जाता है। सामान्य कास्टिक सफाई एजेंटों के संपर्क में - 5% सांद्रता तक सोडियम हाइड्रॉक्साइड समाधान, चतुर्धातुक अमोनियम कीटाणुनाशक, और पेरासिटिक एसिड और वाष्पीकृत हाइड्रोजन पेरोक्साइड जैसे ऑक्सीकरण सैनिटाइज़र - संरचनात्मक अखंडता या भिगोना प्रदर्शन से समझौता नहीं करता है, जैसा कि मानकीकृत रासायनिक संगतता परीक्षण के माध्यम से सत्यापित किया गया है।
प्रत्येक JGX-0648D-56A उत्पादन बैच एक व्यापक बहु-बिंदु सत्यापन प्रोटोकॉल से गुजरता है, जो इंजीनियरिंग टीमों को दस्तावेज, पता लगाने योग्य प्रदर्शन डेटा प्रदान करने के लिए डिज़ाइन किया गया है:
प्रमाणपत्र आयोजित:आईएसओ 9001:2015 गुणवत्ता प्रबंधन प्रणाली प्रमाणन डिजाइन, विनिर्माण और परीक्षण प्रक्रियाओं को कवर करता है। ईयू मशीनरी निर्देश 2006/42/ईसी और आरओएचएस निर्देश 2011/65/ईयू के तहत सीई मार्किंग के लिए उत्पाद अनुपालन दस्तावेज उपलब्ध है। आईबीसी 2024 और एएससीई 7-22 मानकों के अनुसार भूकंपीय योग्यता परीक्षण परियोजना-विशिष्ट अनुरोध पर उपलब्ध है, जिसमें लक्ष्य स्थापना स्थल के लिए फ्लोर रिस्पांस स्पेक्ट्रम विश्लेषण भी शामिल है।
| पैरामीटर | विनिर्देश |
|---|---|
| नमूना | जेजीएक्स-0648डी-56ए |
| तार रस्सी व्यास | 6.4 मिमी |
| स्ट्रैंड निर्माण | 7*19 (7 स्ट्रैंड, प्रति स्ट्रैंड 19 तार, कुल 133 तार) |
| तार तन्यता ताकत (विशिष्ट) | ≥ 1,570 एमपीए (प्रति एएसटीएम ए313) |
| सामग्री (मानक) | एआईएसआई 304 स्टेनलेस स्टील |
| सामग्री (वैकल्पिक) | एआईएसआई 316एल स्टेनलेस स्टील |
| रेटेड स्टेटिक लोड (ऊर्ध्वाधर संपीड़न) | 0.50 - 56 किग्रा प्रति माउंट |
| रेटेड स्टेटिक लोड (45° झुका हुआ) | 0.35 - 42 किग्रा प्रति माउंट |
| रेटेड स्टेटिक लोड (पार्श्व कतरनी) | 0.25 - 28 किग्रा प्रति माउंट |
| प्राकृतिक आवृत्ति (रेटेड लोड पर) | 6 - 8 हर्ट्ज |
| समतुल्य चिपचिपा डंपिंग अनुपात | 0.10 - 0.20 |
| अनुनाद पर गतिशील प्रवर्धन (क्यू) | ≤ 4.0 |
| तापमान रेंज आपरेट करना | -40°C से +150°C |
| अलगाव दक्षता (20 हर्ट्ज पर) | ≥ 90% कंपन क्षीणन |
| अलगाव दक्षता (30 हर्ट्ज पर) | ≥ 95% कंपन क्षीणन |
| माउंट वज़न (अनुमानित) | 0.50 - 0.70 किग्रा |
| बढ़ते बोल्ट का आकार | M8 या M10 (आवेदन-निर्भर) |
| बोल्ट टॉर्क (M8 / M10) | 22-25 एनएम / 42-48 एनएम |
| विद्युत संबंध प्रतिरोध | ≤ 0.1 Ω (ऑल-मेटल पथ) |
| डिज़ाइन सेवा जीवन | 20+ वर्ष (उचित रूप से लोड किया हुआ, इनडोर या आउटडोर) |
प्रत्येक JGX-0648D-56A आइसोलेटर सीएनसी-नियंत्रित तार रस्सी बनाने वाले स्टेशनों पर निर्मित होता है जो ±0.3 मिमी सहिष्णुता के भीतर हेलिक्स पिच और कॉइल व्यास को बनाए रखता है। क्लैंपिंग बार ग्रूव प्रोफाइल को 6.4 मिमी रस्सी हेलिक्स ज्यामिति से मेल खाने के लिए सटीक रूप से मशीनीकृत किया जाता है, जो पूरे क्लैंपिंग इंटरफ़ेस के साथ समान संपर्क दबाव वितरण सुनिश्चित करता है - यह ज्यामितीय स्थिरता यूनिट-टू-यूनिट डंपिंग प्रदर्शन दोहराव प्राप्त करने के लिए मौलिक है।
इन-प्रोसेस गुणवत्ता गेट चौकियों में शामिल हैं:
JGX-0648D-56A एक मजबूत तार रस्सी आइसोलेटर समाधान का प्रतिनिधित्व करता है जो विशेष रूप से 0.50-56 किलोग्राम प्रति-माउंट रेंज में मध्यम-ड्यूटी औद्योगिक अनुप्रयोगों के लिए आकार का है। इसका अंतर-स्ट्रैंड माइक्रो-घर्षण डंपिंग तंत्र इलास्टोमेरिक विकल्पों पर एक मौलिक विश्वसनीयता लाभ प्रदान करता है: निरंतर स्थैतिक भार के तहत शून्य रेंगना, वैक्यूम या क्लीनरूम वातावरण में शून्य आउटगैसिंग, शून्य रखरखाव हस्तक्षेप, और दो दशकों या उससे अधिक के निरंतर संचालन में लगातार प्रदर्शन। प्रलेखित प्रदर्शन लक्षण वर्णन की आवश्यकता वाली इंजीनियरिंग टीमों के लिए, प्रत्येक शिपमेंट के साथ पूर्ण लॉट-स्तरीय परीक्षण रिपोर्ट और सामग्री प्रमाणन उपलब्ध हैं।
एक व्यापक डेटाशीट, STEP या IGES प्रारूप में 3D CAD मॉडल, या अपनी विशिष्ट एप्लिकेशन आवश्यकताओं के लिए एक कस्टम लोड-विक्षेपण लक्षण वर्णन रिपोर्ट का अनुरोध करें।
