| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजीएक्स-0480डी-61ए |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
इंटर-स्ट्रैंड माइक्रो-घर्षण डंपिंग तकनीक के साथ इंजीनियर, JGX-0480D-61A मांग वाले वातावरण में काम करने वाले औद्योगिक उपकरणों के लिए रखरखाव-मुक्त कंपन क्षीणन प्रदान करता है। पूर्ण-स्टेनलेस-स्टील निर्माण पूर्ण सेवा जीवन के दौरान संक्षारण प्रतिरक्षा सुनिश्चित करता है।

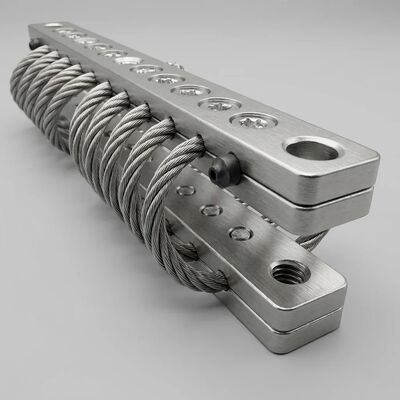

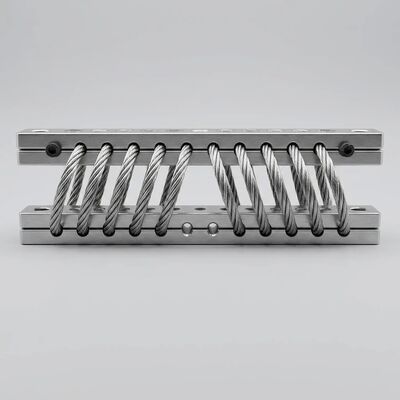

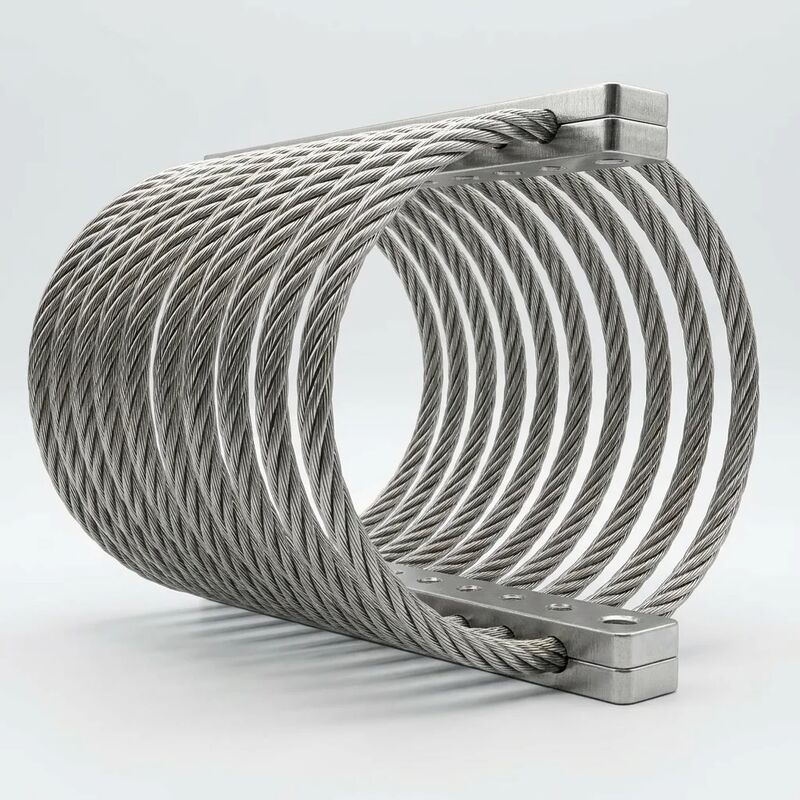

JGX-0480D-61A के मूल में एक पेचदार तार रस्सी तत्व है जो उच्च-तन्यता वाले स्टेनलेस स्टील तार के कई स्ट्रैंड से बना है। जब यांत्रिक कंपन माउंट के माध्यम से प्रसारित होता है, तो सूक्ष्म स्तर पर अलग-अलग स्ट्रैंड एक दूसरे के खिलाफ स्लाइड करते हैं। यहकूलम्ब (शुष्क घर्षण) अवमंदनतंत्र गतिज ऊर्जा को निम्न-श्रेणी की तापीय ऊर्जा में परिवर्तित करता है - हाइड्रोलिक तरल पदार्थ, इलास्टोमेरिक यौगिकों या सक्रिय नियंत्रण प्रणालियों की आवश्यकता के बिना।
तीन कारक अवमंदन प्रदर्शन को परिभाषित करते हैं:
चिपचिपे डैम्पर्स के विपरीत, जो द्रव रिसाव और तापमान-निर्भर चिपचिपाहट बदलाव से ग्रस्त हैं, JGX-0480D-61A में ऑल-मेटल डैम्पिंग सिस्टम स्थिर रहता है-70°C से +260°Cऔर इसके डिज़ाइन जीवन पर शून्य रखरखाव की आवश्यकता होती है।
JGX-0480D-61A का निर्माण किया जाता हैएआईएसआई 304 स्टेनलेस स्टीलमानक के रूप में, साथएआईएसआई 316एलक्लोराइड-समृद्ध और समुद्री-वायुमंडलीय प्रतिष्ठानों के लिए उपलब्ध है। प्रत्येक धातु घटक - तार रस्सी, क्लैंपिंग बार, माउंटिंग ब्रैकेट और फास्टनरों - गैल्वेनिक संक्षारण जोखिम को खत्म करने के लिए समान सामग्री ग्रेड साझा करते हैं।
| अवयव | मानक ग्रेड | वैकल्पिक ग्रेड | सतही समापन |
|---|---|---|---|
| तार रस्सी हेलिक्स | एआईएसआई 304 | एआईएसआई 316एल | निष्क्रिय एवं इलेक्ट्रोपॉलिश्ड |
| क्लैंपिंग बार्स | एआईएसआई 304 | एआईएसआई 316एल | निष्क्रिय |
| बढ़ते आधार | एआईएसआई 304 | एआईएसआई 316एल | निष्क्रिय |
| फास्टनर | A2-70 एसएस | ए4-80 एसएस | निष्क्रिय |
यह सामग्री रणनीति JGX-0480D-61A को झेलने में सक्षम बनाती हैउच्च दबाव वाशडाउन प्रोटोकॉलखाद्य प्रसंस्करण, फार्मास्युटिकल और सेमीकंडक्टर फैब्रिकेशन क्लीनरूम में आम है। सामान्य कास्टिक सफाई एजेंटों (5% तक सोडियम हाइड्रॉक्साइड समाधान, चतुर्धातुक अमोनियम कीटाणुनाशक) और ऑक्सीकरण सैनिटाइज़र (पेरासिटिक एसिड, हाइड्रोजन पेरोक्साइड वाष्प) के संपर्क से संरचनात्मक अखंडता या भिगोना प्रदर्शन से समझौता नहीं होता है।
प्रत्येक JGX-0480D-61A उत्पादन बैच एक बहु-बिंदु सत्यापन प्रोटोकॉल से गुजरता है:
प्रमाणपत्र:ISO 9001:2015 गुणवत्ता प्रबंधन प्रणाली। सीई मार्किंग (ईयू मशीनरी डायरेक्टिव 2006/42/ईसी) और आरओएचएस (2011/65/ईयू) के लिए उत्पाद अनुपालन दस्तावेज उपलब्ध है। आईबीसी 2024 और एएससीई 7-22 के अनुसार भूकंपीय योग्यता परीक्षण परियोजना अनुरोध पर उपलब्ध है।
| पैरामीटर | विनिर्देश |
|---|---|
| नमूना | जेजीएक्स-0480डी-61ए |
| तार रस्सी व्यास | 4.8 मिमी |
| स्ट्रैंड निर्माण | 7*19 (7 स्ट्रैंड, 19 तार प्रत्येक) |
| सामग्री (मानक) | एआईएसआई 304 स्टेनलेस स्टील |
| सामग्री (वैकल्पिक) | एआईएसआई 316एल स्टेनलेस स्टील |
| रेटेड स्टेटिक लोड (संपीड़न) | 0.45 - 61 किग्रा प्रति माउंट |
| रेटेड स्टेटिक लोड (45° माउंट) | 0.30 - 45 किग्रा प्रति माउंट |
| रेटेड स्टेटिक लोड (पार्श्व) | 0.20 - 30 किग्रा प्रति माउंट |
| प्राकृतिक आवृत्ति (रेटेड लोड पर) | 6 - 8 हर्ट्ज |
| समतुल्य अवमंदन अनुपात | 0.10 - 0.20 |
| अनुनाद पर गतिशील प्रवर्धन | ≤ 4.0 |
| तापमान रेंज आपरेट करना | -70°C से +260°C |
| अलगाव दक्षता (20 हर्ट्ज पर) | ≥ 90% कंपन क्षीणन |
| माउंट वज़न (लगभग) | 0.35 - 0.50 किग्रा |
| बढ़ते बोल्ट का आकार | M6 या M8 (एप्लिकेशन-विशिष्ट) |
| डिजाइन जीवन | 20+ वर्ष (उचित रूप से लोड किया हुआ, इनडोर/आउटडोर) |
प्रत्येक JGX-0480D-61A आइसोलेटर सीएनसी-नियंत्रित तार रस्सी बनाने वाले स्टेशनों पर निर्मित होता है जो ±0.3 मिमी सहिष्णुता के भीतर हेलिक्स पिच और व्यास बनाए रखता है। क्लैंपिंग बार ग्रूव प्रोफाइल को रस्सी हेलिक्स ज्यामिति से मेल करने के लिए मशीनीकृत किया जाता है, जिससे संपूर्ण क्लैंपिंग लंबाई के साथ एक समान संपर्क दबाव सुनिश्चित होता है - यह लगातार भिगोना प्रदर्शन यूनिट-टू-यूनिट के लिए महत्वपूर्ण है।
प्रक्रियाधीन निरीक्षण चौकियों में शामिल हैं:
JGX-0480D-61A उन इंजीनियरों के लिए श्रेणी-अग्रणी वायर रोप आइसोलेटर का प्रतिनिधित्व करता है जिन्हें इसकी आवश्यकता होती हैप्रलेखित प्रदर्शन डेटा,सामग्री का पता लगाने की क्षमता, औरदीर्घकालिक विश्वसनीयताकंपन-संवेदनशील प्रतिष्ठानों में। इसका अंतर-स्ट्रैंड सूक्ष्म-घर्षण डंपिंग तंत्र इलास्टोमेरिक विकल्पों पर एक मौलिक लाभ प्रदान करता है: शून्य रेंगना, शून्य आउटगैसिंग, और दशकों के निरंतर संचालन के दौरान शून्य रखरखाव।
आज ही अपने एप्लिकेशन के लिए डेटाशीट, 3डी सीएडी मॉडल या कस्टम लोड-डिफ्लेक्शन कर्व का अनुरोध करें।
