JGX-0400D-26A तार रस्सी कंपन अलगाव पूर्व तनाव समान बैच स्थिरता विद्युत ग्राउंडिंग ईएमआई सुरक्षा

JGX-0400D-26A तार रस्सी कंपन अलगाव ️ कारखाने पूर्व तनाव के साथ एकीकृत ग्राउंडिंग पथ

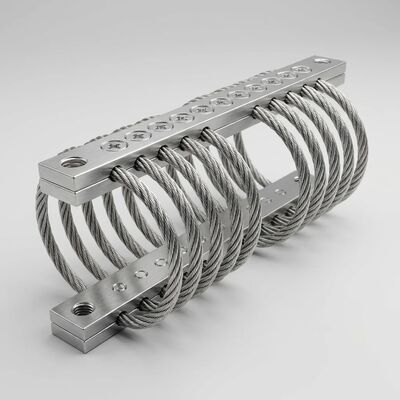

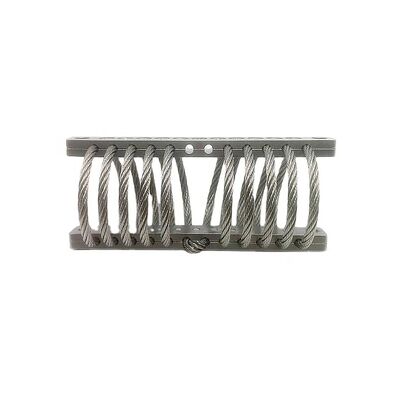

दJGX-0400D-26Aएक मध्यम से भारी पेलोड तार रस्सी कंपन अलगाव एक पर निर्मित है4.0mm व्यास स्टेनलेस स्टील 304 केबल कोरएक 8-लूप सममित व्यवस्था में, कारखाने के लिए रेटेडप्रति माउंट 26 किलोग्राम तक स्थिर भारप्रत्येक लूप क्रॉस-सेक्शन में सीएनसी-मशीन एल्यूमीनियम मिश्र धातु की सलाखों के बीच क्लैंप किए गए 7*19 स्ट्रैंड कॉन्फ़िगरेशन में 133 व्यक्तिगत तार होते हैं। इस मॉडल की परिभाषित विशेषता इसकी100% फैक्टरी पूर्व तनाव प्रोटोकॉल: प्रत्येक इकाई को अंतिम निरीक्षण से पहले 150% नामित क्षमता पर 100+ लोड रिवर्स के माध्यम से साइकिल किया जाता है, स्थायी रूप से अपने स्थिर संचालन ज्यामिति में बहु-वायर केबल संरचना को स्थापित करता है।यह अनकैलिब्रेटेड तार रस्सी माउंट के लिए आम साइट पर बसने की अवधि को समाप्त करता है और गारंटी देता है कि अलग-अलग उत्पादन बैचों से खींची गई कोई भी दो इकाइयां वितरित करती हैंसमान गतिशील प्रतिक्रियाइसके अतिरिक्त, the all-metal construction preserves chassis-to-base electrical continuity—a critical consideration for electronic equipment enclosures that must maintain a unified ground reference across vibration-isolated interfaces.

पूर्व-तनाव विनिर्माण और समान बैच स्थिरता

तार रस्सी अलगाव ऊर्जा अपव्यय के लिए अंतर-स्ट्रैंड Coulomb घर्षण पर निर्भर करता है। individual wires within each 7*19 strand have not yet found their equilibrium seating positions—micro-gaps and uneven contact pressure distributions cause the first several hundred operational cycles to exhibitबहाव कठोरता और परिवर्तनीय डम्पिंग. JGX-0400D-26A स्रोत पर यह हल करता हैः

• फैक्ट्री प्री लोड प्रोटोकॉलःप्रत्येक अलगावकर्ता को एक सर्वो-हाइड्रोलिक परीक्षण उपकरण पर लगाया जाता है और अधिकतम नामित विक्षोभ के ± 60% पर कम से कम 100 साइनसॉइडल विस्थापन चक्रों के अधीन किया जाता है,लगभग 150% नामित भार के अनुरूपयह नियंत्रित अधिभार प्रत्येक तार स्ट्रैंड को अपनी स्थिर ट्राइबोलॉजिकल संपर्क स्थिति में मजबूर करता है, वही स्थिति जो यह अंततः कई हफ्तों के क्षेत्र संचालन के बाद पहुंच जाएगी।लेकिन प्रयोगशाला नियंत्रण के तहत मिनटों में प्राप्त किया
• चक्र के बाद आयामी द्वारःपूर्व तनाव के बाद, प्रत्येक इकाई एक निर्देशांक माप निरीक्षण से गुजरती है जहां मुक्त ऊंचाई, लूप प्रतिरूपता और माउंटिंग बार समतलता मास्टर संदर्भ मूल्यों के खिलाफ सत्यापित की जाती है।स्वीकृति खिड़की ±0 है.3 मिमी सभी महत्वपूर्ण आयामों पर. अनुमति के बाहर इकाइयों या तो पुनर्नवीनीकरण या स्क्रैप कर रहे हैं. वे कभी भी इन्वेंट्री तक पहुँच नहीं है
• सांख्यिकीय बैच सत्यापनः100 इकाइयों के प्रत्येक उत्पादन बैच से, 5 पृथककों का एक यादृच्छिक नमूना एक नियंत्रित शेकर टेबल पर पूर्ण गतिशील विशेषता से गुजरता है। प्राकृतिक आवृत्ति (लक्ष्य 6 ¢ 12 हर्ट्ज, भार-निर्भर),डम्पिंग अनुपात (न्यूनतम 15%), और अनुनाद पर संचरण को मापा और रिकॉर्ड किया जाता है।उपकरण डिजाइनरों को एक एकल भाग संख्या निर्दिष्ट करने के लिए यह सुनिश्चित करने में सक्षम बनाता है कि क्षेत्र प्रदर्शन समान होगा
• व्यक्तिगत अनुरेखणःप्रत्येक अलगावकर्ता को एक लेजर-एटेड बैच कोड प्राप्त होता है जो उसके विशिष्ट पूर्व-तनाव चक्र डेटा और आयामी निरीक्षण रिकॉर्ड से जुड़ा होता है। विनियमित उद्योगों के ग्राहकों के लिए,यह पूर्ण अनुवर्ती क्षमता लेखा परीक्षा आवश्यकताओं और विफलता विश्लेषण प्रोटोकॉल का समर्थन करती है

अंतर्निहित विद्युत ग्राउंडिंग और ईएमआई/आरएफआई शील्डिंग एकीकरण

इलेक्ट्रॉनिक उपकरणों की पैकेजिंग एक निरंतर संघर्ष प्रस्तुत करती हैः कंपन पृथक्करण के लिए उपकरण चेसिस और माउंट संरचना के बीच यांत्रिक जुदाई की आवश्यकता होती है,लेकिन विद्युत चुम्बकीय संगतता के लिए एक निरंतर, एक ही दो सतहों के बीच कम प्रतिबाधा ग्राउंड संदर्भ। इलास्टोमेरिक अलगावकार एक खुला सर्किट बनाते हैं जिसे समर्पित ग्राउंडिंग स्ट्रैप के साथ पुल किया जाना चाहिए।और संभावित विफलता मोड. JGX-0400D-26A अपने सभी धातु वास्तुकला के माध्यम से इसे हल करता हैः

• प्रवाहकीय यांत्रिक पथ:स्टेनलेस स्टील 304 तार रस्सी दोनों ऊपरी और निचले माउंटिंग इंटरफेस पर एल्यूमीनियम clamping सलाखों के साथ सीधे धातु-से-धातु संपर्क बनाए रखता है।जबकि स्टेनलेस स्टील का थोक प्रतिरोध (लगभग 7.2*10−7 Ω·m) इस पथ की क्षमता को एक प्राथमिक दोष-वर्तमान कंडक्टर के रूप में सीमित करता है,यह फ्लोटिंग-ग्राउंड स्थितियों को रोकने के लिए पर्याप्त से अधिक निरंतरता प्रदान करता है जो संवेदी एनालॉग फ्रंट-एंड और एडीसी इनपुट चरणों में स्विचिंग शोर को क्षमतात्मक रूप से जोड़ती है
• ईएमआई गास्केट लैंडिंग सतहःप्रत्येक क्लैंपिंग बार की सपाट, मशीनीकृत सतह प्रवाहकीय ईएमआई गास्केट के लिए एक आदर्श माउंटिंग प्लेन प्रदान करती है।गैसकेट अलगाव पट्टी और संलग्नक दीवार के बीच संपीड़ित करता है, फैराडे पिंजरे की निरंतरता को बनाए रखते हुए जो अन्यथा अलगाव इंटरफ़ेस के पार भौतिक अंतराल से टूट जाएगा। कोई अलग बंधन जंपर की आवश्यकता नहीं है
• गैल्वानिक संगतता:स्टेनलेस स्टील से एल्यूमीनियम सामग्री जोड़ी, इलेक्ट्रोपोलिश सतह खत्म जो तार सतहों से मुक्त लोहे को हटा देता है के साथ संयुक्त,सभी सामान्य औद्योगिक और समुद्री वायुमंडलीय परिस्थितियों में गैल्वानिक संक्षारण का प्रतिरोध करता हैनिरंतरता के बजाय पूर्ण विद्युत अलगाव की आवश्यकता वाले अनुप्रयोगों के लिए,क्लैंपिंग सलाखों को हार्ड एनोडाइजिंग के साथ निर्दिष्ट किया जा सकता है हमारी अनुप्रयोग टीम से संपर्क करें अपनी विशिष्ट ग्राउंडिंग रणनीति पर चर्चा करने के लिए

थर्मल कंडक्टिविटी और शून्य हीट एजिंग

तापमान बहुलक अपघटन का प्रमुख त्वरक है। अर्रेनियस संबंध कहता है कि प्रत्येक 10°C वृद्धि लगभग इलास्टोमर्स में थर्मो-ऑक्सीडेटिव उम्र बढ़ने की दर को दोगुना करती है।व्यावहारिक रूप से, 25°C पर 5 वर्ष के लिए नियत रबर माउंट 6 महीने से कम समय में 85°C पर विफल हो सकता है, जो आसानी से औद्योगिक मशीनों के परिसरों, सूर्य के संपर्क में आने वाली बाहरी अलमारियों के अंदर पहुंच जाता है,और इंजन के आसन्न कक्ष. JGX-0400D-26A संरचनात्मक रूप से इस विफलता मोड के लिए असमर्थ हैः

• धातु थर्मल पथःस्टेनलेस स्टील 304 में लगभग 16 W/m·K की थर्मल चालकता है। जबकि एल्यूमीनियम (205 W/m·K) या तांबे (401 W/m·K) की तुलना में मामूली है,यह अभी भी 0 से दो परिमाण के आदेश अधिक है.1.0.3 W/m·K भरा हुआ रबर यौगिकों के लिए विशिष्ट। तार रस्सी कोर एक वितरित थर्मल पुल के रूप में कार्य करता है,उपकरण के माउंटिंग फ्लैंज से गर्मी को इंटरफेस पर कैप करने के बजाय आधार संरचना में ले जाना
• पूर्ण सीमा स्थिरता:अलगावकर्ता का नामित परिचालन लिफाफा -40°C से +200°C तक निरंतर बिना गिरावट के फैला है। इस पूरी सीमा के भीतर,गतिशील कठोरता में भिन्नता 8% से कम है, जो पूरी तरह से स्टेनलेस स्टील के लोचदार मॉड्यूल की मामूली तापमान निर्भरता के कारण है।तुलना के लिए, एक सामान्य प्राकृतिक रबर यौगिक 25°C से -30°C तक ठंडा होने पर 300-500% तक कठोर हो जाता है।
• कोई पॉलिमर अपघटन मार्ग नहीं:ऑक्सीकरण के लिए कोई कार्बन-कार्बन डबल बॉन्ड नहीं है, कोई प्लास्टिसाइज़र अणु नहीं हैं, कोई क्रॉस-लिंक सल्फर ब्रिज नहीं है जो थर्मल तनाव के तहत फिर से व्यवस्थित हो।स्टेनलेस स्टील की सतह पर क्रोमियम ऑक्साइड निष्क्रिय परत थर्मोडायनामिक रूप से स्थिर है और 2-5 एनएम मोटाई पर आत्म-सीमित है150 डिग्री सेल्सियस पर एक दशक के निरंतर संचालन के बाद, अलगावकर्ता के यांत्रिक गुणों को उसके निर्माण की स्थिति से अलग नहीं किया जा सकता है

JGX-0400D-26A तकनीकी डेटा

अनुप्रयोग परिवेश

• दूरस्थ रेडियो इकाइयां और बिजली वितरण दूरसंचार बेस स्टेशन
• नवीकरणीय ऊर्जा इन्वर्टर कैबिनेट और बैटरी भंडारण आवरण
• औद्योगिक परिवर्तनीय आवृत्ति ड्राइव पैनल और मोटर नियंत्रण केंद्र
• रेल सिग्नलिंग उपकरण घर और प्लेटफार्म सूचना प्रदर्शन
• समुद्री ब्रिज इलेक्ट्रॉनिक्स कंसोल और नेविगेशन प्रोसेसर रैक
• प्रयोगशाला विश्लेषणात्मक उपकरण और परिशुद्धता माप प्रणाली

डब्ल्यूएनआरएलएन इंजीनियरिंग सहायता

WNRLN JGX-0400D-26A का निर्माणआईएसओ 9001:2015प्रमाणित गुणवत्ता प्रणाली. प्रत्येक शिपमेंट बैच परीक्षण सारांश दस्तावेज शामिल है. हमारे अनुप्रयोगों इंजीनियरिंग टीम निः शुल्क माउंट विन्यास समीक्षा प्रदान करता हैगुरुत्वाकर्षण के केंद्र के निर्देशांक, उपलब्ध माउंटिंग बिंदुओं, और कंपन पर्यावरण प्रोफ़ाइल, और हम दो कार्य दिवसों के भीतर पूर्वानुमानित संचरण वक्रों के साथ एक अनुशंसित अलगावकर्ता चयन लौटा देंगे।आज हमसे संपर्क करेंअपनी परियोजना की आवश्यकताओं पर चर्चा करने या मूल्यांकन के नमूने मांगने के लिए।
