JGX-0240D-6.3A तार रस्सी कंपन अलगाव उच्च थकान जीवन दोहरी मोड ऑपरेशन पारगमन सुरक्षा गैर रैखिक मंदी

JGX-0240D-6.3A वायर रस्सी कंपन आइसोलेटर - मेटलर्जिकल थकान विज्ञान निरंतर-ड्यूटी अलगाव पर लागू होता है

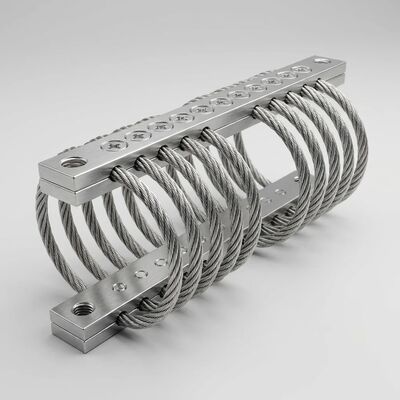

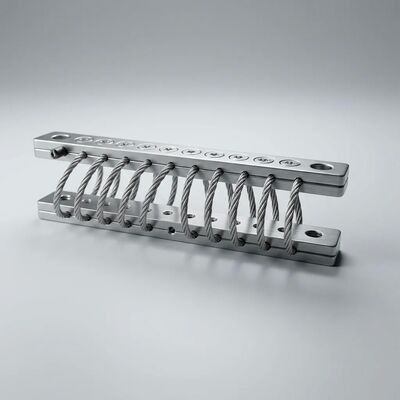

JGX-0240D-6.3AJGX-0240 श्रृंखला में शीआन होन के मध्य-श्रेणी के तार रस्सी कंपन आइसोलेटर का प्रतिनिधित्व करता है, जिसमें 2.4 मिमी व्यास वाले स्टेनलेस स्टील 304 केबल को परिष्कृत 10-लूप ज्यामिति में व्यवस्थित किया गया है और प्रति यूनिट 6.3 किलोग्राम स्थिर भार के लिए रेट किया गया है। कॉम्पैक्ट 0.45 किलोग्राम स्व-वजन के साथ, इस आइसोलेटर को औद्योगिक उपकरण सुरक्षा में तीन महत्वपूर्ण आवश्यकताओं को संबोधित करने के लिए पहले सिद्धांतों से इंजीनियर किया गया है:धातु विज्ञान-गारंटी उच्च थकान जीवन24/7 सतत-ड्यूटी मशीनरी के लिए,एकीकृत दोहरे मोड सुरक्षाजो अलग-अलग परिचालन और पारगमन अलगाव प्रणालियों की आवश्यकता को समाप्त करता है, औरगैर-रैखिक प्रगतिशील अवमंदनजो स्वाभाविक रूप से बाहरी स्नबर्स या यात्रा स्टॉप की आवश्यकता के बिना ओवरलोड घटनाओं के दौरान यांत्रिक बॉटम आउट को रोकता है। ISO 9001:2015 प्रमाणित विनिर्माण बैच-टू-बैच स्थिरता सुनिश्चित करता है।

अनंत थकान जीवन की धातुकर्म

यांत्रिक घटकों में थकान की विफलता सुस्पष्ट सिद्धांतों का पालन करती है: चक्रीय तनाव आयाम, औसत तनाव स्तर, सामग्री सहनशक्ति सीमा, और तनाव एकाग्रता कारक सामूहिक रूप से निर्धारित करते हैं कि कोई घटक अंततः विफल हो जाएगा या अनिश्चित काल तक जीवित रहेगा। JGX-0240D-6.3A का तार रस्सी डिज़ाइन प्रभावी रूप से असीमित सेवा जीवन के लिए इन सिद्धांतों का उपयोग करता है:

• सहनशक्ति सीमा से नीचे:ऑस्टेनिटिक स्टेनलेस स्टील्स एक सच्ची थकान सहनशक्ति सीमा प्रदर्शित करते हैं - एक तनाव आयाम जिसके नीचे चक्रों की संख्या की परवाह किए बिना थकान विफलता नहीं होती है। 7*19 स्ट्रैंड निर्माण में 133 व्यक्तिगत तारों में से प्रत्येक रेटेड लोड स्थितियों के तहत इस सीमा के नीचे तनाव स्तर पर काम करता है, जिसका अर्थ है कि सामग्री कभी भी परिमित-जीवन थकान शासन में प्रवेश नहीं करती है। यह इलास्टोमेरिक माउंट से मौलिक रूप से अलग है जहां पॉलिमर श्रृंखला विखंडन हर चक्र के साथ जमा होता है, जो अंततः विफलता की गारंटी देता है
• वितरित तनाव वास्तुकला:जब आइसोलेटर विक्षेपित होता है, तो झुकने वाली वक्रता सभी 10 तार रस्सी लूपों में वितरित हो जाती है। प्रत्येक लूप के भीतर, 7*19 स्ट्रैंड ज्यामिति आगे 7 बाहरी स्ट्रैंड्स में झुकने को वितरित करती है, प्रत्येक में 19 अलग-अलग तार होते हैं। यह बहु-स्तरीय लोड साझाकरण तनाव सांद्रता को समाप्त करता है जो सरल स्प्रिंग या इलास्टोमेर डिज़ाइनों में थकान दरारें शुरू करता है
• झल्लाहट-पहनने का प्रतिरोध:अंतर-स्ट्रैंड घर्षण जो नमी प्रदान करता है, एक संभावित चिंताजनक चिंता भी प्रस्तुत करता है। हालाँकि, बार-बार माइक्रो-स्लिप स्थितियों के तहत स्टेनलेस स्टील वायर सतहों में एक स्थिर, स्व-सीमित ऑक्साइड ग्लेज़ विकसित होता है। यह ट्राइबोलॉजिकल परत प्रभावी डंपिंग के लिए आवश्यक घर्षण गुणांक को बनाए रखते हुए अंतर्निहित धातु की रक्षा करती है, खराब मिलान वाली स्लाइडिंग जोड़ियों में देखी गई प्रगतिशील सामग्री हानि के बिना।
• कोई पर्यावरणीय त्वरण नहीं:अधिकांश इंजीनियरिंग मिश्र धातुओं में थकान दरार की वृद्धि संक्षारक वातावरण (संक्षारण थकान) से तेज होती है। JGX-0240D-6.3A का स्टेनलेस स्टील 304 निर्माण समुद्री वातावरण और हल्के रासायनिक जोखिम सहित सभी सामान्य औद्योगिक वातावरणों में इस त्वरण तंत्र से प्रतिरक्षित है। प्रयोगशाला वायु में मापा गया थकान प्रदर्शन आइसोलेटर के पूरे जीवनकाल में स्थापित प्रदर्शन का प्रतिनिधि है

डुअल-मोड सुरक्षा: ट्रांजिट-बनाम-ऑपरेशन समझौता को खत्म करना

पारंपरिक उपकरण अलगाव रणनीतियाँ अक्सर एक परिचालन संघर्ष पैदा करती हैं: नरम माउंट ऑपरेशन के दौरान कंपन अलगाव को अनुकूलित करते हैं लेकिन परिवहन के दौरान अत्यधिक गति की अनुमति देते हैं, जबकि कठोर माउंट पारगमन झटके से बचाते हैं लेकिन सेवा में खराब कंपन क्षीणन प्रदान करते हैं। JGX-0240D-6.3A अपनी अंतर्निहित यांत्रिक विशेषताओं के माध्यम से इसका समाधान करता है:

• परिचालन मोड:सामान्य कंपन आयाम (±2-5 मिमी) के तहत, तार रस्सी लूप कम-कठोरता शासन में काम करते हैं जहां अंतर-स्ट्रैंड घर्षण लगातार 15% नमी प्रदान करता है। आइसोलेटर की प्राकृतिक आवृत्ति 12-20 हर्ट्ज (लोड-निर्भर) विशिष्ट मशीनरी उत्तेजना आवृत्तियों के नीचे स्थित है, जो निरंतर संचालन के दौरान प्रभावी अलगाव के लिए संप्रेषणीयता <1 प्रदान करती है।
• पारगमन मोड (स्वचालित):जब परिवहन झटके (±8-15 मिमी) के विशिष्ट बड़े विस्थापन के अधीन होता है, तो तार रस्सी ज्यामिति अपने प्रगतिशील कठोरता क्षेत्र में परिवर्तित हो जाती है। प्रभावी स्प्रिंग दर गैर-रैखिक रूप से बढ़ती है, कुल विस्थापन को सीमित करती है और साथ ही कूलम्ब अवमंदन बल को बढ़ाती है - बड़े आंदोलन आनुपातिक रूप से अधिक घर्षण उत्पन्न करते हैं। आइसोलेटर हैंडलिंग ड्रॉप्स, वाहन प्रभाव और रेल झटके को बिना नीचे गिराए और बिना किसी मैन्युअल कॉन्फ़िगरेशन परिवर्तन की आवश्यकता के अवशोषित करता है
• निर्बाध संक्रमण:मोड के बीच कोई अलग स्विचिंग बिंदु नहीं है। कठोरता और भिगोना विशेषताएँ विस्थापन आयाम के साथ लगातार बदलती रहती हैं, जिससे सभी परिचालन और पारगमन स्थितियों में सुचारू, पूर्वानुमानित व्यवहार सुनिश्चित होता है। उपकरण डिजाइनरों को अलग-अलग परिचालन और पारगमन अलगाव प्रणालियों को निर्दिष्ट करने की आवश्यकता नहीं है, जिससे यांत्रिक डिजाइन और इंस्टॉलेशन/कमीशनिंग वर्कफ़्लो दोनों सरल हो जाते हैं।
• स्थापना सरलीकरण:क्योंकि JGX-0240D-6.3A हमेशा दोनों मोड में सक्रिय रहता है, परिवहन के बाद हटाने के लिए कोई लॉक-डाउन बोल्ट नहीं है, त्यागने के लिए कोई ट्रांजिट ब्रैकेट नहीं है, और भूले हुए शिपिंग प्रतिबंधों से उपकरण क्षति का कोई जोखिम नहीं है। फ़ैक्टरी में स्थापित आइसोलेटर्स शिपिंग, हैंडलिंग, इंस्टॉलेशन, कमीशनिंग और संपूर्ण परिचालन जीवन के दौरान उपकरण की सुरक्षा करते हैं

नॉन-लीनियर डंपिंग मैकेनिक्स: बिल्ट-इन बॉटमिंग-आउट प्रिवेंशन

रैखिक कंपन आइसोलेटर्स में एक सुविख्यात भेद्यता होती है: जब उत्तेजना डिज़ाइन आयाम से अधिक हो जाती है, तो आइसोलेटर अपनी यांत्रिक सीमा से विक्षेपित हो जाता है और यात्रा स्टॉप पर प्रभाव डालता है, जिससे एक शॉक पल्स सीधे संरक्षित उपकरण तक पहुंच जाता है। JGX-0240D-6.3A ज्यामिति-संचालित गैर-रैखिकता के माध्यम से इस विफलता मोड को समाप्त करता है:

• प्रगतिशील ज्यामितीय मजबूती:जैसे ही तार रस्सी के लूप अपने अधिकतम विस्थापन की ओर विक्षेपित होते हैं, केबल ज्यामिति उन तरीकों से बदलती है जो प्रभावी कठोरता को बढ़ाती हैं। लूप कस जाते हैं, मोड़ त्रिज्या कम हो जाती है, और फंसे हुए केबल के माध्यम से लोड पथ अधिक सीधा हो जाता है। यह ज्यामितीय प्रभाव एक सुचारू रूप से बढ़ते बल-विस्थापन वक्र का निर्माण करता है जो एक कठिन यांत्रिक सीमा तक पहुंचता है, लेकिन उस तक नहीं पहुंचता है
• आयाम-आनुपातिक ऊर्जा अपव्यय:कूलम्ब घर्षण बल फिसलने वाली सतहों के बीच सामान्य बल के समानुपाती होता है। जैसे-जैसे विक्षेपण के साथ तार रस्सी का तनाव बढ़ता है, अंतर-स्ट्रैंड संपर्क दबाव बढ़ता है, घर्षण बल बढ़ता है और इसलिए प्रति चक्र ऊर्जा नष्ट हो जाती है। अत्यधिक झटके की स्थिति में, तात्कालिक अवमंदन अनुपात 25% से अधिक हो सकता है, जबकि सामान्य कंपन आयामों के तहत नाममात्र>15% से अधिक हो सकता है।
• स्व-केंद्रित इलास्टिक रिकवरी:किसी भी विक्षेपण घटना के बाद, तार रस्सी की लोचदार तनाव ऊर्जा आइसोलेटर को सटीक रूप से उसकी तटस्थ स्थिति में लौटा देती है। इसमें कोई स्थायी सेट नहीं है, कोई तीव्र बहाव नहीं है, और किसी झटके की घटना के बाद मैन्युअल पुन: केंद्रित करने की कोई आवश्यकता नहीं है। यह स्व-केंद्रित व्यवहार केबल की धात्विक स्प्रिंग विशेषताओं में अंतर्निहित है

JGX-0240D-6.3A तकनीकी विशिष्टताएँ

क्लैम्पिंग बार्स के लिए भूतल उपचार विकल्प

• सफेद एनोडाइजिंग (मानक):इलेक्ट्रोलाइटिक एल्यूमीनियम ऑक्साइड परत, 5-15 μm मोटाई, विद्युतीय रूप से गैर-प्रवाहकीय, प्राकृतिक धात्विक उपस्थिति। इनडोर औद्योगिक और सामान्य उपकरण अनुप्रयोगों के लिए उपयुक्त
• हार्ड एनोडाइजिंग (वैकल्पिक):गहरी ऑक्साइड परत, 25-50 माइक्रोन मोटाई, सतह की कठोरता में उल्लेखनीय वृद्धि (400-500 एचवी)। अपघर्षक वातावरण, बाहरी इंस्टॉलेशन, या माउंटिंग इंटरफेस पर उन्नत यांत्रिक स्थायित्व की आवश्यकता वाले अनुप्रयोगों के लिए चयनित
• स्टेनलेस स्टील क्लैंपिंग बार्स (वैकल्पिक):समुद्री स्प्लैश जोन, रासायनिक संयंत्र वायुमंडल, या खाद्य-ग्रेड वाशडाउन वातावरण के लिए पूर्ण स्टेनलेस निर्माण। एएसटीएम ए967 के अनुसार निष्क्रिय

प्रदर्शन विशेषताएँ सारांश

• धातुकर्म की दृष्टि से असीमित थकान जीवन - रेटेड स्थितियों के तहत सामग्री सहनशक्ति सीमा से नीचे संचालित होता है
• दोहरे मोड सुरक्षा हर समय सक्रिय - कोई मोड स्विचिंग नहीं, कोई लॉक-डाउन हार्डवेयर नहीं, कोई पारगमन-विशिष्ट प्रक्रिया नहीं
• नॉन-लीनियर प्रोग्रेसिव डंपिंग - बाहरी स्नबर्स या यात्रा स्टॉप के बिना अंतर्निहित अधिभार संरक्षण
• शून्य रेंगना और शून्य उम्र बढ़ना - कोई विस्कोलेस्टिक छूट नहीं, कोई ऑक्सीडेटिव सख्त नहीं, अनिश्चित काल तक स्थिर गुण
• ऑल-एक्सिस अलगाव - एकल कॉम्पैक्ट इकाई संपीड़न, कतरनी और रोल इनपुट को एक साथ संभालती है
• पर्यावरण की दृष्टि से प्रतिरोधी निर्माण - रसायनों, समुद्री जल, ओजोन, यूवी, आर्द्रता, नमक स्प्रे से अप्रभावित
• व्यापक तापमान क्षमता - बिना किसी गिरावट के -40°C से +200°C तक पूर्ण प्रदर्शन
• रखरखाव-मुक्त संचालन - कोई निरीक्षण कार्यक्रम नहीं, कोई स्नेहन नहीं, कोई पुर्जा प्रतिस्थापन नहीं

उद्योग अनुप्रयोग उदाहरण

शीआन होन माइक्रोवेव कंपनी लिमिटेड के बारे में

शीआन, चीन में मुख्यालय और 2005 से संचालित, शीआन होन ने खुद को कंपन अलगाव और ऊर्जा अवशोषण उत्पादों के एक विशेष निर्माता के रूप में स्थापित किया है। कंपनी की ISO 9001:2015 प्रमाणित सुविधा में 500 से अधिक कर्मचारी कार्यरत हैं, जिसमें कंपन विश्लेषण, सामग्री इंजीनियरिंग और उत्पाद विकास पर केंद्रित 100 से अधिक विशेषज्ञों का इंजीनियरिंग विभाग भी शामिल है। शीआन होन की उत्पाद श्रृंखला में वायर रोप आइसोलेटर्स, वाइब्रेशन माउंट्स, फ्रिक्शन डैम्पर्स, शॉक एब्जॉर्बर और एलसी फिल्टर शामिल हैं, जो दुनिया भर के 25 से अधिक देशों में फैक्ट्री ऑटोमेशन, समुद्री इंजीनियरिंग, बिजली उत्पादन, रेलवे सिस्टम, बिल्डिंग सेवाओं और सटीक इंस्ट्रूमेंटेशन में ग्राहकों को सेवा प्रदान करते हैं।

आज ही हमारे इंजीनियरिंग विभाग से संपर्क करेंआपके निरंतर-ड्यूटी कंपन अलगाव एप्लिकेशन पर चर्चा करने के लिए, थकान प्रदर्शन दस्तावेज़ीकरण का अनुरोध करने के लिए, या आपकी विशिष्ट परिचालन स्थितियों के तहत JGX-0240D-6.3A के प्रोटोटाइप मूल्यांकन की व्यवस्था करने के लिए।
