JGX-0160D-3.2A वायर रस्सी कंपन आइसोलेटर क्लीनरूम वैक्यूम उपयोग के लिए अनुकूलित प्राकृतिक आवृत्ति शून्य आउटगैसिंग

JGX-0160D-3.2A ऑल-मेटल वायर रोप वाइब्रेशन आइसोलेटर - संदूषण-संवेदनशील वातावरण के लिए सटीक आवृत्ति मिलान

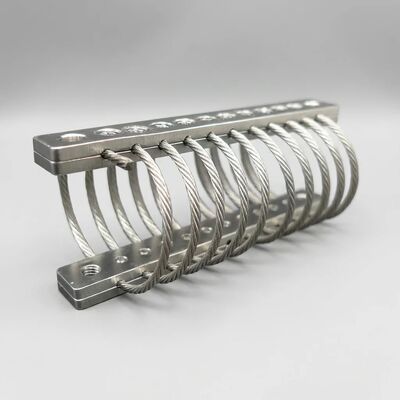

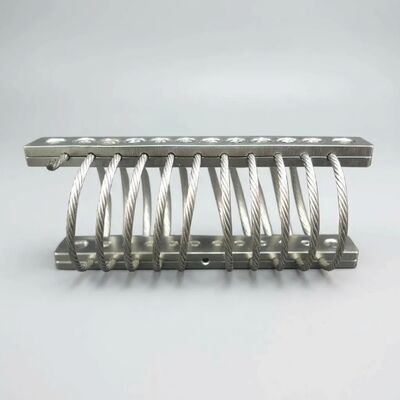

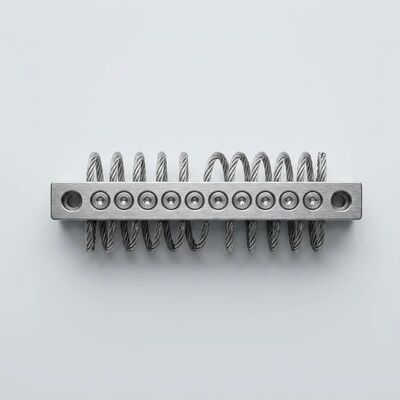

JGX-0160D-3.2Aसटीक विनिर्माण और अनुसंधान में एक महत्वपूर्ण चुनौती को संबोधित करता है: जैविक संदूषण शुरू किए बिना प्रभावी कंपन अलगाव कैसे प्रदान किया जाए। यह 10-लूप कॉम्पैक्ट वायर रोप आइसोलेटर, 1.6 मिमी स्टेनलेस स्टील 304 केबल और एल्यूमीनियम मिश्र धातु 6061-टी 6 क्लैंपिंग बार से निर्मित, 0.25 किलोग्राम पैकेज में 3.2 किलोग्राम स्थिर लोड रेटिंग रखता है। इसका पूरी तरह से धात्विक निर्माण इलास्टोमेरिक माउंट में निहित आउटगैसिंग, पार्टिकुलेट शेडिंग और रासायनिक लीचिंग को समाप्त करता है, जिससे यह क्लीनरूम, वैक्यूम चैंबर, सेमीकंडक्टर और ऑप्टिकल अनुप्रयोगों के लिए पसंदीदा अलगाव समाधान बन जाता है। आईएसओ 9001:2015 गुणवत्ता प्रबंधन के तहत शीआन होन माइक्रोवेव कंपनी लिमिटेड द्वारा निर्मित।

प्राकृतिक आवृत्ति अनुकूलन का विज्ञान

प्रभावी कंपन अलगाव एक मौलिक संबंध पर निर्भर करता है: वांछित संप्रेषणीयता में कमी को प्राप्त करने के लिए आइसोलेटर की प्राकृतिक आवृत्ति को ऑपरेटिंग वातावरण की प्रमुख उत्तेजना आवृत्तियों के नीचे पर्याप्त मार्जिन द्वारा स्थित किया जाना चाहिए। JGX-0160D-3.2A के लिए, शीआन होन एप्लिकेशन इंजीनियरिंग प्रक्रिया के हिस्से के रूप में विस्तृत आवृत्ति-डोमेन विश्लेषण प्रदान करता है:

• स्थैतिक विक्षेपण विश्लेषण:समर्थित द्रव्यमान के तहत, आइसोलेटर का स्थैतिक विक्षेपण इसकी ऊर्ध्वाधर प्राकृतिक आवृत्ति निर्धारित करता है। इसके रेटेड लोड के निकट समर्थन करने वाले 3.2ए संस्करण के लिए, विशिष्ट प्राकृतिक आवृत्तियाँ 15 से 25 हर्ट्ज तक होती हैं, जो लगभग 21-35 हर्ट्ज से ऊपर उत्तेजना आवृत्तियों के लिए अलगाव प्रभावशीलता (संचारण <1) प्रदान करती हैं।
• संप्रेषणीयता वक्र भविष्यवाणी:इंजीनियर संपीड़न, कतरनी और रोल अक्षों के लिए पूर्ण बल संप्रेषणीयता बनाम आवृत्ति वक्र की गणना करते हैं, जिससे सत्यापन की अनुमति मिलती है कि पूर्ण उपकरण संचालन गति सीमा में अलगाव लक्ष्य पूरे हो गए हैं
• मॉडल पृथक्करण सत्यापन:सिस्टम विश्लेषण आइसोलेटर-अनुनाद क्षेत्र और समर्थित उपकरण के संरचनात्मक मोड और माउंटिंग फाउंडेशन की अनुनाद आवृत्तियों दोनों के बीच पर्याप्त आवृत्ति पृथक्करण की पुष्टि करता है, जिससे संयोग प्रवर्धन जोखिम समाप्त हो जाते हैं।
• भार वितरण मॉडलिंग:मल्टी-आइसोलेटर इंस्टॉलेशन के लिए, व्यक्तिगत आइसोलेटर लोडिंग की गणना गुरुत्वाकर्षण ऑफसेट के उपकरण केंद्र को ध्यान में रखते हुए की जाती है, यह सुनिश्चित करते हुए कि प्रत्येक JGX-0160D-3.2A पूर्वानुमानित प्राकृतिक आवृत्ति व्यवहार के लिए अपनी डिज़ाइन लोड सीमा के भीतर संचालित होता है।
• अवमंदन योगदान:>15% कूलम्ब अवमंदन अनुपात, प्राकृतिक आवृत्ति पर प्रतिध्वनि प्रवर्धन को लगभग 3-4* तक सीमित करता है, जबकि हल्के से नम स्प्रिंग आइसोलेटर्स के लिए यह 10-20* है, जो अनुनाद क्षेत्र से गुजरने वाले स्टार्ट-अप और शटडाउन क्षणिक के दौरान भी मजबूत सुरक्षा प्रदान करता है।

जीरो आउटगैसिंग: ऑल-मेटल निर्माण क्यों मायने रखता है

क्लीनरूम निर्माण और वैक्यूम सिस्टम अनुप्रयोगों में, पर्यावरण में पेश की गई प्रत्येक सामग्री एक संभावित संदूषण स्रोत बन जाती है। पारंपरिक कंपन माउंट उनकी सामग्री संरचना के कारण एक महत्वपूर्ण जोखिम का प्रतिनिधित्व करते हैं:

• इलास्टोमेर आउटगैसिंग तंत्र:रबर और पॉलीयुरेथेन आइसोलेटर्स लगातार अस्थिर कार्बनिक यौगिकों (वीओसी) को जारी करते हैं जिनमें अप्रयुक्त मोनोमर्स, प्लास्टिसाइज़र, एंटीऑक्सिडेंट और इलाज एजेंट शामिल हैं। वैक्यूम सिस्टम में, ये वाष्पशील पदार्थ आधार दबाव बढ़ाते हैं, संवेदनशील सतहों को दूषित करते हैं, और उत्प्रेरक को जहर दे सकते हैं या जमाव रसायन को बदल सकते हैं
• आणविक फिल्म जमाव:आउटगैस यौगिक ऑप्टिकल सतहों पर संघनित होते हैं, आणविक फिल्में बनाते हैं जो ट्रांसमिशन को ख़राब करते हैं, बिखराव को बढ़ाते हैं, और लेजर सिस्टम, इमेजिंग सेंसर और स्पेक्ट्रोस्कोपिक उपकरणों में अंशांकन को स्थानांतरित करते हैं।
• पार्टिकुलेट जेनरेशन:फ्लेक्सुरल साइक्लिंग के दौरान इलास्टोमर्स नष्ट हो जाते हैं, जिससे माइक्रोन और सब-माइक्रोन कण निकलते हैं जो क्लीनरूम कण गणना विनिर्देशों का उल्लंघन करते हैं और सेमीकंडक्टर वेफर प्रसंस्करण में दोष पैदा कर सकते हैं।

JGX-0160D-3.2A सामग्री चयन के माध्यम से इन विफलता मोड को समाप्त करता है:

• स्टेनलेस स्टील 304 तार रस्सी:7*19 स्ट्रैंड निर्माण, स्वाभाविक रूप से कार्बनिक सामग्री से मुक्त, वैक्यूम के तहत गैर-आउटगैसिंग, आटोक्लेव (121 डिग्री सेल्सियस/134 डिग्री सेल्सियस पर संतृप्त भाप), गामा विकिरण, एथिलीन ऑक्साइड और हाइड्रोजन पेरोक्साइड प्लाज्मा सहित सभी सामान्य नसबंदी विधियों के साथ संगत
• एल्यूमीनियम मिश्र धातु 6061-टी6 क्लैंपिंग बार्स:स्थिर सतह ऑक्साइड परत के साथ गढ़ा एल्यूमीनियम, किसी कार्बनिक कोटिंग या उपचार की आवश्यकता नहीं, एनोडाइजिंग विकल्प (सफेद या कठोर) अकार्बनिक इलेक्ट्रोलाइटिक प्रक्रियाओं का उपयोग करते हैं जो शून्य कार्बनिक अवशेष उत्पन्न करते हैं
• कोई चिपकने वाला नहीं, कोई चिकनाई नहीं:तार की रस्सी को यांत्रिक रूप से सलाखों के बीच जकड़ा जाता है - निर्माण के किसी भी चरण में कोई बॉन्डिंग एजेंट, थ्रेड-लॉकिंग यौगिक या असेंबली स्नेहक का उपयोग नहीं किया जाता है

क्लीनरूम और वैक्यूम संगतता सत्यापन

निर्बाध इंजीनियरिंग एकीकरण समर्थन

शीआन होआन यह सुनिश्चित करने के लिए एंड-टू-एंड डिज़ाइन एकीकरण सेवाएं प्रदान करता है कि JGX-0160D-3.2A आपके विशिष्ट एप्लिकेशन में सर्वोत्तम प्रदर्शन करता है:

• प्रारंभिक डिज़ाइन समीक्षा:हमारे इंजीनियर इष्टतम आइसोलेटर कॉन्फ़िगरेशन और मात्रा की सिफारिश करने के लिए आपके उपकरण विनिर्देशों, कंपन पर्यावरण लक्षण वर्णन डेटा और अलगाव प्रदर्शन लक्ष्यों की समीक्षा करते हैं
• सीएडी मॉडल एक्सेस:हस्तक्षेप जांच और असेंबली दस्तावेज़ीकरण के लिए सटीक ज्यामिति के साथ STEP, IGES और प्रमुख देशी CAD प्रारूपों (सॉलिडवर्क्स, इन्वेंटर, CATIA, Creo) में विस्तृत 3D मॉडल प्रदान किए गए हैं।
• माउंटिंग कॉन्फ़िगरेशन लाइब्रेरी:बेस-माउंट, साइड-माउंट और 45-डिग्री संपीड़न अभिविन्यास के लिए उपलब्ध मॉडल; गैर-मानक माउंटिंग इंटरफ़ेस के लिए कस्टम बार ज्यामिति विकसित की जा सकती है
• प्रदर्शन दस्तावेज़ीकरण:प्रत्येक एप्लिकेशन को एक तकनीकी रिपोर्ट प्राप्त होती है जिसमें अनुमानित ट्रांसमिसेबिलिटी वक्र, प्राकृतिक आवृत्ति विश्लेषण, स्थैतिक लोड सत्यापन और अनुशंसित इंस्टॉलेशन टॉर्क मान शामिल हैं
• प्रोटोटाइप और परीक्षण समर्थन:श्रृंखला उत्पादन प्रतिबद्धता से पहले फिट-चेक और इन-सीटू प्रदर्शन सत्यापन के लिए कॉन्फ़िगर की गई प्रोटोटाइप इकाइयाँ उपलब्ध हैं

तकनीकी निर्देश

मुख्य विशेषताएँ

• 100% धात्विक निर्माण:शून्य कार्बनिक पदार्थ, शून्य गैस उत्सर्जन, शून्य कण उत्पादन
• कोई रेंगना या बुढ़ापा नहीं:पूर्ण उपकरण जीवनकाल के लिए यांत्रिक गुण स्थिर
• आवृत्ति-स्वतंत्र भिगोना:>उप-हर्ट्ज़ से किलोहर्ट्ज़ रेंज तक 15% भिगोना बनाए रखा गया
• सभी-अक्ष अलगाव:एक ही कॉम्पैक्ट इकाई से एक साथ संपीड़न, कतरनी और रोल में प्रभावी
• पर्यावरणीय प्रतिरक्षा:रसायन, समुद्री जल, ओजोन, यूवी, आर्द्रता, नमक स्प्रे से अप्रभावित
• स्टरलाइज़ करने योग्य:आटोक्लेव, गामा, EtO, और H₂O₂ प्लाज्मा नसबंदी के साथ संगत
• यूएचवी संगत:आभासी रिसाव या संदूषण जोखिम के बिना अल्ट्रा-उच्च वैक्यूम वातावरण के लिए उपयुक्त
• रखरखाव मुक्त:किसी निरीक्षण, स्नेहन, समायोजन या निर्धारित प्रतिस्थापन की आवश्यकता नहीं है

सेक्टर द्वारा अनुप्रयोग उदाहरण

शीआन होन माइक्रोवेव कंपनी लिमिटेड के बारे में

2005 में शीआन, चीन में स्थापित, शीआन होआन 500 से अधिक कर्मचारियों और 100 से अधिक व्यक्तियों के इंजीनियरिंग विभाग के साथ कंपन अलगाव उत्पादों के एक अग्रणी निर्माता के रूप में विकसित हुआ है। ISO 9001:2015 प्रमाणित सुविधा सेमीकंडक्टर विनिर्माण, सटीक प्रकाशिकी, औद्योगिक स्वचालन, समुद्री इंजीनियरिंग, बिजली उत्पादन और परिवहन प्रणालियों सहित उद्योगों की सेवा करने वाले वायर रस्सी आइसोलेटर्स, कंपन माउंट, घर्षण डैम्पर्स, शॉक अवशोषक और एलसी फिल्टर का उत्पादन करती है। 25 से अधिक देशों में ग्राहकों के साथ, शीआन होन अनुरूप अलगाव समाधान प्रदान करने के लिए एप्लिकेशन-विशिष्ट इंजीनियरिंग समर्थन के साथ विनिर्माण पैमाने को जोड़ता है।

आज ही हमारी एप्लिकेशन टीम से संपर्क करेंआपके क्लीनरूम, वैक्यूम, या सटीक उपकरण अलगाव आवश्यकताओं पर चर्चा करने के लिए, या आपके विशिष्ट एप्लिकेशन में 3D CAD मॉडल और JGX-0160D-3.2A के लिए प्राकृतिक आवृत्ति विश्लेषण का अनुरोध करने के लिए।
