JGX-0160D-3.2A तार रस्सी कंपन अलगाव ब्रॉडबैंड आवृत्ति क्षीणन वैश्विक मानक अनुपालन 3D सीएडी समर्थन

JGX-0160D-3.2A कॉम्पैक्ट वायर रस्सी कंपन अलगाव ¢ ब्रॉडबैंड क्षीणन विश्लेषण और डिजिटल डिजाइन एकीकरण

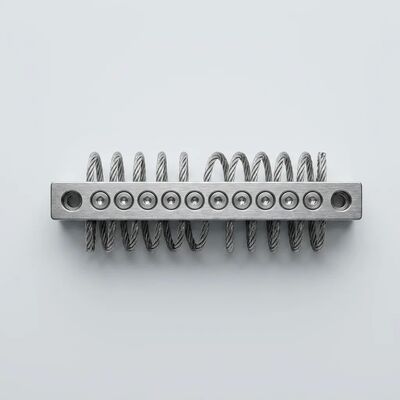

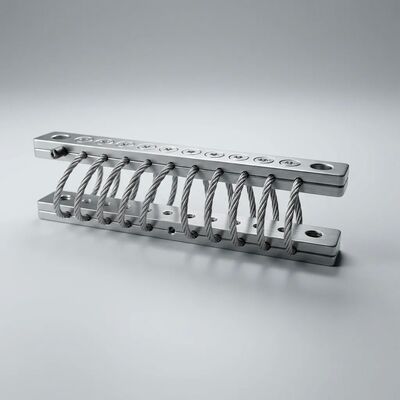

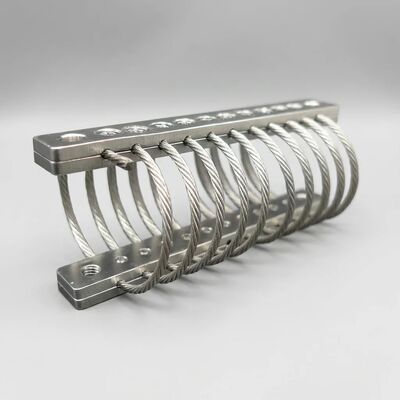

दJGX-0160D-3.2Aयह शीआन होआन की JGX-0160 श्रृंखला का एक सटीक कॉम्पैक्ट तार रस्सी कंपन अलगावकर्ता है, जिसे 1.6 मिमी व्यास के स्टेनलेस स्टील 304 स्ट्रैन्डेड केबल से बनाया गया है, जिसे 10-लूप कॉन्फ़िगरेशन में व्यवस्थित किया गया है।एल्यूमीनियम मिश्र धातु 6061-T6 क्लैंपिंग बार के बीच सुरक्षितअधिकतम स्थैतिक भार 3.2 किलोग्राम और लगभग 0.25 किलोग्राम के इकाई भार के साथ, इस अलगावकर्ता को विशेष रूप से हल्के इलेक्ट्रॉनिक इकट्ठे, एवियोनिक्स मॉड्यूल,ऑप्टिकल सेंसर पैकेज, और सटीक उपकरण जहां ब्रॉडबैंड कंपन मंदता, मान्यता प्राप्त मानक अनुपालन और तेजी से डिजिटल डिजाइन एकीकरण आवश्यक आवश्यकताएं हैं।

तार रस्सी अलगाव में ब्रॉडबैंड आवृत्ति क्षीणन को समझना

एकल-डिग्री-ऑफ-फ्रीडम स्प्रिंग-डम्पर सिस्टम के विपरीत जो केवल एक विशिष्ट कटऑफ आवृत्ति से ऊपर प्रभावी अलगाव प्रदान करते हैं, तार रस्सी अलगावकार प्राप्त करते हैंब्रॉडबैंड ऊर्जा अपव्ययएक मौलिक रूप से अलग भौतिक तंत्र के माध्यम सेः इंटर-स्ट्रैंड कूलॉम्ब घर्षण डिम्पिंग। प्रत्येक JGX-0160D-32A के 10 लूप में कई तार के तार होते हैं जो गतिशील भार के तहत एक दूसरे के खिलाफ स्लाइड करते हैंयह तंत्र एक असाधारण रूप से व्यापक आवृत्ति सीमा में कार्य करता है क्योंकिः

• गैर-रैखिक कठोरता प्रोफ़ाइलःतार रस्सी ज्यामिति प्रगतिशील कठोरता उत्पन्न करती है ️ कम आयाम उच्च आवृत्ति अलगाव के लिए नरम प्रारंभिक प्रतिक्रिया, बड़े आयाम कम आवृत्ति घटनाओं के लिए कठोर व्यवहार के लिए संक्रमण।यह रैखिक अलगावकों के लिए विशिष्ट अनुनाद प्रवर्धन चोटी को रोकता है
• बहु-अक्षीय घर्षण सक्रियण:किसी भी दिशा में कंपन (संपीड़न, कतरनी, रोल, या संयुक्त) स्ट्रैंड-टू-स्ट्रैंड घर्षण को सक्रिय करता है,कई अलग-अलग अलगावकर्ता अभिविन्यासों की आवश्यकता के बिना सभी अक्षों को सच ब्रॉडबैंड डम्पिंग प्रदान करना
• आवृत्ति-स्वतंत्र डिम्पिंग:कूलॉम्ब घर्षण डिम्पिंग आवृत्ति-स्वतंत्र है, विस्कॉस डिम्पिंग के विपरीत जो कम आवृत्तियों पर कम हो जाती है।2A लगभग स्थिर से उच्च आवृत्ति उत्तेजना से >15% डम्पिंग अनुपात बनाए रखता है
• आयाम-निर्भर प्रतिक्रियाःउच्च उत्तेजना आयाम अधिक स्ट्रैंड विस्थापन और घर्षण उत्पन्न करते हैं, जब इसकी सबसे अधिक आवश्यकता होती है तो आनुपातिक रूप से मजबूत डिम्पिंग प्रदान करते हैं

वैश्विक औद्योगिक मानकों के अनुरूप

JGX-0160D-3.2A का निर्माण और परीक्षण अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त औद्योगिक और नियामक मानकों के अनुरूप प्रोटोकॉल के तहत किया जाता है, जो लगातार गुणवत्ता और अनुमानित प्रदर्शन सुनिश्चित करता हैः

• पर्यावरणीय स्थायित्व:नमकीन कोहरे के संपर्क में परीक्षण (एएसटीएम बी 117 के अनुसार), यूवी मौसम संबंधी मूल्यांकन (एएसटीएम जी 154 के अनुसार) और पूरे -40 डिग्री सेल्सियस से +200 डिग्री सेल्सियस ऑपरेटिंग लिफाफे में थर्मल साइकिल के माध्यम से मान्य
• झटके और कंपन योग्यताःनियंत्रित प्रयोगशाला स्थितियों में अलगाव की प्रभावशीलता और संरचनात्मक अखंडता को सत्यापित करने के लिए मानकीकृत यांत्रिक सदमे और ब्रॉडबैंड कंपन प्रोफाइल के तहत परीक्षण किया गया
• सामग्री का पता लगाने की क्षमताःस्टेनलेस स्टील 304 और एल्यूमीनियम मिश्र धातु 6061-T6 सामग्री के बैचों के लिए पूर्ण दस्तावेज उपलब्ध हैं, जिसमें अनुरोध पर मिल परीक्षण प्रमाण पत्र शामिल हैं
• गुणवत्ता प्रबंधन:आईएसओ 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित, दस्तावेज प्राप्त निरीक्षण, प्रक्रिया में सत्यापन और अंतिम स्वीकृति परीक्षण के साथ

निर्बाध डिजाइन एकीकरण के लिए डाउनलोड करने के लिए तैयार 3D सीएडी मॉडल

शीआन होआन आपके उत्पाद विकास कार्यप्रवाह को सुव्यवस्थित करने के लिए व्यापक डिजिटल इंजीनियरिंग संसाधन प्रदान करता हैः

• बहु-प्रारूप सीएडी पुस्तकालयःस्टेप (.stp), आईजीईएस (.igs) और सॉलिडवर्क्स, ऑटोडेस्क इन्वेन्टर, कैटिया और पीटीसी क्रेओ के लिए मूल स्वरूपों में उपलब्ध 3 डी मॉडल, सभी प्रमुख मैकेनिकल सीएडी प्लेटफार्मों के साथ संगत
• कॉन्फ़िगरेशन संस्करणःप्रत्येक मॉडल पैकेज में बेस-माउंटेड, साइड-माउंटेड और 45 डिग्री संपीड़न अभिविन्यास शामिल हैं, जिसमें सटीक माउंटिंग छेद ज्यामिति और फास्टनर क्लीयरेंस ज़ोन हैं
• द्रव्यमान गुण:सीएडी फ़ाइलों में सिस्टम स्तर के द्रव्यमान बजटिंग और गतिशील विश्लेषण के लिए सटीक वजन, गुरुत्वाकर्षण केंद्र और जड़ता के क्षण डेटा शामिल हैं
• असेंबली एकीकरण:बड़ी असेंबली के प्रदर्शन के लिए उपलब्ध सरलीकृत लिफाफा ज्यामिति संस्करण, विनिर्माण प्रलेखन के लिए विस्तृत मॉडल के साथ
• सामग्री का बिल:इसके साथ दिए गए विनिर्देश पत्रक खरीद और गुणवत्ता प्रलेखन के लिए पूर्ण सामग्री, परिष्करण और आयामी डेटा प्रदान करते हैं

तकनीकी विनिर्देश

माउंटिंग बार सामग्री और सतह परिष्करण विकल्प

• एल्यूमीनियम मिश्र धातु 6061-T6 सफेद एनोडाइजिंग के साथ (मानक):विद्युत रूप से गैर-संवाहक सतह उपचार जो प्राकृतिक धातु की उपस्थिति को संरक्षित करते हुए कठोरता को बढ़ाता है। सामान्य परिशुद्धता उपकरण अनुप्रयोगों के लिए मानक विनिर्देश
• हार्ड एनोडाइजिंग के साथ एल्यूमीनियम मिश्र धातु 6061-T6 (वैकल्पिक):गहरी कठोर सतह परत के साथ अंधेरे उपस्थिति के साथ। यांत्रिक घर्षण, लगातार हैंडलिंग या कठोर रासायनिक जोखिम के अधीन प्रतिष्ठानों के लिए चुना गया
• स्टेनलेस स्टील की सलाखें (वैकल्पिक):अधिकतम संक्षारण प्रतिरोध, चुंबकीय पारगम्यता नियंत्रण या मौजूदा स्टेनलेस स्टील माउंट संरचनाओं से मेल खाने वाले अनुप्रयोगों के लिए एल्यूमीनियम के विकल्प के रूप में उपलब्ध

मुख्य प्रदर्शन विशेषताएं

• कोई घबराहट या बुढ़ापा नहीं:सभी धातु निर्माण viscoelastic विश्राम और ऑक्सीडेटिव सख्त जो इलास्टोमेरिक पृथक की पीड़ा को समाप्त करता है
• उच्च आंतरिक डम्पिंगःइंटर-स्ट्रैंड घर्षण तरल लीक, सील गिरावट या तापमान संवेदनशीलता के बिना लगातार ऊर्जा अपव्यय प्रदान करता है
• अति कठोर:7*19 स्ट्रैंड निर्माण के साथ स्टेनलेस स्टील केबल थकान विफलता के बिना बार-बार झुकने भार का सामना करता है
• सभी अक्षों की सुरक्षाःएकल अलगावकर्ता एक साथ संपीड़न, कतरनी और रोल इनपुट को संभालता है
• पर्यावरण प्रतिरोधी:रसायन, समुद्री जल, ओजोन, यूवी विकिरण, आर्द्रता और नमक धुंध से प्रभावित नहीं
• कॉम्पैक्ट और हल्का वजनः0.25 किलोग्राम यूनिट वजन हवा में, पोर्टेबल और अंतरिक्ष-प्रतिबंधित प्रतिष्ठानों के लिए आदर्श

आवेदन

शीआन होआन माइक्रोवेव कंपनी लिमिटेड के बारे में

2005 में स्थापित और शीआन, चीन में मुख्यालय, शीआन होान कंपन अलगाव और ऊर्जा अवशोषण समाधानों का एक विशेष निर्माता है।कंपनी में 500 से अधिक पेशेवर कार्यरत हैं जिनमें 100 से अधिक विशेषज्ञों की एक समर्पित इंजीनियरिंग टीम भी शामिल है।आईएसओ 9001:2015 प्रमाणन के तहत कार्यरत, शीआन होआन 25 से अधिक देशों में ग्राहकों की सेवा करता है जिसमें तार रस्सी अलगाव, कंपन माउंट, घर्षण डिमपर्स,झटके मिटाने वालेहमारे समाधान औद्योगिक मशीनरी, समुद्री इंजीनियरिंग, बिजली उत्पादन, रेलवे और परिवहन प्रणालियों, सटीक उपकरण,वाणिज्यिक भवन सेवाएं.

आज ही हमारी इंजीनियरिंग टीम से संपर्क करेंअपने अगले डिजाइन में JGX-0160D-3.2A को एकीकृत करने के लिए 3D सीएडी मॉडल, तकनीकी डेटाशीट या एप्लिकेशन-विशिष्ट परामर्श का अनुरोध करने के लिए।
