JGX-1598D-557B बहु-अक्ष तार रस्सी आघात अलगाव विभिन्न उपकरण प्लेटफार्मों पर बहुमुखी माउंटिंग की विशेषता

JGX-1598D-557B - एक आइसोलेटर प्लेटफार्म, हर बढ़ती चुनौती, सभी छह अक्षों को कवर किया गया

उपकरण डिजाइनरों को लगातार तनाव का सामना करना पड़ता है: अलगाव समाधान जो एक मशीन के बढ़ते पदचिह्न में फिट बैठता है वह शायद ही कभी दूसरे के लिए सफाई से अनुकूल होता है। विभिन्न बोल्ट पैटर्न, असममित भार, कोणीय माउंटिंग सतहें, विरासत रेट्रोफिट बाधाएं - प्रत्येक भिन्नता पारंपरिक रूप से एक अलग आइसोलेटर भाग संख्या की मांग करती है।जेजीएक्स-1598डी-557बीवायर रोप वाइब्रेशन आइसोलेटर इसे हल करता हैकॉन्फ़िगर करने योग्य माउंटिंग प्लेटफ़ॉर्मजो डिलीवरी करते समय बार-टू-बार, बार-टू-प्लेट, 45° झुकाव और 90° लंबवत अभिविन्यास का समर्थन करता हैसत्यापित 6-डिग्री-स्वतंत्रता अलगावहर कॉन्फ़िगरेशन में.

अलगाव प्रदर्शन से समझौता किए बिना बहुमुखी प्रतिभा बढ़ाना

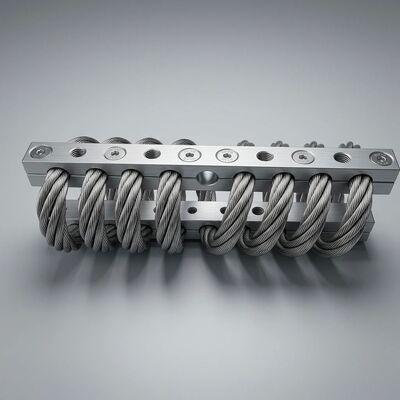

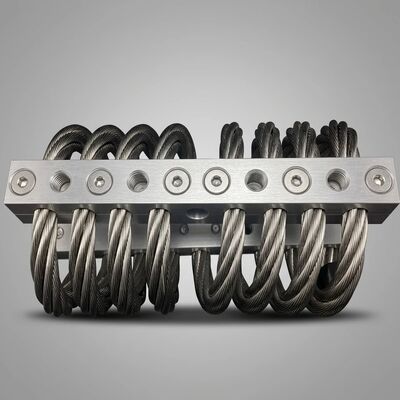

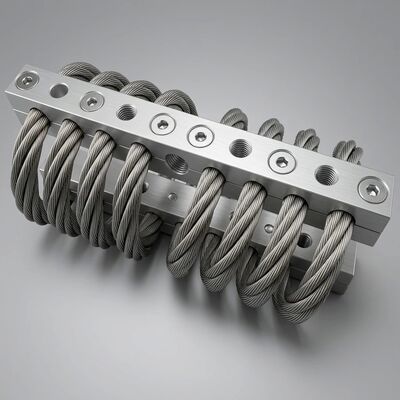

JGX-1598D-557B आइसोलेशन फ़ंक्शन को माउंटिंग इंटरफ़ेस से अलग करता है। इसके मूल में एक है6-कुंडल पेचदार तार रस्सी तत्व8.0 मिमी एआईएसआई 304 स्टेनलेस स्टील से निर्मित, दोनों सिरों पर 6061-टी6 एल्यूमीनियम क्लैंपिंग बार द्वारा समाप्त किया गया। क्लैम्पिंग बार स्वयं सार्वभौमिक माउंटिंग एडेप्टर के रूप में काम करते हैं: प्रत्येक बार में कई कोणों पर उन्मुख सटीक-मशीनीकृत स्लॉट होते हैं, जो मानक मीट्रिक और शाही फास्टनरों को स्वीकार करते हैं।

एकल आइसोलेटर प्लेटफॉर्म से उपलब्ध माउंटिंग व्यवस्था:

• मानक बार-टू-बार:उपकरण का पैर सीधे ऊपरी क्लैंपिंग बार पर लगाया जाता है; नींव या समर्थन फ्रेम में निचले बार बोल्ट। नई-निर्मित मशीनरी के लिए डिफ़ॉल्ट व्यवस्था जहां दोनों माउंटिंग सतहें समानांतर और सपाट होती हैं।
• बार-टू-प्लेट एडाप्टर:एक मशीनीकृत बेस प्लेट निचले क्लैंपिंग बार पर बोल्ट करती है और एक स्टड-माउंटेड इंटरफ़ेस प्रदान करती है। यह उपकरण बेस या फाउंडेशन ड्रिलिंग पैटर्न को संशोधित किए बिना मौजूदा इलास्टोमेरिक स्टड माउंट के लिए आइसोलेटर को ड्रॉप-इन प्रतिस्थापन में परिवर्तित करता है।
• 45-डिग्री झुका हुआ माउंटिंग:जब प्राथमिक उत्तेजना क्षैतिज के कोण पर आती है - वी-कॉन्फ़िगरेशन डीजल इंजन, इच्छुक कन्वेयर ड्राइव और झुका हुआ पंप पैकेज के साथ आम - 45 डिग्री स्लॉट अभिविन्यास प्रमुख कंपन वेक्टर के साथ आइसोलेटर के प्रमुख अनुपालन अक्ष को संरेखित करता है। यह लंबवत माउंटिंग की तुलना में अलगाव दक्षता को अधिकतम करता है।
• 90-डिग्री लंबवत अभिविन्यास:ऐसे इंस्टॉलेशन के लिए जहां ऊर्ध्वाधर स्थान सीमित है लेकिन क्षैतिज निकासी उपलब्ध है। क्लैम्पिंग बार पूर्ण बहु-अक्ष अनुपालन को संरक्षित करते हुए, कुल स्थापित ऊंचाई को 150 मिमी से कम रखते हुए, लंबवत रूप से माउंट होते हैं।

प्रत्येक कॉन्फ़िगरेशन समान लोड रेटिंग (80 किलोग्राम स्थिर, 120 किलोग्राम शॉक प्रति माउंट) और समान 6-डीओएफ अलगाव विशेषता बनाए रखता है। उपकरण ओईएम अपने संपूर्ण उत्पाद रेंज में एकल आइसोलेटर श्रृंखला पर मानकीकरण कर सकते हैं, खरीद जटिलता को कम कर सकते हैं, प्रदर्शन डेटा के एक सेट को योग्य बना सकते हैं, और सामान्य स्पेयर पार्ट्स इन्वेंट्री को बनाए रख सकते हैं।

सत्यापित मल्टी-एक्सिस प्रदर्शन

पेचदार तार रस्सी ज्यामिति स्वाभाविक रूप से हर दिशा में अनुपालन प्रदान करती है, लेकिन JGX-1598D-557B का प्रदर्शन अच्छा रहा हैमात्रात्मक रूप से विशेषतायंत्रीकृत बहु-अक्ष परीक्षण के माध्यम से स्वतंत्रता की सभी छह डिग्री में:

• संपीड़न (Z-अक्ष):0-80 किग्रा भार सीमा में 4-12 मिमी का स्थैतिक विक्षेपण। विक्षेपण के साथ कठोरता गैर-रेखीय रूप से बढ़ती है, जो बड़े-विस्थापन सदमे की घटनाओं के खिलाफ उत्तरोत्तर दृढ़ संयम के साथ छोटे-आयाम कंपन अलगाव के लिए एक नरम प्रारंभिक प्रतिक्रिया प्रदान करती है।
• तनाव (Z-अक्ष उल्टा):इंटरलॉकिंग क्लैम्पिंग बार ग्रूव प्रोफ़ाइल यांत्रिक रूप से तार रस्सी समाप्ति को पकड़ती है, उत्थान बलों के तहत संरचनात्मक निरंतरता बनाए रखती है। पारंपरिक क्लैम्प्ड-ओनली डिज़ाइन में तनाव के तहत रस्सी खींचने का जोखिम होता है; JGX-1598D-557B की ग्रूव ज्यामिति इस विफलता मोड को समाप्त कर देती है।
• कतरनी (एक्स और वाई अक्ष):पार्श्व अनुपालन घूर्णन असंतुलन, गलत संरेखण और भूकंपीय जमीन गति से क्षैतिज उत्तेजना घटकों को समायोजित करता है। कुंडल संरचना लोचदार रूप से झुकती है और बिना किसी अवशिष्ट ऑफसेट के केंद्र में लौट आती है।
• रोल, पिच, यॉ (X, Y, Z के बारे में घूर्णी):कॉइल असेंबली में विभेदक विक्षेपण कोणीय गति को समायोजित करता है, असमान द्रव्यमान वितरण या ऑफ-सेंटर माउंटिंग पॉइंट वाले उपकरण को टॉर्सनल कंपन ट्रांसमिशन से बचाता है।

सभी अक्षों के पार,अनुनाद प्रवर्धन कारक 3 से नीचे रहता है-इसका मतलब यह है कि जब उत्तेजना आवृत्ति सिस्टम की प्राकृतिक आवृत्ति के साथ बिल्कुल मेल खाती है, तब भी आइसोलेटर इनपुट को नहीं बढ़ाता है। परिवर्तनशील गति से घूमने वाली मशीनरी के लिए जो प्रत्येक स्टार्ट-स्टॉप चक्र के दौरान प्रतिध्वनि के माध्यम से घूमती है, यह विशेषता दीर्घकालिक विश्वसनीयता के लिए आवश्यक है।

मानकीकृत आइसोलेटर प्लेटफ़ॉर्म के सिस्टम-स्तरीय लाभ

प्रत्यक्ष प्रदर्शन लाभों के अलावा, एक उपकरण परिवार में JGX-1598D-557B को अपनाने से जटिल परिचालन लाभ पैदा होते हैं:

• स्पेयर पार्ट्स सरलीकरण:एक आइसोलेटर पार्ट नंबर पंप, कंप्रेसर, जनरेटर और सहायक उपकरण का काम करता है। रखरखाव स्टोर में कम SKU होते हैं, और फ़ील्ड तकनीशियनों को केवल एक इंस्टॉलेशन प्रक्रिया से परिचित होने की आवश्यकता होती है।
• पूर्वानुमानित प्रदर्शन:इंजीनियरिंग टीमें JGX-1598D-557B की लोड-डिफ्लेक्शन और ट्रांसमिशनबिलिटी विशेषताओं को एक बार अर्हता प्राप्त करती हैं, फिर भविष्य के सभी उपकरण डिजाइनों में मान्य डेटा लागू करती हैं। प्रत्येक नई मशीन को नए आइसोलेशन योग्यता कार्यक्रम की आवश्यकता नहीं होती है।
• रेट्रोफिट संगतता:बार-टू-प्लेट एडाप्टर विकल्प JGX-1598D-557B को नए फाउंडेशन छेदों को ड्रिल किए बिना या उपकरण बेस को संशोधित किए बिना इन-सर्विस उपकरणों पर पुराने इलास्टोमेरिक माउंट को बदलने की अनुमति देता है। रखरखाव टीमें संरचनात्मक संशोधनों के बिना निर्धारित कटौती के दौरान अलगाव प्रदर्शन को उन्नत कर सकती हैं।
• वैश्विक आपूर्ति स्थिरता:नियंत्रित धातुकर्म और आयामी विशिष्टताओं के लिए निर्मित एक पूर्ण-धातु उत्पाद के रूप में, JGX-1598D-557B उत्पादन बैच या शिपिंग गंतव्य की परवाह किए बिना समान प्रदर्शन प्रदान करता है। मोल्डेड रबर उत्पादों के साथ अनुभव किए गए बैच-टू-बैच इलाज में कोई भिन्नता नहीं है।

व्यापक तकनीकी डेटा

जहां JGX-1598D-557B प्लेटफ़ॉर्म दृष्टिकोण अधिकतम मूल्य प्रदान करता है

• समुद्री ड्राइवट्रेन सिस्टम:एक एकल JGX-1598D-557B कॉन्फ़िगरेशन पूरे पोत वर्ग में मुख्य प्रणोदन इंजन, रिडक्शन गियरबॉक्स और शाफ्ट बीयरिंग को अलग करता है। बार-टू-प्लेट एडाप्टर, पतवार संशोधनों के बिना ड्राई-डॉक अवधि के दौरान लीगेसी माउंट के ड्रॉप-इन प्रतिस्थापन को सक्षम करते हैं।
• वितरित विद्युत उत्पादन:50 केवीए से 500 केवीए तक के डीजल और प्राकृतिक गैस जनरेटर सेट एक ही आइसोलेटर प्लेटफॉर्म साझा करते हैं। 45-डिग्री स्लॉट विकल्प वी-ब्लॉक इंजनों के लिए अलगाव को अनुकूलित करता है जहां प्राथमिक उत्तेजना स्किड प्लेन से 45-डिग्री के कोण पर होती है।
• फ़ैक्टरी स्वचालन कक्ष:रोबोट पेडस्टल, पिक-एंड-प्लेस गैन्ट्री बेस और विज़न सिस्टम माउंट सभी समान आइसोलेटर प्रदर्शन विनिर्देशों से लाभान्वित होते हैं। रखरखाव टीमें एक भाग संख्या को स्टॉक करती हैं और सुविधा में प्रत्येक मशीन पर लगातार इंस्टॉलेशन टॉर्क मान लागू करती हैं।
• लोकोमोटिव और रोलिंग स्टॉक:अंडरफ़्रेम-माउंटेड सहायक बिजली आपूर्ति, एचवीएसी कंप्रेसर पैक, और ट्रैक्शन इलेक्ट्रॉनिक्स कैबिनेट ट्रैक-प्रेरित शॉक लोडिंग के वर्षों को सहन करते हैं। थ्रू-बोल्टेड क्लैम्पिंग बार के साथ बार-टू-बार कॉन्फ़िगरेशन निरंतर कंपन के बावजूद प्रीलोड बनाए रखता है।
• पवन एवं सौर ऊर्जा इलेक्ट्रॉनिक्स:नैकेले और ग्राउंड-माउंट इंस्टॉलेशन में इन्वर्टर कैबिनेट और ट्रांसफार्मर बाड़े 60 डिग्री सेल्सियस आयाम से अधिक दैनिक तापमान चक्र का सामना करते हैं। ऑल-मेटल JGX-1598D-557B थर्मल बहाव के बिना रेगिस्तानी दोपहर से आधी रात तक लगातार कठोरता बनाए रखता है जो इलास्टोमेरिक विकल्पों को प्रभावित करता है।

अभी हमारी एप्लिकेशन टीम से संपर्क करेंआपके उपकरण द्रव्यमान, बढ़ते पदचिह्न और प्राथमिक उत्तेजना दिशा के साथ। हम इष्टतम JGX-1598D-557B कॉन्फ़िगरेशन निर्दिष्ट करेंगे, आपके विशिष्ट ऑपरेटिंग बिंदु के लिए मान्य लोड-विक्षेपण डेटा प्रदान करेंगे, और एक व्यावसायिक दिन के भीतर एक कोटेशन वितरित करेंगे।
