JGX-1278D-310B मल्टी-अक्ष कंपन शॉक आइसोलेटर विफलता सुरक्षित संरचना के साथ निरंतर उपकरण सुरक्षा सुनिश्चित करता है

JGX-1278D-310B ∙ 6-DOF मल्टी-एक्सिस आइसोलेटर इनहेरिट फेल-सेफ आर्किटेक्चर के साथ

वास्तविक दुनिया में कंपन शायद ही कभी एक दिशात्मक होता है। घूर्णन मशीनरी, भूकंपीय घटनाओं और प्रभाव भार के माध्यम से जटिल गति पैदा करते हैंसंपीड़न, तनाव, रोल, पिच, याव और कतरनी अक्षएक साथ।JGX-1278D-310Bतार रस्सी कंपन अलगाव इस बहु-अक्ष वास्तविकता के लिए जमीन से ऊपर के लिए इंजीनियर है, में प्रभावी अलगाव प्रदानसभी छह स्वतंत्रता की डिग्री (6-डीओएफ)समान रूप से महत्वपूर्ण है, इसकेविफलता-सुरक्षित इंटरलॉकिंग संरचनायह गारंटी देता है कि तार रस्सी तत्व को माउंटिंग ब्लॉकों से अलग नहीं किया जा सकता है, यहां तक कि अधिभार की स्थिति में भी जो पारंपरिक अलगाव को नष्ट कर देगा।

छह डिग्री की स्वतंत्रता, एक एकीकृत समाधान

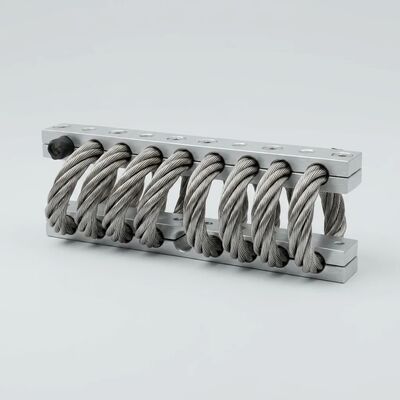

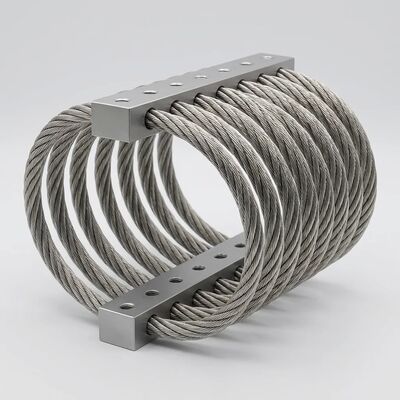

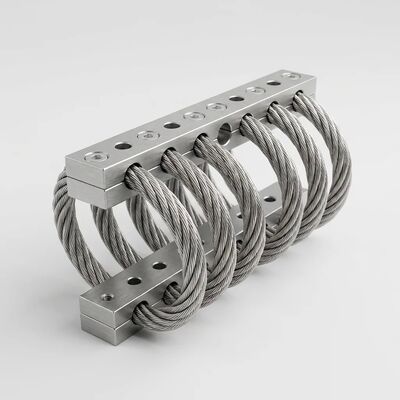

प्रत्येक JGX-1278D-310B इकाई में एक परिशुद्धता से निर्मित हेलिकल तार रस्सी लूप होता है,AISI 304 स्टेनलेस स्टीलऔर दोनों छोरों पर द्वारा लंगरबद्ध6061-T6 एल्यूमीनियम मिश्र धातु के क्लैंपिंग बारइस विन्यास की ज्यामिति (6.4 मिमी व्यास के तार रस्सी के 8 रोल, 45° कोण वाले स्लॉट पर लगाए गए) एक गैर-रैखिक कठोरता विशेषता बनाता है जो बढ़ते भार के तहत क्रमिक रूप से कठोर हो जाता है।यह व्यवहार उन अनुप्रयोगों के लिए महत्वपूर्ण है जहां सदमे और स्थिर-राज्य कंपन सह-अस्तित्व में हैं:

• संपीड़न अक्षःलोड क्षमता 50 किलोग्राम तक स्थिर, पूर्व लोड के आधार पर 3-8 मिमी के विचलन सीमा के साथ
• रोल और कतरनी कुल्हाड़ियोंःहेलिकल कॉइल संरचना एक नियंत्रित तरीके से पार्श्व रूप से झुकाव, नीचे के बिना अक्ष के बाहर ऊर्जा अवशोषित
• तनाव अक्षःइंटरलॉकिंग बार डिजाइन तार रस्सी खींचने को रोकता है, संरचनात्मक निरंतरता को बनाए रखता है, भले ही घुड़सवार उपकरण उठाने की ताकतों का अनुभव करता है
• झटके सहनशीलता:अस्थायी सदमे के भार तक75 किलोग्राम प्रति माउंटस्थायी विकृति के बिना संभाला जाता है

अनुनाद प्रवर्धन कारक बनाए रखा जाता हैअनुनाद में 3 से कम, जिसका अर्थ है कि अलगावकर्ता तब भी कंपन को प्रबल नहीं करता है जब उत्तेजना आवृत्ति प्रणाली की प्राकृतिक आवृत्ति के साथ मेल खाती है। अप्रत्याशित परिचालन वातावरण के लिए एक महत्वपूर्ण सुरक्षा सीमा।

असफलता-सुरक्षित डिजाइन द्वारा, ऐड-ऑन द्वारा नहीं

पारंपरिक तार रस्सी अलगाव केवल घर्षण और clamping बल पर निर्भर करता है रस्सी तत्व को बनाए रखने के लिए।इन डिजाइनों में रस्सी के फिसलने या पूर्ण विघटन का जोखिम होता है_ एक विफलता जो भारी उपकरणों को अचानक बिना समर्थन के छोड़ देती हैJGX-1278D-310B एक मौलिक रूप से अलग दृष्टिकोण लेता है।

क्लैंपिंग बार में एकमशीनीकृत इंटरलॉकिंग ग्रूव प्रोफाइलजो यांत्रिक रूप से तार रस्सी समाप्तियों को पकड़ लेता है। केवल बोल्ट टोक़ पर निर्भर करने के बजाय, यह ज्यामिति एक सकारात्मक यांत्रिक ताला बनाता हैः रस्सी अधिक कठिन खींचता है,अधिक तंग इंटरलॉक संलग्न करता है. नतीजा हैविफलता-सुरक्षित भार पथजो अतिभार दिशा या परिमाण के बावजूद अलगावकर्ता को संरचनात्मक रूप से बरकरार रखता है।

अतिरिक्त विश्वसनीयता कारक JGX-1278D-310B में निर्मितः

• मल्टी-स्ट्रैंड रस्सी संरचना में सैकड़ों अलग-अलग एआईएसआई 304 तार होते हैं।शेष स्ट्रैंड्स लोड ले जाने के लिए जारी रखते हैं, कोई एकल विफलता बिंदु नहीं है।.
• 6061-T6 एल्यूमीनियम क्लैंपिंग ब्लॉकों को विद्युत इन्सुलेशन और पूरक संक्षारण प्रतिरोध के लिए एनोडाइज किया जाता है, जो नम या समुद्री वातावरण में असमान धातुओं के बीच गैल्वानिक युग्मन को रोकता है।
• पूरे संयोजन को -40°C से +200°C तक थर्मल-साइक्लिंग के साथ क्लैंपिंग प्रीलोडेड में शून्य परिवर्तन के साथ किया गया है, जो आर्कटिक प्रतिष्ठानों और इंजन-कपार्टमेंट माउंटिंग दोनों के लिए डिजाइन को मान्य करता है।

दुनिया के सबसे कठिन चक्रों के लिए डिज़ाइन किया गया

सबसे अधिक मांग वाले उद्योगों में तैनात

• अपतटीय तेल एवं गैस प्लेटफार्म:जनरेटर स्किड, पंप पैकेज और नियंत्रण कैबिनेट को संयुक्त तरंग-प्रेरित कंपन और सामयिक प्रभाव से सुरक्षित रखें। ASTM B117 के अनुसार 500+ घंटे तक नमक छिड़काव प्रतिरोध सत्यापित
• एयरोस्पेस ग्राउंड सपोर्ट इक्विपमेंट (GSE):हवाई अड्डे के रखरखाव सुविधाओं में संवेदनशील परीक्षण स्टैंड, कैलिब्रेशन रिग और ग्राउंड पावर यूनिट को अलग करें जहां विश्वसनीयता सीधे उड़ान सुरक्षा कार्यक्रमों को प्रभावित करती है
• भूकंपीय क्षेत्र आपातकालीन प्रणालीःभूकंप भार के अधीन क्षेत्रों में बैकअप जनरेटर और फायर पंप सेटों की संरचनात्मक अखंडता बनाए रखना; बहु-दिशात्मक ग्राउंड आंदोलन के दौरान भी विफलता-सुरक्षित डिजाइन संलग्न रहता है
• भारी औद्योगिक प्रेस और स्टैम्पिंग लाइनें:थकान गिरावट के बिना फोर्जिंग हथौड़ों, इंजेक्शन मोल्डिंग मशीनों और धातु स्टैम्पिंग प्रेस से दोहराए जाने वाले उच्च आयाम के झटके को अवशोषित करें
• दूरसंचार आधार स्टेशन:छत और टावर पर लगाए गए रेडियो इकाइयों, एंटीना पोजिशनिंग सिस्टम और बैकअप बैटरी रैक को हवा से प्रेरित दोलन और थर्मल विस्तार चक्र से बचाएं

आज ही हमारी इंजीनियरिंग टीम से संपर्क करेंएक विस्तृत लोड-डिफ्लेक्शन वक्र, कस्टम माउंट पैटर्न ड्राइंग, या JGX-1278D-310B के लिए एक उद्धरण के लिए अपनी विशिष्ट बहु-अक्ष अलगाव आवश्यकताओं के लिए विन्यस्त।
