JGX-1276D-233B तार रस्सी कंपन अलगाव कम प्रतिध्वनित पीक बड़े विचलन सदमे सुरक्षा 233kg

JGX-1276D-233B वायर रस्सी कंपन आइसोलेटर: कम गुंजयमान शिखर, बड़े विक्षेपण शॉक संरक्षण

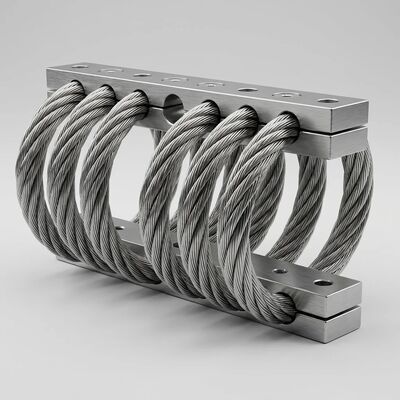

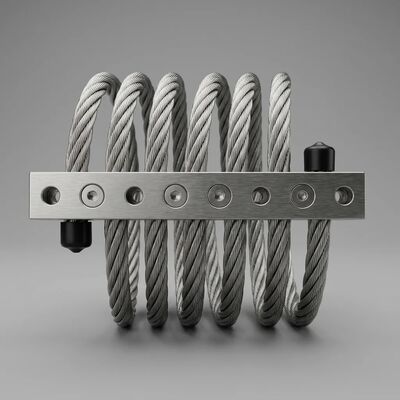

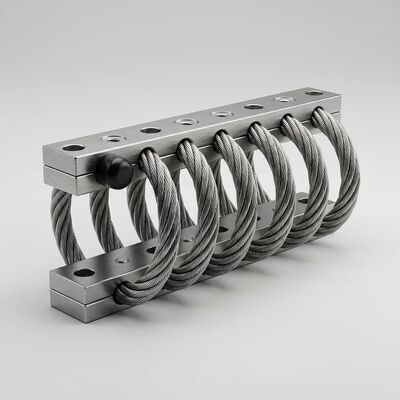

JGX-1276D-233B एक हेवी-ड्यूटी वायर रोप वाइब्रेशन आइसोलेटर है, जिसे दो महत्वपूर्ण प्रदर्शन विशेषताओं को प्रदान करने के लिए इंजीनियर किया गया है, जिन्हें पारंपरिक माउंट एक साथ प्राप्त करने के लिए संघर्ष करते हैं: असाधारण रूप से कम गुंजयमान शिखर प्रवर्धन और शॉक लोडिंग के तहत उदार विक्षेपण क्षमता। 12.7 मिमी व्यास वाले स्टेनलेस स्टील वायर रस्सी को 6 सटीक कॉइल में बनाया गया है और 233 किलोग्राम अधिकतम स्थिर भार के लिए रेट किया गया है, यह आइसोलेटर उच्च-शॉक, उच्च-कंपन वातावरण में काम करने वाले उपकरणों के लिए सर्वोत्तम श्रेणी की सुरक्षा प्रदान करता है।

अनुनाद शिखर को समझना: यह क्यों मायने रखता है

प्रत्येक कंपन आइसोलेटर की एक प्राकृतिक आवृत्ति होती है जिस पर वह प्रतिध्वनित होता है। इस आवृत्ति पर, एक खराब डिज़ाइन किया गया आइसोलेटर इनपुट कंपन को 5:1, 8:1 या इससे भी अधिक के कारक तक बढ़ा सकता है - एक मध्यम कंपन स्रोत को एक विनाशकारी बल में परिवर्तित कर सकता है जो संवेदनशील उपकरणों को नुकसान पहुंचाता है। JGX-1276D-233B की फंसे हुए तार रस्सी निर्माण मूल रूप से इसकी गैर-रेखीय कठोरता और घर्षण भिगोना विशेषताओं के माध्यम से इस समस्या को संबोधित करता है:

• गुंजयमान प्रवर्धन नीचे 3:1:रैखिक स्प्रिंग-डैम्पर प्रणालियों के विपरीत, जो तीव्र अनुनाद शिखर प्रदर्शित करते हैं, JGX-1276D-233B की प्रगतिशील कठोरता वक्र और अंतर-स्ट्रैंड कूलम्ब घर्षण संप्रेषणीयता वक्र को समतल करने के लिए संयोजित होते हैं। आइसोलेटर की प्राकृतिक आवृत्ति पर, समतुल्य लोड रेटिंग के विशिष्ट इलास्टोमेरिक माउंट के लिए 5-10:1 की तुलना में प्रवर्धन को 3:1 से नीचे रखा जाता है।
• ब्रॉडबैंड ऊर्जा अपव्यय:जैसे ही तार की रस्सी विक्षेपित होती है, अलग-अलग तार हजारों सूक्ष्म-संपर्क बिंदुओं पर एक-दूसरे के खिलाफ रगड़ते हैं। यह वितरित घर्षण तंत्र कंपन गतिज ऊर्जा को एक विस्तृत आवृत्ति रेंज (10 हर्ट्ज से 2000+ हर्ट्ज) में नगण्य गर्मी में परिवर्तित करता है, जिससे संकीर्ण-बैंड प्रभावशीलता समाप्त हो जाती है जो ट्यून्ड-मास और चिपचिपा डैम्पर समाधानों को प्रभावित करती है।
• उच्च आवृत्ति पर कोई प्रवर्धन नहीं:अलगाव आवृत्ति के ऊपर, संप्रेषणीयता वक्र तेजी से गिरता है और गिरावट जारी रखता है। कोई द्वितीयक अनुनाद नहीं है, कोई स्प्रिंग उछाल नहीं है, और कोई उच्च-आवृत्ति पास-थ्रू-कंपन मोड नहीं है जो आमतौर पर कॉइल स्प्रिंग आइसोलेटर्स में होता है जब उनकी प्राकृतिक आवृत्ति के हार्मोनिक्स पर उत्तेजित होता है।

बड़ी विक्षेपण क्षमता: अप्रत्याशित से बचे रहना

उपकरण सुरक्षा अंततः इस बात से परिभाषित होती है कि एक आइसोलेटर चरम स्थितियों में कैसा प्रदर्शन करता है, न कि नाममात्र का संचालन। JGX-1276D-233B की बड़ी विक्षेपण क्षमता सबसे खराब स्थिति वाले झटके के दौरान अस्तित्व सुनिश्चित करती है:

• क्षति के बिना 40% तक विक्षेपण:वायर रोप हेलिक्स स्थायी विरूपण के बिना आइसोलेटर की नाममात्र ऊंचाई के 40% तक संपीड़ित या विस्तारित कर सकता है। अचानक झटके के भार के तहत, यह उदार यात्रा दूरी उपकरण चेसिस तक अचानक संचारित करने के बजाय धीरे-धीरे प्रभाव ऊर्जा को अवशोषित करती है।
• प्रगतिशील भार-विक्षेपण वक्र:जैसे-जैसे विक्षेपण बढ़ता है, तार की रस्सी के तार उत्तरोत्तर कसते और जुड़ते हैं, जिससे एक कठोर प्रतिक्रिया उत्पन्न होती है जो स्वाभाविक रूप से अधिकतम यात्रा को सीमित कर देती है। यह अंतर्निहित स्नबिंग व्यवहार हार्ड बॉटमिंग-आउट को रोकता है जो अन्यथा पेलोड में एक द्वितीयक शॉक पल्स संचारित करेगा - नाजुक इलेक्ट्रॉनिक्स और सटीक उपकरणों के लिए एक महत्वपूर्ण सुरक्षा सुविधा।
• बहु-दिशात्मक आघात अवशोषण:केवल एक दिशा में सुरक्षा करने वाले एकअक्षीय डैम्पर्स के विपरीत, JGX-1276D-233B की हेलिकल ज्यामिति संपीड़न, तनाव और कतरनी/रोल में एक साथ बड़ी विक्षेपण क्षमता प्रदान करती है। एक एकल माउंट किसी भी दिशा से झटके को संभालता है, सिस्टम डिज़ाइन को सरल बनाता है और आवश्यक आइसोलेटर्स की कुल संख्या को कम करता है।
• ओवरलोड के बाद दोहराने योग्य प्रदर्शन:तार रस्सी आइसोलेटर्स झटके की घटनाओं के बाद अपनी मूल ज्यामिति और भिगोने की विशेषताओं को पुनः प्राप्त करते हैं जो इलास्टोमेरिक माउंट को स्थायी रूप से संपीड़ित, फाड़ या नष्ट कर देंगे। यह पुनरावृत्ति उन अनुप्रयोगों के लिए आवश्यक है जो आवर्ती शॉक लोड के अधीन हैं - रेलवे कपलर प्रभावों से लेकर स्टैम्पिंग प्रेस रिकॉइल से लेकर शिपबोर्ड उपकरण पर स्लैम तरंग तक।

तकनीकी निर्देश

माउंटिंग बार्स: सामग्री और सतह का उपचार

JGX-1276D-233B विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप दो माउंटिंग बार सामग्रियों के साथ उपलब्ध है। माउंटिंग बार वायर रोप हेलिक्स और आपके उपकरण के बीच इंटरफ़ेस हैं, और सही कॉन्फ़िगरेशन का चयन इष्टतम दीर्घकालिक प्रदर्शन सुनिश्चित करता है।

सामग्री विकल्प:

• स्टेनलेस स्टील बार्स:अधिकतम संक्षारण प्रतिरोध और संरचनात्मक ताकत। बाहरी प्रतिष्ठानों, समुद्री वातावरण और भारी औद्योगिक सेटिंग्स के लिए अनुशंसित जहां माउंटिंग बार मौसम, नमक स्प्रे, या रासायनिक वाष्प के संपर्क में आ सकते हैं। स्टेनलेस बार दशकों की सेवा के दौरान उच्चतम क्लैंपिंग बल प्रतिधारण भी प्रदान करते हैं।
• एल्यूमिनियम मिश्र धातु बार्स (6061-टी6):उत्कृष्ट ताकत-से-वजन अनुपात के साथ हल्का विकल्प। वजन-संवेदनशील अनुप्रयोगों के लिए पसंदीदा जहां हर किलोग्राम मायने रखता है - जैसे कि हवाई प्लेटफॉर्म, मोबाइल उपकरण और परिवहन योग्य सिस्टम।

एल्यूमिनियम बार्स के लिए भूतल उपचार चयन:

• सफेद एनोडाइजिंग:मानक सतह उपचार जो एल्यूमीनियम की धात्विक उपस्थिति को संरक्षित करते हुए उसकी प्राकृतिक कठोरता को बढ़ाता है। सामान्य आर्द्रता और तापमान की स्थिति वाले सामान्य औद्योगिक वातावरण के लिए उपयुक्त। सतह ऑक्सीकरण और मामूली घर्षण के खिलाफ प्रभावी सुरक्षा प्रदान करता है।
• हार्ड एनोडाइजिंग:एक विशेष उपचार जो एल्यूमीनियम की सतह पर काफी मोटी और सख्त ऑक्साइड परत बनाता है। परिणामी गहरे भूरे रंग की फिनिश बेहतर पहनने के प्रतिरोध प्रदान करती है, जो इसे उपकरण रखरखाव गतिविधियों के दौरान घर्षण धूल, लगातार हैंडलिंग या यांत्रिक संपर्क के अधीन प्रतिष्ठानों के लिए पसंदीदा विकल्प बनाती है।

WNRLN वायर रोप आइसोलेटर्स की मुख्य विशेषताएं

• पूरे सेवा जीवन में कोई रेंगना या बुढ़ापा नहीं
• तरल पदार्थ या गैस निर्भरता के बिना उच्च आंतरिक भिगोना
• अत्यधिक विस्तृत ऑपरेटिंग तापमान रेंज (-70°C से +260°C)
• माउंटिंग कॉन्फ़िगरेशन और फिटिंग विकल्पों की विस्तृत विविधता
• कस्टम विशिष्टताओं के लिए तीव्र और किफायती प्रोटोटाइप
• दशकों लंबे जीवनकाल के साथ असाधारण रूप से मजबूत निर्माण
• एक ही इकाई में उत्कृष्ट संयुक्त झटका और कंपन अलगाव
• रासायनिक एजेंटों, समुद्री जल, ओजोन, यूवी किरणों और औद्योगिक सॉल्वैंट्स से अप्रभावित

कम अनुनाद और उच्च विक्षेपण की आवश्यकता वाले अनुप्रयोग

• महत्वपूर्ण बुनियादी ढांचे के लिए भूकंपीय अलगाव:भूकंप-संभावित क्षेत्रों में सर्वर रैक, संचार कैबिनेट और आपातकालीन बिजली प्रणालियों को सुरक्षित रखें। बड़ी विक्षेपण क्षमता भूकंपीय विस्थापन को समायोजित करती है जबकि कम गुंजयमान प्रवर्धन कम आवृत्ति वाली जमीन की गति के दौरान उपकरण क्षति को रोकता है।
• मोबाइल जेनरेटर और पंप सेट:स्थिर संचालन के दौरान स्थिर माउंटिंग प्रदान करते हुए, परिवहन के दौरान ट्रेलर-माउंटेड डीजल जनरेटर, हाइड्रोलिक पावर इकाइयों और मोबाइल पंप सिस्टम को सड़क-प्रेरित झटके और कंपन से अलग करें।
• रेलवे सिग्नलिंग और ट्रैकसाइड उपकरण:संवेदनशील सिग्नलिंग रिले, एक्सल काउंटर और संचार नोड्स को ट्रेन पास-बाय कंपन, रेल संयुक्त प्रभाव और रखरखाव वाहन शॉक लोडिंग के संयुक्त प्रभावों से सुरक्षित रखें।
• भारी औद्योगिक मशीनरी:बड़े स्टैम्पिंग प्रेस, फोर्जिंग हथौड़ों और रॉक क्रशर को अलग करें जहां प्रत्येक ऑपरेटिंग चक्र एक उच्च-ऊर्जा शॉक पल्स उत्पन्न करता है। कम गुंजयमान प्रवर्धन आइसोलेटर को विशिष्ट ऑपरेटिंग गति पर कंपन प्रवर्धक बनने से रोकता है।
• ऊंचे ढांचे पर एचवीएसी और चिलर सिस्टम:जब चिलर और एयर हैंडलिंग इकाइयाँ छतों या मेजेनाइन फर्शों पर स्थापित की जाती हैं, तो संरचना-जनित कंपन इमारत की प्रतिध्वनि का कारण बन सकता है। JGX-1276D-233B की ब्रॉड-स्पेक्ट्रम डंपिंग हवा से प्रेरित तरंग और थर्मल विस्तार आंदोलन को समायोजित करते हुए इसे रोकती है।
• समुद्री जहाज और अपतटीय प्लेटफार्म उपकरण:नेविगेशन इलेक्ट्रॉनिक्स, रडार सिस्टम और मैकेनिकल उपकरणों को वेव स्लैम, प्रोपेलर कैविटेशन और इंजन कंपन के संयुक्त झटके से सुरक्षित रखें - ऐसी स्थितियाँ जहां परिचालन विश्वसनीयता के लिए एक साथ बड़े विक्षेपण और कम अनुनाद पर समझौता नहीं किया जा सकता है।

प्रदर्शन तुलना: वायर रस्सी बनाम पारंपरिक आइसोलेटर्स

गुणवत्ता आश्वासन और परीक्षण

प्रत्येक JGX-1276D-233B एक इलेक्ट्रोडायनामिक शेकर टेबल पर 100% आयामी सत्यापन और नमूना लॉट गतिशील परीक्षण से गुजरता है। ट्रांसमिशनबिलिटी वक्रों को डिज़ाइन विनिर्देशों के विरुद्ध मान्य किया जाता है, और रेटेड क्षमता के अनुपालन की पुष्टि करने के लिए लोड-विक्षेपण विशेषताओं को कई संपीड़न स्तरों पर मापा जाता है। सभी विनिर्माण आईएसओ 9001:2015 प्रमाणित गुणवत्ता प्रबंधन के तहत कच्चे तार रस्सी स्पूल से तैयार आइसोलेटर तक पूर्ण सामग्री लॉट ट्रैसेबिलिटी के साथ किया जाता है।

कारखाना की जानकारी

WNRLN कंपन आइसोलेटर्स और माउंट का एक पेशेवर निर्माता है, जो औद्योगिक, वाणिज्यिक और भारी उपकरण अनुप्रयोगों के लिए उच्च गुणवत्ता वाले ऊर्जा अवशोषण और कंपन अलगाव समाधान प्रदान करता है। हमारी उत्पाद श्रृंखला में वायर रोप आइसोलेटर्स, वाइब्रेशन माउंट्स, फ्रिक्शन डैम्पर्स, शॉक एब्जॉर्बर और संबंधित घटक शामिल हैं।

दशकों के इंजीनियरिंग अनुभव के साथ, हम मोटर, पंखे, कंप्रेसर, पंप, लिफ्ट, रासायनिक उपकरण, रेलवे सिस्टम, यांत्रिक उपकरण, बड़े पैमाने पर निर्माण, बिजली उत्पादन और समुद्री जहाजों में अनुप्रयोगों के लिए घरेलू और अंतरराष्ट्रीय बाजारों में ग्राहकों को सेवा प्रदान करते हैं। हमारी इन-हाउस इंजीनियरिंग टीम विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए तीव्र प्रोटोटाइप और कस्टम डिज़ाइन सेवाएँ प्रदान करती है।

यह जानने के लिए आज ही हमसे संपर्क करें कि हमारे कंपन अलगाव समाधान आपके उपकरण की विश्वसनीयता और सेवा जीवन को कैसे बढ़ा सकते हैं। वैकल्पिक रूप से, स्थानीय तकनीकी सहायता और तेज़ डिलीवरी के लिए हमारे अधिकृत प्रतिनिधियों में से एक से जुड़ें।

अपनी विशिष्ट शॉक और कंपन अलगाव आवश्यकताओं पर चर्चा करने के लिए हमारी एप्लिकेशन इंजीनियरिंग टीम से संपर्क करें। अनुरूप अनुशंसा और संप्रेषणीयता विश्लेषण के लिए अपने उपकरण का वजन, माउंटिंग कॉन्फ़िगरेशन और झटका/कंपन वातावरण प्रदान करें।
