JGX-0958D-138A सभी धातु तार रस्सी कंपन अलगाव उच्च स्थिर भार कॉम्पैक्ट डिजाइन चरम वातावरण

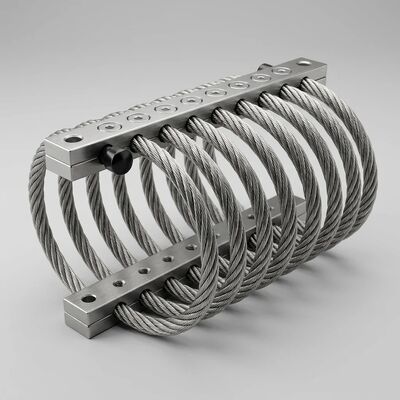

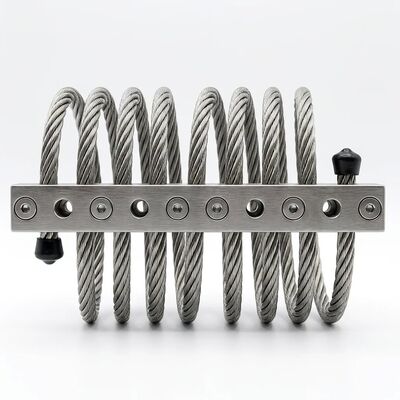

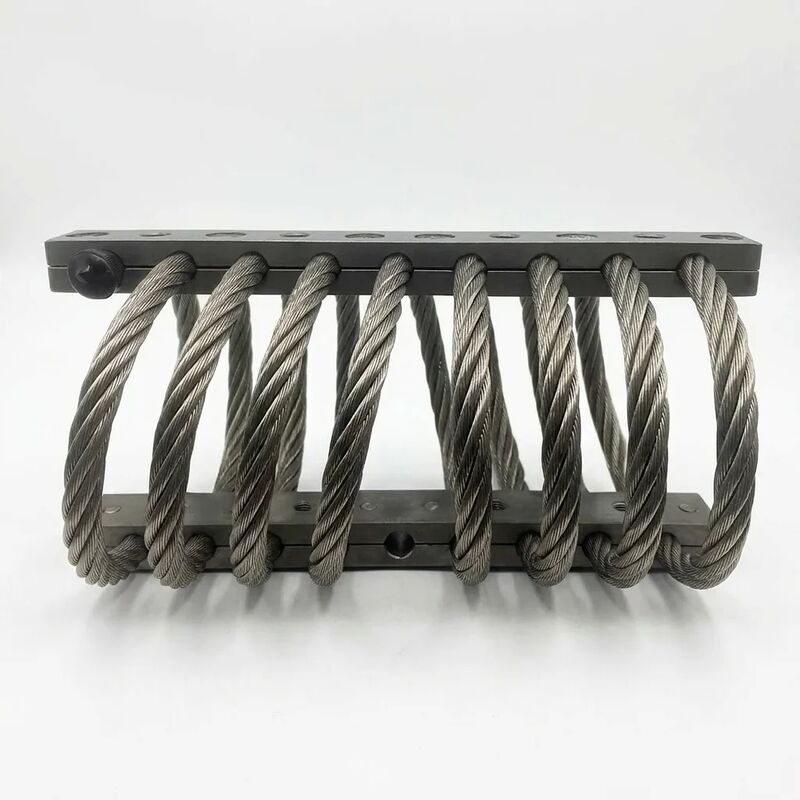

JGX-0958D-138A ऑल-मेटल वायर रोप वाइब्रेशन आइसोलेटर

JGX-0958D-138A एक हेवी-ड्यूटी ऑल-मेटल वायर रोप वाइब्रेशन आइसोलेटर है जिसे दुनिया के सबसे अधिक मांग वाले औद्योगिक वातावरण में विश्वसनीय झटके और कंपन से सुरक्षा प्रदान करने के लिए इंजीनियर किया गया है। 8 सटीक-निर्मित कॉइल्स के माध्यम से 9.5 मिमी व्यास वाले स्टेनलेस स्टील वायर रस्सी के घाव और उच्च शक्ति वाले एल्यूमीनियम मिश्र धातु क्लैंपिंग बार द्वारा सुरक्षित, यह आइसोलेटर उल्लेखनीय रूप से कॉम्पैक्ट पदचिह्न बनाए रखते हुए प्रति माउंट 138 किलोग्राम के अधिकतम स्थिर भार का समर्थन करता है।

ऑल-मेटल निर्माण क्यों मायने रखता है?

समय के साथ ख़राब होने वाले पारंपरिक रबर या इलास्टोमेरिक माउंट के विपरीत, JGX-0958D-138A में शून्य कार्बनिक पदार्थ होते हैं। प्रत्येक घटक - फंसे हुए तार रस्सी हेलिक्स से लेकर रिटेनिंग बार तक - धातु है। इसका मतलब यह है:

• शून्य रेंगना या बुढ़ापा:कोई भौतिक थकान नहीं, कोई संपीड़न सेट नहीं, और निरंतर संचालन के वर्षों में कोई सख्तता नहीं। आइसोलेटर पहले दिन और दस हजार दिन में समान रूप से कार्य करता है।
• अत्यधिक तापमान सहनशीलता:भिगोना विशेषताओं में किसी भी बदलाव के बिना -70°C से +260°C तक परिचालन। आर्कटिक प्रतिष्ठानों, इंजन डिब्बों, फाउंड्री उपकरण और रेगिस्तानी सौर क्षेत्रों के लिए उपयुक्त।
• रासायनिक प्रतिरक्षा:हाइड्रोलिक तरल पदार्थ, ईंधन, स्नेहक, ओजोन, यूवी विकिरण, नमक स्प्रे और औद्योगिक सफाई एजेंटों से अप्रभावित - ऐसे पदार्थ जो रबर-आधारित माउंट को तेजी से खराब करते हैं।
• विकिरण और वैक्यूम संगत:संपूर्ण-धातु संरचना उन वातावरणों का सामना करती है जहां पॉलिमर गैस छोड़ते हैं या भंगुर हो जाते हैं, जिससे यह वैक्यूम कक्षों और उच्च-ऊंचाई वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है।

कॉम्पैक्ट रूप में उच्च स्थैतिक भार क्षमता

एकल कॉम्पैक्ट यूनिट से प्रति माउंट 138 किलोग्राम स्थिर लोड रेटिंग के साथ, JGX-0958D-138A असाधारण लोड-टू-साइज़ अनुपात प्रदान करता है। यह इंजीनियरों को प्रति इंस्टॉलेशन कम आइसोलेटर्स निर्दिष्ट करने की अनुमति देता है, जिससे सिस्टम जटिलता, वजन और लागत कम हो जाती है। 8-कॉइल ज्यामिति, तार रस्सी के तारों में समान रूप से संपीड़न, तन्यता और कतरनी भार वितरित करती है, जिससे बहु-अक्ष लोडिंग स्थितियों के तहत लगातार प्रदर्शन सुनिश्चित होता है।

फंसे हुए तार रस्सी में निहित घर्षण-आधारित ऊर्जा अपव्यय तंत्र के माध्यम से 70 किलोग्राम तक के गतिशील भार को प्रभावी ढंग से कम किया जाता है: जैसे ही आइसोलेटर विक्षेपित होता है, अलग-अलग तार एक दूसरे के खिलाफ रगड़ते हैं, किसी भी तरल पदार्थ, गैस या बाहरी ऊर्जा स्रोत की आवश्यकता के बिना गतिज कंपन ऊर्जा को नगण्य गर्मी में परिवर्तित करते हैं।

कठोर परिचालन स्थितियों के लिए इंजीनियर किया गया

माउंटिंग बार कॉन्फ़िगरेशन विकल्प

JGX-0958D-138A विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप दो माउंटिंग बार सामग्रियों के साथ उपलब्ध है:

• स्टेनलेस स्टील बार्स:अधिकतम संक्षारण प्रतिरोध और ताकत। अपतटीय प्लेटफार्मों, समुद्री जहाजों, रासायनिक प्रसंस्करण संयंत्रों और लंबे समय तक मौसम के संपर्क में रहने वाले बाहरी प्रतिष्ठानों के लिए अनुशंसित।
• एल्यूमिनियम मिश्र धातु बार्स (6061-टी6):उत्कृष्ट ताकत-से-वजन अनुपात के साथ हल्का विकल्प। सामान्य औद्योगिक उपयोग के लिए सफेद एनोडाइजिंग या उच्च घर्षण वातावरण में सतह की कठोरता और पहनने के प्रतिरोध को बढ़ाने के लिए हार्ड एनोडाइजिंग के साथ उपलब्ध है।

विशिष्ट औद्योगिक अनुप्रयोग

JGX-0958D-138A भारी औद्योगिक सेटिंग्स में उत्कृष्टता प्राप्त करता है जहां उपकरण विश्वसनीयता सीधे परिचालन अपटाइम को प्रभावित करती है:

• एचवीएसी और कंप्रेसर सिस्टम:कंपन संचरण और संरचनात्मक थकान को रोकने के लिए बड़े केन्द्रापसारक चिलर, प्रत्यागामी कंप्रेसर और वायु हैंडलिंग इकाइयों को भवन संरचनाओं से अलग करें।
• विद्युत उत्पादन उपकरण:जनरेटर सेट, टरबाइन सहायक सिस्टम और स्विचगियर कैबिनेट को स्व-प्रेरित कंपन और बाहरी भूकंपीय घटनाओं से बचाएं।
• भारी मशीनरी एवं प्रेस:स्टैम्पिंग प्रेस, इंजेक्शन मोल्डिंग मशीन और सीएनसी मशीनिंग केंद्रों से फैक्ट्री के फर्श और आसन्न सटीक उपकरणों तक प्रेषित बलों को कम करें।
• खनन और उत्खनन उपकरण:वाइब्रेटिंग स्क्रीन, क्रशर और कन्वेयर ड्राइव सिस्टम पर अपघर्षक धूल, नमी और निरंतर शॉक लोडिंग का सामना करें।
• रेल एवं परिवहन:ट्रैकसाइड सिग्नलिंग कैबिनेट, ऑनबोर्ड इलेक्ट्रॉनिक्स बाड़ों और अंडरफ्लोर उपकरण को रेल-प्रेरित कंपन और प्रभाव से अलग करें।
• अपतटीय और समुद्री प्रणालियाँ:वाणिज्यिक जहाजों और अपतटीय प्लेटफार्मों पर नेविगेशन इलेक्ट्रॉनिक्स, संचार रैक और यांत्रिक प्रणालियों को तरंग-प्रेरित गति और इंजन कंपन से सुरक्षित रखें।
• औद्योगिक पंप स्टेशन:जल उपचार, तेल और गैस पाइपलाइन और रासायनिक स्थानांतरण अनुप्रयोगों में बड़े केन्द्रापसारक और प्रत्यागामी पंपों से कंपन को कम करें।

इलास्टोमेरिक माउंट पर प्रदर्शन लाभ

• पूर्वानुमानित गिरावट-मुक्त जीवनकाल:जबकि रबर माउंट समय-समय पर प्रतिस्थापन की आवश्यकता वाले क्रमिक नरम-फिर-कठोर गिरावट वक्र का पालन करते हैं, JGX-0958D-138A अनिश्चित काल तक लगातार कठोरता और भिगोना गुणांक बनाए रखता है।
• किसी पर्यावरणीय सीलिंग की आवश्यकता नहीं:तरल पदार्थ से भरे डैम्पर्स के विपरीत, जो रिसाव का जोखिम उठाते हैं, या इलास्टोमर्स जिन्हें यूवी और रसायनों के खिलाफ सुरक्षात्मक जूते की आवश्यकता होती है, ऑल-मेटल डिज़ाइन स्वाभाविक रूप से पर्यावरणीय हमले के प्रति प्रतिरोधी है।
• विस्तृत आवृत्ति रेंज प्रभावशीलता:तार रस्सी की गैर-रैखिक कठोरता विशेषताएँ रैखिक लोचदार माउंट की तुलना में व्यापक आवृत्ति स्पेक्ट्रम में प्रभावी अलगाव प्रदान करती हैं, जिसमें उच्च-आवृत्ति संरचना-जनित शोर का क्षीणन भी शामिल है।
• आग प्रतिरोध:ऑल-मेटल निर्माण रबर माउंट को जलाने से जुड़े अग्नि भार और जहरीले धुएं को समाप्त करता है - संलग्न मशीनरी स्थानों और सुरंग अनुप्रयोगों के लिए एक महत्वपूर्ण सुरक्षा विचार।

तीव्र प्रोटोटाइपिंग और अनुकूलन

क्या आपको अलग-अलग लोड रेटिंग, कॉइल काउंट या माउंटिंग होल पैटर्न वाले वेरिएंट की आवश्यकता है? हमारी इन-हाउस इंजीनियरिंग टीम आपके सटीक विनिर्देशों से मेल खाने के लिए JGX-0958 श्रृंखला डिज़ाइन को संशोधित कर सकती है। तेजी से प्रोटोटाइप क्षमताओं के साथ, कस्टम कॉन्फ़िगरेशन को 2-3 सप्ताह के भीतर नमूना किया जा सकता है, जिससे सत्यापन कठोरता से समझौता किए बिना तेजी से प्रोजेक्ट टर्नअराउंड सक्षम किया जा सकता है।

गुणवत्ता आश्वासन

प्रत्येक JGX-0958D-138A इकाई शिपमेंट से पहले 100% आयामी निरीक्षण और नमूना लॉट गतिशील परीक्षण से गुजरती है। विनिर्माण आईएसओ 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणालियों के तहत किया जाता है, जिसमें कच्चे तार रस्सी स्पूल से तैयार आइसोलेटर तक पूर्ण सामग्री ट्रेसबिलिटी होती है।

अपनी कंपन अलगाव आवश्यकताओं पर चर्चा करने या अपने विशिष्ट लोडिंग कॉन्फ़िगरेशन के लिए लोड-विक्षेपण वक्रों के साथ तकनीकी डेटाशीट का अनुरोध करने के लिए आज ही हमारी एप्लिकेशन इंजीनियरिंग टीम से संपर्क करें।
