JGX-0956D-104A औद्योगिक मशीनरी के लिए प्रीमियम तार रस्सी कंपन अलगावकार अनुनाद शोर नियंत्रण

JGX-0956D-104A वायर रस्सी कंपन आइसोलेटर - सामग्री इंजीनियरिंग और ध्वनिक प्रदर्शन

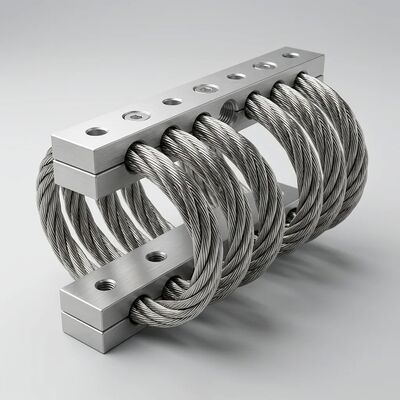

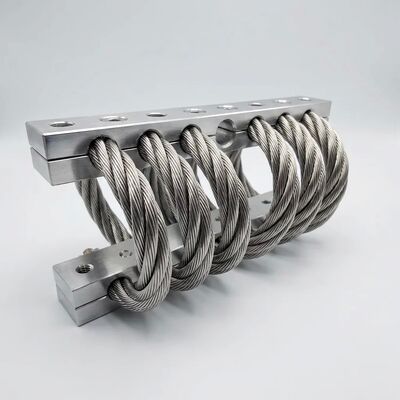

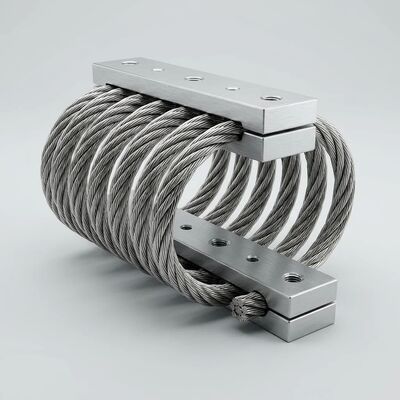

JGX-0956D-104A औद्योगिक मशीनरी के लिए असाधारण अनुनाद नियंत्रण और शोर में कमी प्रदान करने के लिए उन्नत कंपन भौतिकी के साथ प्रीमियम धातु विज्ञान को जोड़ती है। इसके मूल में, एक 10.4 मिमी व्यास वाली 304 स्टेनलेस स्टील वायर रस्सी - नियमित दाहिने हाथ से 7 * 19 स्ट्रैंड कॉन्फ़िगरेशन में निर्मित - 10 निरंतर लूप के माध्यम से सहायक रूप से घाव की जाती है और 25-30μm हार्ड एनोडाइज्ड सतहों के साथ दो 6061-T6 एल्यूमीनियम मिश्र धातु ब्लॉकों के बीच क्लैंप की जाती है।

सामग्री धातुकर्म एवं गुणवत्ता श्रृंखला

तार रस्सी धातुकर्म:7*19 निर्माण (7 स्ट्रैंड, प्रत्येक में 19 अलग-अलग तार होते हैं) लचीलेपन और थकान भरे जीवन का एक इष्टतम संतुलन प्रदान करता है। प्रत्येक तार को UNS S30400 ऑस्टेनिटिक स्टेनलेस स्टील से 1570 एमपीए की न्यूनतम तन्य शक्ति तक ठंडा किया जाता है। जिंक-फॉस्फेटाइजेशन उपचार - स्ट्रैंडिंग के बाद लागू किया जाता है - एक माइक्रोक्रिस्टलाइन फॉस्फेट कोटिंग बनाता है जो दोहरे उद्देश्यों को पूरा करता है: लगातार कूलम्ब डंपिंग व्यवहार के लिए अंतर-स्ट्रैंड घर्षण गुणांक को कम करना, और एक बलिदान संक्षारण बाधा प्रदान करना जो 304 स्टेनलेस सब्सट्रेट की अंतर्निहित निष्क्रियता को पूरा करता है।

एल्यूमिनियम ब्लॉक इंजीनियरिंग:6061-टी6 क्लैम्पिंग ब्लॉक (प्रत्येक की मोटाई लगभग 12 मिमी है, जो समग्र ~40 मिमी प्रोफ़ाइल ऊंचाई में योगदान देता है) को 530 डिग्री सेल्सियस पर समाधान गर्मी उपचार से गुजरना पड़ता है, जिसके बाद टी6 टेम्परेचर स्थिति प्राप्त करने के लिए 8 घंटे के लिए 175 डिग्री सेल्सियस पर पानी शमन और कृत्रिम उम्र बढ़ने लगती है। बाद में MIL-A-8625 टाइप III के अनुसार हार्ड एनोडाइजिंग से सतह की कठोरता 400 HV से अधिक के साथ 25-30μm ऑक्साइड परत उत्पन्न होती है - जो केस-कठोर टूल स्टील के बराबर होती है - जो विद्युत अलगाव (ढांकता हुआ ताकत> 800V) और संक्षारण प्रतिरोध दोनों प्रदान करती है, जो कि ASTM B117 प्रति तटस्थ नमक स्प्रे में 1000 घंटे से अधिक है।

पूर्ण पता लगाने की क्षमता:प्रत्येक JGX-0956D-104A में तैयार आइसोलेटर को कच्चे माल मिल प्रमाणपत्रों से जोड़ने वाली बैच-स्तरीय ट्रैसेबिलिटी होती है। रासायनिक संरचना विश्लेषण (सी, एमएन, पी, एस, सी, सीआर, नी प्रति एएसटीएम ए240), यांत्रिक संपत्ति सत्यापन (उपज शक्ति, तन्यता ताकत, बढ़ाव), और इंटरग्रेनुलर संक्षारण परीक्षण (एएसटीएम ए262 प्रैक्टिस ई) प्रलेखित हैं और अनुरोध पर उपलब्ध हैं।

ध्वनिक एवं अनुनाद प्रदर्शन

अनियंत्रित मशीनरी कंपन संरचनात्मक थकान और वायुजनित शोर दोनों के रूप में प्रकट होता है - दो समस्याएं JGX-0956D-104A अपनी गैर-रेखीय कठोरता और हिस्टैरिसीस डंपिंग विशेषताओं के माध्यम से एक साथ संबोधित करती हैं:

• संप्रेषणीयता नियंत्रण:√2 * से ऊपर की उत्तेजना आवृत्तियों पर सिस्टम की प्राकृतिक आवृत्ति (सामान्य इंस्टॉलेशन के लिए लगभग 20 हर्ट्ज), कंपन संप्रेषणीयता एकता से नीचे गिर जाती है, जिससे ऑपरेटिंग गति पर >90% अलगाव प्राप्त होता है। उपकरण स्टार्ट-अप और कोस्ट-डाउन के दौरान उत्तेजना प्रतिध्वनि के करीब पहुंचने पर भी गैर-रैखिक सख्त व्यवहार आयाम वृद्धि को रोकता है।
• अनुनाद प्रवर्धन दमन:अनडेम्प्ड स्प्रिंग माउंट के लिए प्रतिध्वनि बनाम 10-50* पर Q फैक्टर ≤ 2.8 के साथ, JGX-0956D-104A ट्यून्ड-मास डैम्पर्स या सक्रिय नियंत्रण प्रणालियों की आवश्यकता के बिना शिखर संचरित बल को संरचनात्मक क्षति सीमा से काफी नीचे तक सीमित करता है।
• संरचना-जनित शोर क्षीणन:वायर रोप-टू-माउंटिंग-ब्लॉक इंटरफ़ेस पर यांत्रिक प्रतिबाधा असंततता भवन संरचनाओं तक पहुंचने से पहले कंपन ऊर्जा को प्रतिबिंबित और नष्ट कर देती है। फ़ील्ड माप 100-2000 हर्ट्ज ऑक्टेव बैंड में संरचना-जनित शोर संचरण में 15-25 डीबी की कमी दर्शाता है जो कथित ध्वनिक आराम के लिए सबसे महत्वपूर्ण है।
• ब्रॉडबैंड प्रभावशीलता:विस्कोइलास्टिक डैम्पर्स के विपरीत, जिनका प्रदर्शन तापमान और आवृत्ति पर निर्भर होता है, वायर रोप आइसोलेटर का कूलम्ब (शुष्क घर्षण) डंपिंग तंत्र पूरे -75 डिग्री सेल्सियस से + 300 डिग्री सेल्सियस ऑपरेटिंग लिफाफे में 5 हर्ट्ज से 500 हर्ट्ज तक लगातार ऊर्जा अपव्यय बनाए रखता है।

पूर्ण तकनीकी विशिष्टताएँ

औद्योगिक अनुप्रयोग क्षेत्र

• कंप्रेसर स्टेशन:प्राकृतिक गैस प्रसंस्करण, प्रशीतन संयंत्रों और वायवीय प्रणालियों में प्रत्यावर्ती और पेंच कंप्रेसर अलगाव - जहां कम आवृत्ति धड़कन और हार्मोनिक उत्तेजना उच्च-डंपिंग अलगाव की मांग करती है
• परिशुद्धता मेट्रोलॉजी:समन्वय मापने वाली मशीनें (सीएमएम), ऑप्टिकल तुलनित्र, और लेजर इंटरफेरोमेट्री बेंच जिन्हें भवन-जनित कंपन से उप-माइक्रोन अलगाव की आवश्यकता होती है
• भारी एचवीएसी उपकरण:वाणिज्यिक ऊंची इमारतों में केन्द्रापसारक चिलर अलगाव, जहां कब्जे वाले फर्श पर संरचना-जनित शोर संचरण को कम किया जाना चाहिए
• औद्योगिक मोटर-जनरेटर सेट:परिवर्तनीय-आवृत्ति ड्राइव (वीएफडी) मोटर अलगाव जहां इन्वर्टर-प्रेरित उच्च-आवृत्ति हार्मोनिक धाराएं मोटर फ्रेम में यांत्रिक अनुनादों को उत्तेजित करती हैं
• परीक्षण एवं अंशांकन प्रयोगशालाएँ:कंपन-संवेदनशील विश्लेषणात्मक संतुलन, माइक्रोस्कोप वर्कस्टेशन और पर्यावरण परीक्षण कक्ष अलगाव

विस्तृत ध्वनिक प्रदर्शन वक्र, सामग्री प्रमाणपत्र, या एप्लिकेशन-विशिष्ट अलगाव प्रणाली डिज़ाइन के लिए, कृपया हमारी इंजीनियरिंग टीम से संपर्क करें। हम आपके विशिष्ट उपकरण कॉन्फ़िगरेशन के लिए मानार्थ प्राकृतिक आवृत्ति सत्यापन और लोड वितरण विश्लेषण प्रदान करते हैं।
