JGX-0956D-104A ट्रांसपोर्ट ग्रेड वायर रोप वाइब्रेशन आइसोलेटर आसान इंटीग्रेशन मोबाइल प्रोटेक्शन शॉक माउंट

JGX-0956D-104A वायर रस्सी कंपन आइसोलेटर - ट्रांसपोर्ट डायनेमिक्स और फील्ड इंटीग्रेशन

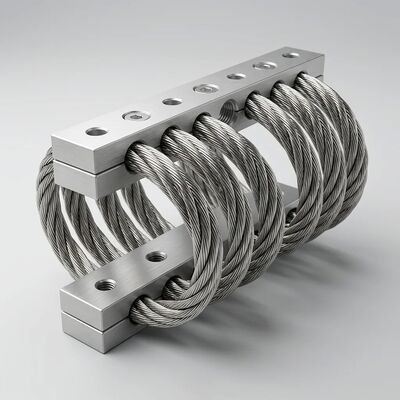

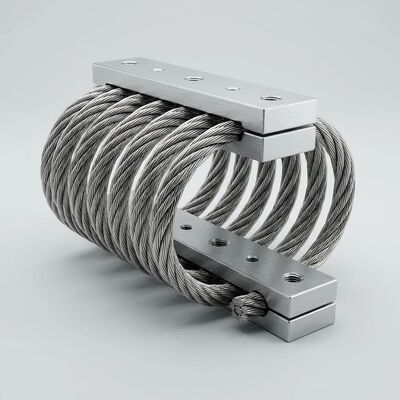

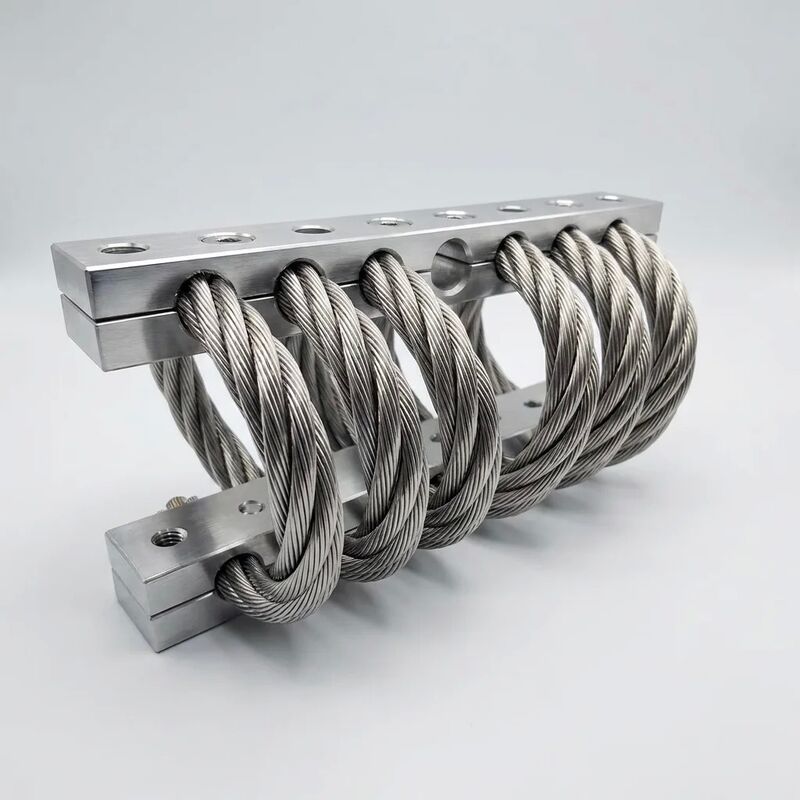

JGX-0956D-104A परिवहन और मोबाइल संचालन के दौरान उपकरणों की सुरक्षा की अनूठी चुनौती को संबोधित करता है, जहां कंपन वातावरण सड़क-प्रेरित झटके, पावरट्रेन हार्मोनिक्स और अप्रत्याशित इलाके इनपुट को एक बहु-अक्ष लोडिंग प्रोफ़ाइल में जोड़ता है। 10 हेलिकल लूप और 6061-टी6 एल्यूमीनियम क्लैम्पिंग ब्लॉक के साथ 10.4 मिमी 304 स्टेनलेस स्टील वायर रस्सी (7 * 19 स्ट्रैंड निर्माण) के आसपास इंजीनियर किया गया, यह आइसोलेटर सीधे बोल्ट-ऑन इंस्टॉलेशन के साथ क्षेत्र-सिद्ध सुरक्षा प्रदान करता है।

परिवहन कंपन वातावरण को समझना

पारगमन में उपकरण स्थिर प्रतिष्ठानों से मौलिक रूप से भिन्न कंपन का अनुभव करता है। सड़क परिवहन 3-20 हर्ट्ज बैंड (निलंबन प्रतिध्वनि) और 15-100 हर्ट्ज बैंड (इंजन और ड्राइवलाइन हार्मोनिक्स) में प्रमुख ऊर्जा के साथ 1-200 हर्ट्ज तक फैला हुआ एक मिश्रित उत्तेजना स्पेक्ट्रम उत्पन्न करता है। इस निरंतर कंपन पर अलग-अलग झटके की घटनाएं आरोपित होती हैं - गड्ढे के प्रभाव, रेल क्रॉसिंग संक्रमण और कंटेनर हैंडलिंग ड्रॉप्स - 5-15 एमएस की पल्स अवधि के साथ 15-30 ग्राम की त्वरण चोटियां उत्पन्न करते हैं।

JGX-0956D-104A तीन पूरक तंत्रों के माध्यम से इस वातावरण का प्रबंधन करता है:

• सतत कंपन क्षीणन:6-14 हर्ट्ज (लोड-निर्भर) की प्राकृतिक आवृत्ति रेंज के साथ, आइसोलेटर लगभग 20 हर्ट्ज से शुरू होने वाले प्रभावी कंपन अलगाव को प्राप्त करता है। विशिष्ट डीजल इंजन क्रूज़िंग गति (1500-1800 आरपीएम, 25-30 हर्ट्ज प्राथमिक उत्तेजना का उत्पादन) पर, क्षीणन 90% से अधिक है, संवेदनशील इलेक्ट्रॉनिक्स और उपकरण को थकान-उत्प्रेरण उच्च-चक्र कंपन से बचाता है।
• क्षणिक आघात अवशोषण:प्रत्येक लूप के भीतर अलग-अलग तार स्ट्रैंड के बीच कूलम्ब घर्षण, संपीड़न-विस्तार चक्र के दौरान शॉक ऊर्जा को निम्न-श्रेणी की गर्मी में परिवर्तित करता है। 30 ग्राम (11 एमएस हाफ-साइन) तक के शॉक पल्स के लिए रेटेड, आइसोलेटर ऊर्जा को अवशोषित करता है जो अन्यथा सीधे उपकरण के आंतरिक भागों-सर्किट बोर्ड, ऑप्टिकल घटकों और सटीक बीयरिंगों तक संचारित होता है।
• स्व-केंद्रित पुनर्प्राप्ति:एक झटके की घटना के बाद, स्टेनलेस स्टील वायर रस्सी की इलास्टिक रिकवरी पृथक उपकरण को बिना किसी अवशिष्ट ऑफसेट के उसकी नाममात्र स्थिति में लौटा देती है - इलास्टोमेरिक माउंट पर एक महत्वपूर्ण लाभ जो गंभीर शॉक लोडिंग के बाद एक स्थायी संपीड़न सेट ले सकता है।

फील्ड इंटीग्रेशन इंजीनियरिंग

स्थापना प्रक्रिया:JGX-0956D-104A मानक M10 हेक्स बोल्ट का उपयोग करके 68 * 48 मिमी केंद्र-से-केंद्र रिक्ति पर दो Ø10.5 मिमी छेद के माध्यम से माउंट होता है। 25-30 एनएम कसने वाला टॉर्क (फ्लैट वॉशर और स्प्रिंग लॉक वॉशर के साथ 8.8 ग्रेड फास्टनर) लागू करें। किसी शिमिंग या ऊंचाई समायोजन की आवश्यकता नहीं है - तार रस्सी पहले संपीड़न चक्र के भीतर स्थिर भार के लिए स्व-स्तर पर लूप करती है। मल्टी-पॉइंट इंस्टॉलेशन के लिए, आइसोलेटर की मात्रा इस तरह बनाए रखें कि प्रत्येक इकाई इष्टतम आइसोलेशन प्रदर्शन के लिए स्थैतिक भार के तहत अपनी रेटेड संपीड़न क्षमता का 30-60% वहन कर सके।

रेट्रोफिट संगतता:68 * 48 मिमी बोल्ट पैटर्न 80-150 मिमी समग्र लंबाई वर्ग में कई सामान्य रबर माउंट फॉर्म कारकों से मेल खाता है, जो उपकरण स्किड या माउंटिंग फ्रेम को फिर से ड्रिल किए बिना सीधे यांत्रिक प्रतिस्थापन को सक्षम करता है। ऑल-मेटल निर्माण रबर माउंट की रासायनिक संगतता चिंताओं को समाप्त करता है - डीजल ईंधन या हाइड्रोलिक तरल पदार्थ के संपर्क से कोई सूजन नहीं, तेल की धुंध से कोई नरमी नहीं, और खुले-फ्रेम इंस्टॉलेशन में यूवी जोखिम से कोई उत्सर्जन नहीं।

डिज़ाइन एकीकरण संसाधन:इंजीनियरिंग समर्थन में 3डी सीएडी मॉडल (एसटीईपी और आईजीईएस प्रारूप), आईएसओ 2768-मीटर प्रति ज्यामितीय सहनशीलता के साथ 2डी आयाम वाले चित्र और एप्लिकेशन-विशिष्ट लोड-विक्षेपण वक्र शामिल हैं। हमारे एप्लिकेशन इंजीनियर नि:शुल्क स्थैतिक और गतिशील विश्लेषण प्रदान करते हैं जिनमें शामिल हैं:

• गैर-सममित उपकरण बड़े पैमाने पर वितरण के लिए मल्टी-डिग्री-ऑफ़-फ़्रीडम माउंटिंग लेआउट डिज़ाइन
• उत्तेजना आवृत्तियों से पृथक्करण को सत्यापित करने के लिए प्राकृतिक आवृत्ति और मोड आकार की गणना
• परिवहन और हैंडलिंग शॉक योग्यता के लिए शॉक रिस्पांस स्पेक्ट्रम (एसआरएस) विश्लेषण
• मापा या निर्दिष्ट परिवहन कंपन प्रोफाइल के आधार पर आइसोलेटर जीवन अनुमान (MIL-STD-810 समकक्ष सड़क परिवहन स्पेक्ट्रा उपलब्ध)

तकनीकी निर्देश

मोबाइल एवं फील्ड उपकरण अनुप्रयोग

• मोबाइल विद्युत उत्पादन:सर्विस ट्रकों, ट्रेलरों और स्किड-माउंटेड आपातकालीन बिजली इकाइयों पर डीजल जनरेटर सेट (15-100 केवीए वर्ग) जहां परिवहन और स्थिर संचालन के दौरान सड़क के झटके और इंजन कंपन का संयोजन होता है
• दूरसंचार आश्रय उपकरण:बेस स्टेशन इलेक्ट्रॉनिक्स, रेक्टिफायर कैबिनेट और बैटरी रैक को आईएसओ कंटेनरों में पहले से स्थापित करके कच्ची पहुंच वाली सड़कों के माध्यम से दूरस्थ साइटों तक पहुंचाया जाता है।
• मोबाइल चिकित्सा एवं प्रयोगशाला इकाइयाँ:डायग्नोस्टिक इमेजिंग उपकरण, प्रशीतित अपकेंद्रित्र अलगाव, और कंटेनरीकृत क्षेत्र के अस्पतालों और अनुसंधान वाहनों में मोबाइल प्रयोगशाला उपकरण
• रेल पर लगे उपकरण:ट्रैकसाइड सिग्नलिंग कैबिनेट, एक्सल काउंटर इलेक्ट्रॉनिक्स, और स्विच मशीन नियंत्रक गुजरती ट्रेनों से जमीन से उत्पन्न कंपन के संपर्क में आते हैं
• अपतटीय कंटेनरीकृत सिस्टम:नमक से भरे वातावरण में संक्षारण प्रतिरोधी अलगाव की आवश्यकता वाले डीएनवी-प्रमाणित अपतटीय कंटेनरों में वेलहेड नियंत्रण पैनल, रासायनिक इंजेक्शन स्किड और आपातकालीन शटडाउन सिस्टम
• निर्माण मशीनरी:क्रॉलर उत्खनन, ड्रिल रिग और क्रशिंग प्लांट पर ऑनबोर्ड कंप्रेसर पैकेज, हाइड्रोलिक पावर पैक और इलेक्ट्रॉनिक नियंत्रण मॉड्यूल

इलास्टोमेरिक माउंट पर तुलनात्मक लाभ

मोबाइल अनुप्रयोगों में, रबर कंपन आइसोलेटर आमतौर पर गतिशील कठोरता (ओजोन/यूवी क्रॉस-लिंकिंग), संपीड़न सेट (स्थैतिक लोड रेंगना), और रासायनिक हमले (ईंधन/तेल सूजन) के संयोजन के कारण 2-4 वर्षों के भीतर विफल हो जाते हैं। JGX-0956D-104A ऑल-मेटल निर्माण के माध्यम से सभी तीन विफलता मोड को समाप्त करता है। बेड़े ऑपरेटरों और उपकरण पैकर्स के लिए, इसका मतलब वारंटी दावों में कमी, निर्धारित आइसोलेटर प्रतिस्थापन का उन्मूलन और पूर्ण उपकरण सेवा जीवन के दौरान लगातार कंपन संरक्षण है। अपने उपकरण प्लेटफ़ॉर्म के लिए विशिष्ट जीवन-चक्र लागत विश्लेषण के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
