| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | JGX-0480D-72A |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, टी/टी, वेस्टर्न यूनियन, डी/पी |

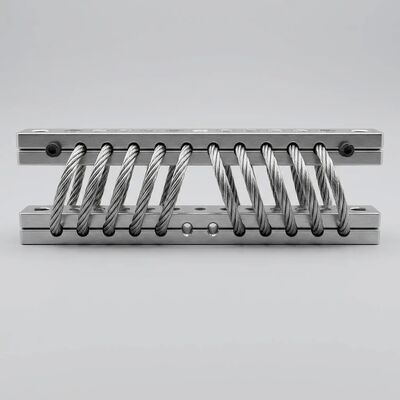

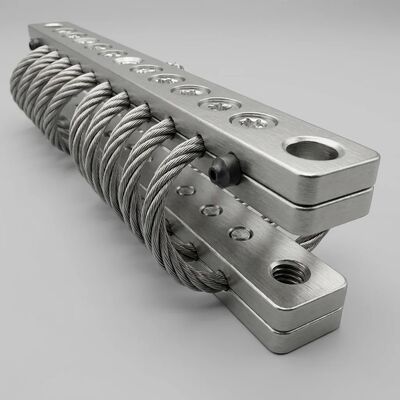

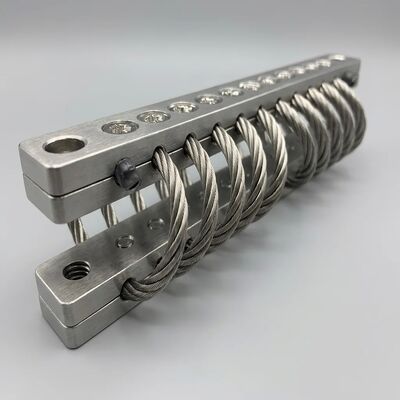

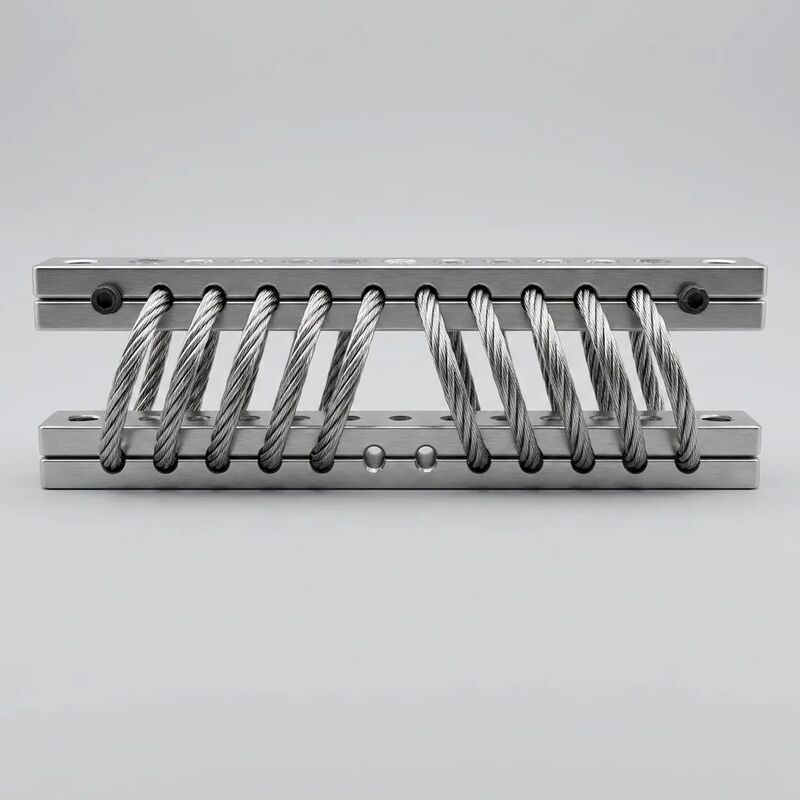

दJGX-0480D-72Aशीआन होान माइक्रोवेव एक विशेष तार रस्सी कंपन अलगाव के लिए इंजीनियर हैध्वनिक और सूक्ष्म कंपन पृथक्करणवातावरण में जहां उप-माइक्रोन विस्थापन और श्रव्य शोर संचरण अत्यंत सटीकता के साथ नियंत्रित किया जाना चाहिए। 4.8 मिमी व्यास स्टेनलेस स्टील 304 तार रस्सी (7 * 19 स्ट्रैंड) के साथ निर्मित,10-कोइल हेलिकल वाइंडिंग) और एल्यूमीनियम मिश्र धातु 6061-T6 की रिटेनिंग बार, यह अलगावकर्ता एक समर्थन करता है72 किलोग्राम का नामित स्थैतिक भारजबकि एक असाधारण रूप सेउच्च कूलॉम्ब डम्पिंग गुणांक(प्रभावी डम्पिंग अनुपात 0.15~0.30) जो व्यापक आवृत्ति स्पेक्ट्रम में संरचनात्मक कंपन और संरचना से उत्पन्न ध्वनिक शोर दोनों को दबाता है।
| पैरामीटर | मूल्य | नोट्स |
|---|---|---|
| मॉडल संख्या | JGX-0480D-72A | डी-प्रकार की घुमावदार स्टड विन्यास |
| तार रस्सी सामग्री | स्टेनलेस स्टील 304 (1.4301) | 4.8 मिमी व्यास, 7 स्ट्रैंड * 19 तार (133 फिलामेंट) |
| तार की तन्यता शक्ति | ≥ 1,570 एमपीए (न्यूनतम एकल तार) | ठंडा खींचा, निष्क्रिय, एएसटीएम ए 313 |
| कॉइलों की संख्या | 10 हेलिकल लूप, सममित घुमावदार | एक समान पिच, सीएनसी-मोल्ड |
| रक्षक पट्टी सामग्री | एल्यूमीनियम मिश्र धातु 6061-T6 | तन्यता ≥ 290 MPa, उपज ≥ 240 MPa |
| बार सतह उपचार | सफेद एनोडाइजिंग (Std) / हार्ड एनोडाइजिंग (Opt) | 2550 μm हार्ड एनोडाइज परत विकल्प |
| कुल आयाम (L*W*H) | लगभग 248 * 88 * 62 मिमी | बार के अंत से बार के अंत तक |
| प्रति इकाई शुद्ध भार | लगभग 1.38 किलो | एल्यूमीनियम पट्टी विन्यास |
| अधिकतम स्थैतिक भार संपीड़न | 72 किलो | मानक माउंटिंग अभिविन्यास |
| अधिकतम स्थैतिक भार √ कतरनी/रोल | 36 किलोग्राम | 50% संपीड़न घटाव |
| 72 किलोग्राम पर स्थैतिक विक्षोभ | 3.0 ️ 5.0 मिमी (संपीड़न) | प्रगतिशील गैर-रैखिक |
| प्राकृतिक आवृत्ति (लोड) | 6 ∼ 10 हर्ट्ज (संपीड़न अक्ष) | भार भार के साथ आवृत्ति परिवर्तन |
| प्रभावशाली शमन अनुपात | 0.15 ₹ 0.30 (अम्प्लिच्यूड-निर्भर) | कुलोन इंटर-स्ट्रैंड घर्षण |
| 50 हर्ट्ज पर अलगाव दक्षता | > ९५% (कंपन संचरण) | अनुनाद क्षेत्र से बहुत ऊपर |
| अनुनाद में चरम संचरण | ≤ 3.0 (आमतौर पर < 2.5) | कूलॉम्ब डम्पिंग के माध्यम से स्व-सीमित |
| संरचना से उत्पन्न शोर को कम करना | 10 ¢ 25 डीबी (125 हर्ट्ज ¢ 4 kHz ऑक्टेव बैंड) | आईएसओ 10846-2 के अनुसार मापा गया |
| माउंटिंग थ्रेड का आकार | M12 * 1.75 (डी प्रकार का स्टड, SS304) | प्रत्येक छोर पर 25 मिमी की स्टड लंबाई |
| अनुशंसित स्थापना टॉर्क | ३५ ∙ ४२ एन.एम. (एम १२ वर्ग ८.८ नट) | धागा-लॉकिंग यौगिक के साथ |
| ऑपरेटिंग तापमान | -40°C से +150°C | कठोरता विचलन < 5% |
| जंग प्रतिरोध | 500+ घंटे नमक छिड़काव (ASTM B117) | निष्क्रिय SS304 तार रस्सी |
| नामित भार पर थकान जीवन | > 107 चक्र, < 5% कठोरता बहाव | सीनोसाइडल आयाम ±2.0 मिमी |
| सदमे से बचने की क्षमता | > 25 जी (11 एमएस आधा साइन) | संरचनात्मक क्षति नहीं |
| प्रमाणन | आईएसओ 9001:2015, एन 10204 3.1 | 100% लोड-डिफ्लेक्शन परीक्षण |
पारंपरिक रबर अलगावकों में चिपचिपाहट ढीलापन होता है, जो आवृत्ति पर निर्भर होता है और उच्च आवृत्तियों पर आंतरिक गर्मी का निर्माण करता है।JGX-0480D-72A एक मौलिक रूप से अलग तंत्र का उपयोग करता:कुलोनब (शुष्क घर्षण) डम्पिंग7*19 केबल के भीतर 133 व्यक्तिगत स्टील वायर फिलामेंट्स में वितरित किया गया है।माइक्रोस्कोपिक सापेक्ष फिसलने के लिए केबल के पार अनुभाग भर में तार-से-वायर संपर्क बिंदुओं के हजारों पर होता हैप्रत्येक सूक्ष्म-स्लिप घटना कंपन गतिज ऊर्जा के एक छोटे से अंश को नगण्य गर्मी में परिवर्तित करती हैप्रभावशाली शमन अनुपात 0.15 ̊030, अछूता स्टील के स्प्रिंग्स के लिए विशिष्ट 0.05 ∼ 0.10 से काफी अधिक है।
रबर माउंट में चिपचिपाहट कम हो जाती है 100 हर्ट्ज से अधिक आवृत्तियों पर पॉलिमर की सीमित आणविक विश्राम दर के कारण।दर से स्वतंत्र√ प्रति चक्र में नष्ट ऊर्जा विस्थापन आयाम पर निर्भर करती है, आवृत्ति पर नहीं। इसका मतलब है कि JGX-0480D-72A अपने उच्च शमन गुणांक कोउप-हर्ट्ज सूक्ष्म कंपन (उदाहरण के लिए, 0.1 ¢ 1 हर्ट्ज पर इमारत के झूलने) मध्य आवृत्ति घूर्णन उपकरण उत्तेजना (10 ¢ 200 हर्ट्ज) तक उच्च आवृत्ति संरचना-जनित ध्वनिक शोर (500 हर्ट्ज ¢ 4 kHz)इसका परिणाम है पूरे श्रव्य और उपश्रव्य स्पेक्ट्रम में प्रभावी अलगाव ∙ एक क्षमता जो विस्कोलेस्टिक माउंट बस मेल नहीं खा सकती है।
सेमीकंडक्टर लिथोग्राफी, इलेक्ट्रॉन माइक्रोस्कोपी और ऑप्टिकल मेट्रोलॉजी जैसे सटीक अनुप्रयोगों में, 0.1 माइक्रोन के रूप में छोटे फर्श-बोर्डेड कंपन आयाम उपकरण रिज़ॉल्यूशन को खराब कर सकते हैं।JGX-0480D-72A के 10 कॉइल ज्यामिति प्रदान करता है:
| ऑक्टेव बैंड (हर्ट्ज) | सम्मिलन हानि (dB) | अनुप्रयोग प्रासंगिकता |
|---|---|---|
| 63 | 812 डीबी | ट्रांसफार्मर हुम, बड़े प्रशंसक ब्लेड-पास आवृत्ति |
| 125 | 12-18 डीबी | पंप के आवरण का विकिरण, कंप्रेसर की धड़कन |
| 250 | 1522 डीबी | गियर जाल के स्वर, मोटर विद्युत चुम्बकीय शोर |
| 500 | 1420 डीबी | मध्य आवृत्ति संरचनात्मक अनुनाद |
| 1k | 12-18 डीबी | असर whine, प्रवाह-प्रेरित पाइप कंपन |
| 2k | 10~16 डीबी | उच्च गति टरबाइन ब्लेड-पास, वाल्व शोर |
| 4k | ८१४ डीबी | संरचना के माध्यम से हवा से आने वाला शोर |
ISO 10846-2 के अनुसार मापा गया सम्मिलन हानिः2008, गतिशील कठोरता विधि, JGX-0480D-72A 72 किलोग्राम प्रीलोड पर।
शीआन होआन माइक्रोवेव कंपनी लिमिटेड (स्ट. 2005, शीआन, शानक्सी) एक 500+ कर्मचारी आईएसओ 9001: 2015 प्रमाणित सुविधा के साथ पूर्ण घर में सीएनसी मशीनिंग, तार रस्सी बनाने, सतह उपचार,और 100% गतिशील परीक्षण क्षमताएं.कारखाने से प्रत्यक्ष निर्माता, हम वितरक मार्कअप को समाप्त करते हैं ¥ प्रत्येक JGX-0480D-72A जहाज सीधे हमारी उत्पादन लाइन से आपके प्राप्त डॉक के लिए पूर्ण ट्रेसेबिलिटी प्रलेखन के साथ।प्रत्येक इकाई के पास एक अनूठा सीरियल नंबर होता है जो उसके व्यक्तिगत लोड-डिफ्लेक्शन परीक्षण रिकॉर्ड से जुड़ा होता है, EN 10204 3.1 सामग्री प्रमाण पत्र दोनों SS304 तार और Al 6061-T6 बार स्टॉक के लिए, और एक अनुरूपता प्रमाण पत्र।
सटीक ध्वनिक या सूक्ष्म कंपन अलगाव की आवश्यकता है?शीआन होान की एप्लिकेशन इंजीनियरिंग टीम से संपर्क करें। अपने कंपन स्पेक्ट्रम और अलगाव लक्ष्यों को सबमिट करें। हम 48 घंटों के भीतर अनुमानित सम्मिलन हानि वक्रों के साथ एक तकनीकी प्रस्ताव प्रदान करते हैं।
