JGX-0400D-31.5A तार रस्सी कंपन अलगाव अधिकतम ROI शून्य डाउनटाइम विफलता-सुरक्षित औद्योगिक सदमे माउंट

JGX-0400D-31.5A फेल-सेफ वायर रोप वाइब्रेशन आइसोलेटर - शून्य डाउनटाइम के साथ अधिकतम आरओआई के लिए इंजीनियर किया गया

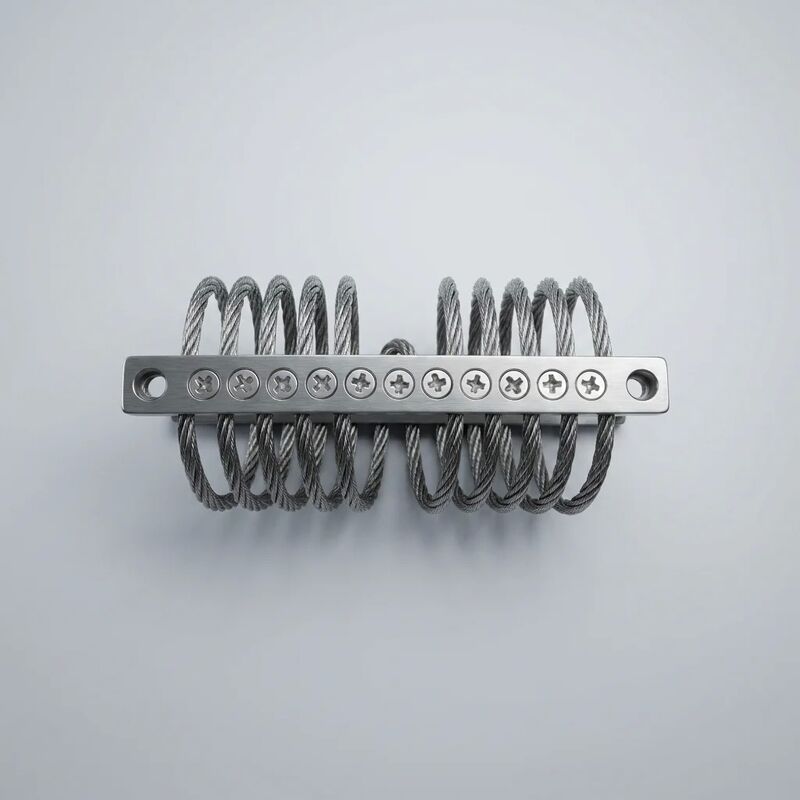

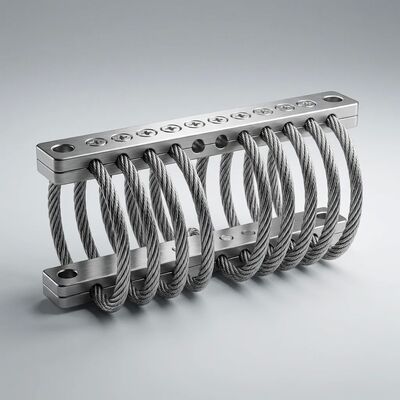

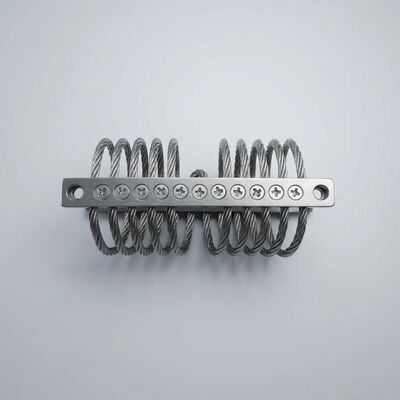

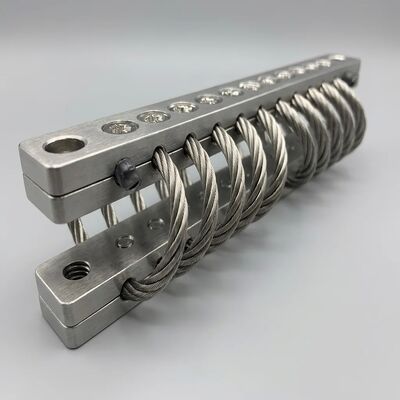

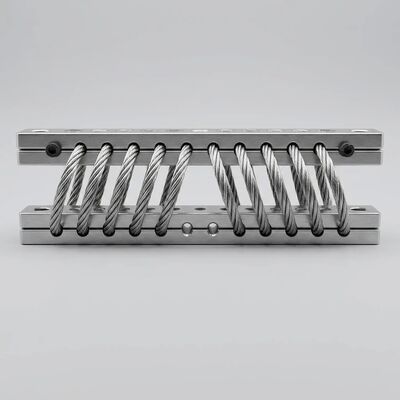

JGX-0400D-31.5Aशीआन होन माइक्रोवेव द्वारा निर्मित एक उच्च क्षमता वाला तार रस्सी कंपन आइसोलेटर है31.5 किलोग्राम स्थिर भार के लिए असफल-सुरक्षित अलगाव. सीएनसी-मशीनीकृत एल्यूमीनियम मिश्र धातु 6061-टी6 रिटेनिंग बार में सुरक्षित 4.0 मिमी व्यास वाले स्टेनलेस स्टील 304 तार रस्सी (7x19 स्ट्रैंड कॉन्फ़िगरेशन, 8-कॉइल हेलिकल वाइंडिंग) के साथ निर्मित, इस आइसोलेटर को अनिर्धारित डाउनटाइम को खत्म करने और पूंजीगत उपकरण निवेश पर रिटर्न को अधिकतम करने के लिए इंजीनियर किया गया है।20+ वर्ष सेवा जीवनशून्य नियोजित रखरखाव के साथ।

पूर्ण तकनीकी विशिष्टताएँ

कैसे असफल-सुरक्षित इंजीनियरिंग आपके आरओआई की सुरक्षा करती है

1. कूलम्ब डंपिंग - स्व-उपचार तंत्र

चिपचिपे द्रव डैम्पर्स के विपरीत जो रिसाव कर सकते हैं या इलास्टोमेरिक माउंट जो फट जाते हैं, JGX-0400D-31.5A कंपन ऊर्जा को नष्ट कर देता हैअंतर-स्ट्रैंड कूलम्ब (सूखा) घर्षण7*19 केबल के भीतर 133 व्यक्तिगत स्टील तारों के बीच। जैसे ही आइसोलेटर मुड़ता है, तार के फिलामेंट्स सूक्ष्म स्तर पर एक दूसरे के खिलाफ स्लाइड करते हैं, जिससे गतिज ऊर्जा नगण्य गर्मी में परिवर्तित हो जाती है। यह तंत्र हैरिसाव के लिए कोई तरल पदार्थ नहीं, बंद होने के लिए कोई छिद्र नहीं, और उम्र बढ़ने के लिए कोई इलास्टोमर नहीं. 10 मिलियन लोड चक्रों के बाद भी, भिगोना प्रदर्शन मूल विनिर्देश के 5% के भीतर रहता है - प्रभावी रूप से एक स्व-रखरखाव, पहनने-स्थिर प्रक्रिया।

2. प्रगतिशील कठोरता - स्वचालित अधिभार संरक्षण

JGX-0400D-31.5A की 8-कॉइल हेलिकल ज्यामिति उत्पन्न करती हैतीन-ज़ोन कठोरता वक्रयह एक अंतर्निहित सुरक्षा प्रणाली के रूप में कार्य करता है:

• जोन I (0-2 मिमी विक्षेपण):सामान्य ऑपरेशन में इष्टतम कंपन अलगाव के लिए कम कठोरता (~8-12 एन/मिमी)। आइसोलेटर 20 हर्ट्ज़ से ऊपर 90% इनपुट कंपन को कम कर देता है।
• जोन II (2-6 मिमी विक्षेपण):मध्यम कठोरता (~18-25 एन/मिमी) शीर्ष कूलम्ब अवमंदन संलग्नता के साथ। यह क्षेत्र कभी-कभी झटके की घटनाओं को संभालता है जबकि अंतर-स्ट्रैंड घर्षण एक साथ सैकड़ों सूक्ष्म संपर्कों में प्रभाव ऊर्जा को नष्ट कर देता है।
• ज़ोन III (6-10+ मिमी विक्षेपण):उच्च कठोरता (~40-60 एन/मिमी, ज्यामितीय लॉक-अप के करीब) जो एक के रूप में कार्य करती हैनिष्क्रिय हार्ड-स्टॉप. आइसोलेटर विनाशकारी रूप से नीचे नहीं जाएगा - तार रस्सी ज्यामिति स्वयं किसी बाहरी स्नबर या सीमा रोक के बिना धातु-से-धातु संपर्क को रोकती है।

3. डिज़ाइन द्वारा अतिरेक - विफलता का कोई एकल बिंदु नहीं

133 व्यक्तिगत स्टील तारों द्वारा भार साझा करने के साथ, किसी भी एक फिलामेंट की विफलता का समग्र भार क्षमता पर नगण्य प्रभाव पड़ता है। यहां तक ​​कि अत्यधिक अधिभार के तहत जहां कुछ तार ख़राब हो सकते हैं, शेष तार स्थिर भार वहन करते रहते हैं - एक प्रदान करते हुएउचित कमीरबर माउंट के विनाशकारी आंसू-थ्रू विफलता मोड के बजाय पथ। यह अंतर्निहित अतिरेक उन अनुप्रयोगों के लिए महत्वपूर्ण है जहां अलगाव की विफलता उपकरण क्षति, उत्पादन रुकने या सुरक्षा खतरों में बदल सकती है।

स्वामित्व विश्लेषण की 10-वर्षीय कुल लागत

पैकेजिंग एवं रसद

• व्यक्तिगत पैकेजिंग:प्रत्येक JGX-0400D-31.5A को VCI (वाष्पशील संक्षारण अवरोधक) पॉलीथीन बैग में सील कर दिया जाता है और एक ब्रांडेड होन कार्टन (210 * 95 * 65 मिमी आंतरिक) के भीतर डाई-कट फोम इंसर्ट में रखा जाता है।
• प्रधान गत्ते का डिब्बा:प्रति निर्यात-ग्रेड डबल-वॉल नालीदार कार्टन 20 इकाइयाँ। मास्टर कार्टन आयाम: 440 * 220 * 350 मिमी। कुल वजन: लगभग 16.5 किग्रा.
• पैलेटाइज़ेशन:मानक EUR पैलेट (1200 * 800 मिमी) 24 मास्टर कार्टन (480 इकाइयाँ) को समायोजित करता है। कुल फूस का सकल वजन: लगभग 420 किलोग्राम।
• दस्तावेज़ीकरण:प्रत्येक शिपमेंट में सामग्री प्रमाणपत्र (एसएस304 के लिए एन 10204 3.1), आयामी निरीक्षण रिपोर्ट और लोड-विक्षेपण परीक्षण प्रमाणपत्र शामिल हैं।

अनुशंसित एप्लिकेशन डोमेन

• सतत प्रक्रिया उद्योग:रासायनिक स्थानांतरण पंप, रिफाइनरी गैस कंप्रेसर, खाद्य प्रसंस्करण सेंट्रीफ्यूज - जहां किसी भी अनियोजित ठहराव की लागत हजारों प्रति घंटे होती है और प्रतिस्थापन पहुंच के लिए संयंत्र को बंद करना पड़ता है
• महत्वपूर्ण बैकअप सिस्टम:आपातकालीन डीजल जनरेटर (ईडीजी), फायर पंप स्किड, यूपीएस बैटरी रैक - जहां आपातकालीन संचालन के दौरान अलगाव की विश्वसनीयता पर समझौता नहीं किया जा सकता है
• भारी विनिर्माण:हाई-स्पीड स्टैम्पिंग प्रेस आइसोलेशन, सीएनसी 5-एक्सिस मशीनिंग सेंटर माउंटिंग, प्लास्टिक इंजेक्शन मोल्डिंग मशीन कंपन नियंत्रण - फर्श-जनित और स्व-उत्पन्न कंपन से माइक्रोन-स्तर की सटीकता की रक्षा करना
• मोबाइल एवं परिवहन उपकरण:ट्रक पर स्थापित प्रशीतन इकाइयां, रेल सिग्नलिंग बाड़े, कंटेनरीकृत पावर मॉड्यूल - निर्धारित रखरखाव पहुंच के बिना निरंतर सड़क/रेल कंपन से बचे रहना

निर्माता गुणवत्ता आश्वासन

शीआन होन माइक्रोवेव कंपनी लिमिटेड (स्था. 2005, शीआन, शानक्सी, चीन) 500+ कर्मचारियों वाली ISO 9001:2015 प्रमाणित सुविधा संचालित करती है। प्रत्येक JGX-0400D-31.5A से गुजरता है100% भार-विक्षेपण वक्र सत्यापनरिलीज से पहले एक कैलिब्रेटेड सर्वो-हाइड्रोलिक परीक्षण स्टैंड पर। परीक्षण डेटा में शामिल हैं: स्थैतिक भार बनाम विक्षेपण (प्रीकंडिशनिंग के लिए 3 चक्र), 5 हर्ट्ज / 10 हर्ट्ज / 20 हर्ट्ज पर गतिशील कठोरता, और समान पिच और समरूपता के लिए सभी 8 कॉइल वाइंडिंग्स का दृश्य निरीक्षण। ट्रेस करने योग्य सीरियल नंबरों के अनुरूपता के प्रमाण पत्र 10 वर्षों के लिए संग्रहीत किए जाते हैं।

क्या आप अपने खराब रबर माउंट को फेल-सेफ, जीरो-डाउनटाइम आइसोलेशन से बदलने के लिए तैयार हैं?लोड गणना परामर्श, नमूना मूल्यांकन इकाइयों, या JGX-0400D-31.5A के लिए औपचारिक उद्धरण के लिए शीआन होन से संपर्क करें। हम 24 घंटे के भीतर सभी तकनीकी पूछताछ का जवाब देते हैं।
