| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | JGX-0400D-31.5A |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

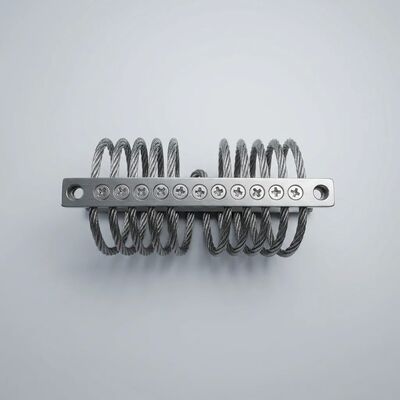

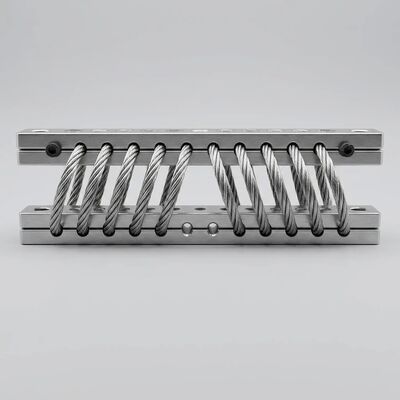

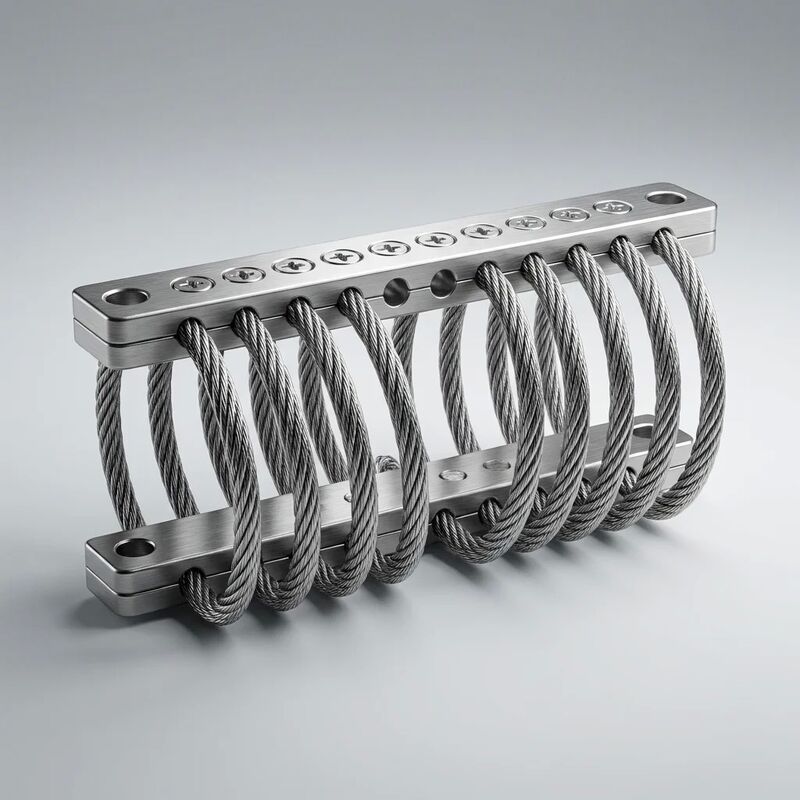

दJGX-0400D-31.5Aशीआन होान माइक्रोवेव शोषण द्वारागैर-रैखिक लोचइसके 4.0 मिमी स्टेनलेस स्टील 304 तार रस्सी (7*19 निर्माण,8-coil symmetrical winding) को एल्यूमीनियम मिश्र धातु 6061-T6 सलाखों में कैप्चर किया जाता हैडी प्रकार M10 घुमावदार स्टड इंटरफेस, बुढ़ापे वाले बेलनाकार रबर अलगाव के लिए एक प्रत्यक्ष रूप-फिट प्रतिस्थापन पथ प्रदान करता है।31.5 किलोग्राम स्थिर संपीड़न भार, JGX-0400D-31.5A एक द्वारा समर्थित है7 कार्य दिवसों का रैपिड प्रोटोटाइपिंग कार्यक्रमकस्टम बार ज्यामिति, वैकल्पिक लोड रेटिंग और गैर-मानक माउंट कॉन्फ़िगरेशन के लिए।
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | JGX-0400D-31.5A |
| तार रस्सी | SS304, Ø4.0mm, 7*19 स्ट्रैंड, 8 कॉइल |
| तार की तन्यता शक्ति | ≥ 1,570 एमपीए (एएसटीएम ए 313 के अनुसार) |
| पकड़े जाने वाली बारें | Al 6061-T6, तन्यता ≥ 290 MPa, दक्षता ≥ 240 MPa |
| बार कठोरता | 95 एचबी (ब्रिनेल), ≥ 70 एचबी एनोडाइजिंग के बाद |
| कुल लंबाई | 182 ± 1.5 मिमी (बार अंत से बार अंत तक) |
| कुल चौड़ाई | 68 ± 1.0 मिमी (बाहरी तार लिफाफा) |
| कुल ऊँचाई | 48 ± 1.0 मिमी (बार का चेहरा बार का चेहरा) |
| माउंटिंग स्टड | M10 * 1.5, SS304, स्टड लंबाई 25 मिमी प्रत्येक छोर |
| घुड़सवार छेद पैटर्न | एकल स्टड प्रत्येक पट्टी (सहअक्षीय), एम 10 अखरोट स्वीकार करता है |
| स्थापना टॉर्क | 20°25 N·m (M10 वर्ग 8.8 अखरोट, सूखा धागा) |
| शुद्ध भार | 0.72 ± 0.03 किलोग्राम (एल्यूमीनियम पट्टी विन्यास) |
| अधिकतम स्थैतिक भार संपीड़न | 31.5 किलो |
| अधिकतम स्थैतिक भार √ कतरनी/रोल | 15.8 किलोग्राम (आईएसओ 10816) के अनुसार 50% गिरावट) |
| 31.5 किलोग्राम पर स्थैतिक विक्षेपण | 2.5~4.0 मिमी (संपीड़न, प्रगतिशील) |
| प्राकृतिक आवृत्ति (लोड) | 812 हर्ट्ज (संपीड़न), द्रव्यमान के साथ भिन्न होता है |
| पीक ट्रांसमिसिबिलिटी | अनुनाद पर ≤ 3.0 (आकार-स्व-सीमित) |
| डम्पिंग अनुपात | 0.10 ₹0.25 (कूलॉम्ब, आयाम-निर्भर) |
| थकान जीवन (नामित भार, ±1.5 मिमी) | > 107 चक्र, < 5% कठोरता बहाव |
| सदमे का सामना करना | > 30 जी, 11 एमएस आधा साइन, कोई क्षति नहीं |
| तापमान सीमा | -40°C से +150°C (ठंडता स्थिर) |
| नमक छिड़काव प्रतिरोध | 500+ घंटे (ASTM B117, निष्क्रिय तार) |
| प्रमाणन | आईएसओ 9001:2015, एन 10204 3.1 सामग्री प्रमाण पत्र। |
रैखिक अलगावकर्ता ∙ कॉइल स्प्रिंग्स, रबर सिलेंडर, इलास्टोमेरिक पैड ∙ हुक के नियम का पालन करते हैंः बल विस्थापन (F = kx) के आनुपातिक होता है। इससे एक दर्दनाक इंजीनियरिंग समझौता होता हैःएक नरम वसंत कंपन को अच्छी तरह से अलग करता है लेकिन सदमे के तहत अत्यधिक विचलित होता हैएक कठोर वसंत शॉक विचलन को सीमित करता है लेकिन संरचना में सीधे कंपन को प्रसारित करता है।
JGX-0400D-31.5A के8-कोइल हेलिकल तार रस्सी ज्यामितिएक मौलिक रूप से अलग प्रतिक्रिया पैदा करता है ️ एक प्रगतिशील, आयाम-निर्भर कठोरता जिसे एक एकल वसंत स्थिरांक द्वारा वर्णित नहीं किया जा सकता हैः
निरंतर घूर्णन उपकरण कंपन के लिए विशिष्ट कम आयामों पर (0.1~2.0 मिमी पीक-टू-पीक), व्यक्तिगत तार स्ट्रैंड अपनी रैखिक सीमा के भीतर लोचदार रूप से झुकते हैं।कठोरता कम है ∙ संपीड़न में लगभग 10 एन/मिमी ∙ 20 हर्ट्ज उत्तेजना से ऊपर > 90% क्षीणन के साथ प्रभावी पृथक्करण देता हैयह वह व्यवस्था है जहां अलगावकर्ता अपने परिचालन जीवन का > 99% खर्च करता है, सूक्ष्म लेकिन हानिकारक उच्च आवृत्ति कंपन से सटीक उपकरण की रक्षा करता है।
जैसे-जैसे आयाम मध्यम आघात सीमा में बढ़ता है, स्ट्रैंड-टू-स्ट्रैंड सापेक्ष विस्थापन बढ़ता है।7*19 केबल के क्रॉस-सेक्शन पर 133 व्यक्तिगत तार फिलामेंट एक दूसरे के खिलाफ फिसलने शुरू, कुलोन घर्षण डिम्पिंग तंत्र को सक्रिय करता है। प्रभावी डिम्पिंग अनुपात 0.10 से बढ़कर 0 हो जाता है।25, विकिरण ऊर्जा को वितरित माइक्रो-स्केल घर्षण के माध्यम से फैलाता है।कठोरता लगभग 22 एन / मिमी तक बढ़ जाती है, जो अलग-थलग उपकरण पर अत्यधिक बल प्रेषित किए बिना आगे के विस्थापन का विरोध करने के लिए पर्याप्त है.
हेलिकल वाइंडिंग की ज्यामितीय सीमाओं के निकट उच्च आयामों पर तार रस्सी का प्रभावशाली त्रिज्या कम हो जाता है और झुकने का क्षण हाथ छोटा हो जाता है।कठोरता तेजी से बढ़ जाती है लगभग 50 एन / मिमी ¢ कम आयाम दर पर एक 5 * गुणक ¢ एक प्रगतिशील के रूप में कार्यउपकरण कठोर हार्ड स्टॉप में टकराने के बजाय यात्रा के अंतिम 4 मिमी पर सुचारू रूप से धीमा हो जाता है।अधिकतम विलंबता आम तौर पर ≤ 15 G है, यहां तक कि 30 G इनपुट पल्स के तहत भी.
JGX-0400D-31.5A के लिए बनाया गया हैप्रत्यक्ष आयामी अन्तरक्रियाव्यापक रूप से तैनात बेलनाकार रबर अलगावकार के रूप कारकों के साथ। मुख्य यांत्रिक संगतता डेटाः
| माउंटिंग पैरामीटर | JGX-0400D-31.5A | साधारण रबर माउंट समकक्ष |
|---|---|---|
| स्टड धागा | M10 * 1.5 (दोनों छोर) | एम10 या एम12 आम |
| स्टड लंबाई | प्रत्येक छोर पर 25 मिमी | 20-30 मिमी आम |
| कुल ऊँचाई (माउंटेड) | 48 मिमी | 40 से 60 मिमी की विशिष्ट सीमा |
| लोड रेटिंग | 31.5 किलो संपीड़न | 25~40 किलोग्राम समतुल्य रबर |
| आवश्यक मंजूरी लिफाफा | 182 * 68 * 60 मिमी (विक्षेपण के साथ) | तुलनीय या बड़ा |
| माउंटिंग सतह की आवश्यकता | फ्लैट, ≥ M10 खाली छेद | वही |
कोई चेसिस संशोधन, कोई ड्रिलिंग, कोई वेल्डिंग की आवश्यकता नहीं है।अधिकतर मामलों में, JGX-0400D-31.5A, विफल रबर अलगावकर्ताओं द्वारा खाली किए गए मौजूदा माउंटिंग बिंदुओं में सीधे बोल्ट करता है। यदि धागे का पिच भिन्न होता है (उदाहरण के लिए, M12 रबर माउंट से M10 अलगावकर्ता), तो JGX-0400D-31.5A के लिए एक अलग प्रकार का मोल्ड होता है।सरल धागा एडाप्टर बुशिंग ️ मूल्यांकन आदेशों के लिए कोई अतिरिक्त लागत के बिना होन द्वारा आपूर्ति ️ उपकरण संशोधन के बिना 100% यांत्रिक समाधान प्रदान करते हैं.
गैर-मानक विन्यास की आवश्यकता वाले अनुप्रयोगों के लिए, अलग-अलग बार ज्यामिति, वैकल्पिक भार रेटिंग, विशिष्ट लिफाफे की बाधाएं,या स्वामित्व वाले माउंटिंग इंटरफेस के साथ एकीकरण5~7 कार्यदिवस के टर्नओवर के साथ रैपिड प्रोटोटाइप सेवा:
प्रोटोटाइप मात्राओं (1 ¢ 20 इकाइयां) के लिए उपकरण शुल्क शून्य हैसभी बार मशीनिंग मानक सीएनसी उपकरण पर उसी प्रक्रिया का उपयोग करके की जाती है जो बड़े पैमाने पर उत्पादन में लागू की जाएगी।यह टूलींग amortization बाधा को समाप्त करता है जो आम तौर पर छोटी मात्रा में कस्टम अलगाव समाधानों को अत्यधिक महंगा बनाता है.
शीआन, शैंक्सी प्रांत में मुख्यालय एक प्रमुख एयरोस्पेस और सटीक विनिर्माण केंद्र शीआन होान 2005 से एक समर्पित कंपन अलगाव विशेषज्ञ रहा है। हमारा आईएसओ 9001:2015 में प्रमाणित सुविधा में 500 से अधिक कर्मचारी कार्यरत हैं जिनमें 100+ आर एंड डी इंजीनियर शामिल हैंहम तत्काल शिपमेंट के लिए मानक जेजीएक्स श्रृंखला के पृथककों की एक व्यापक सूची बनाए रखते हैं और कस्टम विन्यास के लिए एक समर्पित रैपिड प्रोटोटाइपिंग सेल।35+ देशों में निर्यात और 24 घंटे तकनीकी जांच प्रतिक्रिया प्रतिबद्धता के साथ, हम प्रोटोटाइप मूल्यांकन से लेकर बड़े पैमाने पर उत्पादन तक आपकी कंपन पृथक्करण आवश्यकताओं का समर्थन करने के लिए सुसज्जित हैं।
एक कस्टम आइसोलेटर विन्यास की जरूरत है या अपने आवेदन के लिए JGX-0400D-31.5A योग्य करने के लिए तैयार हैं?शीआन होआन की एप्लिकेशन इंजीनियरिंग टीम से संपर्क करें। अपना लोड डेटा और माउंटिंग विनिर्देश सबमिट करें ¢ हम 48 घंटों के भीतर एक प्रोटोटाइप प्रस्ताव वापस करते हैं और 7 कार्य दिवसों के भीतर जहाज मूल्यांकन इकाइयों।
