JGX-0320D-20A वायर रोप वाइब्रेशन आइसोलेटर ऑल-एक्सिस आइसोलेशन इंडस्ट्रियल ग्रेड स्टेनलेस स्टील शॉक माउंट

JGX-0320D-20A ऑल-एक्सिस वायर रोप वाइब्रेशन आइसोलेटर - प्रिसिजन मल्टी-डायरेक्शनल शॉक कंट्रोल

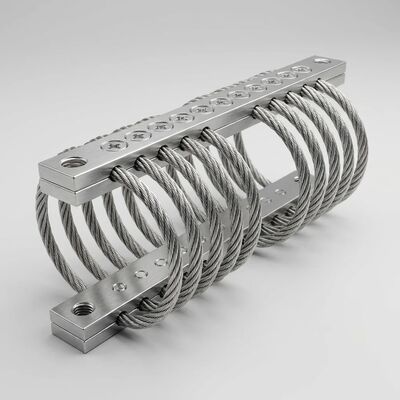

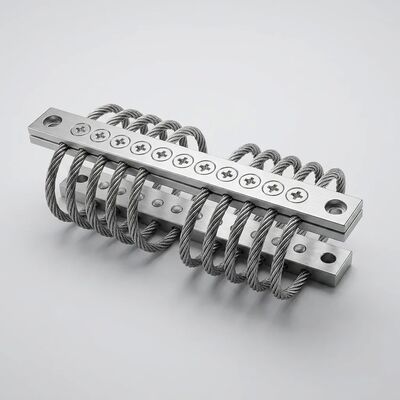

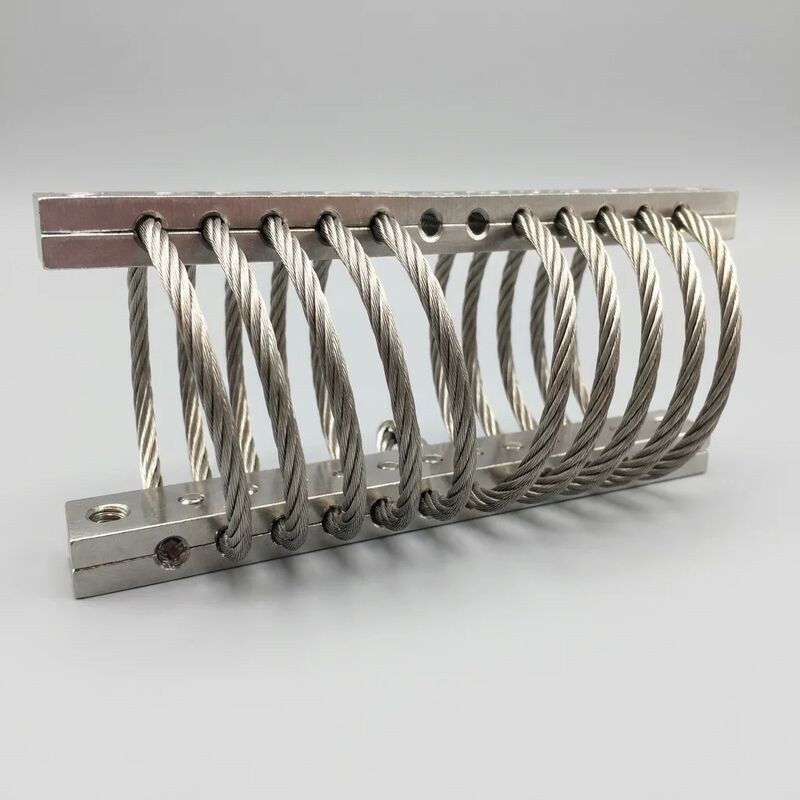

जेजीएक्स-0320डी-20एशीआन होन माइक्रोवेव कंपनी लिमिटेड द्वारा इंजीनियर किया गया एक उच्च-प्रदर्शन तार रस्सी कंपन आइसोलेटर हैऑल-एक्सिस शॉक और कंपन क्षीणनमांग वाले औद्योगिक वातावरण में। 3.2 मिमी व्यास वाले स्टेनलेस स्टील 304 तार रस्सी को परिशुद्धता-मशीनीकृत एल्यूमीनियम मिश्र धातु बनाए रखने वाली सलाखों के माध्यम से लपेटकर, यह आइसोलेटर वितरित करता हैस्वतंत्रता की सभी छह डिग्री में बेहतर बहु-दिशात्मक अवमंदन- संपीड़न, तनाव, कतरनी और रोल - एक साथ।

ऑल-एक्सिस आइसोलेशन टेक्नोलॉजी

पारंपरिक स्प्रिंग या रबर माउंट के विपरीत, जो केवल एक दिशा में कंपन को अलग करता है, JGX-0320D-20A एक पेटेंट हेलिकल वायर रस्सी ज्यामिति को नियोजित करता है जो प्रदान करता हैगैर-रैखिक कठोरता विशेषताएँसभी अक्षों पर. कम आयाम वाले कंपन के तहत, तार के तार अधिकतम अलगाव दक्षता के लिए नरम प्रतिक्रिया प्रदर्शित करते हैं। जैसे-जैसे झटके का आयाम बढ़ता है, केबल ज्यामिति उत्तरोत्तर सख्त होती जाती है, अंतर-स्ट्रैंड घर्षण के माध्यम से ऊर्जा को नष्ट करते हुए बॉटम-आउट को रोकती है - एक घटना जिसे कहा जाता हैकूलम्ब अवमंदन. यह ऑल-एक्सिस क्षमता इसे उन उपकरणों के लिए आदर्श बनाती है जहां कंपन की दिशा अप्रत्याशित या बहु-दिशात्मक होती है, जैसे घूमने वाली मशीनरी, मोबाइल इंस्टॉलेशन और परिवहन कंटेनर।

प्रमुख इंजीनियरिंग विशेषताएं

• ऑल-एक्सिस प्रदर्शन:संपीड़न, तनाव, कतरनी और रोल में प्रभावी अलगाव - एकल कॉम्पैक्ट माउंट के साथ छह डिग्री की स्वतंत्रता कवरेज। अलग-अलग लोड दिशाओं के लिए अलग-अलग आइसोलेटर ओरिएंटेशन की आवश्यकता नहीं है।
• औद्योगिक-ग्रेड निर्माण:स्टेनलेस स्टील 304 (1.4301) तार रस्सी - 3.2 मिमी व्यास, इष्टतम लचीलापन-से-शक्ति अनुपात के लिए 7x19 स्ट्रैंड निर्माण। वैकल्पिक सफेद एनोडाइजिंग या हार्ड एनोडाइजिंग सतह उपचार के साथ एल्यूमीनियम मिश्र धातु 6061-टी6 रिटेनिंग बार।
• अरैखिक कठोरता वक्र:संवेदनशील उपकरण सुरक्षा के लिए कम विस्थापन पर नरम प्रतिक्रिया; संरचनात्मक संपर्क के बिना झटके को अवशोषित करने के लिए उच्च विस्थापन पर उत्तरोत्तर सख्त होने की विशेषता। अनुनाद पर चरम संप्रेषणीयता आम तौर पर 2.5 से नीचे होती है।
• शून्य रखरखाव डिज़ाइन:पूर्ण-धातु निर्माण - कोई रबर, इलास्टोमेर, या हाइड्रोलिक तरल पदार्थ नहीं जिससे ख़राब होने, दरार पड़ने, रिसाव होने या प्रतिस्थापन की आवश्यकता हो। एक बार इंस्टॉल करें, सेवा हस्तक्षेप के बिना दशकों तक काम करें।
• व्यापक तापमान सहनशीलता:कठोरता बहाव के बिना -40°C से +150°C तक विश्वसनीय संचालन। रबर माउंट के विपरीत, जो उप-शून्य तापमान पर कठोर हो जाते हैं और उच्च गर्मी में अत्यधिक नरम हो जाते हैं, JGX-0320D-20A अपनी रेटेड रेंज में लगातार भिगोने वाले गुणों को बनाए रखता है।
• संक्षारण एवं पर्यावरण प्रमाण:निष्क्रिय स्टेनलेस स्टील वायर रस्सी नमक स्प्रे (500+ घंटे एएसटीएम बी117), औद्योगिक रसायन, ओजोन, यूवी विकिरण और नमी का प्रतिरोध करती है। बाहरी प्रतिष्ठानों, समुद्री वातावरण और रासायनिक प्रसंस्करण सुविधाओं के लिए उपयुक्त।

तकनीकी निर्देश

भूतल उपचार विकल्प

• सफेद एनोडाइजिंग (मानक):बढ़ी हुई सतह कठोरता के साथ एक समान, प्राकृतिक एल्युमीनियम फ़िनिश उत्पन्न करता है। सामान्य औद्योगिक वातावरण के लिए उपयुक्त। लेबलिंग और रंग-कोडिंग के लिए उत्कृष्ट आसंजन।
• हार्ड एनोडाइजिंग (वैकल्पिक):घर्षण प्रतिरोध में उल्लेखनीय वृद्धि के साथ एक मोटी, गहरे रंग की ऑक्साइड परत बनाता है। उच्च-घिसाव वाले प्रतिष्ठानों, अपतटीय प्लेटफार्मों और रासायनिक रूप से आक्रामक वातावरण के लिए अनुशंसित।

प्राथमिक अनुप्रयोग डोमेन

• औद्योगिक मशीनरी:कंप्रेसर स्किड, पंप असेंबली, सेंट्रीफ्यूज माउंट, जनरेटर सेट - असंतुलित गतिशील बलों को अवशोषित करना और संरचनात्मक थकान को रोकना
• परिशुद्धता उपकरण:समन्वय मापने वाली मशीनें (सीएमएम), ऑप्टिकल निरीक्षण स्टेशन, अर्धचालक निर्माण उपकरण - फर्श-जनित कंपन से उप-माइक्रोन संवेदनशील उपकरणों को अलग करना
• एचवीएसी और भवन सेवाएँ:चिलर इकाइयाँ, एयर हैंडलिंग उपकरण, कूलिंग टॉवर माउंट - संरचना-जनित शोर संचरण को कम करना और ध्वनिक विशिष्टताओं का अनुपालन करना
• परिवहन एवं रसद:शिपिंग कंटेनर अलगाव, वाहन पर लगे इलेक्ट्रॉनिक्स, मोबाइल जनरेटर बाड़े - सड़क-प्रेरित झटके और पारगमन हैंडलिंग से कार्गो और उपकरण की रक्षा करना
• ऊर्जा क्षेत्र:तेल और गैस पंप स्टेशन, पवन टरबाइन नैकेले उपकरण, सौर इन्वर्टर अलमारियाँ - दूरस्थ, अप्राप्य प्रतिष्ठानों में निरंतर कंपन का सामना करना

भार-विक्षेपण विशेषताएँ

JGX-0320D-20A एक प्रगतिशील, गैर-रेखीय भार-विक्षेपण वक्र प्रदर्शित करता है। रेटेड स्थिर भार (संपीड़न में 20 किग्रा) पर, बढ़ते अभिविन्यास के आधार पर स्थिर विक्षेपण लगभग 2-4 मिमी है। यह गैर-रैखिकता एक प्रदान करती हैउत्कृष्ट संतुलनसामान्य परिचालन स्थितियों में नरम अलगाव और सदमे की घटनाओं के तहत दृढ़ संयम के बीच - रैखिक स्प्रिंग आइसोलेटर्स पर एक महत्वपूर्ण लाभ जो कंपन अलगाव और सदमे संरक्षण के बीच व्यापार-बंद को मजबूर करता है।

शीआन होन माइक्रोवेव कंपनी लिमिटेड के बारे में

2005 में स्थापित और शीआन, शानक्सी प्रांत, चीन में मुख्यालय, शीआन होन कंपन अलगाव और ऊर्जा अवशोषण समाधान का एक विशेष निर्माता है। 100 से अधिक तकनीकी विशेषज्ञों सहित 500 से अधिक कर्मचारियों के साथ, हम 31 चीनी प्रांतों में ग्राहकों को सेवा प्रदान करते हैं और 35 से अधिक देशों में निर्यात करते हैं। हमारे उत्पाद पोर्टफोलियो में वायर रोप आइसोलेटर्स, रबर-मेटल माउंट्स, फ्रिक्शन डैम्पर्स, शॉक एब्जॉर्बर और आरएफ/माइक्रोवेव घटक शामिल हैं। प्रत्येक जेजीएक्स श्रृंखला आइसोलेटर हमारे आईएसओ 9001:2015 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित होता है, जिसमें कच्चे माल से तैयार उत्पाद तक पूर्ण पता लगाने की क्षमता होती है।

JGX-0320D-20A क्यों चुनें?

का संयोजनसभी-अक्ष अलगाव क्षमता,गैर-रैखिक कठोरता, औरपूर्ण-धातु स्थायित्वJGX-0320D-20A को उन इंजीनियरों के लिए निश्चित विकल्प बनाता है जो कंपन नियंत्रण विश्वसनीयता से समझौता नहीं कर सकते। चाहे संवेदनशील उपकरणों को फर्श के कंपन से बचाना हो या घूमने वाले उपकरणों को अपनी गतिशील ताकतों से बचाना हो, यह आइसोलेटर साल-दर-साल लगातार, रखरखाव-मुक्त प्रदर्शन प्रदान करता है - उन स्थितियों में जहां रबर माउंट महीनों के भीतर विफल हो जाते हैं।

अपनी विशिष्ट लोड आवश्यकताओं, माउंटिंग कॉन्फ़िगरेशन पर चर्चा करने या अपने एप्लिकेशन के अनुरूप JGX-0320D-20A के कस्टम-इंजीनियर संस्करण का अनुरोध करने के लिए आज शीआन होन से संपर्क करें।
