| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | JGX-0240D-7.7A |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |

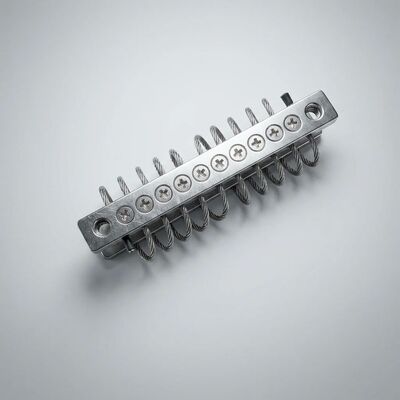

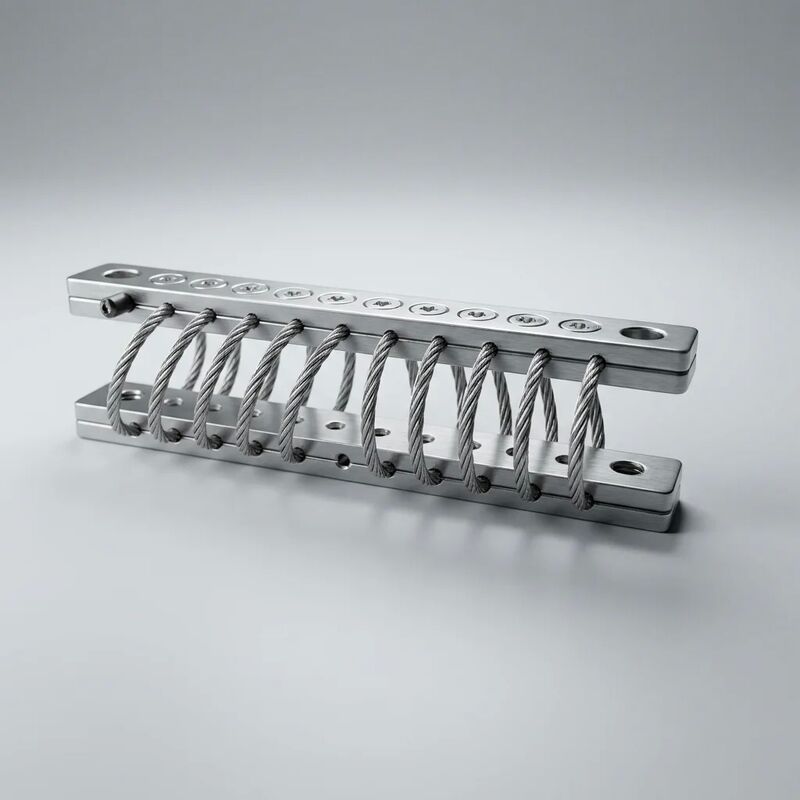

JGX-0240D-7.7Aएक हेवी-ड्यूटी तार रस्सी कंपन आइसोलेटर है जिसे औद्योगिक उपकरणों की आवश्यकता के लिए इंजीनियर किया गया हैस्थिर दीर्घकालिक कठोरताऔरब्रॉडबैंड कंपन नियंत्रण. इसके मूल में 7*19 स्ट्रैंड कॉन्फ़िगरेशन में 7.7 मिमी व्यास वाले स्टेनलेस स्टील 304 तार रस्सी से बना 8-कॉइल हेलिक्स है, जो संक्षारण प्रतिरोध के लिए इलेक्ट्रोपॉलिश किया गया है। आइसोलेटर को इसके लिए रेट किया गया हैप्रति माउंट 240 किलोग्राम स्थिर भार40 ग्राम की अधिकतम शॉक इनपुट क्षमता के साथ। इसकी परिभाषित विशेषता है aशून्य-रेंगना संरचनात्मक डिजाइन- पोस्ट-फॉर्मिंग थर्मल तनाव राहत के माध्यम से प्राप्त किया गया - जो सेवा के पहले कुछ वर्षों के भीतर इलास्टोमेरिक और स्प्रिंग-आधारित आइसोलेटर्स से समझौता करने वाली प्रगतिशील शिथिलता और कठोरता के बहाव को समाप्त करता है। यह संदर्भ दस्तावेज़ विनिर्देश, एकीकरण और प्रदर्शन सत्यापन के लिए संपूर्ण इंजीनियरिंग डेटा प्रस्तुत करता है।
| भौतिक गुण | |
|---|---|
| कुल मिलाकर आयाम (एल * डब्ल्यू * एच) | लगभग। 180 मिमी * 120 मिमी * 85 मिमी |
| द्रव्यमान प्रति इकाई | लगभग। 2.1 किग्रा |
| माउंटिंग बेस प्लेट सामग्री | स्टेनलेस स्टील 304, 6 मिमी मोटाई |
| माउंटिंग होल पैटर्न | छेद के माध्यम से 4 * Ø13 मिमी, 140 मिमी * 90 मिमी पिच |
| अनुशंसित फास्टनर | एम12 स्टेनलेस स्टील बोल्ट, कक्षा ए2-70 न्यूनतम |
| अनुशंसित टॉर्क | 45-55 एनएम (सूखा), 35-45 एनएम (चिकनाईयुक्त) |
| तार रस्सी मुक्त लंबाई (प्रति कुंडल) | लगभग। 220 मिमी (खुला हेलिक्स चाप लंबाई) |
| कुंडल बाहरी व्यास | लगभग। 48 मिमी |
| SS304 तार रस्सी - यांत्रिक गुण | |
|---|---|
| सामग्री पदनाम | स्टेनलेस स्टील 304 / यूएनएस एस30400 / 1.4301 |
| तार की स्थिति | ठंड से राहत, तनाव से राहत |
| तन्यता ताकत (व्यक्तिगत तार) | ≥ 515 एमपीए |
| उपज शक्ति (0.2% ऑफसेट) | ≥ 205 एमपीए |
| तोड़ने पर बढ़ावा | ≥ 35% (200 मिमी गेज लंबाई) |
| कठोरता | ≤ 92 एचआरबी (एनाल्ड कंडीशन रेफरेंस) |
| घनत्व | 8.0 ग्राम/सेमी³ |
| लोच का मापांक | 193 जीपीए |
| चुम्बकीय भेद्यता | <1.02 (ठंड से काम करने के बाद कमजोर चुंबकीय) |
JGX-0240D-7.7A प्रदर्शित करता हैअरैखिक कठोरता- एक सुविचारित डिज़ाइन विशेषता जो ब्रॉडबैंड अलगाव प्रदर्शन को बढ़ाती है और प्रगतिशील लोड समर्थन प्रदान करती है:
| स्थैतिक कठोरता | |
|---|---|
| नाममात्र ऊर्ध्वाधर स्प्रिंग दर | 120-180 एन/मिमी (लोड-निर्भर, 40-80% रेटेड लोड पर मापा गया) |
| पार्श्व कठोरता अनुपात | लगभग। 0.6–0.8 * ऊर्ध्वाधर कठोरता (दिशा-निर्भर) |
| रेटेड लोड पर स्थैतिक विक्षेपण (240 किग्रा) | 13-20 मिमी (बढ़ते अभिविन्यास पर निर्भर) |
| अधिकतम अनुशंसित गतिशील विक्षेपण | ±15 मिमी (झटके के तहत शिखर से शिखर तक) |
| सेवा जीवन पर कठोरता का बहाव | <0.1% (शून्य-रेंगना डिज़ाइन, लंबी अवधि के परीक्षण द्वारा सत्यापित) |
तार रस्सी हेलिक्स के भीतर दो स्वतंत्र ऊर्जा अपव्यय तंत्र एक साथ काम करते हैं:
| कंपन अलगाव मेट्रिक्स | |
|---|---|
| सिस्टम प्राकृतिक आवृत्ति (240 किलोग्राम भार के तहत) | 6-10 हर्ट्ज़ |
| अलगाव दक्षता | > 95% आवृत्तियों पर > 20 हर्ट्ज़ |
| अनुनाद पर संप्रेषणीयता | 2.0-3.5 (प्रवर्धन कारक, 10-20* पर अच्छी तरह से नमीयुक्त बनाम बिना नमी वाले स्प्रिंग्स) |
| अलगाव पर संप्रेषणीयता | <0.05 (3* प्राकृतिक आवृत्ति और उससे अधिक पर) |
| हानि कारक (η) | 0.15-0.25 (आवृत्ति-औसत, 10-500 हर्ट्ज रेंज) |
| अर्ध-पावर बैंडविड्थ (−3 डीबी) | लगभग। प्राकृतिक आवृत्ति के आसपास 3-5 हर्ट्ज़ |
| अवमंदन अनुपात (ζ) | 0.15–0.25 (समकक्ष चिपचिपा) |
| स्थायित्व डेटा | |
|---|---|
| अधिकतम शॉक इनपुट | 40 ग्राम (11 एमएस अर्ध-साइन पल्स, सभी अक्ष) |
| थकान सीमा (धीरज) | > रेटेड स्थिर भार पर 10⁷ चक्र (कोई पता लगाने योग्य कठोरता परिवर्तन नहीं) |
| डिज़ाइन सुरक्षा कारक (स्थिर) | > रेटेड लोड पर 4 (प्लास्टिक विरूपण से पहले अंतिम क्षमता > 960 किग्रा) |
| प्रूफ़ लोड टेस्ट | रेटेड लोड का 150% (360 किग्रा) 60 सेकंड के लिए लागू किया गया - कोई स्थायी सेट नहीं |
पारंपरिक आइसोलेटर्स में रेंगना निरंतर भार के तहत प्रगतिशील शिथिलता और कठोरता में परिवर्तन के रूप में प्रकट होता है। रबर माउंट आम तौर पर कमरे के तापमान पर 3-5 वर्षों के भीतर 5-15% संपीड़न सेट प्रदर्शित करते हैं, ऊंचे तापमान पर तेजी लाते हैं। स्टील कॉइल स्प्रिंग्स को यदि ठीक से प्रीसेट और शॉट-पीन न किया जाए तो तनाव में राहत मिल सकती है।
JGX-0240D-7.7A तीन डिज़ाइन तत्वों के माध्यम से अपनी शून्य-रेंगना विशेषता प्राप्त करता है:
| पर्यावरण डेटा | |
|---|---|
| तापमान रेंज आपरेट करना | -40°C से +120°C (कठोरता भिन्नता <5%) |
| भंडारण तापमान रेंज | -50°C से +80°C (बिना माउंट किया हुआ, शुष्क वातावरण) |
| नमक स्प्रे प्रतिरोध (एएसटीएम बी117) | > 1,000 घंटे (इलेक्ट्रोपोलिश्ड SS304) |
| आर्द्रता प्रतिरोध | 0-100% आरएच, संघनन (कोई क्षरण तंत्र नहीं) |
| यूवी प्रतिरोध | कोई पॉलिमर घटक नहीं - यूवी जोखिम से अप्रभावित |
| आग प्रतिरोध | पूर्ण-धातु निर्माण - गैर-दहनशील, शून्य ज्वाला प्रसार |
| ध्वनिक शोर योगदान | नगण्य - कोई गतिशील भाग नहीं, कोई तरल पदार्थ नहीं, कोई गुंजयमान गुहिकाएँ नहीं |
| विनियामक अनुपालन | |
| गुणवत्ता प्रबंधन | ISO 9001:2015 प्रमाणित विनिर्माण |
| RoHS | अनुपालन (निर्देश 2011/65/ईयू) - कोई प्रतिबंधित पदार्थ नहीं |
| पहुँचना | अनुपालन (विनियमन ईसी 1907/2006) - सीमा से ऊपर कोई एसवीएचसी नहीं |
| कन्फ्लिक्ट खनिज | लागू नहीं (स्टेनलेस स्टील आपूर्ति श्रृंखला का ऑडिट किया गया) |
| पर्यावरण परीक्षण | प्रति आईईसी 60068 (कंपन, झटका, तापमान चक्रण, नमक धुंध) |
| गारंटी | विनिर्माण दोषों के विरुद्ध शिपमेंट की तारीख से 24 महीने |
| पहचान | |
|---|---|
| मॉडल नंबर | JGX-0240D-7.7A |
| ब्रांड | होआन |
| भिगोने वाला तत्व | |
| तार रस्सी व्यास | 7.7 मिमी |
| स्ट्रैंड निर्माण | 7*19 |
| सामग्री | स्टेनलेस स्टील 304 (यूएनएस एस30400) |
| कुंडलियों की संख्या | 8 |
| सतही समापन | विद्युत पॉलिश किया हुआ |
| प्रदर्शन | |
| अधिकतम स्थैतिक भार | प्रति माउंट 240 किग्रा |
| अधिकतम सदमा | 40 ग्राम |
| अलगाव दक्षता | > 20 हर्ट्ज से ऊपर 95% |
| प्राकृतिक आवृत्ति रेंज | 6-10 हर्ट्ज़ |
| अवमंदन अनुपात | 0.15–0.25 |
| थकान भरा जीवन | > रेटेड लोड पर 10⁷ चक्र |
| भिगोना प्रकार | कूलम्ब घर्षण + हिस्टैरिसीस |
| भौतिक एवं पर्यावरण | |
| आयाम (एल*डब्ल्यू*एच) | लगभग। 180 * 120 * 85 मिमी |
| इकाई का वज़न | लगभग। 2.1 किग्रा |
| बढ़ते | 4*एम12 बोल्ट, 140*90 मिमी पिच |
| परिचालन तापमान | -40°C से +120°C |
| प्रमाणन | आईएसओ 9001:2015, आरओएचएस, पहुंच |
प्रश्न: JGX-0240D-7.7A और छोटे JGX-0160D-4.8A के बीच क्या अंतर है?
JGX-0240D-7.7A उच्च क्षमता वाला संस्करण है: 240 किलोग्राम बनाम 160 किलोग्राम रेटेड स्थिर भार, 7.7 मिमी बनाम 4.8 मिमी तार रस्सी, 8 कॉइल बनाम 6 कॉइल, और 40 ग्राम बनाम 30 ग्राम शॉक रेटिंग। दोनों समान जीरो-क्रीप ऑल-मेटल आर्किटेक्चर साझा करते हैं। 100-240 किलोग्राम प्रति माउंट रेंज में उपकरणों के लिए, JGX-0240D-7.7A अपने डिज़ाइन किए गए लोड विंडो के भीतर इष्टतम अलगाव प्रदान करता है।
प्रश्न: क्या मैं प्रति माउंट अधिक लोड पर कम माउंट का उपयोग कर सकता हूँ?
सर्वोत्तम अलगाव प्रदर्शन के लिए, प्रत्येक आइसोलेटर को उसकी रेटेड क्षमता के 40-80% (जेजीएक्स-0240डी-7.7ए के लिए 96-192 किलोग्राम) के भीतर संचालित करें। 80% से ऊपर लोड करने से शॉक अवशोषण के लिए उपलब्ध गतिशील विक्षेपण मार्जिन कम हो जाता है। 40% से नीचे लोड करने से भिगोना प्रभावशीलता कम हो जाती है क्योंकि कूलम्ब घर्षण तार तारों के बीच संपर्क दबाव पर निर्भर करता है।
प्रश्न: क्या मुझे वायर रोप आइसोलेटर्स के साथ पार्श्व संयम की आवश्यकता है?
नहीं - यह एक प्रमुख लाभ है। पेचदार तार रस्सी ज्यामिति की सभी-अक्ष भिगोना विशेषता एक साथ संपीड़न, कतरनी और रोल में अलगाव प्रदान करती है। सामान्य ऑपरेशन के लिए अलग से पार्श्व स्नबर्स या निरोधकों की आवश्यकता नहीं होती है। अत्यधिक आघात की घटनाओं (40 ग्राम से ऊपर) के लिए, पूरक संयम अनुशंसाओं के लिए हमारी एप्लिकेशन इंजीनियरिंग टीम से परामर्श लें।
प्रश्न: क्या RoHS और REACH प्रमाणपत्र उपलब्ध हैं?
हाँ। उत्पाद पूरी तरह से RoHS और REACH के अनुरूप है। आपके नियामक दस्तावेज़ पैकेज के अनुरोध पर अनुपालन घोषणाएँ और सामग्री संरचना रिपोर्ट उपलब्ध हैं।
प्रश्न: किस रखरखाव की आवश्यकता है?
कोई नहीं। ऑल-मेटल डिज़ाइन के लिए शून्य स्नेहन, शून्य री-टॉर्किंग, शून्य समायोजन और शून्य घटक प्रतिस्थापन की आवश्यकता होती है। नियमित उपकरण रखरखाव अंतराल के दौरान दृश्य निरीक्षण अखंडता की पुष्टि करने के लिए पर्याप्त है।
