JGX-0240D-7.7A वायर रस्सी कंपन आइसोलेटर - खरीद और एकीकरण गाइड

परिचय

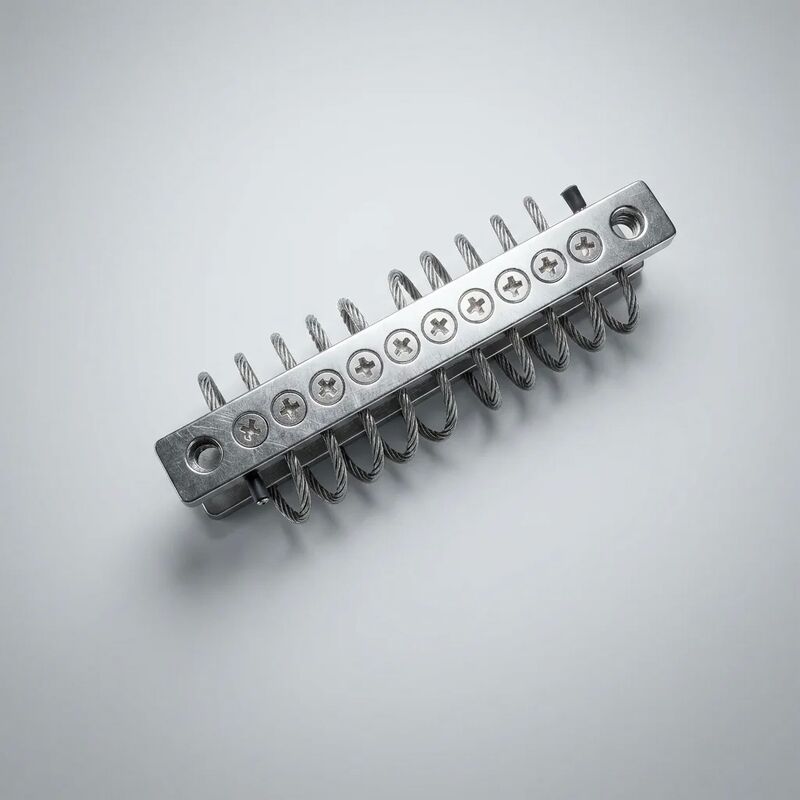

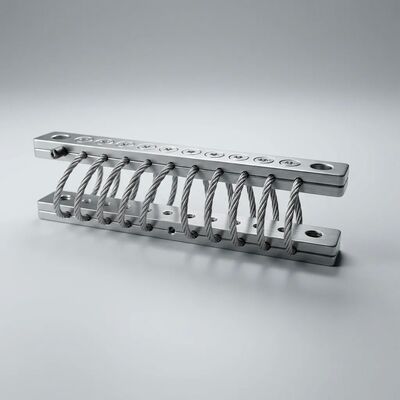

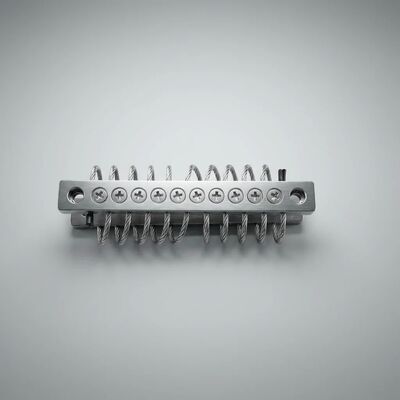

वाइब्रेशन आइसोलेटर का चयन करने में लोड रेटिंग के मिलान से कहीं अधिक शामिल होता है। पूर्ण खरीद निर्णय में आयामी अनुकूलता, बढ़ती इंटरफ़ेस आवश्यकताएं, डिलीवरी लीड समय, नियामक दस्तावेज़ीकरण, स्थापना श्रम और कुल जीवनचक्र लागत शामिल है। यह मार्गदर्शिका निर्दिष्ट करने, ऑर्डर करने, एकीकृत करने और बनाए रखने के लिए आवश्यक संपूर्ण जानकारी प्रदान करती हैJGX-0240D-7.7A- एक 8-कॉइल, 7.7 मिमी स्टेनलेस स्टील 304 तार रस्सी आइसोलेटर 240 किलोग्राम प्रति माउंट के लिए रेटेड, द्वारा समर्थितस्केलेबल मॉड्यूलर डिजाइन और तेजी से वितरणपूर्व-कॉन्फ़िगर स्टॉक से.

उत्पाद पहचान एवं ऑर्डरिंग संदर्भ

भौतिक विशिष्टताएँ एवं आयामी डेटा

प्रदर्शन विशिष्टताएँ

स्केलेबल मॉड्यूलर प्लेटफ़ॉर्म: अपनी विशिष्टता कॉन्फ़िगर करें

JGX-0240D-7.7A एक मॉड्यूलर प्लेटफ़ॉर्म का हिस्सा है जहां कोर डंपिंग तत्व (8-कॉइल 7.7 मिमी SS304 वायर रस्सी) को चयन योग्य माउंटिंग कॉन्फ़िगरेशन और फिनिश के साथ जोड़ा जाता है। यह आर्किटेक्चर सक्षम बनाता हैभंडारित उप-घटकों से तेजी से वितरण— अधिकांश मानक कॉन्फ़िगरेशन 3-5 कार्य दिवसों के भीतर भेज दिए जाते हैं।

माउंटिंग कॉन्फ़िगरेशन विकल्प

• बेस-टू-बेस (मानक):दो समान माउंटिंग प्लेटें - एक उपकरण बेस फ्रेम से जुड़ी हुई, एक नींव या सहायक संरचना से जुड़ी हुई। यह सामान्य औद्योगिक उपकरण अलगाव के लिए डिफ़ॉल्ट कॉन्फ़िगरेशन है।
• आधार-से-उपकरण:एक प्लेट उपकरण फ्रेम पर लगाई जाती है; अन्य प्लेट को उन अनुप्रयोगों के लिए सीधे बोल्ट-थ्रू इंटरफ़ेस से बदल दिया जाता है जहां आइसोलेटर उपकरण पैर और मशीन-विशिष्ट ब्रैकेट के बीच बैठता है।
• कस्टम ओरिएंटेशन:ऐसे इंस्टॉलेशन के लिए जहां प्राथमिक कंपन इनपुट गुरुत्वाकर्षण (कोण वाले उपकरण, दीवार पर लगी मशीनरी) के साथ संरेखित नहीं है, कॉन्फ़िगरेशन समीक्षा के लिए अपनी माउंटिंग ज्यामिति के साथ हमारी इंजीनियरिंग टीम से संपर्क करें।

सतही फिनिश चयन

• इलेक्ट्रोपॉलिश्ड (मानक):अधिकांश अनुप्रयोगों के लिए अनुशंसित. बेहतर संक्षारण प्रतिरोध और कम संदूषक आसंजन के साथ एक साफ, चिकनी सतह प्रदान करता है। समुद्री, खाद्य प्रसंस्करण, फार्मास्युटिकल और सामान्य औद्योगिक वातावरण के लिए उपयुक्त।
• निष्क्रिय (वैकल्पिक):क्रोमियम ऑक्साइड निष्क्रिय परत को अधिकतम करने के लिए अतिरिक्त रासायनिक निष्क्रियता उपचार। अत्यधिक उच्च शुद्धता वाले अनुप्रयोगों या आक्रामक रासायनिक सफाई एजेंटों के निरंतर संपर्क वाले वातावरण के लिए अनुशंसित।
• ब्लैक ऑक्साइड (वैकल्पिक):उन अनुप्रयोगों के लिए सौंदर्यपरक फिनिश जहां गहरे रंग के उपकरणों के साथ दृश्य एकीकरण वांछित है। ध्यान दें: यह एक कॉस्मेटिक उपचार है और संक्षारण प्रतिरोध को नहीं बढ़ाता है; बाहरी या समुद्री स्थापनाओं के लिए अनुशंसित नहीं।

विनियामक दस्तावेज़ीकरण पैकेज

खरीद, एकीकरण और नियामक अनुपालन का समर्थन करने के लिए निम्नलिखित दस्तावेज़ उपलब्ध हैं:

वितरण एवं रसद

चयन कार्यपत्रक

यह पुष्टि करने के लिए निम्नलिखित वर्कशीट का उपयोग करें कि JGX-0240D-7.7A आपके एप्लिकेशन के लिए सही विनिर्देश है:

1. कुल उपकरण वजन:_____ किग्रा (सभी स्थायी रूप से जुड़े घटकों को शामिल करें: पाइपिंग, वायरिंग, एक्सेस प्लेटफॉर्म, तरल पदार्थ सूची)
2. बढ़ते बिंदुओं की संख्या:_____ (आम तौर पर आयताकार उपकरण आधारों के लिए 4 या 6)
3. प्रति आइसोलेटर लोड करें:लाइन 1 ÷ लाइन 2 = _____ किग्रा/माउंट
4. जाँच करना:क्या पंक्ति 3 का मान 96 किग्रा और 192 किग्रा के बीच है? □ हां (इष्टतम) □ नहीं (विभिन्न मॉडल पर विचार करें या माउंट संख्या समायोजित करें)
5. प्रमुख कंपन आवृत्ति(एँ):_____ हर्ट्ज (यदि अज्ञात है, तो उपकरण आरपीएम और मोटर पोल गणना की सूची बनाएं)
6. जाँच करना:क्या प्रमुख आवृत्ति 20 हर्ट्ज से ऊपर है? □ हां (अलगाव क्षेत्र, उत्कृष्ट प्रदर्शन) □ 10-20 हर्ट्ज (संक्रमण क्षेत्र, एप्लिकेशन इंजीनियरिंग से सत्यापित करें) □ 10 हर्ट्ज से नीचे (अनुनाद के निकट - ध्यान से मूल्यांकन करें)
7. पर्यावरण:□ इनडोर नियंत्रित □ इनडोर औद्योगिक □ बाहरी आश्रय □ बाहरी खुला □ समुद्री/तटीय □ वाशडाउन □ उच्च तापमान (80 डिग्री सेल्सियस से ऊपर) □ कम तापमान (-20 डिग्री सेल्सियस से नीचे)
8. भूतल फ़िनिश चयन:पंक्ति 7 पर आधारित → □ इलेक्ट्रोपॉलिश्ड □ निष्क्रिय

इंस्टालेशन चेकलिस्ट

• □ माउंटिंग सतह की समतलता सत्यापित करें ≤ आइसोलेटर फ़ुटप्रिंट में 0.5 मिमी
• □ माउंटिंग सतहों को साफ करें - बोल्ट संपर्क बिंदुओं पर पेंट, स्केल, वेल्ड छींटे हटा दें
• □ आइसोलेटर्स को उपकरण बेस के नीचे सममित रूप से रखें - समान भार वितरण महत्वपूर्ण है
• □ हेड और नट के नीचे फ्लैट वॉशर के साथ एम12 स्टेनलेस स्टील बोल्ट (न्यूनतम ए2-70) डालें
• □ कार्बन स्टील फास्टनरों का स्थानापन्न न करें - गैल्वेनिक संगतता आवश्यक है
• □ 45-55 N·m (सूखे धागे) को विकर्ण पैटर्न में कसें
• □ सत्यापित करें कि कसने के बाद सभी तार रस्सी कॉइल्स में सभी दिशाओं में ≥ 25 मिमी मुक्त निकासी है
• □ लोड पथ ब्रिजिंग को रोकने के लिए कनेक्टेड पाइपिंग/नाली/डक्टवर्क में लचीले अनुभागों की जांच करें
• □ प्रत्येक माउंट पर स्थैतिक विक्षेपण को मापें और रिकॉर्ड करें - सभी आइसोलेटर्स में भिन्नता ±2 मिमी के भीतर होनी चाहिए
• □ वारंटी फ़ाइल के लिए टॉर्क मान और विक्षेपण माप सहित इंस्टॉलेशन रिकॉर्ड बनाए रखें

जीवनचक्र लागत तुलना

अकेले खरीद मूल्य पर कंपन अलगाव का मूल्यांकन करने से कुल लागत लगातार बढ़ती है। इस प्रतिनिधि 15-वर्षीय उपकरण जीवनचक्र पर विचार करें:

JGX-0240D-7.7A आम तौर पर पहले प्रतिस्थापन चक्र (3-5 वर्ष) के भीतर रबर माउंट के साथ लागत समता तक पहुंच जाता है और उसके बाद शुद्ध बचत प्रदान करता है। दूरस्थ, अपतटीय, या दुर्गम प्रतिष्ठानों के लिए जहां एक रखरखाव दौरे की लागत आइसोलेटर से अधिक होती है, आर्थिक मामला पहले दिन से ही निर्णायक होता है।

संपर्क एवं ऑर्डर करना

औपचारिक कोटेशन का अनुरोध करने के लिए, मूल्यांकन के लिए नमूनों की व्यवस्था करें, या कस्टम कॉन्फ़िगरेशन पर चर्चा करें:

• मानक आदेश:मॉडल JGX-0240D-7.7A, मात्रा, सतह फिनिश और डिलीवरी पता निर्दिष्ट करें। ऑर्डर की पुष्टि के 3-5 कार्य दिवसों के भीतर मानक कॉन्फ़िगरेशन भेज दिए जाते हैं।
• तकनीकी पूछताछ:एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए उपकरण का वजन, माउंटिंग पॉइंट गिनती, प्रमुख कंपन आवृत्तियों और ऑपरेटिंग वातावरण प्रदान करें।
• OEM और वॉल्यूम प्रोग्राम:वॉल्यूम मूल्य निर्धारण स्तरों, निर्धारित वितरण समझौतों और विक्रेता-प्रबंधित इन्वेंट्री विकल्पों के लिए हमारी बिक्री टीम से संपर्क करें।
• नमूने:योग्य परियोजनाओं के लिए मूल्यांकन नमूने उपलब्ध हैं - शीघ्र प्रसंस्करण के लिए अपने आवेदन विवरण के साथ अनुरोध करें।
