JGX-0160D-4.8A तार रस्सी कंपन अलगाव ¢ तकनीकी अवलोकन

JGX-0160D-4.8A क्या है?

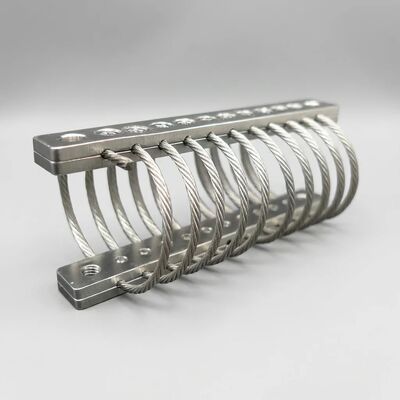

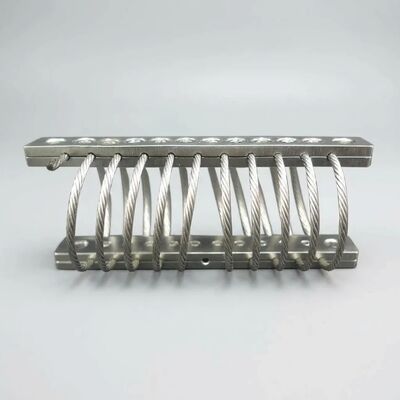

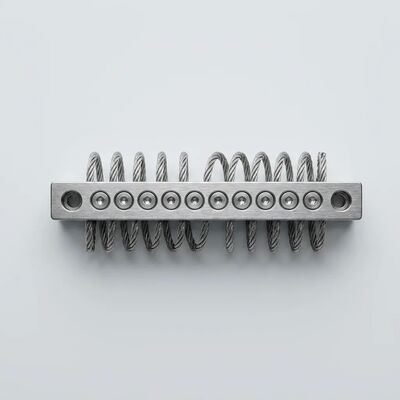

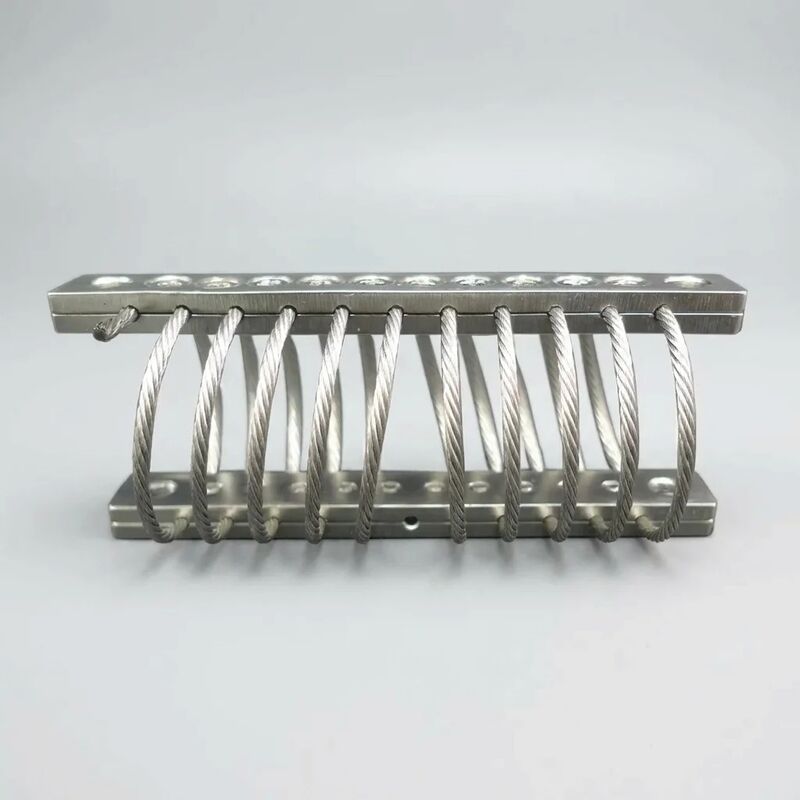

दJGX-0160D-4.8Aएक सटीक-इंजीनियरिंग तार रस्सी कंपन अलगाव है कि इसके शमन तत्व के रूप में एक हेलिकल घुमावदार 4.8 मिमी स्टेनलेस स्टील 304 तार रस्सी का उपयोग करता है।पारंपरिक रबर माउंट या कॉइल स्प्रिंग आइसोलेटर के विपरीत, यह प्रदान करतासभी धुरी बहु-दिशात्मक कंपन अलगावइसका अर्थ है कि यह प्रत्येक अक्ष के लिए अलग-अलग अलगाव की आवश्यकता के बिना संपीड़न, कतरनी और रोल में एक साथ ऊर्जा को कम करता है।JGX-0160D-4.8A मध्यम-कर्तव्य वाले औद्योगिक उपकरणों के लिए उपयुक्त है जहां बहु-दिशात्मक सदमे और निरंतर कंपन घटक विश्वसनीयता को खतरे में डालते हैं।

तार रस्सी को ढकने का काम कैसे होता है

JGX-0160D-4.8A समानांतर में काम करने वाले दो पूरक डिमपिंग तंत्रों पर निर्भर करता हैः

• कुलोन (घर्षण) डम्पिंग:जैसे ही तार रस्सी गतिशील भार के अधीन झुकती है, 7*19 तार संरचना के भीतर व्यक्तिगत स्ट्रैंड एक दूसरे के खिलाफ रगड़ते हैं, सूखे घर्षण के माध्यम से गतिज ऊर्जा को नगण्य गर्मी में परिवर्तित करते हैं।यह तंत्र आयाम-निर्भर है ∙ बड़ा विचलन अधिक ऊर्जा अपव्यय पैदा करता है.
• हिस्टेरिक डिम्पिंग:स्टेनलेस स्टील के तार रस्सी कंपन के तहत चक्रीय लोचदार विरूपण से गुजरती है, जो एक तनाव-तनाव हिस्टेरिसिस लूप बनाती है जो प्रत्येक लोडिंग चक्र में ऊर्जा को अवशोषित करती है।यह निम्न आवृत्ति संरचनात्मक अनुनाद से उच्च आवृत्ति मशीनरी कंपन के लिए लगातार ब्रॉडबैंड मंदता प्रदान करता है.

इन तंत्रों के साथ मिलकर एकडम्पिंग अनुपात ०.१५०।25और वितरित करें25 हर्ट्ज से अधिक आवृत्तियों पर 95% से अधिक की अलगाव दक्षतानाममात्र भार के तहत ₹ प्रदर्शन जो पूर्ण -40°C से +120°C परिचालन सीमा में स्थिर रहता है, बिना तापमान-निर्भर कठोरता परिवर्तनों के इलास्टोमेरिक आइसोलेटर के लिए विशिष्ट है।

इंजीनियरों ने JGX-0160D-4.8A क्यों चुना?

1बिना समझौता किए वास्तविक सर्व-अक्ष पृथक्करण

अधिकांश पारंपरिक अलगावकारों को एकल भार दिशा के लिए अनुकूलित किया गया है। JGX-0160D-4.8A तार रस्सी हेलिक्स ज्यामिति स्वाभाविक रूप से किसी भी कोण से उत्तेजना का जवाब देती है ′′ ऊर्ध्वाधर, पार्श्व,या घुमावदार एक ही ढक्कन तंत्र के साथयह विशेष रूप से कठोर संरचनाओं, मोबाइल प्लेटफार्मों या स्थानों पर लगाए गए उपकरणों के लिए मूल्यवान बनाता है जहां कंपन स्रोत दिशा में अप्रत्याशित हैं।

2व्यापक स्पेक्ट्रम में बेहतर प्रतिध्वनित दमन

संरचनात्मक अनुनाद तब होता है जब उत्तेजना आवृत्ति एक प्रणाली की प्राकृतिक आवृत्ति के साथ संरेखित होती है, विनाशकारी स्तरों तक कंपन को बढ़ाती है।गैर-रैखिक कठोरता विशेषता: जैसे-जैसे विक्षेपण बढ़ता है, तार रस्सी ज्यामिति धीरे-धीरे कठोर हो जाती है, जिससे सिस्टम की प्राकृतिक आवृत्ति अनुनाद स्थितियों से दूर हो जाती है।नामित भार के तहत 8 ¢ 12 हर्ट्ज, यह अलगावकर्ता प्रभावी रूप से उपकरण को सामान्य औद्योगिक उत्तेजना स्रोतों (मोटर रोटेशन, पंप पल्सशन, कंप्रेसर प्रतिस्ठान) से अलग करता है इससे पहले कि अनुनाद विकसित हो सके।

3. संयंत्र के जीवनकाल के दौरान रखरखाव मुक्त संचालन

सभी धातु निर्माण को खत्म करता है हर गिरावट के बिंदु है कि पीड़ा पारंपरिक insulators: कोई रबर ऑक्सीकरण और दरार करने के लिए, कोई हाइड्रोलिक तरल लीक करने के लिए, कोई कॉइल वसंत थकान और ढीला करने के लिए,कोई बंधा हुआ जोड़ नहीं. JGX-0160D-4.8A की आवश्यकता होती हैशून्य अनुसूचित रखरखाव- कोई स्नेहन नहीं, कोई री-टॉर्क नहीं, उपकरण रखरखाव योजना में पहले से ही क्या है से परे कोई दृश्य निरीक्षण चक्र नहीं। थकान परीक्षण से पता चलता है कि अधिक से अधिकनामित भार पर 10 मिलियन चक्रडम्पिंग प्रदर्शन में कोई मापनीय परिवर्तन नहीं।

4अत्यधिक तापमान पर अनुमानित प्रदर्शन

जबकि रबर आइसोलेटर ठंडे जलवायु में कठोर हो जाते हैं (अलगाव प्रभावशीलता खो देते हैं) और गर्मी में नरम हो जाते हैं (अत्यधिक झुकाव का जोखिम), जेजीएक्स -0160 डी -4।8एक स्टेनलेस स्टील के तार रस्सी में -40°C और +120°C के बीच नगण्य कठोरता भिन्नता दिखाई देती हैयह थर्मल स्थिरता मौसमी समायोजन की आवश्यकता को समाप्त करती है और बाहरी प्रतिष्ठानों, गैर-गर्म सुविधाओं में लगातार कंपन सुरक्षा सुनिश्चित करती है।और उच्च तापमान उपकरण अनुप्रयोगों.

तकनीकी विनिर्देश

विशिष्ट औद्योगिक अनुप्रयोग

• एचवीएसी और वायु उपचार इकाइयां:भवन संरचनाओं से प्रशंसक और कंप्रेसर कंपन को अलग करता है, वाणिज्यिक और औद्योगिक सुविधाओं में निम्न आवृत्ति शोर संचरण को कम करता है।
• औद्योगिक जनरेटर:जनरेटर सेटों को स्व-प्रेरित कंपन और बाहरी झटके से बचाता है, अल्टरनेटर असर जीवन का विस्तार करता है।
• दोहराने वाले कंप्रेसर:पिस्टन-प्रकार के कंप्रेसरों की विशिष्ट धड़कन आवृत्तियों को संबोधित करता है जहां एकल-अक्ष वाले अलगावकर्ता पार्श्व दोलन मोड को पकड़ने में विफल रहते हैं।
• परिशुद्धता मापन उपकरण:सीएमएम, ऑप्टिकल निरीक्षण प्रणाली और प्रयोगशाला संतुलन सभी अक्ष पृथक्करण से लाभान्वित होते हैं जो कारखाने के फर्श के वातावरण में माप सटीकता बनाए रखता है।
• नियंत्रण कैबिनेट और विद्युत संलग्नक:संवेदनशील पीएलसी, वीएफडी, और रिले लॉजिक को परिवेश की मशीनरी कंपन से बचाता है जो संपर्क चैटर और समय से पहले विफलता का कारण बन सकता है।
• औद्योगिक पंप इकट्ठाःजल उपचार, रासायनिक प्रसंस्करण और तेल हस्तांतरण अनुप्रयोगों में मोटर चालित और इंजन चालित पंप सेट दोनों को अलग करता है।

गुणवत्ता आश्वासन और परीक्षण

प्रत्येक JGX-0160D-4.8A अलगावकर्ता के तहत निर्मित हैआईएसओ 9001:2015प्रमाणित गुणवत्ता प्रबंधन. उत्पादन परीक्षण में शामिल हैंः

• 100% नामित क्षमता पर स्थिर भार विचलन सत्यापन
• तार रस्सी तनाव एकरूपता निरीक्षण सभी 6 रोल पर
• डिजाइन सहिष्णुता के लिए आयामी अनुरूपता
• इलेक्ट्रोपॉलिशिंग स्थिरता के लिए सतह परिष्करण निरीक्षण
• अनुरोध पर उपलब्ध पूर्ण सामग्री प्रमाणन के साथ बैच की ट्रेस करने योग्यता

OEM योग्यता आवश्यकताओं के लिए कस्टम परीक्षण प्रोटोकॉल शामिल विशिष्ट आवृत्ति स्वीप, शॉक पल्स परीक्षण, या विस्तारित पर्यावरणीय जोखिम को समायोजित किया जा सकता है।

स्थापना के नोट्स

JGX-0160D-4.8A बेस-टू-बेस या बेस-टू-ईक्विपमेंट कॉन्फ़िगरेशन में बेस प्लेट छेद के माध्यम से माउंट किया जाता है। इष्टतम प्रदर्शन के लिएः

• सुनिश्चित करें कि माउंटिंग सतह फ्लैट और पूर्व लोड विकृति को रोकने के लिए कठोर है
• एक ही उपकरण आधार के तहत कई अलगाव का उपयोग करते समय भार को समान रूप से वितरित करें
• यह सत्यापित करें कि सबसे अच्छा अलगाव दक्षता के लिए कुल समर्थित वजन 40~80% संयुक्त नामित क्षमता के भीतर आता है
• थ्रस्ट लोड के तहत असीमित विक्षोभ के लिए तार रस्सी के कोइल के चारों ओर पर्याप्त रिक्ति की अनुमति दें

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: JGX-0160D-4.8A रबड़ के माउंटों की तुलना में कैसा है?
रबर के माउंट ऑक्सीकरण, ओजोन के संपर्क में आने और चक्रगत थकान के कारण समय के साथ पूर्वानुमानित रूप से बिगड़ जाते हैं, आमतौर पर औद्योगिक वातावरण में हर 3 से 5 वर्षों में प्रतिस्थापन की आवश्यकता होती है।पूर्ण धातु JGX-0160D-4.8A में सामान्य सेवा के दौरान कोई अपघटन तंत्र नहीं है और अत्यधिक तापमान पर अधिक स्थिर कठोरता प्रदान करता है।

प्रश्न: क्या इस अलगाव का उपयोग बाहर किया जा सकता है?
हाँ. SS304 सामग्री और इलेक्ट्रोपोलिश्ड खत्म बारिश, आर्द्रता, और यूवी जोखिम के लिए मजबूत प्रतिरोध प्रदान करते हैं.कृपया हमारे कठोर वातावरण अनुप्रयोग गाइड देखें (JGX-0160D-4 देखें).8ए समुद्री/ऑफशोर उत्पाद पृष्ठ) ।

प्रश्न: न्यूनतम आदेश मात्रा क्या है?
मानक आदेश 10 टुकड़ों से शुरू होते हैं। प्रोटोटाइप या योग्यता मात्रा के लिए, कृपया नमूना व्यवस्था के लिए हमारी बिक्री टीम से संपर्क करें।

प्रश्न: क्या कस्टम लोड कैलिब्रेशन उपलब्ध है?
हां ️ तार रस्सी की लंबाई, कॉइल की संख्या और माउंटिंग ज्यामिति को विशिष्ट भार आवश्यकताओं के लिए अनुकूलित किया जा सकता है।एक कस्टम विन्यास प्रस्ताव के लिए अपने लक्ष्य भार रेंज और माउंटिंग बाधाओं के साथ हमसे संपर्क करें.
