JGX-0160D-4.8A तार रस्सी कंपन अलगाव ️ कठोर वातावरण समाधान

जब स्टैंडर्ड आइसोलेटर पर्याप्त नहीं होते

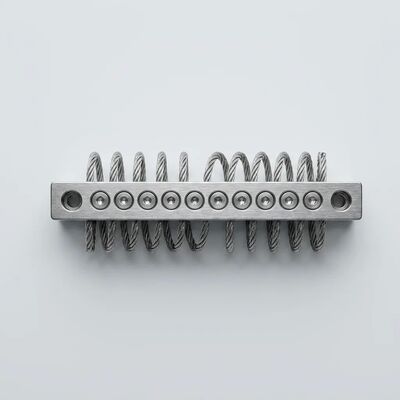

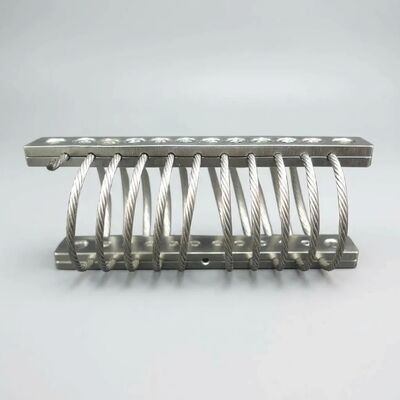

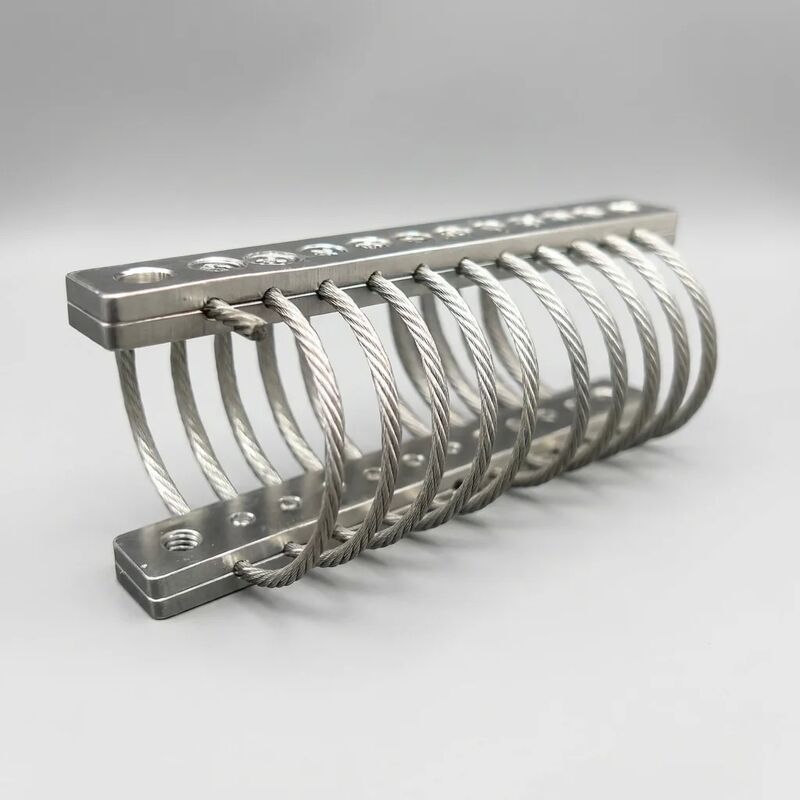

ऐसे वातावरण में जहां नमक के छिड़काव से धातु की सतहें महीनों के भीतर क्षय हो जाती हैं, जहां दिन और रात के बीच परिवेश का तापमान 80 डिग्री सेल्सियस तक भिन्न होता है,और जहां उपकरण की उपलब्धता नियमित रखरखाव को अव्यवहारिक बनाती है, पारंपरिक रबर और स्प्रिंग आइसोलेटर पूर्वानुमानित रूप से विफल होते हैं.JGX-0160D-4.8Aतार रस्सी कंपन अलगाव इन स्थितियों के लिए उद्देश्य से बनाया गया है, संयोजनसभी धुरी बहु-दिशात्मक कंपन अलगावके साथरखरखाव मुक्त विस्तारित सेवा जीवनजो एलास्टोमेरिक विकल्पों के लिए निहित अनुसूचित प्रतिस्थापन चक्रों को समाप्त करता है। इसके मूल मेंः इलेक्ट्रोपोलिश्ड 4.8 मिमी स्टेनलेस स्टील 304 तार रस्सी का एक 6-कोइल हेलिक्स, 160 किलोग्राम स्थिर भार के लिए नामित,-40°C से +120°C तक विश्वसनीय रूप से काम करना।

पर्यावरण प्रतिरोधक: टिकाऊ होने के लिए बनाया गया

नमक छिड़काव और समुद्री वायुमंडल

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachएएसटीएम बी 117 के अनुसार स्वतंत्र नमक छिड़काव परीक्षण में, इलेक्ट्रोपोलिश एसएस 304 तार रस्सी से अधिक है1,000 घंटेबिना छेद या संरचनात्मक गिरावट के एक्सपोजर का, जो JGX-0160D-4.8A को निम्नलिखित के लिए उपयुक्त बनाता हैः

• अपतटीय प्लेटफार्म उपकरण डेक (पंप, जनरेटर, कंप्रेसर)
• तट से 5 किमी के दायरे में तटीय औद्योगिक प्रतिष्ठान
• वाणिज्यिक जहाजों की मशीनरी के स्थान (इंजन माउंट, सहायक उपकरण)
• बंदरगाह और बंदरगाह अवसंरचना (कन्वेयर ड्राइव, क्रेन पावर यूनिट)

प्रदर्शन विचलन के बिना तापमान चरम

इलास्टोमेरिक तत्वों की अनुपस्थिति का अर्थ है कि JGX-0160D-4.8A का अनुभव नहीं होता है ग्लास-ट्रांजिशन कठोरता जो रबर आइसोलेटर को -20 डिग्री सेल्सियस से नीचे अप्रभावी बनाती है,न ही 70°C से ऊपर की ओर झुकने का कारण बनने वाली थर्मल नरमी. यह हैपूरी -40°C से +120°C सीमा में कठोरता भिन्नता 5% से कम हैयह स्थिरता गैर-गर्म आर्कटिक सुविधाओं में स्थापित उपकरणों के लिए आवश्यक है, मध्य पूर्व आउटडोर प्रतिष्ठानों,या इंजन कमरों में जहां परिवेश का तापमान नियमित रूप से 90°C से अधिक हो.

आर्द्रता, धुलाई और रासायनिक संपर्क

समुद्री वातावरण से परे, इलेक्ट्रोपोलिश्ड SS304 निर्माण उष्णकटिबंधीय प्रतिष्ठानों के निरंतर उच्च आर्द्रता का सामना करता है,खाद्य प्रसंस्करण धोने के चक्रों में प्रयुक्त आक्रामक सफाई रसायन, और कुछ रासायनिक प्रसंस्करण और अपशिष्ट जल उपचार सुविधाओं में पाए जाने वाले हल्के अम्लीय वातावरण।इलेक्ट्रोपोलिश्ड फिनिश सतह छिद्रता को समाप्त करता है और मशीनीकृत स्टेनलेस स्टील की तुलना में 80% से अधिक प्रदूषक आसंजन के लिए उपलब्ध प्रभावी सतह क्षेत्र को कम करता है.

क्यों JGX-0160D-4.8A दूरस्थ और दुर्गम प्रतिष्ठानों में उत्कृष्ट है

शून्य अनुसूचित रखरखाव डिजाइन द्वारा सत्यापित

अपतटीय प्लेटफार्मों, दूरस्थ पंप स्टेशनों या ऊंचाइयों पर स्थापित उपकरणों के लिए जहां रखरखाव यात्रा में क्रेन तक पहुंच, सुरक्षा परमिट और उत्पादन के समय शामिल हैं,रखरखाव मुक्त अलगाव का आर्थिक मूल्य अतिरंजित नहीं किया जा सकता है. JGX-0160D-4.8A हैकोई उपभोग्य घटक नहीं: कोई रबर तत्व बदलने के लिए, कोई तरल पदार्थ भरने के लिए, कोई वसंत फिर से तनाव करने के लिए, और कोई बंधे हुए जोड़ों को अलग करने के लिए निरीक्षण करने के लिए।10 मिलियन लोड चक्रयह अधिकांश औद्योगिक उपकरणों के लिए जीवनकाल के दौरान प्रभावी रूप से एक घटक के रूप में निर्मित आधार रेखा के 5% के भीतर रहता है।

बहु-दिशात्मक गतिशील वातावरण के लिए सभी अक्ष संरक्षण

अपतटीय प्लेटफार्म, वाणिज्यिक जहाज,और मोबाइल उपकरणों का अनुभव कंपन है कि स्वाभाविक रूप से बहु-दिशात्मक है लहर-प्रेरित पिचिंग और रोलिंग जटिल बनाने के लिए मशीनरी-प्रेरित ऊर्ध्वाधर और मोड़ उत्तेजना के साथ गठबंधनJGX-0160D-4.8A तार रस्सी ज्यामिति वास्तविक प्रदान करता हैसभी अक्ष बहु-दिशात्मक अलगावएक एकल कॉम्पैक्ट माउंट में, संपीड़न, कतरनी और रोल मोड में एक साथ ऊर्जा अवशोषित।यह प्रत्येक स्वतंत्रता डिग्री के लिए कई एकल-अक्ष पृथक को निर्दिष्ट करने और उन्मुख करने की इंजीनियरिंग जटिलता को समाप्त करता है.

परिवर्तनीय भार के तहत निरंतर प्रदर्शन

कंपन वातावरण शायद ही कभी स्थिर होते हैं। एक पंप जो डिजाइन प्रवाह पर सुचारू रूप से काम करता है, कम प्रवाह की स्थिति में खोखला हो सकता है;एक कंप्रेसर है कि पूर्ण भार पर संतुलित है स्टार्टअप के दौरान अलग हार्मोनिक उत्पन्न कर सकते हैंJGX-0160D-4.8A का संयोजन आयाम-निर्भर कूलॉम्ब डम्पिंग और आवृत्ति-स्वतंत्र हिस्टेरिक डम्पिंग प्रदान करता हैपरिवर्तित परिस्थितियों के अनुकूल ब्रॉडबैंड अलगावमैन्युअल ट्यूनिंग या समायोजन की आवश्यकता के बिना, गति, भार या प्रक्रिया की स्थितियों की एक श्रृंखला में काम करने वाले उपकरण के लिए एक महत्वपूर्ण लाभ।

तकनीकी विनिर्देश

उद्योग द्वारा आवेदन गाइड

अपतटीय तेल एवं गैस

अपतटीय उत्पादन प्लेटफार्मों और एफपीएसओ जहाजों पर, उपकरण अपटाइम सीधे राजस्व को प्रभावित करता है। JGX-0160D-4.8A पंप स्किड, आपातकालीन जनरेटर सेट, वायु कंप्रेसर पैकेज के लिए निर्दिष्ट है,और उपकरण हवा सुखाने जहां नमक से भरा वातावरण और 24/7 संचालन की आवश्यकता है अलगाव समाधान है कि अनुसूचित बंद करने के बीच गिरावट नहीं है.रखरखाव मुक्त डिजाइन विशेष रूप से निचले डेक पर स्थित उपकरणों के लिए मूल्यवान है या सीमित स्थानों में जहां अलगाव को बदलने के लिए पहुंच के लिए महत्वपूर्ण तैयारी और डाउनटाइम की आवश्यकता होगी.

वाणिज्यिक नौसेना

कार्गो जहाजों, यात्री नौकाओं, टगबोटों और सेवा यानों के लिए, JGX-0160D-4.8A मुख्य इंजन सहायक उपकरण, एचवीएसी शीतलक इकाइयों, आपातकालीन अग्नि पंपों,और ब्रिज इलेक्ट्रॉनिक्स कंसोलसभी धुरी पृथक्करण विशेषता जहाज-माउंटेड उपकरणों के लिए अद्वितीय संयुक्त रोल-पिच-ह्वैव गति वातावरण को संबोधित करती है,जबकि इलेक्ट्रोपोलिश एसएस 304 निर्माण लगातार आर्द्रता और मशीन कक्ष और डेक स्तर के प्रतिष्ठानों के सामयिक खारे पानी के संपर्क में रहता है.

तटीय अवसंरचना

निर्जलकरण संयंत्र, एलएनजी टर्मिनल, बंदरगाह क्रेन पावर यूनिट और तटीय अपशिष्ट जल उपचार सुविधाएं ऐसे वातावरण में कार्य करती हैं जहां क्लोराइड जमाव दर 50 मिलीग्राम/एम2 प्रति दिन से अधिक हो सकती है।JGX-0160D-4.8A की इलेक्ट्रोपोलिश्ड सतह क्लोराइड चिपकने को कम करती है और माइक्रो-पिटिंग इनिशिएशन साइटों को समाप्त करती है जो मानक स्टेनलेस स्टील या लेपित कार्बन स्टील माउंट पर संक्षारण को तेज करती हैं।

खाद्य एवं पेय प्रसंस्करण

इलेक्ट्रोपोलिश्ड फिनिश न केवल संक्षारण का प्रतिरोध करती है, बल्कि यह एक स्वच्छ सतह प्रदान करती है जिसमें माइक्रो-क्रिकल्स नहीं होते हैं जहां बैक्टीरिया आश्रय ले सकते हैं, जिससे JGX-0160D-4.8A पंप, कन्वेयर,और सफाई रसायनों के साथ लगातार उच्च दबाव धोने के अधीन सुविधाओं में मिश्रण उपकरणरबर तत्वों की अनुपस्थिति भी उत्पादन क्षेत्रों को दूषित करने वाले इलास्टोमर कणों के बारे में चिंताओं को समाप्त करती है।

दूरस्थ एवं अनियंत्रित सुविधाएं

दूरस्थ स्थानों पर पंप स्टेशनों, दूरसंचार उपकरण आश्रयों और निगरानी स्टेशनों में एक आम चुनौती हैःरखरखाव यात्रा की लागत अक्सर रखरखाव किए जाने वाले घटक की लागत से अधिक होती हैJGX-0160D-4.8A का सत्यापित रखरखाव मुक्त सेवा जीवन इसे उन प्रतिष्ठानों में कंपन पृथक्करण के लिए डिफ़ॉल्ट विनिर्देश बनाता है जहां निकटतम योग्य तकनीशियन घंटों या दिनों की दूरी पर है।

स्वामित्व की कुल लागत की तुलना

कंपन पृथक्करण समाधानों का मूल्यांकन करते समय, खरीद लागत केवल प्रारंभिक बिंदु है। 10 वर्ष के सेवा जीवन पर एक विशिष्ट औद्योगिक पंप स्थापना पर विचार करेंः

• रबड़ के माउंटःआरंभिक लागत: कम. ऑक्सीकरण और संपीड़न सेट के कारण अपेक्षित प्रतिस्थापन अंतरालः 3 ¢ 5 साल. 10 साल से अधिकः 2 ¢ 3 प्रतिस्थापन चक्र प्लस श्रम और डाउनटाइम. कुल लागतःआम तौर पर 3 5 * प्रारंभिक माउंट लागत.
• एलास्टोमेरिक पैड के साथ स्प्रिंग आइसोलेटर:प्रारंभिक लागतः मध्यम. पैड प्रतिस्थापन हर 3 ′′ 5 साल, प्लस आवधिक वसंत निरीक्षण और संभावित रिटेंशन। बहु-दिशात्मक अनुप्रयोगों के लिए पार्श्व स्नबर्स की आवश्यकता होती है, जिससे जटिलता बढ़ जाती है।
• JGX-0160D-4.8A तार रस्सी अलगावःकोई प्रतिस्थापन चक्र नहीं, मानक उपकरण रखरखाव से परे कोई निरीक्षण नहीं, कोई सहायक स्नोबर्स या प्रतिबंध नहीं। एक स्थापना, एक खरीद, शून्य अनुसूचित रखरखाव घटनाएं।

चयन और स्थापना मार्गदर्शन

आपके आवेदन के लिए JGX-0160D-4.8A अलगावकर्ताओं की सही संख्या निर्दिष्ट करने के लिएः

1. कुल समर्थित भार की गणना करेंउपकरण, माउंटिंग फ्रेम और किसी भी संलग्न पाइप/चालान भार सहित।
2. 160 किलोग्राम से विभाजित करेंमाउंटों की न्यूनतम संख्या निर्धारित करने के लिए (आईसोलेटर प्रति नामित स्थिर भार) ।
3. 1.52 का सेवा कारक लागू करें।0गतिशील उपकरण (पंप, कंप्रेसर, इंजन) या स्थैतिक उपकरण (नियंत्रण कैबिनेट, ट्रांसफार्मर) के लिए 1.2~1.5 के लिए।
4. गोल करनाएक सम संख्या के लिए और उपकरण आधार के नीचे सममित रूप से वितरित।

इष्टतम अलगाव प्रदर्शन के लिए, सुनिश्चित करें कि माउंटिंग सतह सपाट, कठोर और साफ है। अलगाव सामग्री से मेल खाने के लिए स्टेनलेस स्टील फास्टनरों का उपयोग करें और संक्षारण प्रतिरोधी असेंबली बनाए रखें।अति-टॉर्किग से बचें ∙ अलगावकर्ता को स्थिर तार रस्सी तत्व को दबाए बिना मजबूती से संलग्न किया जाना चाहिए.

परियोजना-विशिष्ट चयन सहायता, कस्टम विन्यास अनुरोध, या बड़ी मात्रा में आरएफक्यू मूल्य निर्धारण के लिए हमारी आवेदन इंजीनियरिंग टीम से संपर्क करें।
