| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | जेजीएक्स-1598डी-657बी |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
अधिकांश कंपन अलगाव उत्पादों को एकल प्राथमिक लोडिंग दिशा के लिए डिज़ाइन और रेट किया गया है। वास्तविक दुनिया उस तरह से काम नहीं करती. एक अपतटीय प्लेटफ़ॉर्म पर एक जनरेटर स्किड तरंग गति से रोल देखता है; एक रेगिस्तानी खदान में एक क्रशर मोटर अयस्क प्रभाव से एक साथ ऊर्ध्वाधर झटका और बेल्ट-ड्राइव टॉर्क प्रतिक्रिया से पार्श्व किक का अनुभव करती है; एक रासायनिक संयंत्र मेज़ानाइन पर एक पंखे का तार इकाई संरचनात्मक-जनित फर्श कंपन और हवा-प्रेरित उतार-चढ़ाव दोनों को सहन करती है। प्रत्येक अक्ष के लिए अलग-अलग आइसोलेटर स्थापित करना महंगा है, स्थान-अक्षम है, और परस्पर विरोधी कठोरता पथ प्रस्तुत करता है।

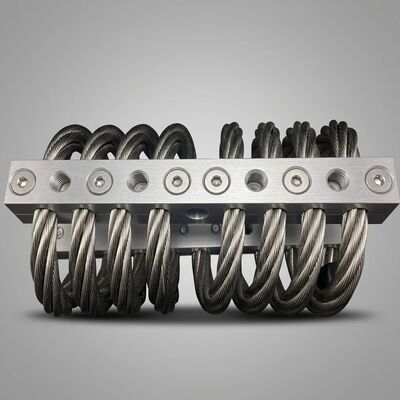

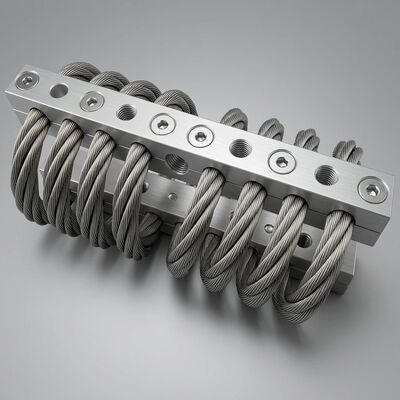

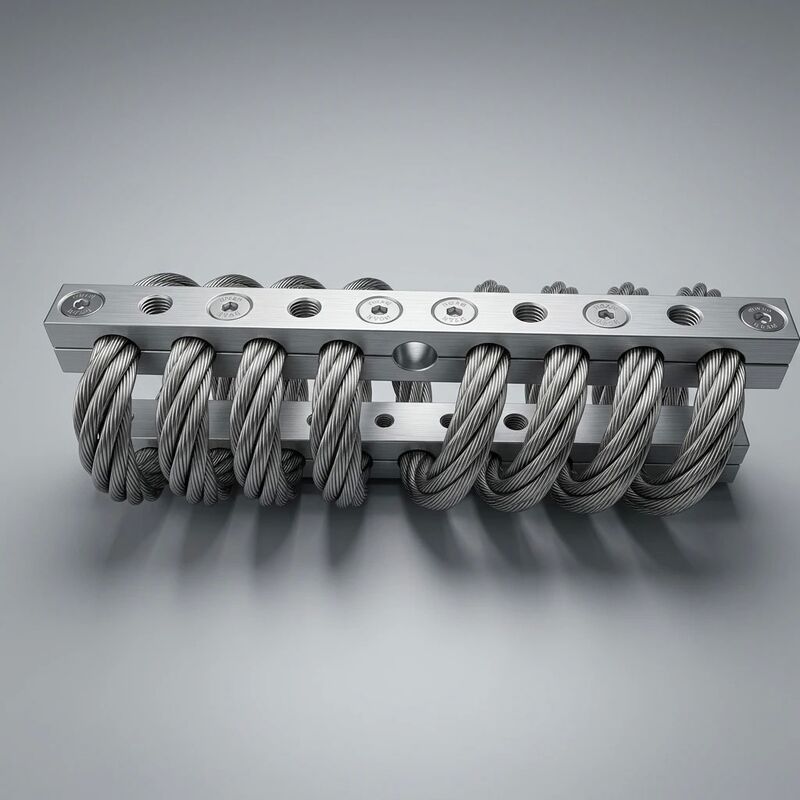

JGX-1598D-657B इसे एक एकल सममित 8-कॉइल तार रस्सी हेलिक्स के साथ संबोधित करता है जो एक के रूप में कार्य करता हैबहु-अक्ष आघात अवशोषणतत्व: संपीड़न, कतरनी और रोल भार को एक ही भौतिक संरचना द्वारा समवर्ती रूप से नियंत्रित किया जाता है। कोई सहायक डैम्पर्स नहीं. कोई मल्टी-स्टेज माउंटिंग फ़्रेम नहीं। एक इकाई, तीन अक्ष, सतत सुरक्षा।
रहस्य पेचदार तार रस्सी ज्यामिति में निहित है। जब एक कुंडल स्प्रिंग संपीड़ित होता है, तो यह केवल अक्षीय भार पर प्रतिक्रिया करता है। एक मरोड़ पट्टी केवल घूर्णी इनपुट पर प्रतिक्रिया करती है। हालाँकि, एक तार रस्सी हेलिक्स एक युग्मित विरूपण मोड से गुजरता है: संपीड़न अक्षीय छोटा होने और व्यक्तिगत रस्सी के तारों में थोड़ा मोड़ दोनों को प्रेरित करता है; कतरनी अंतर-स्ट्रैंड स्लिप के साथ संयुक्त हेलिक्स लूप के झुकने का कारण बनती है; रोल लोड लूप सेगमेंट में असममित रूप से वितरित होते हैं, कुछ स्ट्रैंड्स को तनाव में डालते हैं जबकि अन्य संपीड़न में चले जाते हैं। इस युग्मित यांत्रिक व्यवहार का मतलब है कि एक एकल JGX-1598D-657B इकाई किसी भी दिशा से आने वाले कंपन इनपुट से ऊर्जा को नष्ट कर देती है - तीन अलग-अलग तंत्रों के साथ नहीं, बल्कि एक समग्र संरचनात्मक प्रतिक्रिया के साथ।
डिज़ाइन इंजीनियर के लिए, यह माउंटिंग सिस्टम आर्किटेक्चर को सरल बनाता है। जहां एक पारंपरिक दृष्टिकोण चार ऊर्ध्वाधर आइसोलेटर्स और दो पार्श्व स्नबर्स और एक टॉर्क आर्म ब्रैकेट (सात घटक) निर्दिष्ट कर सकता है, वही उपकरण अक्सर एक मानक आयताकार व्यवस्था में चार JGX-1598D-657B इकाइयों के साथ संरक्षित किया जा सकता है, प्रत्येक एक साथ सभी तीन अक्षों के साथ कंपन ऊर्जा के अपने आनुपातिक हिस्से को अवशोषित करता है।
पदनामकठोर वातावरण प्रमाणितयह एक प्रलेखित परीक्षण व्यवस्था द्वारा समर्थित है, न कि व्यक्तिपरक निर्णय द्वारा। JGX-1598D-657B को निम्नलिखित पर्यावरणीय सहनशक्ति मूल्यांकन के अधीन किया गया है:
| परीक्षण मानक | परीक्षण की स्थिति | अवधि/चक्र | परिणाम |
|---|---|---|---|
| एएसटीएम बी117 | तटस्थ नमक स्प्रे (5% NaCl, 35°C) | 500+ घंटे | तार की रस्सी पर कोई लाल जंग नहीं; क्लैंप चेहरों पर कोई गड्ढा नहीं |
| आईईसी 60068-2-30 | नम ऊष्मा चक्रीय (25°C-55°C, 95% RH) | 21 दिन (42 चक्र) | अवमंदन अनुपात में बदलाव <बेसलाइन से 5% |
| आईईसी 60068-2-14 | थर्मल शॉक (-40°C ↔ +180°C) | 100 चक्र | कोई दरार नहीं, कोई प्रदूषण नहीं, क्लैंप टॉर्क प्रतिधारण > 95% |
| आईएसओ 9227 (संशोधित) | चक्रीय संक्षारण (नमक धुंध + शुष्क + आर्द्र) | 60 चक्र | सतह की फिनिश बरकरार; क्लैंप में विद्युत निरंतरता बनाए रखी गई |
| इन-हाउस प्रोटोकॉल | रासायनिक विसर्जन (डीजल, हाइड्रोलिक तेल, 10% H₂SO₄ मिस्ट) | प्रति द्रव 168 घंटे | 0.1% से अधिक कोई सामूहिक हानि नहीं; कोई दृश्यमान सतही हमला नहीं |
ये परीक्षण इस बात की पुष्टि करते हैं कि JGX-1598D-657B ऐसी स्थितियों के लंबे समय तक संपर्क में रहने के बाद अपने रेटेड डंपिंग प्रदर्शन, संरचनात्मक अखंडता और संक्षारण प्रतिरोध को बनाए रखता है जो हफ्तों के भीतर रबर माउंट को कमजोर कर देगा और कुछ दिनों के भीतर अनकोटेड कार्बन स्टील को नष्ट कर देगा।
JGX-1598D-657B में प्रत्येक सामग्री को क्लोराइड-समृद्ध वातावरण में गैल्वेनिक अनुकूलता के लिए चुना गया है। AISI 316L तार रस्सी में 2-3% मोलिब्डेनम होता है, जो क्लोराइड की उपस्थिति में मानक 304-ग्रेड स्टेनलेस से कहीं बेहतर पिटिंग प्रतिरोध प्रदान करता है। 6061-T6 एल्युमीनियम क्लैंप में 25 μm हार्ड एनोडाइजिंग परत होती है जो विद्युत रूप से इन्सुलेट एल्यूमीनियम ऑक्साइड बाधा उत्पन्न करती है, जो स्टेनलेस रस्सी और एल्यूमीनियम बॉडी के बीच गैल्वेनिक युग्मन को रोकती है, भले ही असेंबली लगातार नमक स्प्रे से गीली हो। तार रस्सी की इलेक्ट्रोपॉलिशिंग तार खींचने और स्ट्रैंडिंग के दौरान पेश किए गए सतह के लौह संदूषकों को हटा देती है, जिससे निष्क्रिय परत स्थिरता में और वृद्धि होती है। शुद्ध परिणाम एक आइसोलेटर है जिसे एक खुले डेक पर फिसलने वाले बंद उपकरण पर बोल्ट किया जा सकता है और जंग से संबंधित गिरावट के बिना वर्षों तक काम कर सकता है।
| पैरामीटर | कीमत |
|---|---|
| नमूना | जेजीएक्स-1598डी-657बी |
| तार रस्सी सामग्री एवं समाप्ति | AISI 316L स्टेनलेस स्टील, इलेक्ट्रोपॉलिश्ड (Ra ≤ 0.4 μm) |
| क्लैंप सामग्री एवं समाप्ति | 6061-टी6 एल्यूमीनियम मिश्र धातु, हार्ड एनोडाइज्ड 25 μm (काला या साफ़) |
| तार रस्सी व्यास | 6.0 मिमी (7x19 स्ट्रैंड निर्माण) |
| कुंडल विन्यास | 8 कुंडलियाँ, सममित डबल-हेलिक्स |
| अक्ष लोड करें | संपीड़न / कतरनी / रोल (एक साथ) |
| कुल मिलाकर आयाम (L x W x H) | 160 मिमी x 90 मिमी x 75 मिमी |
| द्रव्यमान प्रति इकाई | 1.85 किग्रा |
| माउंटिंग इंटरफ़ेस | 4x Ø10.5 मिमी थ्रू-होल, एम10 फास्टनरों को स्वीकार करें |
| स्थैतिक भार सीमा | 50-500 किग्रा प्रति माउंट (सभी अक्ष) |
| अधिकतम विस्थापन (संपीड़न) | रेटेड लोड पर 18 मिमी |
| स्थैतिक स्प्रिंग दर | 28-280 एन/मिमी (प्रगतिशील, भार-निर्भर) |
| प्राकृतिक आवृत्ति | 5-15 हर्ट्ज (लोड चयन के माध्यम से समायोज्य) |
| अवमंदन अनुपात | ζ = 0.15–0.25 (आयाम-निर्भर) |
| परिचालन तापमान | -40°C से +180°C (निरंतर) |
| थकान भरा जीवन | > 2 * 10² साइकिल रेटेड लोड पर |
| पर्यावरण रेटिंग | IP67 समतुल्य; नमक स्प्रे 500+ घंटा (एएसटीएम बी117) |
| प्रमाणपत्र | आईएसओ 9001:2015, सीई, आरओएचएस, पहुंच |
JGX-1598D-657B के सही आकार के लिए समर्थित उपकरण द्रव्यमान, बढ़ते विमान के सापेक्ष गुरुत्वाकर्षण केंद्र स्थान और प्रमुख कंपन उत्तेजना आवृत्तियों का ज्ञान आवश्यक है। एक सामान्य दिशानिर्देश के रूप में, लागू स्थैतिक भार के तहत आइसोलेटर की प्राकृतिक आवृत्ति प्रभावी अलगाव प्राप्त करने के लिए सबसे कम उत्तेजना आवृत्ति 1/√2 (लगभग 0.707) गुना से कम होनी चाहिए। 1,500 आरपीएम (25 हर्ट्ज) डीजल जनरेटर के लिए, 8-12 हर्ट्ज की प्राकृतिक आवृत्ति उत्पन्न करने वाले माउंट कॉन्फ़िगरेशन का चयन करना सिस्टम को प्राथमिक उत्तेजना के लिए अलगाव क्षेत्र के भीतर अच्छी तरह से रखता है, जबकि स्टार्टअप रैंप-थ्रू के दौरान प्रतिध्वनि से बचता है। डब्लूएनआरएलएन एप्लिकेशन इंजीनियर हर पूछताछ के साथ लोड-वितरण गणना और मल्टी-पॉइंट माउंटिंग लेआउट सिफारिशों सहित मानार्थ आकार सहायता प्रदान करते हैं।
प्रत्येक JGX-1598D-657B में क्लैंप बॉडी पर एक अद्वितीय लेजर-नक़्क़ाशीदार सीरियल नंबर होता है। डिजिटल गुणवत्ता डोजियर - जिसमें 316एल हीट सर्टिफिकेट, 6061-टी6 बिलेट सर्टिफिकेट, एनोडाइजिंग बैच लॉग, लोड-डिफ्लेक्शन टेस्ट कर्व और अंतिम निरीक्षण रिपोर्ट शामिल है - सीरियल नंबर द्वारा संग्रहीत और पुनर्प्राप्ति योग्य है। यह दस्तावेज़ीकरण पैकेज विनाशकारी नमूनाकरण या फ़ील्ड टियरडाउन की आवश्यकता के बिना नियामक अनुपालन ऑडिट, बीमा निरीक्षण और उपकरण पुन: प्रमाणन कार्यक्रमों का समर्थन करता है।
