रखरखाव-मुक्त औद्योगिक शॉक अवशोषण के लिए JGX-1598D-657B ऑल-मेटल हाई-डैम्पिंग वायर रोप वाइब्रेशन आइसोलेटर

JGX-1598D-657B सभी धातु तार रस्सी कंपन अलगाव

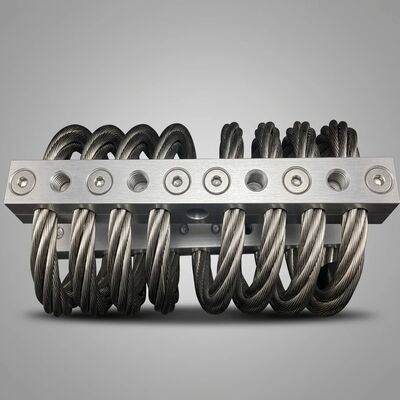

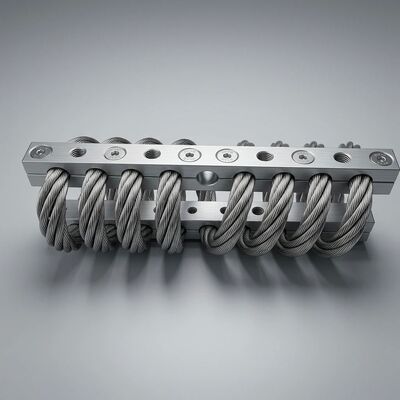

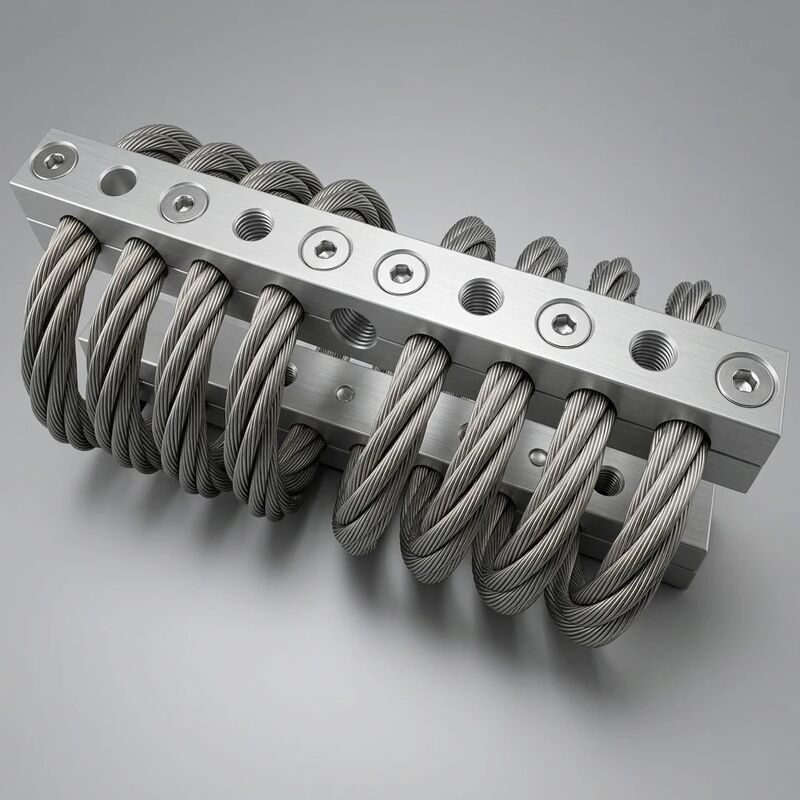

JGX-1598D-657B कंपन पृथक्करण समाधानों के एक वर्ग से संबंधित है जहां प्रत्येक भार-वाहक और ऊर्जा-विसारक तत्व धातु √ शून्य रबर, शून्य इलास्टोमर सम्मिलन, शून्य बंधे जोड़ है।कोर अलगाव तंत्र एक 8-कोइल स्ट्रैंड एआईएसआई 316L स्टेनलेस स्टील तार रस्सी हेलिक्स है, दोनों छोरों पर कठोर एनोडाइज्ड सतह उपचार के साथ सीएनसी-मशीन 6061-टी 6 एल्यूमीनियम मिश्र धातु ब्लॉक द्वारा क्लैंप किया गया।यह सभी धातु वास्तुकला परिभाषित इंजीनियरिंग विकल्प है जो इसे पारंपरिक रबर माउंट और स्प्रिंग-डम्पर असेंबली से अलग करता है: यह सूखी सड़न नहीं कर सकता है, निरंतर संपीड़न के तहत नहीं रेंग सकता है, और रासायनिक हमले या थर्मल उम्र बढ़ने के कारण कठोरता नहीं खो सकता है।

लंबे समय तक विश्वसनीय रहने के लिए धातु से बने निर्माण क्यों जरूरी हैं?

एक विशिष्ट इलास्टोमेरिक आइसोलेटर में, रबर तत्व एक साथ वसंत, डिमपर और संरचनात्मक कनेक्शन है।तेल की सूजनJGX-1598D-657B इन भूमिकाओं को शारीरिक रूप से अलग करता है।तार रस्सी हेलिक्स लोड के तहत एक दूसरे के खिलाफ स्लाइडिंग व्यक्तिगत स्टील के तारों के ज्यामितीय विरूपण के माध्यम से लोचदार बहाल बल (स्प्रिंग समारोह) प्रदान करता हैयह अंतर-स्ट्रैंड घर्षण भी प्राथमिक ऊर्जा अपव्यय तंत्र (डम्पिंग फंक्शन) है, जो पूरे नामित आवृत्ति बैंड में 0.15 और 0.25 के बीच एक सुसंगत डम्पिंग अनुपात देता है।एल्यूमीनियम मिश्र धातु क्लैंपिंग ब्लॉक विशेष रूप से उपकरण और नींव के लिए संरचनात्मक इंटरफ़ेस के रूप में कार्य करते हैंक्योंकि तीनों कार्यों को अपने रैखिक डिजाइन लिफाफे के भीतर काम करने वाले अलग-अलग भौतिक तत्वों द्वारा संभाला जाता है,प्रदर्शन 20 वर्ष से अधिक के पूर्ण अनुमानित सेवा जीवन के लिए स्थिर रहता है.

रखरखाव मुक्त संचालनः इंजीनियरिंग अर्थशास्त्र

शब्दरखरखाव मुक्त जीवन चक्रयह एक विपणन दावा नहीं है, यह सामग्री चयन और विफलता मोड के उन्मूलन का एक सीधा परिणाम है। 10 वर्षों में एक विशिष्ट औद्योगिक कंपन माउंट के लिए रखरखाव खाता देखेंः

• रबर के माउंटः सतह के दरारों के लिए हर 6 महीने में निरीक्षण करें; संपीड़न सेट और ऑक्सीकरण भ्रूण के कारण 3-5 साल के अंतराल में बदलें;रबर क्रैप्स और प्रीलोड खो देता है के रूप में फिर से टोक़ माउंटिंग बोल्ट.
• स्प्रिंग-डम्पर संयोजनः तिमाही में एक बार पिवोट लेयरिंग को तेल दें; हर महीने पानी के लिए हाइड्रोलिक सील की जांच करें; हर 2-3 साल में डम्पर द्रव को बदलें; गैस-सहायित इकाइयों पर नाइट्रोजन प्रीचार्ज की जांच करें।
• JGX-1598D-657B: उपरोक्त में से कोई भी नहीं। कोई वसा बिंदु मौजूद नहीं है। कोई सील लीक नहीं हो सकती है। किसी तरल पदार्थ को बदलने की आवश्यकता नहीं है। तार रस्सी के धागे इलेक्ट्रोपोलिश निष्क्रिय परत द्वारा संरक्षित हैं;एनोडाइज्ड एल्यूमीनियम क्लैंप तटीय और अपतटीय वातावरण में भी गैल्वानिक संक्षारण का विरोध करते हैंबोल्ट टॉर्क बनाए रखा जाता है क्योंकि कोई चिपचिपा सामग्री क्लैंपिंग फेस के बीच नहीं जाती है।

एक उत्पादन लाइन में 200 पृथक्करण माउंटों के साथ एक बेड़े के ऑपरेटर के लिए, इस रखरखाव के बोझ को समाप्त करने से तकनीशियन श्रम घंटों में मापने योग्य बचत होती है, प्रतिस्थापन भागों की सूची,और अनियोजित समयएलास्टोमेरिक विकल्पों के मुकाबले कुल स्वामित्व लागत (टीसीओ) लाभ आमतौर पर ऑपरेशन के पहले 3 से 4 वर्षों के भीतर यूनिट मूल्य अंतर को वापस देता है।

उच्च-डम्पिंग तंत्रः इंटर-स्ट्रैंड घर्षण डिमिस्टीफाइड

JGX-1598D-657B अपनेउच्च-डम्पिंगविशेषता (डम्पिंग अनुपात ζ = 0.15 ∼ 0.25) प्रत्येक रस्सी के भीतर आसन्न तार के तारों के बीच एक भौतिक घटना को कूलॉम्ब घर्षण डम्पिंग कहा जाता है।जब हेलिक्स बाहरी कंपन इनपुट के तहत विकृत होता है, स्ट्रैंड बंडल के भीतर व्यक्तिगत तार अपने पड़ोसियों के खिलाफ सूक्ष्म रूप से स्लाइड करते हैं।यह स्लाइडिंग घर्षण स्ट्रैंड-टू-स्ट्रैंड इंटरफेस पर गतिज ऊर्जा को गर्मी में परिवर्तित करता है, एक विशुद्ध रूप से यांत्रिक ऊर्जा अपव्यय तंत्र जिसके लिए कोई चिपचिपा द्रव की आवश्यकता नहीं होती है, कोई सीमित-स्तर डम्पिंग पॉलिमर नहीं, और कोई ट्यून-मास अवशोषक नहीं।

तीन डिजाइन मापदंडों को नियंत्रण में ढीला करने की परिमाणः

1. तार का व्यास (6.0 मिमी): तार के बड़े क्रॉस-सेक्शन से प्रति यूनिट विरूपण के लिए इंटर-स्ट्रैंड संपर्क दबाव बढ़ जाता है, जिससे फिसलने से पहले कूलोन घर्षण बल की सीमा बढ़ जाती है।
2. रोल की संख्या (8 रोल): अधिक कॉइल्स कुल स्ट्रैंड संपर्क लंबाई को बढ़ाती हैं, प्रति चक्र घर्षण कार्य के लिए एक बड़ा समग्र सतह क्षेत्र प्रदान करती हैं।
3. स्ट्रैंड लेय ज्यामिति: हेलिक्स पिच कोण और बिछाने की दिशा प्रत्येक विरूपण मोड (संपीड़न, कतरनी, रोल) के तहत स्ट्रैंड इंटरफेस पर सामान्य बल घटक निर्धारित करती है।

व्यावहारिक परिणाम एक गैर-रैखिक कठोरता वक्र हैः छोटे कंपन आयामों पर,Coulomb घर्षण पर काबू नहीं पाया जाता है और पृथक अपेक्षाकृत उच्च कठोरता और कम ऊर्जा अपव्यय के साथ एक लोचदार वसंत के रूप में व्यवहार करता हैजैसे-जैसे आयाम फिसलने की सीमा से आगे बढ़ता है, इंटर-स्ट्रैंड फिसलने में प्रगतिशील रूप से संलग्न होता है, कठोरता नरम हो जाती है,और डम्पिंग बढ़ जाती है ⇒ किसी भी सक्रिय नियंत्रण प्रणाली के बिना बड़े विस्थापन सदमे की घटनाओं से अलग उपकरण की सुरक्षा.

तकनीकी विनिर्देश (पूर्ण)

अनुप्रयोग क्षेत्र (औद्योगिक और नागरिक)

• औद्योगिक कंप्रेसर पैकेज: रिफाइनरियों, रासायनिक संयंत्रों और गैस प्रसंस्करण सुविधाओं में रिसाइकिल और रोटरी स्क्रू कंप्रेसर स्लाइड को अलग करता है जहां गर्म सतहें इलास्टोमेरिक माउंट को रोकती हैं।
• डीजल और गैस जनरेटर सेट: डेटा केंद्रों, अस्पतालों और दूरस्थ दूरसंचार टावरों में जनरेटर बेस फ्रेम के लिए 3-अक्ष अलगाव प्रदान करता है, स्टार्टअप टोक़ ट्रांजिट के दौरान संरेखण बनाए रखता है।
• औद्योगिक पंप स्किड: जल उपचार और खनन निर्जलीकरण स्टेशनों के लिए उच्च दबाव बहु-चरण पंप इकट्ठा में हाइड्रोलिक धड़कन और गुहा-प्रेरित कंपन को अवशोषित करता है।
• एचवीएसी और चिलर उपकरण: वाणिज्यिक भवनों में बड़े केन्द्रापसारक शीतलक और वायु-संभाल इकाइयों को अलग करता है, जो समय के साथ रेंगने वाले लचीले पैड के बिना संरचनात्मक-जनित शोर विनिर्देशों को पूरा करता है।
• ऑफ-हाईवे वाहन के कैब माउंट: निर्माण उत्खनन मशीनों, कृषि कटाई मशीनों और वानिकी स्किडर्स पर ऑपरेटर केबिन को लंबी शिफ्ट के दौरान पूरे शरीर के कंपन के संपर्क से बचाता है।
• समुद्री इंजन और डेक उपकरण: नमक छिड़काव वाले वातावरण में काम करने वाले चालक दल के स्थानांतरण जहाजों, मछली पकड़ने वाले ट्रैलर्स और कार्य नौकाओं पर प्रणोदन इंजन कंपन और लहर-स्लैम सदमे को कम करता है।
• रेल ट्रैक्शन उपकरण: इलेक्ट्रिक और डीजल-इलेक्ट्रिक लोकोमोटिव पर फ्रेम के नीचे लगाए गए ट्रैक्शन कन्वर्टर्स, ब्रेक रेजिस्टोर बैंक और सहायक पावर यूनिट को अलग करता है।

स्थापना के लिए दिशानिर्देश

JGX-1598D-657B को ऊपरी और निचले क्लैंपिंग ब्लॉकों पर आयताकार पैटर्न में व्यवस्थित Ø10.5 मिमी के चार छेद के माध्यम से लगाया जाता है।मानक M10 हेक्स-हेड बोल्टों के साथ फ्लैट वाशर और प्रमुख टोक़ लॉक नट्स की सिफारिश की जाती हैसममित कॉइल ज्यामिति किसी भी अभिविन्यास में स्थापना की अनुमति देता है,और प्रगतिशील वसंत दर सामान्य परिचालन भार के तहत संपीड़न दिशा में snubbers या यात्रा बंद करने के लिए आवश्यकता को समाप्त करता हैऐसे अनुप्रयोगों के लिए जहां स्थैतिक भार ऊपरी सीमा (500 किलोग्राम) के करीब है,गतिशील चोटी के तहत पर्याप्त अलगाव मार्जिन बनाए रखने के लिए समानांतर में कई इकाइयों में भार वितरित करने की सिफारिश की जाती है.

गुणवत्ता आश्वासन और अनुरेखण

प्रत्येक JGX-1598D-657B इकाई एल्यूमीनियम क्लैंप चेहरे पर एक लेजर-एटेड पहचानकर्ता के साथ व्यक्तिगत रूप से सीरियल है।स्थैतिक भार-विक्षेपण वक्र सत्यापन (± 5% सहिष्णुता), और सतह खत्म निरीक्षण। एआईएसआई 316 एल तार रस्सी गर्मी और 6061-टी 6 बिलेट बैच के लिए सामग्री प्रमाण पत्र डिजिटल रूप से संग्रहीत किए जाते हैं और प्रत्येक सीरियल नंबर तक का पता लगाया जा सकता है।:2015 प्रमाणित विनिर्माण प्रक्रियाएं कच्चे माल की प्राप्ति से अंतिम पैकेजिंग तक पूर्ण बैच ट्रेसेबिलिटी के साथ।
