सटीक स्टेटिक लोड मिलान औद्योगिक प्रणालियों के लिए JGX-1278D-370B ड्रॉप-इन रिप्लेसमेंट वायर रस्सी कंपन आइसोलेटर

JGX-1278D-370B तार रस्सी कंपन अलगाव ¢ लागत प्रभावी ड्रॉप-इन प्रतिस्थापन कंपन माउंट सटीक भार ट्यूनिंग के साथ

तार रस्सी अलगावकर्ता अवलोकन

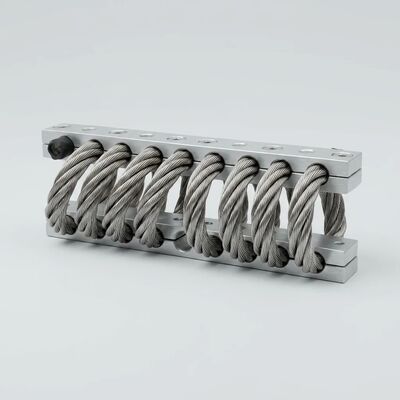

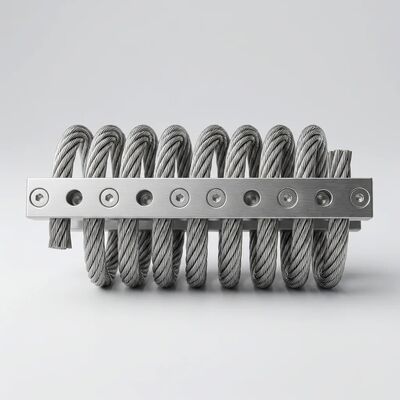

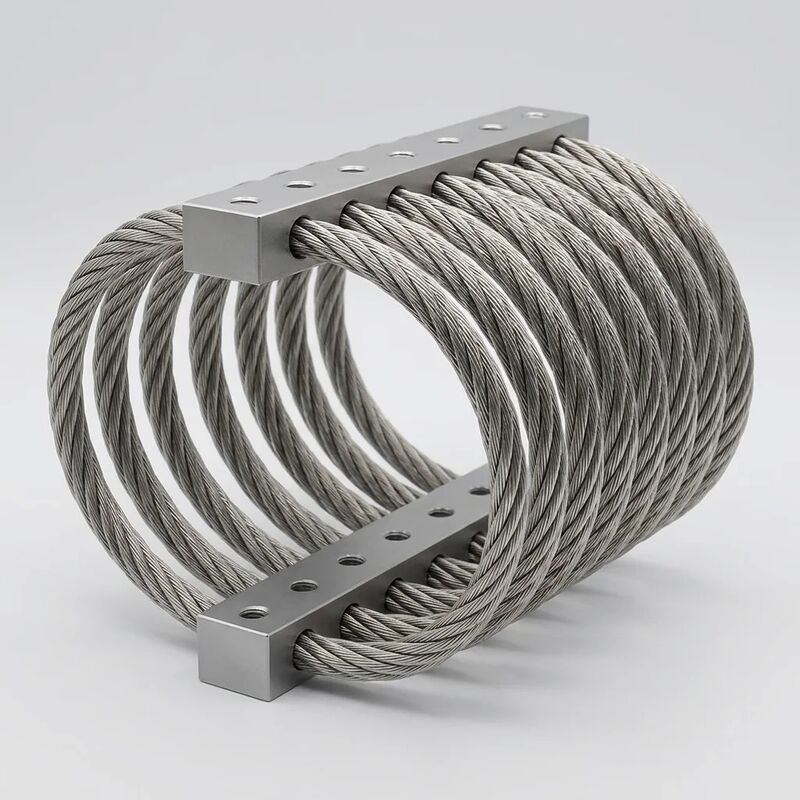

दJGX-1278D-370Bएक हेलिकल घुमावदार स्टेनलेस स्टील तार रस्सी कंपन अलगाव के रूप में इंजीनियर हैप्रत्यक्ष-फिट प्रतिस्थापनOEM और बाद के बाजार के लिए औद्योगिक उपकरण प्लेटफार्मों पर अलगाव माउंट। एक 8-लूप SS304 तार रस्सी कोर (7.8 मिमी व्यास,7×19 स्ट्रैंड निर्माण) 6061-T6 एल्यूमीनियम मिश्र धातु माउंटिंग सलाखों के बीच क्लैंप किया गया है, यह सभी धातु अलगाव प्रदान करता है5 ₹ 120 किलोग्राम स्थिर भार क्षमता प्रति माउंटबिना रबर के, बिना तरल पदार्थ के, और बिना अनुसूचित रखरखाव के।

लागत प्रभावी ड्रॉप-इन रिप्लेसमेंट रणनीति

खरीद प्रबंधकों और रखरखाव इंजीनियरों को एक निरंतर चुनौती का सामना करना पड़ता हैः ओईएम-ब्रांडेड कंपन अलगावकारों के पास विस्तारित नेतृत्व समय के साथ प्रीमियम मूल्य हैं, फिर भी बढ़ते पदचिह्न मानकीकृत हैं।JGX-1278D-370B इस सीधे के साथ संबोधित करता हैमानक Ø10.5 मिमी के माध्यम से छेद माउंट ज्यामितिजो उद्योग में सामान्य ब्रैकेट पैटर्न के अनुरूप है। स्थापना के लिए केवल मानक M10 फास्टनरों की आवश्यकता होती है (ग्रेड 8.8, फ्लैट वाशर के साथ 28 ¢ 32 एन.एम. तक टोक़) और कोई ड्रिलिंग, एडाप्टर निर्माण, या उपकरण संशोधन नहीं।15-30% प्रति इकाई लागत बचत10 ‰ 2000 हर्ट्ज उत्तेजना बैंडविड्थ पर पूर्ण कंपन अलगाव प्रदर्शन बनाए रखते हुए। ऑपरेटरों के लिए कई निर्माताओं के उपकरणों के मिश्रित बेड़े को बनाए रखने के लिए,यह एकल भाग संख्या इन्वेंट्री को समेकित करती है और SKU की जटिलता को कम करती है.

सटीक स्थिर भार मिलान

सामान्य कंपन माउंट लगभग वजन सीमा द्वारा बेचे जाते हैं, लेकिन वास्तविक उपकरण में एक विशिष्ट द्रव्यमान वितरण और गुरुत्वाकर्षण केंद्र होता है जो सटीक अलगावकर्ता ट्यूनिंग की मांग करता है।प्रत्येक JGX-1278D-370B उत्पादन बैच का परीक्षण किया जाता हैनमूना स्थिर भार-बदलाव विशेषता5~120 किलोग्राम नामित लिफाफे के भीतर तीन लोड बिंदुओं परः न्यूनतम भार (5 किलोग्राम), मध्य भार (60 किलोग्राम), और अधिकतम भार (120 किलोग्राम) । परिणामी लोड-डिफ्लेक्शन वक्र सत्यापित करता है कि अलगाव काप्रगतिशील गैर-रैखिक कठोरता प्रोफ़ाइलप्राकृतिक आवृत्ति के भीतर रखता है4 ¢ 7 हर्ट्जपूरे उपयोगी लोड रेंज में, Coulomb घर्षण damping एक योगदान के साथ0.12 ∙ 0.22 डम्पिंग रेशियोयह प्रतिध्वनि प्रवर्धन कारक (Q) को सीमित करता है2 से नीचे5∙ प्रभावी रूप से विनाशकारी आवृत्ति को रोकने के लिए जो कि जब उत्तेजना आवृत्ति माउंट सिस्टम की प्राकृतिक आवृत्ति के साथ मेल खाती है।हम 100% व्यक्तिगत इकाई परीक्षण के साथ श्रृंखलाबद्ध लोड-बदलाव रिपोर्ट प्रदान करते हैं.

प्रीमियम औद्योगिक विनिर्माण मानक

JGX-1278D-370B सटीक विनिर्माण गुणवत्ता को प्रतिबिंबित करता है जो हर विवरण में दिखाई देता हैः

• तार रस्सी खत्म: 7.8 मिमी एसएस304 तार रस्सी (दाएं नियमित लेय, एएसटीएम ए 313 के अनुसार 7 × 19 निर्माण) को रा ≤ 0.35 μm की सतह की मोटाई तक पोस्ट-फॉर्मिंग इलेक्ट्रोपॉलिशिंग प्राप्त होती है।यह रोलिंग प्रक्रिया से सतह सूक्ष्म दरारों को समाप्त करता है, संक्षारण प्रतिरोध को बढ़ाता है, और लाखों भार चक्रों में लगातार डम्पिंग प्रदर्शन के लिए समान अंतर-स्ट्रैंड घर्षण विशेषताओं को सुनिश्चित करता है।
• क्लैंपिंग बार सौंदर्यशास्त्र: 6061-टी6 एल्यूमीनियम मिश्र धातु की छड़ें सीएनसी-मशीनरीकृत हैं, जिनके किनारों में चम्फर्ड हैं और एक स्पष्ट हार्ड एनोडाइज्ड कोटिंग प्राप्त होती है जो एक टिकाऊ, फिंगरप्रिंट प्रतिरोधी सतह प्रदान करती है।एनोडाइजिंग परत भी विद्युत स्टेनलेस स्टील रस्सी से एल्यूमीनियम अलग करता है, आर्द्र या नमक से भरे वातावरण में गैल्वानिक जंग को रोकता है।
• स्थायी पहचान: प्रत्येक क्लैंपिंग बार में एकलेजर से उत्कीर्ण मॉडल का नाम और बैच कोडकोई चिपकने वाला लेबल नहीं, कोई स्याही के स्टैम्प नहीं जो फीके हों, और कोई अलग टैग नहीं जो शिपिंग या स्थापना के दौरान अलग हो जाएं।कठोर औद्योगिक वातावरण में सेवा के वर्षों के बाद उत्कीर्णन गहराई पठनीयता सुनिश्चित करती है.

तकनीकी विनिर्देश

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या JGX-1278D-370B मेरे मौजूदा कंपन माउंट को सीधे बदल सकता है?
A: यदि आपके वर्तमान माउंट्स हमारे Ø10.5 मिमी पैटर्न और M10 फास्टनरों के साथ संगत छेद केंद्रों के साथ एक छेद के माध्यम से माउंटिंग इंटरफ़ेस का उपयोग करते हैं, तो JGX-1278D-370B ब्रैकेट संशोधन के बिना स्थापित होता है।एक माउंट संगतता आकलन के लिए अपने मौजूदा अलगावक ब्रांड और भाग संख्या के साथ हमसे संपर्क करें.

प्रश्न: मैं अपने उपकरण के लिए सही संख्या में माउंट कैसे चुनूं?
A: अपने उपकरण के कुल द्रव्यमान को माउंटिंग पॉइंट्स की संख्या से विभाजित करें। प्रत्येक JGX-1278D-370B को 5×120 किलोग्राम ले जाना चाहिए। इष्टतम अलगाव के लिए, मध्य 40×80 किलोग्राम प्रति माउंट का लक्ष्य रखें।हमारे अनुप्रयोग इंजीनियर आपके उपकरण विनिर्देशों की समीक्षा कर सकते हैं और आदर्श विन्यास की सिफारिश कर सकते हैं.

प्रश्न: क्या समय के साथ अलगावकर्ता का प्रदर्शन बदलता है?
उत्तर: नहीं. पूरी तरह से धातु के निर्माण से रबर और इलास्टोमेरिक माउंट्स को खराब करने वाले उम्र बढ़ने के तंत्र को समाप्त कर दिया जाता है.कोउलम घर्षण शमन विशेषता लगभग 1000 लोड चक्रों की प्रारंभिक बिडिंग-इन अवधि के बाद स्थिर हो जाती है और उपकरण के सेवा जीवन के लिए लगातार बनी रहती है.

विशिष्ट औद्योगिक अनुप्रयोग

Diesel generator set mounting platforms • Industrial chiller and HVAC compressor frames • Railway signaling and communication equipment enclosures • Mining and quarry machinery operator cabins • Marine auxiliary equipment panels • Mobile telecom shelter electronics • Packaging machinery vibration isolation • Pump and motor base frames • Industrial fan and blower mounting • Test and measurement laboratory tables

एक निःशुल्क माउंटिंग पैटर्न संगतता जांच का अनुरोध करें, अपने वर्तमान पृथक भाग संख्याओं का क्रॉस-संदर्भ करें, और एक प्रतिस्पर्धी OEM- वैकल्पिक बोली प्राप्त करें।हमारी इंजीनियरिंग टीम लोड-डिफ्लेक्शन डेटा प्रदान करता है, 3 डी सीएडी मॉडल, और अनुप्रयोग-विशिष्ट स्थापना सिफारिशें निः शुल्क।
