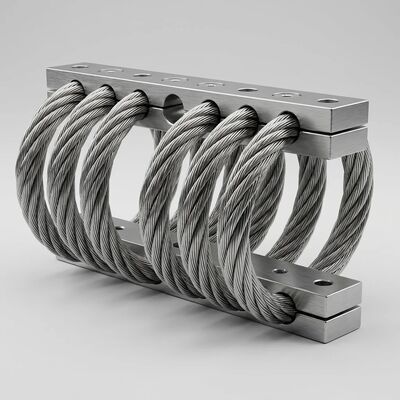

JGX-1276D-278B रखरखाव मुक्त लंबी जीवन तार रस्सी कंपन अलगाव भारी शुल्क सभी दिशाओं में झटके नियंत्रण के लिए

JGX-1276D-278B वायर रस्सी कंपन आइसोलेटर - महत्वपूर्ण उपकरणों के लिए शून्य-रखरखाव शॉक संरक्षण

ऑल-मेटल आइसोलेशन टेक्नोलॉजी क्यों चुनें?

पारंपरिक रबर और इलास्टोमेरिक कंपन माउंट में एक बुनियादी कमजोरी होती है: वे पुराने हो जाते हैं। महीनों और वर्षों में, गर्मी, ओजोन, यूवी प्रकाश, तेल और बार-बार लोडिंग चक्र के संपर्क में आने से वे कठोर, दरार, रेंगने या स्थायी रूप से विकृत हो जाते हैं।जेजीएक्स-1276डी-278बीइसके माध्यम से इन सभी विफलता मोड को समाप्त कर देता है100% धातु निर्माण, पहुंचानारखरखाव-मुक्त, लंबे जीवनकाल वाला कंपन नियंत्रणदशकों के निरंतर संचालन के दौरान। कोई निर्धारित प्रतिस्थापन अंतराल नहीं. कोई प्रदर्शन बहाव नहीं. कोई छिपी हुई गिरावट नहीं.

रखरखाव-मुक्त वास्तुकला

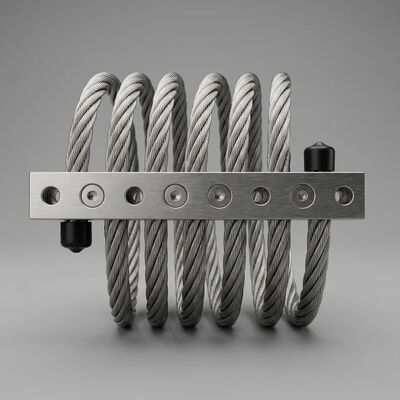

JGX-1276D-278B के मूल में एक 8-लूप हेलिक्स है6.4 मिमी व्यास 7×19 स्ट्रैंड SS304 स्टेनलेस स्टील वायर रस्सी. यह मल्टी-स्ट्रैंड आर्किटेक्चर इसके आत्मनिर्भर डंपिंग तंत्र की कुंजी है। जैसे ही कंपन ऊर्जा माउंट में प्रवेश करती है, प्रत्येक स्ट्रैंड के भीतर अलग-अलग तार आसन्न तारों के खिलाफ सूक्ष्म पैमाने पर स्लाइडिंग गति से गुजरते हैं। यहकूलम्ब घर्षण अवमंदनयांत्रिक ऊर्जा को सीधे ऊष्मा में परिवर्तित करता है - बिना किसी तरल पदार्थ के, बिना किसी घिसी हुई सतह के जिसे पुनःपूर्ति की आवश्यकता होती है, और बिना किसी सहायक घटक के जो विफल हो सकता है। सम्पूर्ण अवमंदन प्रणाली हैअंतर्निहिततार की रस्सी तक ही.

सर्व-दिशा आघात अवशोषण प्रदर्शन

पेचदार तार रस्सी ज्यामिति JGX-1276D-278B को आने वाली शॉक ऊर्जा को अवशोषित और नष्ट करने में सक्षम बनाती हैकोई भी दिशा. चाहे आपका उपकरण ऊर्ध्वाधर ड्रॉप-प्रेरित क्षणिक, वाहन युद्धाभ्यास से पार्श्व प्रभाव, या घूर्णन मशीनरी से टॉर्सनल दोलन का अनुभव करता है, आइसोलेटर एक प्रगतिशील, गैर-नीचे बल-विक्षेपण विशेषता के साथ प्रतिक्रिया करता है। ए के तहतप्रति माउंट 2-55 किलोग्राम स्थिर भार, प्राकृतिक आवृत्ति बीच में स्थिर हो जाती है5-8 हर्ट्ज, शुष्क घर्षण के साथ भिगोना अनुपात प्रदान करता है0.10–0.20जो अनुनाद प्रवर्धन को सीमित करता हैइनपुट आयाम से 3.0 गुना नीचे-प्रभावी ढंग से विनाशकारी आवर्धन को रोकना जो कि बिना नमी वाले या हल्के से नमी वाले स्प्रिंग सिस्टम के साथ होता है।

मांग वाले वातावरण के लिए हेवी-ड्यूटी निर्माण

JGX-1276D-278B के प्रत्येक घटक को अत्यधिक स्थायित्व के लिए चुना और उपचारित किया गया है:

• तार रस्सी: एसएस304 स्टेनलेस स्टील, 7×19 सही नियमित ले, रा ≤ 0.4 माइक्रोमीटर तक पोस्ट-फॉर्मिंग इलेक्ट्रोपॉलिश। यह सतह फिनिश संक्षारण आरंभ स्थलों को कम करती है और पूर्ण सेवा जीवन के दौरान लगातार अंतर-स्ट्रैंड घर्षण विशेषताओं को सुनिश्चित करती है।
• क्लैंपिंग बार्स: 6061-टी6 एल्यूमीनियम मिश्र धातु, हार्ड एनोडाइज्ड प्रति एमआईएल-ए-8625 टाइप III समकक्ष, एक टिकाऊ, विद्युतीय रूप से गैर-प्रवाहकीय सतह परत प्रदान करता है जो आर्द्र या नमक-युक्त वातावरण में एल्यूमीनियम बार और स्टेनलेस स्टील रस्सी के बीच गैल्वेनिक जंग को रोकता है।

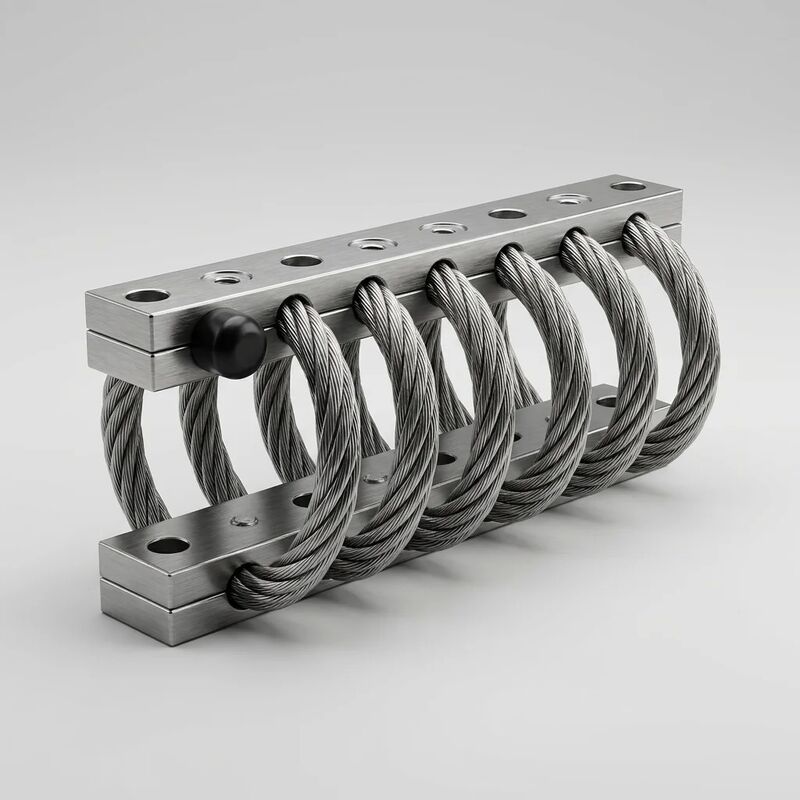

• माउंटिंग इंटरफ़ेस: दोनों बार पर प्रिसिजन-रीमेड Ø8.5 मिमी थ्रू-होल मानक M8 फास्टनरों को स्वीकार करते हैं। सममित बार डिज़ाइन अलगाव प्रदर्शन को प्रभावित किए बिना किसी भी अभिविन्यास - क्षैतिज, ऊर्ध्वाधर या कोण में स्थापना की अनुमति देता है।

पर्यावरणीय लचीलापन डेटा

स्थापना एवं एकीकरण दिशानिर्देश

माउंटिंग ओरिएंटेशन: JGX-1276D-278B संपीड़न, कतरनी, या 45° कैंटेड कॉन्फ़िगरेशन में समान रूप से कार्य करता है। मुख्य रूप से ऊर्ध्वाधर उत्तेजना के अधीन पेलोड के लिए, लंबवत माउंटिंग (संपीड़न मोड) लोड क्षमता को अनुकूलित करता है। महत्वपूर्ण पार्श्व गड़बड़ी वाले अनुप्रयोगों के लिए, 45° कैन्टेड व्यवस्था सभी अक्षों में संतुलित कठोरता प्रदान करती है।

बोल्ट टॉर्क: एम8 ग्रेड 8.8 फास्टनरों का टॉर्क 20-25 एनएम तक है। क्लैंप बल को समान रूप से वितरित करने के लिए माउंटिंग बार के दोनों किनारों पर फ्लैट वॉशर का उपयोग करें। निरंतर कंपन वाले प्रतिष्ठानों के लिए मध्यम-शक्ति थ्रेड लॉकर लागू करें।

मल्टी-माउंट सेटअप: उपकरण रैक और बाड़ों के लिए, एक सममित 4-बिंदु या 6-बिंदु माउंटिंग पैटर्न की सिफारिश की जाती है। इष्टतम अलगाव प्रदर्शन के लिए कुल उपकरण द्रव्यमान को माउंट की संख्या से विभाजित करने पर प्रति आइसोलेटर 2-55 किलोग्राम की सीमा के भीतर आना चाहिए।

अनुशंसित अनुप्रयोग क्षेत्र

मोबाइल संचार आश्रय उपकरण • अपतटीय प्लेटफ़ॉर्म नियंत्रण अलमारियाँ • भारी औद्योगिक मशीनरी ऑपरेटर स्टेशन • जेनरेटर और टरबाइन पैकेजिंग • रेलवे लोकोमोटिव इलेक्ट्रॉनिक्स • खनन ढोना ट्रक निगरानी प्रणाली • प्रसारण और दूरसंचार रिले शेल्टर • खोज और बचाव वाहन पेलोड • पोर्टेबल फील्ड अस्पताल बिजली इकाइयाँ • भूभौतिकीय सर्वेक्षण उपकरण • समुद्री इंजन कक्ष सहायक उपकरण • कोल्ड स्टोरेज गोदाम कन्वेयर ड्राइव

हम आपके विशिष्ट पेलोड, मल्टी-एक्सिस शेकर टेबल परीक्षण रिपोर्ट और कस्टम माउंटिंग बार संशोधनों के लिए लोड-डिफ्लेक्शन लक्षण वर्णन सहित मानार्थ एप्लिकेशन इंजीनियरिंग सहायता प्रदान करते हैं। अपनी अलगाव आवश्यकताओं पर चर्चा करने और मूल्यांकन के लिए एक नमूने का अनुरोध करने के लिए हमारी तकनीकी बिक्री टीम से संपर्क करें।
