JGX-1276D-278B वाइड लोड फ्रीक्वेंसी रेंज चरम वातावरण के लिए ऑल-डायरेक्शन आइसोलेशन वायर रोप वाइब्रेशन आइसोलेटर

JGX-1276D-278B तार रस्सी कंपन अलगावकर्ता ब्रॉडबैंड आवृत्ति प्रतिक्रिया के साथ बहु-अक्ष अलगाव

उत्पाद का अवलोकन

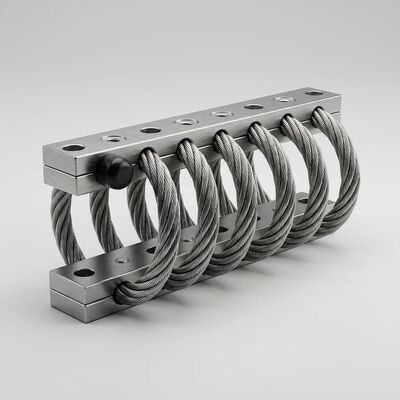

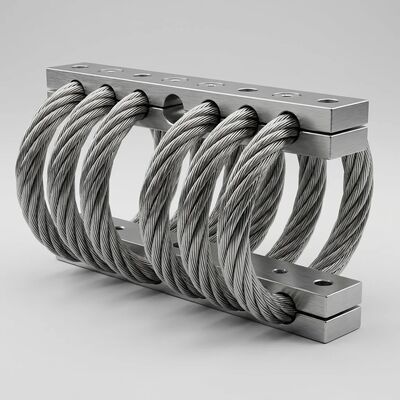

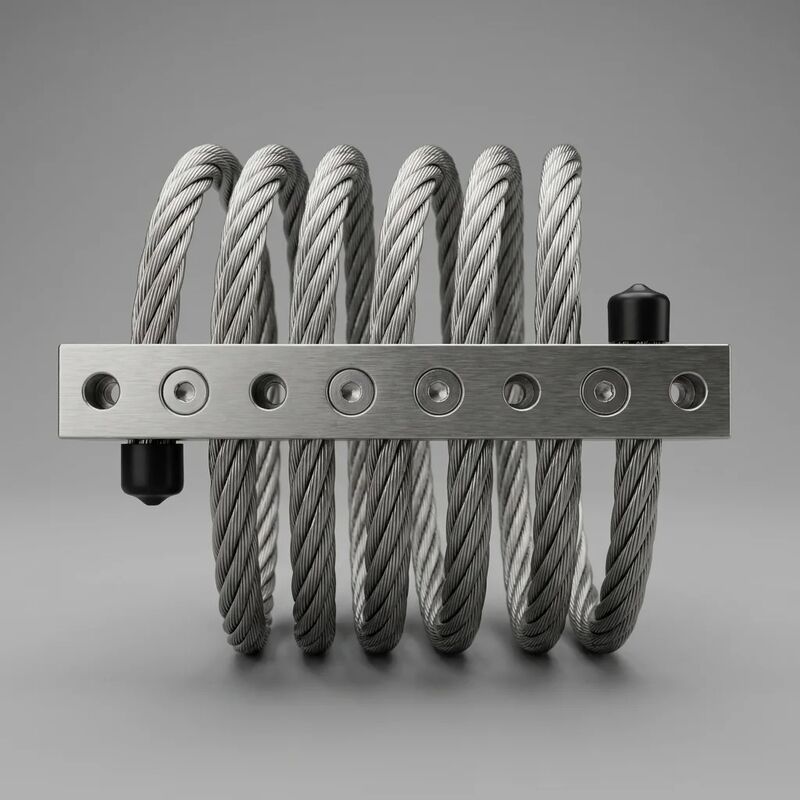

दJGX-1276D-278Bएक हेलिकल घुमावदार स्टेनलेस स्टील तार रस्सी कंपन अलगाव के लिए विशेष रूप से निर्मित हैसभी दिशाओं में गतिशील अलगावएक के पारव्यापक भार और आवृत्ति स्पेक्ट्रम. इसके आठ-लूप SS304 तार रस्सी कोर सटीक-मशीन एल्यूमीनियम मिश्र धातु माउंटिंग सलाखों के बीच सममित clamped है, एक मजबूत सभी धातु अलगाव तत्व है कि विश्वसनीयता से काम करता है बनाने-70°C से +300°Cबिना किसी इलास्टोमेरिक घटक के जो समय के साथ बिगड़ते हैं।

सभी दिशाओं में अलगाव का सिद्धांत

एकल-अक्ष स्प्रिंग या रबर माउंट के विपरीत, JGX-1276D-278B एक हेलिकल तार रस्सी ज्यामिति का उपयोग करता है जो एक ही समय में कंपन को कम करता हैस्वतंत्रता के सभी छह डिग्री: तीन ट्रांसलेशन अक्ष (टेन्शन/कॉम्प्रेशन, दोनों दिशाओं में पार्श्व कतरनी) और तीन रोटेशन अक्ष (रोल, पिच और गिव) ।यह प्रत्येक रस्सी लूप के भीतर व्यक्तिगत तार के तारों के बीच Coulomb घर्षण तंत्र के माध्यम से प्राप्त किया जाता हैजैसे-जैसे गतिशील भार के अधीन अलगावकर्ता विकृत होता है, स्टेनलेस स्टील के तार एक-दूसरे के खिलाफ फिसल जाते हैं,सूखी घर्षण डिम्पिंग के माध्यम से कम ग्रेड थर्मल डिस्पैशन में गतिज कंपन ऊर्जा का रूपांतरण.

व्यापक भार और आवृत्ति कवरेज

प्रत्येक JGX-1276D-278B इकाई एक समर्थन करता हैस्थिर भार सीमा 2 ¢ 55 किलोग्राम, के आसपास केंद्रित एक प्राकृतिक आवृत्ति के साथ5 ¢ 8 हर्ट्जअलगावकर्ता की प्रगतिशील, गैर-रैखिक कठोरता वक्र निम्न आयाम, उच्च आवृत्ति उत्तेजना के तहत नरम अनुपालन प्रदान करती है जबकि उच्च ऊर्जा के झटके आवेगों के तहत प्रगतिशील रूप से कठोर होती है।विशिष्ट डम्पिंग अनुपात0.10 से 0.20, एक अनुनाद प्रवर्धन कारक के साथ नीचे3.0महत्वपूर्ण आवृत्तियों पर समान रबर माउंटों से काफी बेहतर प्रदर्शन करते हुए। 10~2000 हर्ट्ज स्पेक्ट्रम में कंपन प्रसारणशीलता लगातार कम रहती है,इस अलगावकर्ता को संवेदनशील इलेक्ट्रॉनिक पेलोड और सटीक उपकरण के लिए उपयुक्त बनाना.

सामग्री और निर्माण

6.4 मिमी व्यास के SS304 तार रस्सी को सतह माइक्रो-क्रैक को खत्म करने, संक्षारण प्रतिरोध को बढ़ाने के लिए इलेक्ट्रोपोलिशिंग पोस्ट-फॉर्मिंग से गुजरता है,और लाखों लोड चक्रों पर लगातार इंटर-स्ट्रैंड घर्षण बनाए रखेंएल्यूमीनियम मिश्र धातु के क्लैंपिंग बार में M8 माउंटिंग बोल्ट स्वीकार करने वाले सटीक रूप से रिम-थ्रू-होल्स के साथ एनोडाइज्ड सतहें हैं।तनाव राहत गर्मी उपचार हेलिक्स ज्यामिति को स्थिर करने और लंबे समय तक रेंगने से रोकने के लिए रोलिंग के बाद लागू किया जाता है.

चरम परिवेश की क्षमता

सभी धातु निर्माण इलास्टोमेरिक अलगाव के लिए निहित विफलता मोड को समाप्त करता हैः शून्य से नीचे के तापमान पर कोई रबर कठोर नहीं होता है,लंबे समय तक उच्च तापमान के संपर्क में रहने पर नरम या रेंगना नहीं, और कोई ओजोन या यूवी-प्रेरित क्रैकिंग।नमक छिड़काव परीक्षण 500 घंटे से अधिक(ASTM B117 समकक्ष) बिना मापने योग्य अपघटन के, इसे अपतटीय प्रतिष्ठानों, रेगिस्तान संचालन और आर्कटिक तैनाती के लिए उपयुक्त बनाता है। यह आम औद्योगिक रसायनों का भी प्रतिरोधी है,हाइड्रोलिक तरल पदार्थ, और प्रदर्शन में कमी के बिना डीजल ईंधन के संपर्क में।

तकनीकी विनिर्देश

विशिष्ट अनुप्रयोग

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

कस्टम लोड-डिफ्लेक्शन ट्यूनिंग, मल्टी-अक्ष परीक्षण रिपोर्ट, और वॉल्यूम OEM मूल्य निर्धारण के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।हम अनुरोध पर संपन्न तत्व सिमुलेशन परिणामों सहित संचरण वक्र डेटा सहित पूर्ण कंपन विश्लेषण समर्थन प्रदान करते हैं.
