| ब्रांड नाम: | Hoan |
| मॉडल नंबर: | JGX-0958D-149A |
| MOQ: | 10 टुकड़े |
| भुगतान की शर्तें: | टी/टी, एल/सी, पेपैल, वेस्टर्न यूनियन |

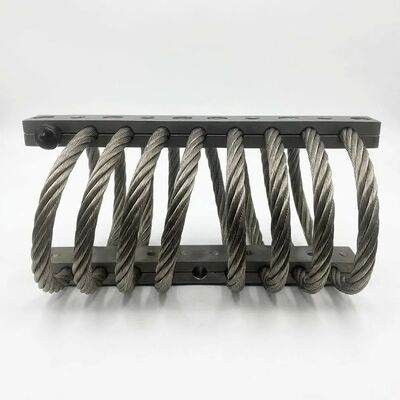

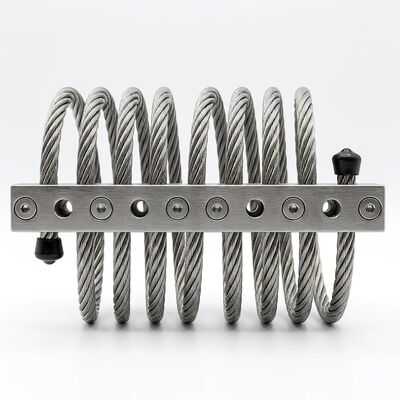

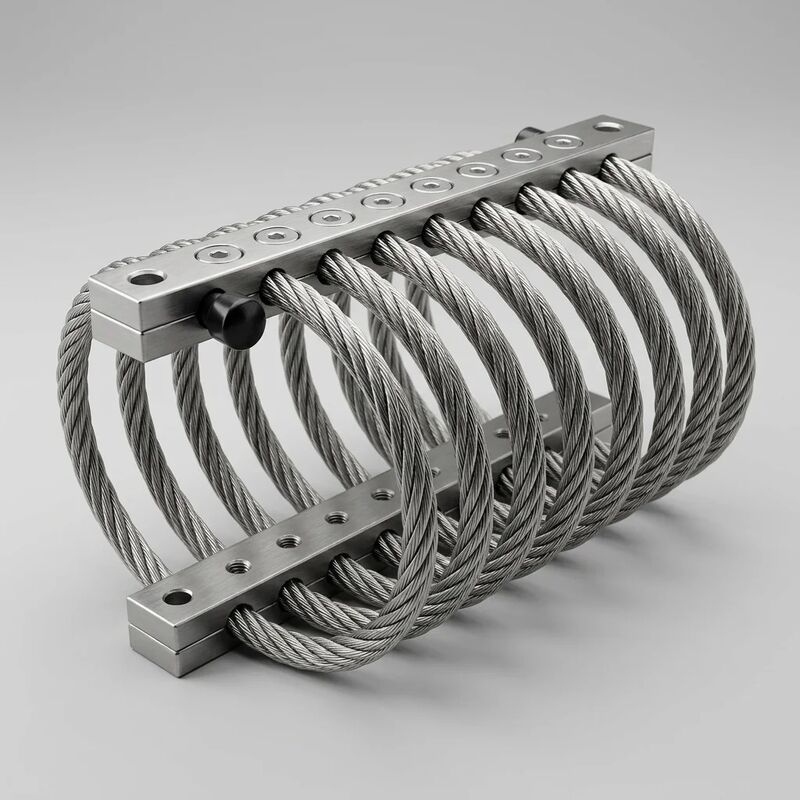

दJGX-0958D-149Aकम प्रोफ़ाइल कॉन्फ़िगरेशन समकालीन उपकरण इंजीनियरिंग में एक महत्वपूर्ण चुनौती को संबोधित करता हैः आक्रामक रूप से सीमित स्थानिक लिफाफे के भीतर पूर्ण स्पेक्ट्रम कंपन अलगाव प्रदान करना।बहु-हेलिकल डिम्पिंग कोर को संरक्षित करते हुए Z-अक्ष प्रोफाइल को कम करने के लिए कॉइल ज्यामिति को फिर से सोचकर, यह संस्करण कॉम्पैक्ट मशीन डिब्बों, यूएवी पेलोड डिब्बों, रोबोटिक्स प्लेटफार्मों के लिए अनुकूलित एक पैकेज में taller isolators के समान attenuation प्रदर्शन प्राप्त करता है,और परिशुद्धता उपकरण चेसिस जहां ऊर्ध्वाधर रिक्ति सेंटीमीटर के बजाय मिलीमीटर में मापा जाता है.
JGX-0958D-149A चार सत्यापित माउंटिंग अभिविन्यास का समर्थन करता है, प्रत्येक उत्पाद डेटाशीट में उपलब्ध प्रलेखित भार-बदलाव विशेषताओं के साथः
| मॉडल | JGX-0958D-149A |
| प्रोफ़ाइल वर्गीकरण | कम प्रोफ़ाइल / स्लिम फॉर्म फैक्टर |
| तार रस्सी कोर | एआईएसआई 316 एल स्टेनलेस स्टील, कोल्ड-ड्राइंग, इलेक्ट्रोपॉलिश |
| तार रस्सी का व्यास | 9.5 मिमी |
| कॉइल की संख्या | 8 कॉइल, बहु-हेलिकल वाइंडिंग |
| क्लैंपिंग बार | 6061-T6 एल्यूमीनियम मिश्र धातु, हार्ड एनोडाइज्ड (प्रकार III) |
| घुड़सवार इंटरफ़ेस | एम10 क्लीयरेंस होल, सममित पैटर्न |
| फास्टनर टॉर्क | 45 N·m (M10, ग्रेड 8.8) |
| स्थापना अभिविन्यास | संपीड़न / उलटा / कतरनी / 45° रोल |
| शमन तंत्र | कुलोन घर्षण + लोचदार हिस्टेरिसिस |
| आवृत्ति सीमा | 10~2000 हर्ट्ज प्रभावी क्षीणन |
| ऑपरेटिंग तापमान | -70°C से +300°C |
| स्थिर भार सीमा | 5×150 किलो (संपीड़न, प्रति माउंट) |
| प्रसारण क्षमता में विचलन | ≤ 5% बनाम मानक प्रोफ़ाइल समकक्ष |
| सतह उपचार | इलेक्ट्रोपॉलिश्ड वायर + हार्ड एनोडाइज्ड बार |
| प्रमाणन | आईएसओ 9001:2015, आईएसओ 10846 |
नहीं. JGX-0958D-149A मानक प्रोफाइल श्रृंखला के समान 9.5 मिमी तार रस्सी व्यास और 8-कोइल विन्यास का उपयोग करता है।भार क्षमता तार व्यास और कॉइल संख्या से निर्धारित होती है न कि कुल अलगाव ऊंचाई सेनिम्न प्रोफ़ाइल पदनाम का तात्पर्य कॉइल पिच ज्यामिति के माध्यम से प्राप्त Z-अक्ष परिधि से है, न कि सामग्री में कमी के माध्यम से।
अपने उपकरण पर प्रमुख कंपन वेक्टर को मापें। यदि उत्तेजना मुख्य रूप से ऊर्ध्वाधर है (जैसे, घूर्णन मशीनरी), संपीड़न माउंटिंग इष्टतम है। क्षैतिज उत्तेजना के लिए (जैसे,घुमावदार कंप्रेसर)हमारी इंजीनियरिंग टीम प्रत्येक माउंटिंग बिंदु के लिए इष्टतम विन्यास की सिफारिश करने के लिए कंपन विश्लेषण डेटा के साथ निः शुल्क आवेदन समीक्षा प्रदान करती है।
हाँ. स्टेप, IGES, और मूल SolidWorks भाग फ़ाइलें JGX-0958D-149A के लिए अनुरोध पर उपलब्ध हैं। प्रत्येक मॉडल में पूर्ण माउंटिंग लिफाफा, बोल्ट रिक्ति क्षेत्रों,और अधिकतम नामित भार के तहत कॉइल विचलन के लिए अनुशंसित रिक्त स्थान. अपने पसंदीदा सीएडी प्रारूप के साथ हमसे संपर्क करें.
प्रत्येक JGX-0958D-149A को शिपमेंट से पहले व्यक्तिगत भार-बदल विशेषता से गुजरना पड़ता है, जिसमें पूर्ण ट्रेसेबिलिटी के लिए सीरियल नंबर द्वारा परीक्षण डेटा संग्रहीत किया जाता है। आईएसओ 9001 के तहत निर्मितः2015 गुणवत्ता प्रबंधन और ISO 10846 ध्वनिक और कंपन मानकों के अनुसार परीक्षण किया.आज ही बोली मांगेंमात्रा मूल्य निर्धारण के लिए, मुफ्त सीएडी मॉडल का उपयोग, और हमारे कंपन इंजीनियरिंग टीम द्वारा एक मुफ्त आवेदन समीक्षा।
