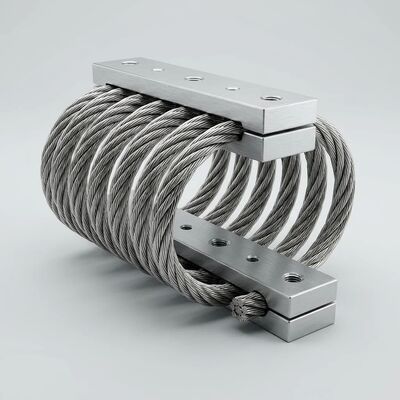

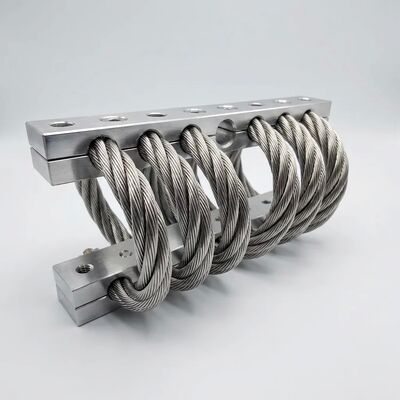

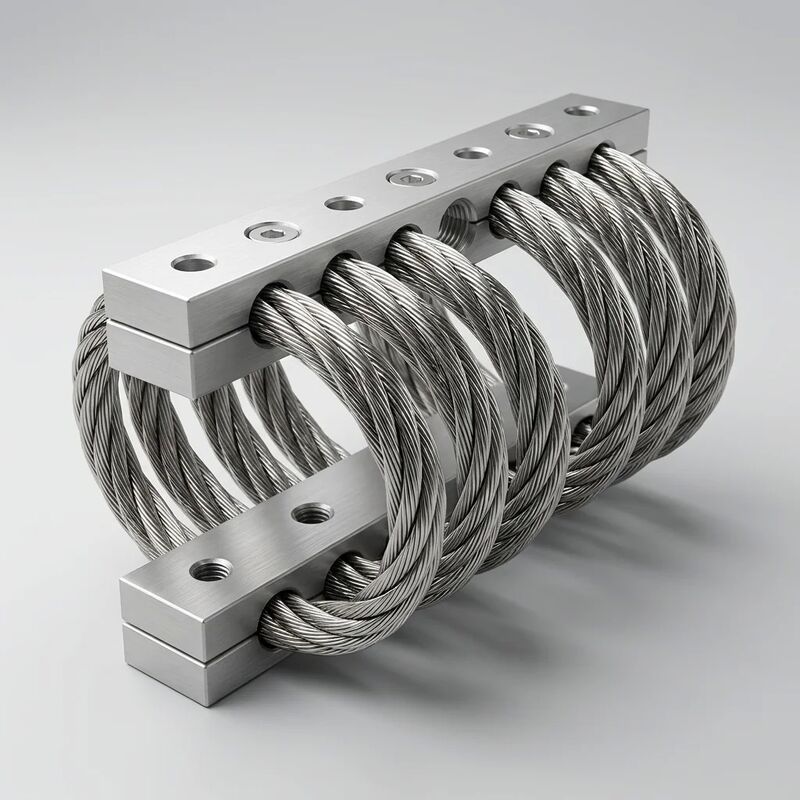

JGX-0956D-110A विफलता-सुरक्षित इंटरलॉकिंग डिजाइन के साथ अनुकूलित पेलोड वायर रस्सी कंपन अलगाव

JGX-0956D-110A ️ विफलता-सुरक्षित इंटरलॉकिंग के साथ उपयोगी भार-अनुकूलित तार रस्सी कंपन अलगाव

दJGX-0956D-110Aकंपन पृथक्करण के लिए एक मौलिक रूप से अलग दृष्टिकोण लेता है। इसके बजाय अपने उपकरण के लिए एक कैटलॉग पृथक्करण फिट करने के लिए पूछने के लिए, पृथक्करण अपने उपकरण फिट करने के लिए इंजीनियर किया जाता है। प्रत्येक इकाई एक के साथ जहाजपेलोड-विशिष्ट कॉइल विन्यासतार व्यास, कॉइल की संख्या, हेलिक्स कोण, और प्रीलोड सब आपके प्रस्तुत वजन, गुरुत्वाकर्षण के केंद्र के निर्देशांक, और उत्तेजना स्पेक्ट्रम से गणना की।मैकेनिकल फेल-सेफ इंटरलॉकसीधे माउंट संरचना में एकीकृत है, यह सुनिश्चित करता है कि यहां तक कि आपदाजनक अधिभार के तहत, पेलोड भौतिक रूप से कैप्चर रहता है।

पेलोड-विशिष्ट ट्यूनिंग कैसे काम करता है

JGX-0956D-110A विन्यास प्रक्रिया में ग्राहक से तीन डेटा इनपुट शामिल हैंः

• उपयोगी भार द्रव्यमान और सीजी स्थानउपकरण का कुल भार और माउंटिंग प्लेन के सापेक्ष गुरुत्वाकर्षण केंद्र के x, y, z निर्देशांक;यह प्रति अलगावकर्ता स्थैतिक भार और एक बहु बिंदु निलंबन भर में आवश्यक कठोरता वितरण निर्धारित करता है
• उत्तेजना आवृत्ति बैंडउपकरण द्वारा उत्पन्न या प्राप्त की जाने वाली प्रमुख कंपन आवृत्तियाँ;तब पृथककर्ता प्राकृतिक आवृत्ति को कम से कम √2 सबसे कम उत्तेजना आवृत्ति से नीचे रखा जाता है ताकि एक से कम संचरण प्राप्त हो सके।
• माउंटिंग बोल्ट पैटर्न और लिफाफे के प्रतिबंधबॉल सर्कल व्यास या आयताकार ग्रिड, धागा आकार, उपलब्ध रिक्ति ऊंचाई और किसी भी आसन्न बाधाओं कि अलगाव के पदचिह्न को सीमित

इन इनपुटों से, कॉइल ज्यामिति को स्थान देने के लिए गणना की हैप्राकृतिक आवृत्ति 6 ¢ 14 हर्ट्ज बैंड मेंके एक स्थिर विक्षोभ के साथ3°18 मिमीनिर्दिष्ट पेलोड पर। परिणामी प्रणाली अलगाव दक्षता प्रदान करती हैअनुनाद पर ≥ 85%सभी तीन अनुवाद अक्षों के माध्यम से।

विफलता-सुरक्षित इंटरलॉकिंगः ज्यामिति द्वारा सुरक्षा, टॉर्क द्वारा नहीं

अधिकांश कंपन माउंट एक ढीला बोल्ट, एक stripped धागा, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरल, एक बंद बैरलया एक अनदेखी टोक़ जांच के परिणामस्वरूप उपकरण का विच्छेदन हो सकता है, वाहन पर लगाए गए सिस्टम, या कोई भी अनुप्रयोग जहां गिरा हुआ पेलोड कर्मियों या आसन्न मशीनरी को खतरे में डालता है।

JGX-0956D-110A एक के साथ इस को संबोधित करता हैपॉजिटिव-लॉक डबल-बार इंटरलॉकिंग तंत्र:

• ज्यामितीय कैप्चरदो कठोर स्टेनलेस स्टील इंटरलॉक बार आधार प्लेट और पेलोड ब्रैकेट दोनों में मशीनीकृत स्लॉट के माध्यम से गुजरते हैं; एक बार इकट्ठा,सभी माउंटिंग बोल्ट पूरी तरह से हटाए जाने पर भी बार भौतिक रूप से पेलोड को रोकते हैं
• अतिभार यात्रा सीमा✓ इंटरलॉक बार भी हार्ड स्टॉप के रूप में कार्य करते हैं, अधिकतम संपीड़न और तन्यता विचलन को डिजाइन की गई सुरक्षित सीमा तक सीमित करते हैं,नामित भार से अधिक के झटके के दौरान कॉइल प्लास्टिक विरूपण को रोकना
• दृश्य सुरक्षा की पुष्टिप्रत्येक इंटरलॉक बार में मशीनीकृत एक संदर्भ ग्रूव एक चालू/नहीं चालू दृश्य संकेतक प्रदान करता है; यदि ग्रूव ब्रैकेट चेहरे से परे दिखाई देता है,आइसोलेटर में ओवर-ट्रैवल घटना हुई है और इसका निरीक्षण किया जाना चाहिए
• शून्य अतिरिक्त रखरखाव✓ इंटरलॉकिंग तंत्र में आइसोलेटर कॉइल के अलावा कोई चलती भाग नहीं है; कोई पिन, लॉक, स्प्रिंग्स या पहनने की सतहें नहीं हैं जिन्हें आवधिक स्नेहन या प्रतिस्थापन की आवश्यकता होती है

विश्वसनीय प्रणाली डिजाइन के लिए पूर्वानुमानित प्रदर्शन और रैखिकता

उत्पादन JGX-0956D-110A इकाइयों में सत्यापन डेटा एकलोड-डिफ्लेक्शन रैखिकता विचलन ≤ ± 5%1.800 किलोग्राम के पूर्ण नामित भार सीमा के पार यह लगभग रैखिक व्यवहार हेलिकल तार रस्सी ज्यामिति का एक सीधा परिणाम हैः इलास्टोमर्स के विपरीत जो मुलिन प्रभाव प्रदर्शित करते हैं, पेन प्रभाव,और मजबूत आयाम निर्भरता, स्टेनलेस स्टील कॉइल उत्तेजना इतिहास के बावजूद लगातार कठोरता बनाए रखता है।

प्रणाली डिजाइनरों के लिए, पूर्वानुमान योग्य रैखिकता का अर्थ हैः

• सरलीकृत एफईए मॉडलिंग✓ पृथक को एक रैखिक स्प्रिंग-डम्पर तत्व के रूप में गैर-रैखिक सामग्री सबरूटीन या पुनरावर्ती अभिसरण जांच के बिना दर्शाया जा सकता है
• बहु-अक्ष पूर्वानुमानएक-अक्षीय परीक्षण से प्राप्त 3-अक्षीय कठोरता मैट्रिक्स सभी लोडिंग दिशाओं के लिए मान्य है, जिससे 6-डीओएफ प्रणाली का सटीक अनुकरण संभव है
• बैच-टू-बैच दोहराव✓ वर्षो बाद आदेशित प्रतिस्थापन अलगावकर्ता एक ही पेलोड विनिर्देश के साथ सहिष्णुता के भीतर मूल सेट से मेल खाएंगे, जिससे स्थापना को फिर से समायोजित करने या फिर से शिम करने की आवश्यकता समाप्त हो जाएगी

तकनीकी विनिर्देश

जहां पेलोड टेलरिंग और सेफ्टी इंटरलॉक सबसे ज्यादा मायने रखते हैं

• ऊपरी लिफ्ट और क्रेन केबिन∙ विफलता-सुरक्षित इंटरलॉकिंग तब नहीं हो सकती है जब गिरने वाला पेलोड नीचे के कर्मियों को मार देगा;पेलोड-विशिष्ट ट्यूनिंग यह सुनिश्चित करती है कि केबिन की सवारी की गुणवत्ता पूरे लिफ्ट स्पीड रेंज में ऑपरेटर आराम के मानकों को पूरा करती है
• इंजन और ट्रांसमिशन के परीक्षण स्टैंडप्रत्येक इंजन वैरिएंट में अलग-अलग द्रव्यमान और सीजी होता है।कस्टम-ट्यून किए गए अलगावकर्ता स्वीप परीक्षणों के दौरान अनुनाद पार को रोकते हैं जबकि इंटरलॉक उच्च आरपीएम पर माउंट विफलता के खिलाफ एक कठिन सुरक्षा बाधा प्रदान करता है
• सटीक निर्देशांक मापने की मशीनें (CMM)पूर्वानुमानित रैखिक कठोरता कंपन अलगाव हस्तांतरण समारोह को माप अनिश्चितता बजट में शामिल करने की अनुमति देती है।पेलोड ट्यूनिंग स्थानों प्राकृतिक आवृत्ति अच्छी तरह से तल पर ले जाने वाले गड़बड़ी से नीचे
• मोबाइल जनरेटर और कंप्रेसर ट्रेलर✓ इंटरलॉकिंग डिजाइन सड़क परिवहन की सुरक्षा सुनिश्चित करता है; कस्टम ट्यूनिंग प्रत्येक ट्रेलर कॉन्फ़िगरेशन के विशिष्ट स्किड वजन और सीजी के लिए खाता है
• अर्धचालक लिथोग्राफी और वेफर निरीक्षण उपकरणसूक्ष्म-माइक्रोन स्थितिकरण सटीकता के लिए दस्तावेज, दोहराए जाने योग्य कठोरता विशेषताओं के साथ अलगाव सलाखों की आवश्यकता होती है।JGX-0956D-110A स्वच्छ कक्ष योग्यता के लिए आवश्यक रैखिकता और बैच स्थिरता प्रदान करता है

एक पेलोड-विशिष्ट JGX-0956D-110A विन्यास शुरू करने के लिए, अपने उपकरण वजन, CG स्थान, प्रमुख उत्तेजना आवृत्तियों, और बोल्ट पैटर्न ड्राइंग प्रदान करें।हमारे अनुप्रयोग इंजीनियरों 48 घंटे के भीतर एक अनुकूलित विनिर्देश शीट और 3 डी चरण मॉडल वापस आ जाएगी.
