JGX-0480D-75A वायर रोप वाइब्रेशन आइसोलेटर नॉन-लीनियर स्मूथिंग शॉक एटेनुएशन मेंटेनेंस-फ्री लॉन्ग लाइफस्पैन

JGX-0480D-75A वायर रोप वाइब्रेशन आइसोलेटर - सिद्ध शॉक क्षीणन के साथ रखरखाव-मुक्त लंबा जीवनकाल

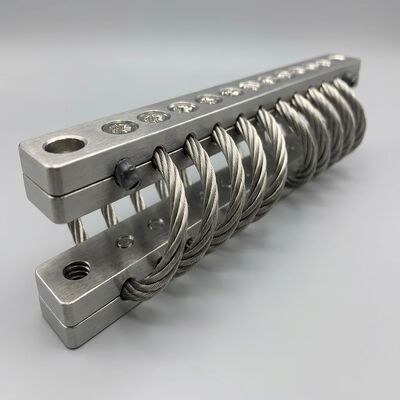

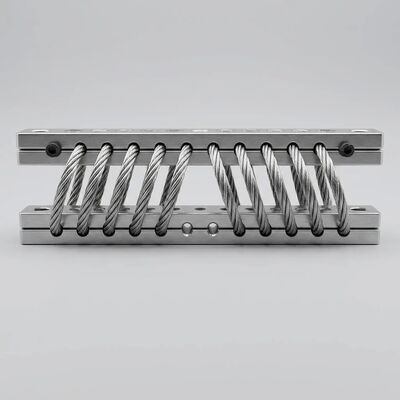

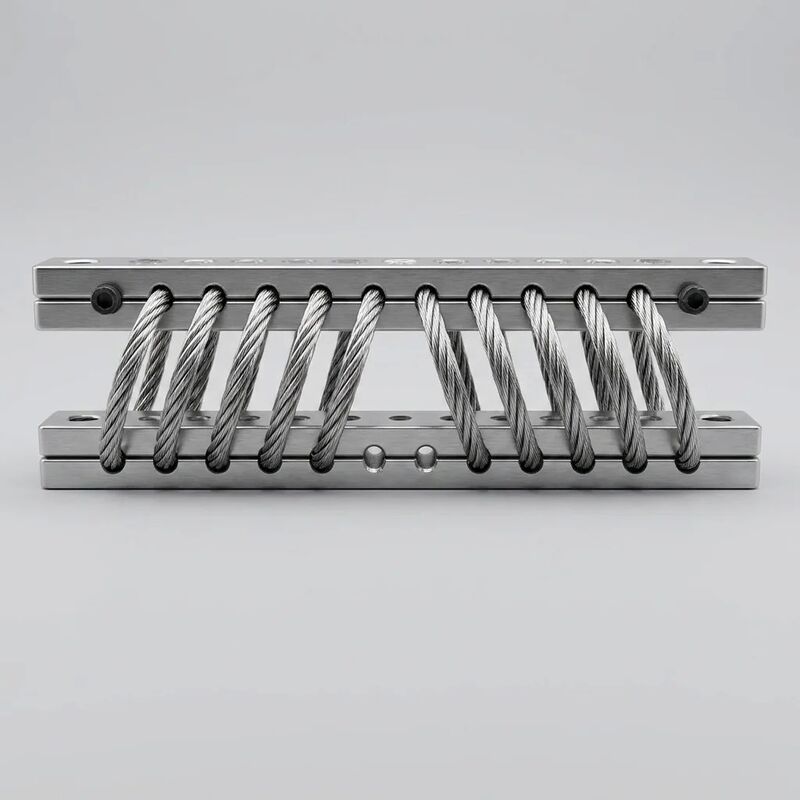

JGX-0480D-75A वायर रस्सी कंपन आइसोलेटरएक साथ लाता हैगैर-रेखीय आघात क्षीणन प्रौद्योगिकीऔर एरखरखाव-मुक्त ऑल-मेटल आर्किटेक्चरसबसे अधिक मांग वाले औद्योगिक प्रतिष्ठानों के लिए पूर्वानुमानित, दीर्घकालिक कंपन नियंत्रण प्रदान करना। विरुद्ध मान्य किया गयाएमआईएल-एसटीडी-810एच(पर्यावरण इंजीनियरिंग विचार) औरएमआईएल-एसटीडी-167-1ए(शिपबोर्ड उपकरण के यांत्रिक कंपन) परीक्षण प्रोटोकॉल, यह आइसोलेटर मिशन-महत्वपूर्ण उपकरण सुरक्षा के लिए आवश्यक संरचनात्मक अखंडता और प्रदर्शन स्थिरता को प्रदर्शित करता है जहां रखरखाव पहुंच सीमित है और परिचालन विश्वसनीयता सर्वोपरि है।

नॉन-लीनियर स्मूथिंग और शॉक क्षीणन

• अनुकूली कठोरता प्रतिक्रिया:8-कुंडलीय पेचदार तार रस्सी ज्यामिति उत्पन्न करती हैजानबूझकर गैर-रैखिक बल-विस्थापन वक्र. सामान्य ऑपरेटिंग रेंज (रेटेड विक्षेपण का 0-70%) में, कठोरता जानबूझकर कम और प्रगतिशील है, जो उत्कृष्ट निरंतर कंपन अलगाव प्रदान करती है। 70% विक्षेपण से ऊपर, ज्यामितीय कठोरता प्रभाव सक्रिय होता है, वितरित होता हैनियंत्रित ऊर्जा अवशोषणजो कठोर तलहटी को रोकता है और झटके की घटनाओं के दौरान चरम संचारित बल को सीमित करता है।
• विस्थापन आनुपातिकता के साथ कूलम्ब अवमंदन:7×19 IWRC निर्माण में अंतर-तार घर्षण नमी उत्पन्न करता है जो विस्थापन आयाम के साथ बढ़ता है। यहस्व-विनियमन तंत्रबेहतर उच्च-आवृत्ति अलगाव के लिए छोटे-आयाम स्थिर-अवस्था कंपन के दौरान कम भिगोना (ζ ≈ 0.05) प्रदान करता है, और तेजी से ऊर्जा अपव्यय के लिए बड़े-आयाम वाले क्षणिक झटके के दौरान उच्च भिगोना (ζ ≈ 0.20) प्रदान करता है।
• शॉक पल्स क्षीणन:मापित आघात संप्रेषणीयता परीक्षण प्रदर्शित करते हैंचरम त्वरण में 85% तक की कमी15 ग्राम अर्ध-साइन इनपुट पल्स (11 एमएस अवधि) पर, झटके की घटना के बाद नगण्य अवशिष्ट विस्थापन के साथ। तार रस्सी असेंबली स्थायी सेट के बिना अपनी संतुलन स्थिति में लौट आती है, अगले सदमे चक्र के लिए तैयार होती है।

रखरखाव-मुक्त लंबा जीवनकाल

• शून्य अनुसूचित सेवा अंतराल:रबर, पॉलिमर, या तरल तत्वों की पूर्ण अनुपस्थिति पारंपरिक आइसोलेटर प्रतिस्थापन शेड्यूल को संचालित करने वाले हर खराब होने वाले तंत्र को समाप्त कर देती है। वहाँ हैचिकनाई करने, रिटोर्क करने, दरारों का निरीक्षण करने या बदलने के लिए कुछ भी नहींसंपूर्ण रेटेड >10&sup7; चक्र थकान जीवन.
• 15-वर्षीय डिज़ाइन जीवन बेसलाइन:संयुक्त थर्मल साइक्लिंग (-60 डिग्री सेल्सियस से + 200 डिग्री सेल्सियस), नमक कोहरे के संपर्क और मैकेनिकल साइक्लिंग के तहत त्वरित जीवन परीक्षण प्रदर्शित करता हैकोई मापने योग्य गिरावट नहीं15-वर्षीय सेवा प्रदर्शन के बाद लोड-विक्षेपण विशेषताओं या अवमंदन प्रदर्शन में। इलेक्ट्रोपॉलिश की गई SS304 सतह गड्ढे, तनाव संक्षारण क्रैकिंग या इंटरग्रेनुलर हमले से मुक्त रहती है।
• स्थापना सरलता:एम12 × 1.75 थ्रेडेड स्टड के माध्यम से सिंगल-बोल्ट माउंटिंग के लिए किसी शिमिंग, संरेखण फिक्स्चर या प्रीलोड समायोजन की आवश्यकता नहीं होती है। आइसोलेटर स्थैतिक उपकरण भार के तहत स्व-केंद्र होता है और तुरंत कमीशनिंग या ब्रेक-इन प्रक्रियाओं के बिना डिजाइन-आशय अलगाव प्रदान करना शुरू कर देता है।

एमआईएल-एसटीडी अनुरूप सत्यापन

• MIL-STD-810H अनुपालन:JGX-0480D-75A का परीक्षण MIL-STD-810H की विधि 514.8 (कंपन) और विधि 516.8 (शॉक) के तहत किया गया है, जो निर्दिष्ट आवृत्ति और आयाम श्रेणियों में लगातार अलगाव प्रदर्शन प्रदर्शित करता है। विधि 501.7 (उच्च तापमान) और विधि 502.7 (निम्न तापमान) के अनुसार तापमान एक्सपोज़र प्रदर्शन में गिरावट के बिना -60 डिग्री सेल्सियस से +200 डिग्री सेल्सियस तक परिचालन क्षमता की पुष्टि करता है।
• एमआईएल-एसटीडी-167-1ए अनुपालन:टाइप I कंपन परीक्षण (जहाज उपकरण का पर्यावरणीय कंपन) 4-50 हर्ट्ज आवृत्ति रेंज में संरचना-जनित कंपन से उपकरण की रक्षा करने के लिए आइसोलेटर की क्षमता को मान्य करता है, रेटेड लोड पर पूरे परीक्षण स्पेक्ट्रम में 2.0 से नीचे मापी गई संप्रेषणीयता के साथ।
• नमक कोहरा संक्षारण मान्यता:प्रति एएसटीएम बी117 500 घंटे से अधिक तटस्थ नमक स्प्रे एक्सपोज़र, एसएस304 तार रस्सी या रिटेनिंग बार पर कोई लाल जंग नहीं बनता है, जो समुद्री, अपतटीय और तटीय औद्योगिक वातावरण के लिए उपयुक्तता की पुष्टि करता है।

तकनीकी निर्देश

लक्ष्य अनुप्रयोग

• शिपबोर्ड और अपतटीय उपकरण:पंप, वेंटिलेशन पंखे, नियंत्रण कैबिनेट और सहायक मशीनरी को वाणिज्यिक जहाजों, अपतटीय प्लेटफार्मों और फ्लोटिंग उत्पादन सुविधाओं पर पतवार-संचारित कंपन और लहर-प्रेरित झटके से बचाता है। MIL-STD-167-1A परीक्षण 4-50 हर्ट्ज शिपबोर्ड कंपन वातावरण में प्रदर्शन को मान्य करता है।
• औद्योगिक आपातकालीन एवं स्टैंडबाय सिस्टम:फायर पंप पैकेज, आपातकालीन जनरेटर सेट और निर्बाध बिजली आपूर्ति (यूपीएस) प्रणालियों को अलग करता है जहां रखरखाव अव्यावहारिक है और उपकरण को बिना शर्त वातावरण में वर्षों के स्टैंडबाय के बाद विश्वसनीय रूप से शुरू करना होगा।
• भारी मोबाइल उपकरण:निर्माण मशीनरी, कृषि हार्वेस्टर और निरंतर झटके और कंपन की स्थिति में काम करने वाले सामग्री हैंडलिंग वाहनों पर ऑपरेटर केबिन माउंट, इलेक्ट्रॉनिक नियंत्रण बाड़ों और हाइड्रोलिक सिस्टम घटकों के लिए कंपन अलगाव प्रदान करता है।
• प्रोसेस प्लांट क्रिटिकल मशीनरी:सतत-प्रक्रिया रासायनिक, फार्मास्युटिकल और खाद्य प्रसंस्करण सुविधाओं में टरबाइन-चालित पंप, उच्च गति वाले सेंट्रीफ्यूज और सटीक मीटरिंग उपकरण की सुरक्षा करता है, जहां अनियोजित डाउनटाइम गंभीर उत्पादन और सुरक्षा निहितार्थ रखता है।
• भूकंपीय निरोधक अनुप्रयोग:गैर-रैखिक कठोरता विशेषता सामान्य ऑपरेशन के दौरान प्रभावी अलगाव प्रदान करती है जबकि प्रगतिशील कठोरता भूकंपीय घटनाओं के दौरान उपकरण विस्थापन को सीमित करती है, अलग-अलग स्नबर्स या सीमा स्टॉप के बिना अंतर्निहित भूकंपीय संयम प्रदान करती है।
• परिवहन अवसंरचना उपकरण:रेलवे सिग्नलिंग कैबिनेट, सुरंग वेंटिलेशन फैन मोटर्स, पुल विस्तार संयुक्त निगरानी उपकरण और यातायात प्रबंधन प्रणाली इलेक्ट्रॉनिक्स को निरंतर यातायात-प्रेरित कंपन और थर्मल विस्तार चक्र से अलग करता है।

ईसीईआर गुणवत्ता प्रतिबद्धता:प्रत्येक JGX-0480D-75A को ISO 9001:2015 के तहत व्यक्तिगत लॉट ट्रैसेबिलिटी और परीक्षण दस्तावेज़ीकरण के साथ निर्मित किया गया है। हम प्रदाननिःशुल्क अनुप्रयोग इंजीनियरिंग समर्थनजिसमें लोड चयन गणना, ट्रांसमिसिबिलिटी कर्व जेनरेशन और 3डी सीएडी एकीकरण सहायता शामिल है।हमसे अभी संपर्क करेंआपकी विशिष्ट शॉक और कंपन अलगाव आवश्यकताओं पर चर्चा करने, परीक्षण रिपोर्ट का अनुरोध करने, या लीड टाइम पुष्टिकरण के साथ प्रतिस्पर्धी वॉल्यूम कोटेशन प्राप्त करने के लिए।
