JGX-0480D-75A वायर रोप वाइब्रेशन आइसोलेटर 100% मेटल कंस्ट्रक्शन जीरो एजिंग एक साथ मल्टी-एक्सिस आइसोलेशन

JGX-0480D-75A वायर रोप वाइब्रेशन आइसोलेटर - जीरो एजिंग डिग्रेडेशन के साथ 100% धातु निर्माण

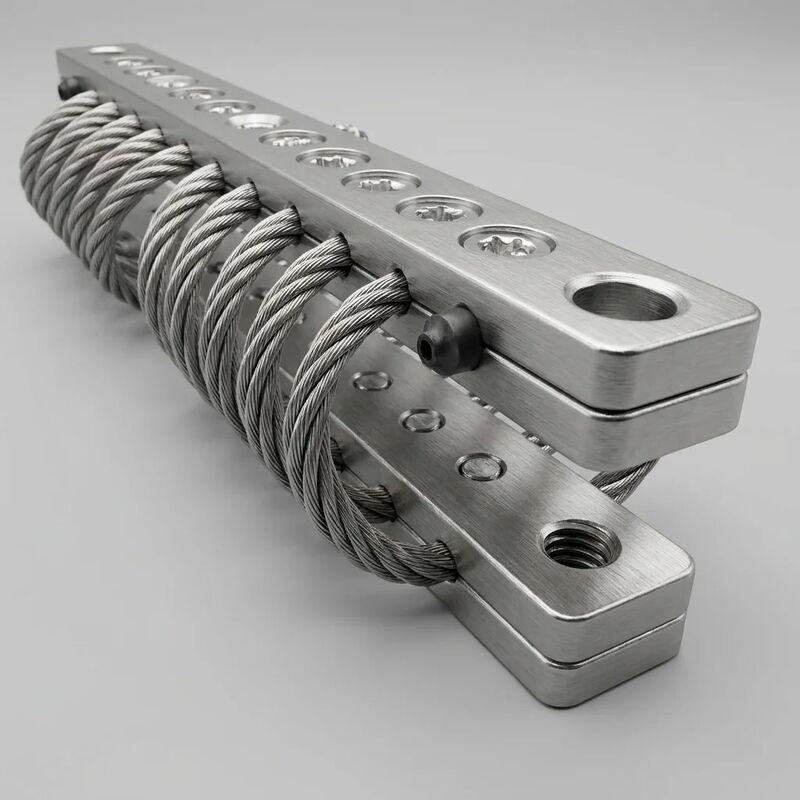

JGX-0480D-75A वायर रस्सी कंपन आइसोलेटरएक मौलिक डिजाइन सिद्धांत के आसपास इंजीनियर किया गया है:हर उस घटक को हटा दें जो समय के साथ पुराना हो सकता है, खराब हो सकता है या बह सकता है. रबर, पॉलीयूरेथेन, सिलिकॉन, या तरल पदार्थ से भरे तत्वों को शामिल करने वाले पारंपरिक कंपन आइसोलेटर्स के विपरीत, यह आइसोलेटर उपयोग करता है100% धातु निर्माणसंपूर्ण—7×19 IWRC निर्माण के साथ स्टेनलेस स्टील 304 तार रस्सी, SS304 रिटेनिंग बार, और हाइड्रॉलिक रूप से क्रिम्प्ड एल्यूमीनियम मिश्र धातु क्लैंप। परिणाम एक अलगाव समाधान है जो वितरित करता हैपहले दिन और दस हजार दिन पर समान कंपन नियंत्रण विशेषताएँ, भौतिक उम्र बढ़ने के कारण शून्य प्रदर्शन बहाव के साथ।

100% धातु निर्माण: जीरो-एजिंग लाभ

• कोई इलास्टोमेर क्षरण तंत्र नहीं:रबर और पॉलीयूरेथेन माउंट अनिवार्य रूप से ओजोन क्रैकिंग, यूवी उत्सर्जन, थर्मल ऑक्सीकरण, संपीड़न सेट और प्लास्टिसाइज़र माइग्रेशन से पीड़ित होते हैं। JGX-0480D-75A डिजाइन द्वारा सभी पांच विफलता मोड को समाप्त कर देता है, जिससे एक सत्य प्राप्त होता हैफ़िट-एण्ड-फ़ॉरगेट इंस्टालेशनबिना किसी निर्धारित प्रतिस्थापन अंतराल के।
• दशकों से लगातार कठोरता:इलास्टोमेरिक आइसोलेटर आमतौर पर क्रॉस-लिंकिंग और सख्त होने के कारण 5 वर्षों में 15-30% कठोरता में वृद्धि प्रदर्शित करते हैं। ऑल-मेटल JGX-0480D-75A इसका रखरखाव करता है±3% सहनशीलता के भीतर भार-विक्षेपण वक्रइसके पूरे >10&sup7; चक्र डिजाइन जीवन, त्वरित उम्र बढ़ने सहसंबंध अध्ययन के माध्यम से सत्यापित।
• कोई शीत प्रवाह या रेंगना विरूपण नहीं:पॉलिमर-आधारित माउंट के विपरीत, जो निरंतर स्थैतिक भार के तहत उत्तरोत्तर विकृत होते हैं, SS304 तार रस्सी असेंबली नगण्य रेंगना प्रदर्शित करती है (<0.1 मिमी स्थायी सेटरेटेड संपीड़न भार पर 1,000 घंटे के बाद), उपकरण संरेखण और बढ़ते ज्यामिति को संरक्षित करना।

एक साथ मल्टी-एक्सिस अलगाव

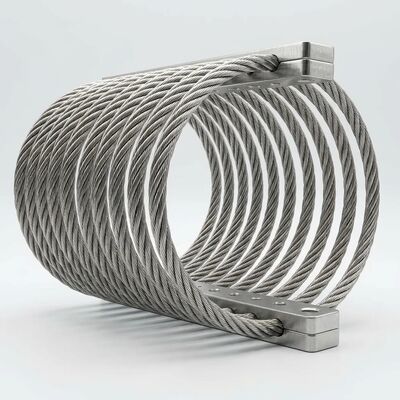

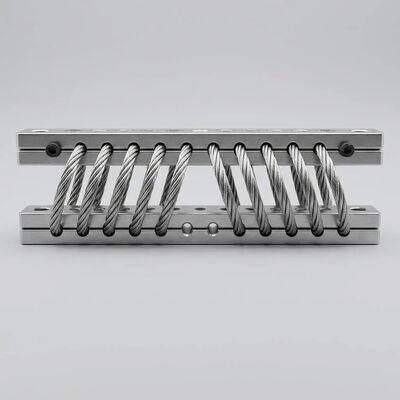

• 8-कुण्डल पेचदार विन्यास:4.8 मिमी तार रस्सी व्यास के साथ अनुकूलित 8-कॉइल ज्यामिति प्रदान करता हैस्वतंत्रता की सभी छह डिग्री में संतुलित कठोरता(3 ट्रांसलेशनल + 3 रोटेशनल), एकल आइसोलेटर मॉडल को अलग-अलग अक्षीय और पार्श्व माउंट की आवश्यकता के बिना जटिल बहु-दिशात्मक कंपन इनपुट को संभालने में सक्षम बनाता है।
• प्रगतिशील भार-विक्षेपण प्रतिक्रिया:प्रत्येक कुंडल समग्र बल-विस्थापन विशेषता में स्वतंत्र रूप से योगदान देता है। छोटे-आयाम वाले कंपन के तहत, कॉइल उत्कृष्ट अलगाव के लिए कम गतिशील कठोरता के साथ प्रतिक्रिया करते हैं। शॉक लोडिंग के तहत, अंतर-तार घर्षण और ज्यामितीय कठोरता प्रदान करने के लिए संयोजित होती हैप्रगतिशील ऊर्जा अवशोषणबिना किसी बॉटमिंग या हार्ड स्टॉप के।

नॉन-लीनियर स्मूथिंग और शॉक क्षीणन

• आयाम-निर्भर भिगोना:7×19 फंसे हुए तार रस्सी में निहित कूलम्ब घर्षण तंत्र उत्पन्न होता हैविस्थापन आयाम के समानुपाती अवमंदन. छोटे-आयाम वाले निरंतर कंपन में कम भिगोना (90% से ऊपर अलगाव दक्षता बनाए रखना) दिखाई देता है, जबकि बड़े-आयाम वाले झटके की घटनाएं उच्च भिगोना (तीव्र ऊर्जा अपव्यय, गुंजयमान प्रवर्धन को रोकना) को सक्रिय करती हैं।
• नरम से कठोर कठोरता संक्रमण:पेचदार ज्यामिति एक प्रदान करती हैगैर-रैखिक कठोरता वक्रयह सामान्य ऑपरेटिंग रेंज में जानबूझकर नरम है और रेटेड विक्षेपण के 70% से अधिक धीरे-धीरे कठोर हो जाता है। यह विशेषता अचानक कठोरता में वृद्धि (सख्त स्प्रिंग प्रभाव) को रोकती है जो रैखिक स्प्रिंग माउंट में आवृत्ति बदलाव और अलगाव के नुकसान का कारण बन सकती है।

तकनीकी निर्देश

औद्योगिक अनुप्रयोग

• भारी औद्योगिक कंप्रेसर पैकेज:पेट्रोकेमिकल, प्राकृतिक गैस प्रसंस्करण और वायु पृथक्करण संयंत्रों में बड़े पारस्परिक और केन्द्रापसारक कंप्रेसर स्किड्स (50-500 किलोवाट) को अलग करता है जहां बढ़ते प्रतिस्थापन पहुंच मुश्किल और महंगी है।
• विद्युत उत्पादन उपकरण:50 केवीए से 1,000 केवीए तक के डीजल और गैस इंजन जनरेटर सेट के लिए आजीवन कंपन अलगाव प्रदान करता है, रेडिएटर असेंबली, अल्टरनेटर बीयरिंग और नियंत्रण प्रणालियों को इंजन-प्रेरित कंपन थकान से बचाता है।
• समुद्री प्रणोदन सहायक प्रणालियाँ:इंजन कक्षों में पंप सेट, हीट एक्सचेंजर्स, ईंधन विभाजक और कंप्रेसर इकाइयों को अलग करता है जहां नमक से भरी नमी पारंपरिक इलास्टोमेरिक माउंट को तेजी से नष्ट कर देती है - ऑल-मेटल डिज़ाइन अंतर्निहित संक्षारण प्रतिरक्षा प्रदान करता है।
• खनन कन्वेयर ड्राइव स्टेशन:स्थानांतरण बिंदुओं पर सामग्री के प्रभाव से निरंतर बेल्ट कंपन और आंतरायिक झटके भार के संयोजन को संभालता है, न्यूनतम रखरखाव पहुंच के साथ दूरस्थ संचालन में ड्राइव संरेखण बनाए रखता है।
• स्टील मिल और भारी फोर्जिंग उपकरण:फोर्जिंग हथौड़ों, रोलिंग मिलों और इलेक्ट्रिक आर्क भट्टियों से सटे हाइड्रोलिक पावर इकाइयों, इलेक्ट्रिकल कंट्रोल कैबिनेट और इंस्ट्रुमेंटेशन पैनल की सुरक्षा करता है जहां सदमे की तीव्रता 10 ग्राम से अधिक होती है।

ईसीईआर विनिर्माण लाभ:प्रत्येक JGX-0480D-75A को व्यक्तिगत लोड-विक्षेपण वक्र सत्यापन के साथ ISO 9001:2015 प्रमाणित प्रक्रियाओं के तहत उत्पादित किया जाता है। हमारी इंजीनियरिंग टीम निःशुल्क प्रदान करती हैमोडल विश्लेषण और संप्रेषणीयता भविष्यवाणीआपके विशिष्ट उपकरण मापदंडों के लिए।आज ही हमसे संपर्क करेंतकनीकी डेटाशीट, 3D STEP मॉडल या OEM वॉल्यूम मूल्य निर्धारण के लिए।
