JGX-0400D-37A वायर रोप वाइब्रेशन आइसोलेटर सुपीरियर शॉक कंट्रोल टिकाऊ संक्षारण प्रतिरोधी डिज़ाइन

JGX-0400D-37A वायर रोप वाइब्रेशन आइसोलेटर - सुपीरियर शॉक और वाइब्रेशन कंट्रोल के लिए उन्नत इंजीनियरिंग

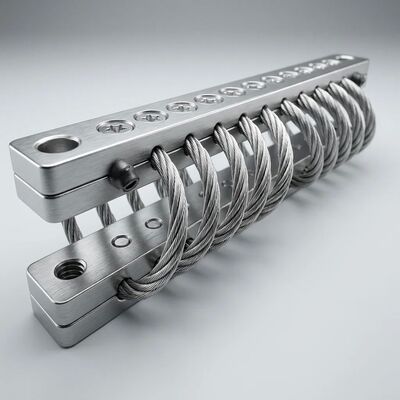

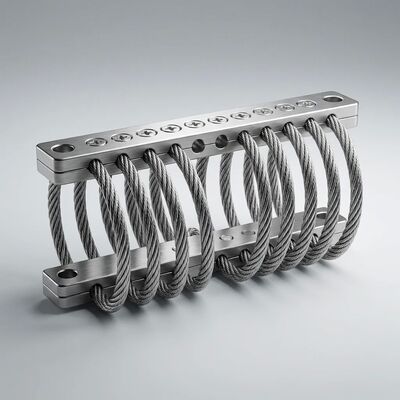

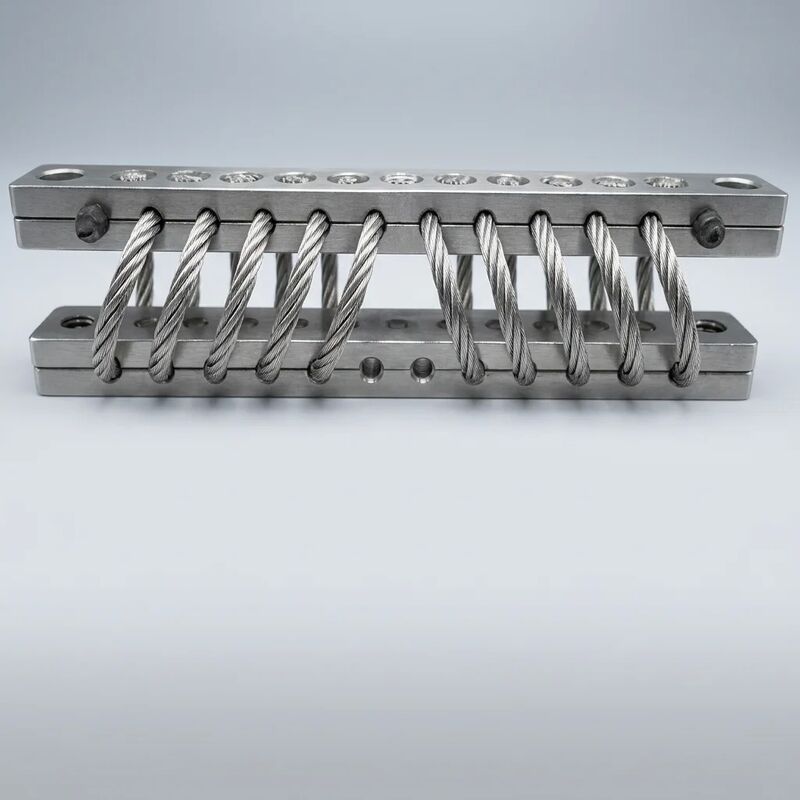

JGX-0400D-37A वायर रस्सी कंपन आइसोलेटरऔद्योगिक कंपन अलगाव आवश्यकताओं की मांग के लिए एक सटीक-इंजीनियर्ड समाधान का प्रतिनिधित्व करता है। 6-कुंडलीय पेचदार तार रस्सी विन्यास का उपयोग करके बनाया गयास्टेनलेस स्टील 304 (यूएनएस एस30400)के साथ7×19 IWRC (स्वतंत्र तार रस्सी कोर)निर्माण, यह आइसोलेटर कई लोड अक्षों पर पूर्वानुमानित, दोहराए जाने योग्य शॉक क्षीणन और कंपन डंपिंग प्रदान करता है। इलेक्ट्रोपॉलिश सतह फिनिश OEM एकीकरण के लिए संक्षारण थकान प्रतिरोध और सौंदर्य स्थिरता दोनों को बढ़ाती है।

इंजीनियरिंग एवं डिज़ाइन हाइलाइट्स

• मालिकाना पेचदार कुंडल ज्यामिति:4.0 मिमी व्यास तार रस्सी के साथ 6-कॉइल कॉन्फ़िगरेशन को प्रदान करने के लिए अनुकूलित किया गया है5-15 हर्ट्ज की प्राकृतिक आवृत्ति रेंजरेटेड स्थैतिक भार के तहत, 7-21 हर्ट्ज (√2 × प्राकृतिक आवृत्ति) से ऊपर की गड़बड़ी को प्रभावी ढंग से अलग करना। नापा गया0.12–0.20 का अवमंदन अनुपातक्षणिक आघात की घटनाओं के लिए तीव्र ऊर्जा अपव्यय सुनिश्चित करता है।
• मल्टी-एक्सिस लोड प्रबंधन:संपीड़न (50-500 किग्रा), तनाव (30-300 किग्रा), और कतरनी मोड में एक साथ अलगाव के लिए इंजीनियर किया गया।गतिशील-से-स्थैतिक कठोरता अनुपात1.5:1 से नीचे रहता है, जो गैर-रैखिकताओं को सख्त या नरम किए बिना विभिन्न उत्तेजना आयामों में लगातार प्रदर्शन सुनिश्चित करता है।
• सामग्री की अखंडता और संक्षारण संरक्षण:स्टेनलेस स्टील 304 बेस सामग्री को इलेक्ट्रोपॉलिश सतह उपचार के साथ जोड़ा जाता है>500 घंटे तटस्थ नमक स्प्रे प्रतिरोधप्रति एएसटीएम बी117. तार रस्सी की फिसलन को रोकने और पूरे असेंबली में क्लैंप बल की एकरूपता बनाए रखने के लिए एल्यूमीनियम मिश्र धातु बनाए रखने वाले क्लैंप को नियंत्रित दबाव के तहत हाइड्रॉलिक रूप से दबाया जाता है।
• थकान-अनुकूलित निर्माण:वायर रोप स्ट्रैंडिंग पैटर्न 133 अलग-अलग तारों (7 स्ट्रैंड × 19 तारों) में झुकने वाले तनाव को वितरित करता है, जो प्रदान करता है>10&sup7; लोड चक्रमापने योग्य प्रदर्शन में गिरावट के बिना रेटेड क्षमता के 80% पर। ऑल-मेटल निर्माण रबर-आधारित माउंट में पाए जाने वाले इलास्टोमेर की उम्र बढ़ने, रेंगने या संपीड़न सेट को समाप्त करता है।

पूर्ण तकनीकी विशिष्टताएँ

अनुशंसित अनुप्रयोग

• औद्योगिक जेनरेटर सेट:इंजन-प्रेरित कंपन को 15 केवीए से 500 केवीए डीजल और गैस जनरेटर पैकेजों से अलग करता है, रेडिएटर कोर और नियंत्रण कक्ष इलेक्ट्रॉनिक्स को थकान विफलता से बचाता है।
• एचवीएसी और एयर हैंडलिंग उपकरण:वाणिज्यिक और औद्योगिक भवन प्रतिष्ठानों में केन्द्रापसारक प्रशंसकों, कूलिंग टावरों और चिलर इकाइयों से संरचना-जनित शोर संचरण को कम करता है।
• कंप्रेसर और पंप स्किड्स:गतिशील लोडिंग स्थितियों के तहत संरेखण बनाए रखते हुए, 800-3600 आरपीएम पर काम करने वाले प्रत्यागामी और रोटरी स्क्रू कंप्रेसर के लिए विश्वसनीय कंपन अलगाव प्रदान करता है।
• खनन एवं खदान उपकरण:निष्कर्षण उद्योग के वातावरण में कंपन स्क्रीन, क्रशर मोटर बेस और कन्वेयर ड्राइव असेंबली को उच्च-आयाम शॉक लोडिंग से बचाता है।
• समुद्री इंजन कक्ष मशीनरी:अपतटीय पोत इंजन कक्षों, पंप डिब्बों और सहायक मशीनरी स्थानों में नमक युक्त वातावरण और निरंतर नमी के संपर्क को सहन करता है।
• रेलवे सिग्नलिंग और ट्रैकसाइड कैबिनेट:20-200 हर्ट्ज की स्रोत आवृत्तियों पर रेल-प्रेरित कंपन को कम करता है, जिससे संवेदनशील इलेक्ट्रॉनिक इंटरलॉकिंग और संचार उपकरणों का विश्वसनीय संचालन सुनिश्चित होता है।

गुणवत्ता आश्वासन:प्रत्येक JGX-0400D-37A आइसोलेटर शिपमेंट से पहले 100% आयामी निरीक्षण, स्थिर लोड-विक्षेपण वक्र सत्यापन और दृश्य सतह गुणवत्ता जांच से गुजरता है। कस्टम लोड रेटिंग, वायर रोप व्यास और माउंटिंग कॉन्फ़िगरेशन हमारी OEM/ODM इंजीनियरिंग सेवा के माध्यम से उपलब्ध हैं।आज ही हमसे संपर्क करेंएक अनुकूलित कंपन अलगाव प्रस्ताव और प्रतिस्पर्धी वॉल्यूम कोटेशन के लिए आपके उपकरण विनिर्देशों के साथ।
