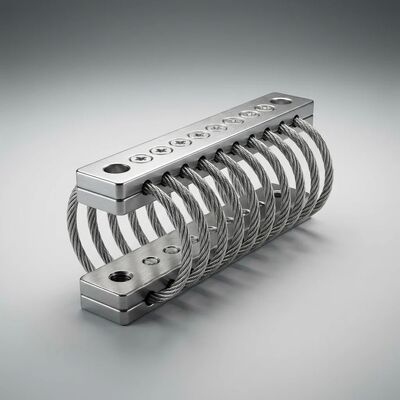

JGX-0240D-8.6A उच्च ऊर्जा अवशोषण वायर रस्सी कंपन अलगाव 3D सर्वदिशात्मक अलगाव के साथ

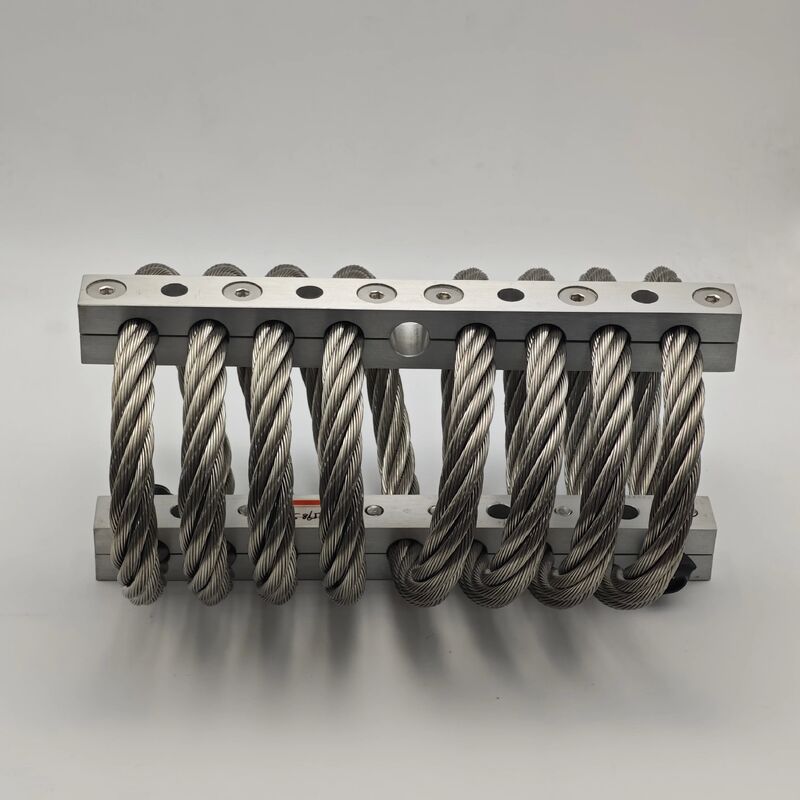

JGX-0240D-8.6A उच्च ऊर्जा अवशोषण तार रस्सी कंपन अलगाव

उत्पाद का अवलोकन

JGX-0240D-8.6A एकउच्च ऊर्जा अवशोषण तार रस्सी कंपन अलगाववितरित करनावास्तविक 3D सर्वदिशात्मक अलगावसटीक उपकरण सुरक्षा के लिए डी-ग्रेड उच्च-डम्पिंग प्रदर्शन के साथ। उन्नत कॉइल ज्यामिति अनुकूलन और मालिकाना इंटर-स्ट्रैंड प्री-टेंशनिंग के माध्यम से, this isolator achieves an exceptional ≥85% kinetic energy dissipation rate — converting destructive mechanical shock and vibration into harmless low-grade thermal energy via controlled Coulomb friction between stainless steel wire strandsपारंपरिक अलगावकों के विपरीत जो दिशात्मक कमजोरियों का प्रदर्शन करते हैं, JGX-0240D-8.6A सभी तीन ट्रांसलेशन अक्षों पर वास्तव में आइसोट्रोपिक डम्पिंग प्रतिक्रिया प्रदान करता है,इसे सिविल एयरोस्पेस एवियोनिक्स के लिए अंतिम विकल्प बना रहा है, इलेक्ट्रॉन माइक्रोस्कोपी प्लेटफार्म, चिकित्सा इमेजिंग गैन्ट्री और सटीक सीएनसी माप प्रणाली जहां आने वाले कंपन की दिशा की भविष्यवाणी या नियंत्रण नहीं किया जा सकता है।

प्रमुख विशेषताएं

• उच्च ऊर्जा अवशोषण (≥85%):स्वामित्व वाली डी-ग्रेड कॉइल वाइंडिंग ज्यामिति और अनुकूलित इंटर-स्ट्रैंड संपर्क दबाव कोलम घर्षण डिम्पिंग को अधिकतम करता है,≥85% गतिज ऊर्जा अपव्यय प्राप्त करना, मानक तार रस्सी अलगावकों के लिए 60-70% से अधिकइसका मतलब है कि झटके के बाद तेजी से स्थिर होने का समय और निरंतर कंपन के दौरान पेलोड पर कम आरएमएस त्वरण।
• वास्तविक 3D सर्वदिशात्मक अलगाव:सिंगल-प्लेन इलास्टोमेरिक माउंट या एक दिशात्मक स्प्रिंग-डम्पर्स के विपरीत, हेलिकल वायर रस्सी वास्तुकला एक साथ एक्स, वाई और जेड अक्षों पर आइसोट्रोपिक कठोरता और डम्पिंग प्रदान करती है।प्रयोगशाला मापों से अक्षों के बीच संचरण में 8% से कम भिन्नता की पुष्टि होती है ∙ पारंपरिक अलगाव प्रौद्योगिकियों के साथ प्राप्त नहीं होने वाली दिशात्मक एकरूपता का स्तर.
• डी-ग्रेड उच्च-डम्पिंग प्रोफ़ाइलः0.20-0.30 C/Cc का उच्च शमन अनुपात अनुनाद में 3.0 से नीचे की संचरण क्षमता प्रदान करता है ∙ नाजुक ऑप्टिकल तत्वों वाले पेलोड की सुरक्षा के लिए एक महत्वपूर्ण प्रदर्शन सीमापरिशुद्धता असर, या सूक्ष्म-इलेक्ट्रोमैकेनिकल (एमईएमएस) सेंसर जो प्रतिध्वनित प्रवर्धन के प्रति असहिष्णु हैं।
• निम्न आवृत्ति विन्यस्त प्रतिक्रियाः8-12 हर्ट्ज की प्राकृतिक आवृत्ति नामित भार के तहत मशीन उत्तेजना आवृत्तियों से काफी नीचे पृथक्करण कोने रखता है,30 हर्ट्ज से ऊपर >95% अलगाव दक्षता प्राप्त करना, घूर्णन मशीनों से उपकरण की सुरक्षा के लिए आदर्श, पंप हार्मोनिक्स, और परिवहन-प्रेरित कंपन स्पेक्ट्रम।
• 25 ग्राम सदमे से बचने की क्षमता:25g चोटी (11 ms half sinus pulse) तक वैलिडेड ट्रांजिट शॉक प्रोटेक्शन, ड्रॉप हैंडलिंग, वाहन गड्ढे के प्रभाव के दौरान पेलोड के अस्तित्व को सुनिश्चित करता है,और भूकंपीय घटनाओं को नाजुकता की सीमाओं से अधिक नहीं.
• पूर्ण धातु निष्क्रिय विश्वसनीयता:ऊर्जा का अपव्यय विशुद्ध रूप से यांत्रिक है, जो कि अंतर-स्ट्रैंड घर्षण के माध्यम से होता है, जिसमें कोई हाइड्रोलिक द्रव नहीं लीक होता है, कोई चिपचिपा पॉलिमर नहीं होता है, कोई वायवीय तत्व नहीं होता है।डिमपिंग तंत्र स्थायी है और 20+ वर्ष के डिजाइन जीवन के दौरान शून्य रखरखाव हस्तक्षेप की आवश्यकता है.

आवेदन

• सिविल एयरोस्पेस एवियोनिक्स और इनेर्शियल संदर्भ इकाइयां (IRU)
• स्कैनिंग इलेक्ट्रॉन माइक्रोस्कोप (SEM) और ट्रांसमिशन इलेक्ट्रॉन माइक्रोस्कोप (TEM)
• चिकित्सा सीटी स्कैनर और एमआरआई ठंडे सिर के कंपन से अलगाव
• परिशुद्धता सीएनसी समन्वय मापने की मशीनें (सीएमएम)
• लेजर इंटरफेरोमीटर और ऑप्टिकल टेबल आइसोलेशन प्लेटफार्म
• अर्धचालक वेफर निरीक्षण और लिथोग्राफी कंपन नियंत्रण
• हाई स्पीड रेल के बोर्ड इलेक्ट्रॉनिक्स और ट्रैक्शन इन्वर्टर मॉड्यूल
• दूरस्थ भूकंपीय निगरानी और प्रारंभिक चेतावनी सेंसर नोड्स
• ब्रॉडकास्ट आउटडोर ब्रॉडकास्ट (OB) वैन उपकरण रैक अलगाव

तकनीकी विनिर्देश

JGX-0240D-8.6A क्यों चुनें?

मानक कंपन अलगावकर्ता एक खतरनाक धारणा बनाते हैंः कि सदमे और कंपन पूर्वानुमानित दिशाओं से आते हैं।वास्तविक दुनिया की स्थापनाओं में ️ क्या एक एवियोनिक्स डिब्बे में बहु-अक्षीय एयरफ्रेम कंपन होता है, एक माइक्रोस्कोप प्लेटफॉर्म जो पैरों के प्रभाव और ध्वनिक उत्तेजना के अधीन होता है, या एक चिकित्सा इमेजर जो असमान सड़क सतहों पर ले जाया जाता हैJGX-0240D-8.6ए इस भेद्यता को पूरी तरह से अपनेवास्तव में आइसोट्रोपिक 3D सर्वदिशात्मक वास्तुकला, 8% के भीतर उत्तेजना दिशा के बावजूद एक ही इन्सुलेशन प्रदर्शन प्रदान करता है। Combined with ≥85% energy absorption efficiency — verified through instrumented drop-test and shaker-table characterization — this isolator converts potentially damaging transient energy into controlledसंवेदनशील पेलोड की रक्षा करने वाली इंजीनियरिंग टीमों के लिए जहां कंपन से प्रेरित एक एकल विफलता अस्वीकार्य डाउनटाइम या कैलिब्रेशन हानि का प्रतिनिधित्व करती है, JGX-0240D-86A एक पूरी तरह से निष्क्रिय, रखरखाव मुक्त, क्षेत्र-प्रमाणित अलगाव समाधान, नए डिजाइनों में तत्काल एकीकरण के लिए तैयार है।
