Hoan 100611 भारी-कर्तव्य मशीन उपकरण रबर सदमे अवशोषक पैडQ235 स्टील प्रबलित विरोधी कंपन पैड

होन 100611 हेवी-ड्यूटी मशीन टूल रबर शॉक अवशोषक पैडQ235 स्टील प्रबलित एंटी-वाइब्रेशन पैड

स्रोत पर विनाशकारी फर्श के झटके, मशीन के बहाव और कंक्रीट की थकान को रोकें

उच्च-आउटपुट विनिर्माण सुविधाओं में, हाइड्रोलिक प्रेस, सीएनसी केंद्र, स्टैंपिंग प्रेस और फोर्जिंग हथौड़े जैसी भारी-भरकम मशीनरी अत्यधिक गतिज ऊर्जा उत्पन्न करती है। अनियंत्रित छोड़ दिए जाने पर, ये विशाल शॉकवेवें ठोस-जनित कंपन के रूप में सीधे सुविधा की ठोस नींव में फैल जाती हैं। समय के साथ, इससे संरचनात्मक दरारें, महंगे मशीन घटकों का तेजी से घिसाव, टूलींग सटीकता की गंभीर हानि, और एक गगनभेदी ध्वनिक गुंजन होता है जो औद्योगिक सुरक्षा मानकों का उल्लंघन करता है।
क्या आपकी सुविधा इन उच्च जोखिम वाले परिचालन जोखिमों का सामना कर रही है?
कंक्रीट और भवन क्षति:बार-बार होने वाले सूक्ष्म प्रभाव से कंक्रीट के फर्श के स्लैब नष्ट हो जाते हैं, आसपास के संरचनात्मक स्तंभों को नुकसान पहुंचता है और फर्श पर लगे बोल्ट ढीले हो जाते हैं।
टूलींग परिशुद्धता का नुकसान:उच्च-आवृत्ति कंपन के कारण उपकरण में गड़गड़ाहट होती है, जिसके परिणामस्वरूप खराब सतह, गलत संरेखित सीएनसी समन्वय पथ और अस्वीकृत वर्कपीस होते हैं।
गंभीर ध्वनिक अनुनाद:कम-आवृत्ति प्रभाव वाली शॉकवेवें फर्श से होकर गुजरती हैं और वायुजनित ध्वनि के रूप में पुनः प्रसारित होती हैं, जिससे उच्च-डेसिबल वातावरण और ऑपरेटर थकान होती है।
मशीन चलना और विस्थापन:बिना तार वाले भारी उपकरण धीरे-धीरे अपने निर्धारित स्थान से खिसक रहे हैं, जिससे ऑपरेटर की सुरक्षा को खतरा हो रहा है और आपूर्ति लाइनें टूट रही हैं।
होअन 100611 टाइप हैवी-ड्यूटी मशीन टूल रबर शॉक एब्जॉर्बर पैड एक समझौता न करने वाला पेशेवर डिकॉउलिंग समाधान प्रदान करता है। अत्यधिक भार वाले वातावरण के लिए विशेष रूप से इंजीनियर किया गया, होआन 100611श्रृंखला प्रीमियम वल्केनाइज्ड प्राकृतिक रबर की उच्च लोच को अंतर्निहित Q235 संरचनात्मक स्टील प्लेट की अत्यधिक भार-वहन कठोरता के साथ जोड़ती है।

उत्पाद गैलरी

होआन 100611 श्रृंखला को अत्यधिक स्थैतिक भार और गंभीर गतिशील प्रभावों को संभालने के लिए डिज़ाइन किया गया है, अधिकतम स्थिरता और डिकॉउलिंग प्रदर्शन प्रदान करने के लिए एक अद्वितीय डबल-पक्षीय संरचना के साथ इंजीनियर किया गया है।

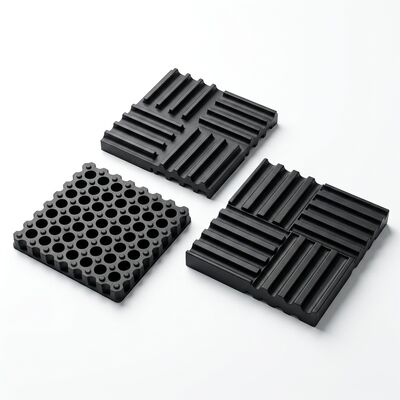

1. होन 100611 हेवी-ड्यूटी शॉक अवशोषक पैड (मानक कॉन्फ़िगरेशन)

ऊपरी सतह मशीन फ़ुटिंग भार को वितरित करने, स्थानीय तनाव एकाग्रता को रोकने और सही संरेखण सुनिश्चित करने के लिए एक समान, कठोर इंटरफ़ेस प्रदान करती है।(चित्रा 1: एएलजे48 हेवी-ड्यूटी मशीनटूल रबर शॉक एब्जॉर्बर पैड जिसमें आंतरिक संरचनात्मक स्टील सुदृढीकरण के साथ हेवी-ड्यूटी वल्केनाइज्ड प्राकृतिक रबर की विशेषता है।)

2. हाई-परफॉर्मेंस बॉटम प्रोफाइल प्रैक्टिकल इंस्टालेशन व्यू

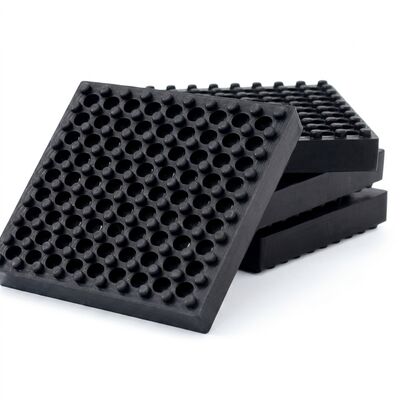

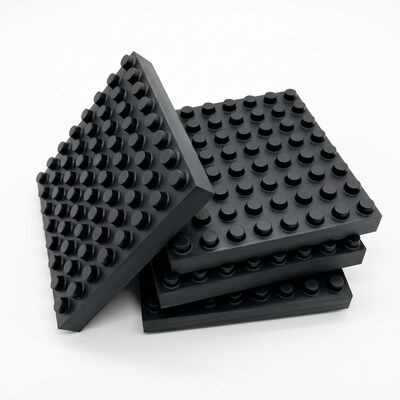

उन्नत इंजीनियर्ड बॉटम प्रोफाइल को उजागर करने वाला एक क्लोज़-अप दृश्य, जो भारी मशीनरी और उपकरणों के तहत गहरे छेद वाले वायवीय कक्ष मैट्रिक्स, एंटी-स्लिप प्रोट्रूशियंस और वास्तविक दुनिया की स्थापना बहुमुखी प्रतिभा को दर्शाता है।(चित्रा 2: इंजीनियर्ड बॉटम प्रोफाइल- मल्टी-पॉइंट डीप-होल वैक्यूम कप और प्रोट्रूशियंस अधिकतम पार्श्व पकड़ प्रदान करते हुए नमी की दक्षता को बढ़ाने के लिए एयर पॉकेट को फंसाते हैं।)

मुख्य विशेषताएं लाभ

अंतर्निर्मित Q235 स्ट्रक्चरल स्टील प्लेट:अधिकांश ठोस रबर पैड भारी मशीनरी के पैरों के नीचे गंभीर स्थानीय तनाव, उभार और कतरनी के फटने से पीड़ित होते हैं। होआन 100611 श्रृंखला अपने मूल में एक हेवी-ड्यूटी, सैंडब्लास्टेड Q235 स्टील प्लेट को एकीकृत करती है। यह संरचनात्मक सम्मिलन एक लोड-बैलेंसर के रूप में कार्य करता है, पूरे इलास्टोमेर शरीर में समान रूप से बड़े पैमाने पर ऊर्ध्वाधर बलों को फैलाता है, कतरनी विफलता को रोकता है, और यह सुनिश्चित करता है कि मशीन पूरी तरह से स्तर पर बनी रहे।
उन्नत डीप-होल प्रोट्रूज़न बॉटम:निचली सतह को उभरे हुए संकेंद्रित उभारों से घिरे गहरे, बेलनाकार राहत छिद्रों के एक मैट्रिक्स के साथ इंजीनियर किया गया है। यह ज्यामिति दो महत्वपूर्ण इंजीनियरिंग कार्य करती है:
एक। आकार-कारक अनुकूलन:चूंकि रबर वस्तुतः आयतन (0.5 पॉइसन अनुपात) के हिसाब से असम्पीडित है, इसलिए इसे उभारने के लिए जगह की आवश्यकता होती है। गहरे छेद एक आंतरिक विस्तार मात्रा प्रदान करते हैं, गतिशील विक्षेपण को अनुकूलित करते हैं।
बी। वायवीय शॉक क्षीणन:गहरी गुहाओं के भीतर फंसी हवा एक द्वितीयक वायु-स्रोत के रूप में कार्य करती है। अचानक प्रभावों के तहत, हवा वायवीय रूप से संपीड़ित होती है, उच्च-आयाम वाले शॉकवेव्स को अवशोषित करती है और ठोस-जनित ध्वनि के प्रसार को अवरुद्ध करती है।
सी। उच्च घर्षण पकड़:परिधि उभार हेवी-ड्यूटी सक्शन सीमाओं के रूप में कार्य करते हैं, आक्रामक रासायनिक चिपकने के बिना मशीन के बहाव को खत्म करने के लिए कंक्रीट के फर्श के साथ स्थैतिक घर्षण और यांत्रिक इंटरलॉकिंग को बढ़ाते हैं।
अत्यधिक भार अनुकूलनशीलता (30 किलोग्राम से 6000 किलोग्राम):5 अलग-अलग मॉडलों में फैली, होआन 100611 श्रृंखला अविश्वसनीय रूप से विस्तृत एप्लिकेशन रेंज प्रदान करती है। चाहे एक वाणिज्यिक ट्रेडमिल या मल्टी-टन सीएनसी मिलिंगसेंटर को अलग करना हो, भौतिक आयाम और रेटेड क्षमताएं आपकी विशिष्ट इंजीनियरिंग आवश्यकताओं से मेल खाने के लिए पूरी तरह से स्केल की जाती हैं।
हाई-डेम्पनिंग, औद्योगिक-ग्रेड इलास्टोमेर:उच्च-ग्रेड, सल्फर-वल्केनाइज्ड प्राकृतिक रबर (एनआर) यौगिक से निर्मित, यह पैड उत्कृष्ट लचीलापन और कम रेंगना प्रदान करता है। यह आंसू प्रसार, गर्मी उम्र बढ़ने, ओजोन और आर्द्रता के लिए अत्यधिक प्रतिरोधी है, जो निरंतर लोड के तहत 10+ वर्ष से अधिक की सेवा जीवन की गारंटी देता है।

विस्तृत विशिष्टताएँ

नीचे दी गई तालिका होआन 100611 उत्पाद परिवार के लिए सटीक इंजीनियरिंग पैरामीटर प्रस्तुत करती है। ये मान पेशेवर संरचनात्मक गणना और मशीन स्थापना योजना का समर्थन करने के लिए प्रमाणित हैं:

4 व्यावसायिक स्थापना विधियाँ

अलग-अलग मशीनरी डिज़ाइन, फर्श प्रकार और गतिशील बल वैक्टर को समायोजित करने के लिए, होन 100611 श्रृंखला चार अलग-अलग, फ़ील्ड-परीक्षणित इंस्टॉलेशन कॉन्फ़िगरेशन का समर्थन करती है:
विधि 1: पैर के नीचे सीधा स्थान
आवेदन का दायरा:न्यूनतम पार्श्व बलों और कठोर यांत्रिक एंकरिंग की कोई आवश्यकता नहीं के साथ सीएनसी लेथ, ग्राइंडिंग मशीन, वाणिज्यिक ट्रेडमिल और सहायक प्लांट उपकरण के लिए एलडील।
प्रक्रिया:
एक। कंक्रीट के फर्श की सतह को अच्छी तरह से साफ करें, यह सुनिश्चित करते हुए कि यह ढीली गंदगी, पानी और काटने वाले तेल से मुक्त है।
बी। हेवी-ड्यूटी हाइड्रोलिक जैक या गैन्ट्री का उपयोग करके मशीन के पैर को उठाएं।
सी। होआन 100611 पैड को सीधे मशीन के लेवलिंग माउंट या सपोर्ट लेग के केंद्र के नीचे स्लाइड करें।डी। मशीन को धीरे-धीरे नीचे करें, यह सुनिश्चित करते हुए कि फ़ुटिंग बिना पैड के सपाट शीर्ष पर ठीक से बैठ जाए।

विधि 2: बोल्टेड फ़्लोर-एंकर माउंटिंग

आवेदन का दायरा:उच्च-टोक़ औद्योगिक मिक्सर, पंखे और प्रत्यावर्ती पंप जैसे मध्यम साइड-टू-साइड बलों का अनुभव करने वाली मशीनरी के लिए इंजीनियर किया गया।
प्रक्रिया:
एक। होआन 100611 पैड को मशीन के पैर के नीचे रखें और कंक्रीट के फर्श पर केंद्र बिंदु को चिह्नित करें।बी। पैड को एक तरफ ले जाएं, कंक्रीट में एक पायलट छेद ड्रिल करें, और एक हेवी-ड्यूटी एक्सपेंशन फ़्लोर-एंकर बोल्ट डालें।
सी। एंकर बोल्ट के ऊपर होआन 100611 पैड को फिर से संरेखित करें।
डी। सीधे धातु-से-धातु संपर्क ("ध्वनिक ब्रिजिंग") को रोकने के लिए मशीन के माउंटिंग फ्लैंज के शीर्ष पर एक नरम, उच्च प्रदर्शन रबर वॉशर/आइसोलेशन कॉलर स्थापित करें।
ई. मशीन के माउंटिंग छेद और रबर वॉशर के माध्यम से संरचनात्मक बोल्ट को पास करें, फिर इसे फर्श विस्तार एंकर में पिरोएं। एक लचीला कंपन-पृथक टाई-डाउन स्थापित करने के लिए विनिर्देशन को कस लें।

विधि 3: मल्टी-लेयर सीरीज स्टैकिंग
आवेदन का दायरा:अत्यधिक संवेदनशील वैज्ञानिक या चिकित्सा परीक्षण उपकरण, उच्च-रिज़ॉल्यूशन ऑप्टिकल टेबल, या अत्यधिक स्थैतिक विक्षेपण और अल्ट्रा-कम प्राकृतिक आवृत्तियों (कम-आवृत्ति सूक्ष्म-भूकंपीय कंपन को अलग करने के लिए) की आवश्यकता वाले उपकरणों के लिए डिज़ाइन किया गया है।
प्रक्रिया:
एक। पहले होन 100611 पैड को सीधे कंक्रीट स्लैब पर रखें।
बी। पहले पैड के शीर्ष पर 3 मिमी से 5 मिमी मोटी हॉट-डिप गैल्वेनाइज्ड स्टील शीट (पैड के सटीक LxWफुटप्रिंट से मेल खाने के लिए कटी हुई) रखें। यह शीट एक संरचनात्मक विभाजक के रूप में कार्य करती है। स्टील डिवाइडर शीट के ऊपर दूसरा होआन 100611 पैड रखें।डी। आवश्यकतानुसार दोहराएं (3 स्टैक्ड परतों तक)। इंटरमीडिएट स्टील शीट कंप्रेसिवस्ट्रेस को वितरित करती हैं, इलास्टोमेर बकलिंग को रोकती हैं, और उच्च भार के तहत असेंबली को घूर्णी रूप से स्थिर रखती हैं।

विधि 4: परिधि सीमाओं के साथ फर्श-एंकर
आवेदन का दायरा:गंभीर, उच्च-वेग वाले पार्श्व प्रभावों और बड़े पैमाने पर क्षैतिज कतरनी बलों, जैसे स्टैम्पिंग प्रेस, हाई-स्पीड स्टैम्पिंग कैंची और हाइड्रोलिक फोर्जिंग मशीनरी के अधीन मशीनरी के लिए अनिवार्य है।
प्रक्रिया:
एक। विशाल ऊर्ध्वाधर स्थैतिक और गतिशील संपीड़न को संभालने के लिए विधि 1 का पालन करते हुए होआन 100611 पैड को सीधे मुख्य मशीन बेस फ्रेम के नीचे स्थापित करें।
बी। मशीन बेस फ्रेम के चारों कोनों के ठीक आसपास कंक्रीट के फर्श पर स्वतंत्र, कठोर स्टील लिमिटर्स या "स्टॉप्स" स्थापित करें।
सी। हेवी-ड्यूटी मैकेनिकल एंकर बोल्ट का उपयोग करके इन परिधि सीमाओं को फर्श पर सुरक्षित करें। स्टील पेरीमीटरलिमिटर्स और मशीन फ्रेम के बीच हाई-ड्यूरोमीटर रबर पैडिंग या वर्टिकल होन 100611 पैड की एक परत डालें। यह स्ट्रोक रिवर्सल के दौरान बड़े पैमाने पर पार्श्व जड़त्वीय बलों को अवशोषित करता है, जबकि मशीन को कूदने, चलने या झुकने से रोकता है।

सार्वभौमिक अनुप्रयोग

उच्च-तीव्रता वाले औद्योगिक, वाणिज्यिक और संरचनात्मक इंजीनियरिंग परियोजनाओं में होआन 100611 श्रृंखला विश्व स्तर पर विश्वसनीय है:
परिशुद्धता सीएनसी मशीनिंग केंद्र:लेथ, मिलिंग मशीन, बोरिंग मिल और इलेक्ट्रिकल डिस्चार्जमशीन (ईडीएम) के लिए सब-माइक्रोन आयामी स्थिरता की आवश्यकता होती है।
हाई-स्पीड स्टैम्पिंग पंचिंग प्रेस:बड़े पैमाने पर चक्रीय गतिशील शॉकवेव्स को अलग करता है, प्लांट स्लैब की रक्षा करता है और पड़ोसी कार्यालयों में कंपन संचरण को रोकता है।
भारी हाइड्रोलिक प्रेस फोर्जिंग मशीनरी:उच्च-आयाम वाले ऊर्ध्वाधर भार स्पाइक्स को अवशोषित करता है, नींव को थकान से टूटने से बचाता है।
वाणिज्यिक जिम ट्रेडमिल्स:बार-बार होने वाले पैर-प्रभाव के झटके को अलग करता है, गंभीर संरचनात्मक ड्रमिंग को आवासीय छत या आसन्न कार्यालयों में जाने से रोकता है।
कतरनी झुकने वाले उपकरण:धातु प्लेट फ्रैक्चर और उच्च-टोक़ झुकने वाले चक्रों के दौरान उत्पन्न अचानक यांत्रिक स्प्रिंग-बैक बलों को अवशोषित करता है।
भारी एचवीएसी संयंत्र कक्ष:मल्टी-टन वॉटर चिलर, औद्योगिक कूलिंग टावर और हेवीरोटरी एयर कंप्रेसर को अलग करता है।
