होन 100301 मॉड्यूलर रबर वाइब्रेशन आइसोलेशन पैड टाइलेबल एंटी-वाइब्रेशन वफ़ल मैट

Hoan 100301 Modular Rubber Vibration Isolation Pads Tileable Anti-Vibration Waffle Mats (मॉड्यूलर रबर कंपन पृथक्करण पैड)

गंभीर यांत्रिक कंपन और संरचनात्मक शोर प्रदूषण को खत्म करें

आधुनिक वाणिज्यिक भवनों और भारी औद्योगिक संयंत्रों में, संरचना-जनित शोर एक लगातार और महंगी इंजीनियरिंग चुनौती है।andreciprocating कंप्रेसर झटके सीधे कंक्रीट फर्श में स्थानांतरितयह ऊर्जा ठोस-जन्म लेने वाली तरंगों के रूप में इमारत के स्तंभों के माध्यम से यात्रा करती है, पूरी मंजिल योजनाओं को हिलाती है, शोर शिकायतों का कारण बनती है, पाइप जोड़ों को ढीला करती है, और उच्च-सटीक उपकरणों को परेशान करती है।
यदि आप निम्नलिखित रोगों से पीड़ित हैं:
संरचनात्मक शोर संचरणः कम आवृत्ति के थड और हम्स जो मैकेनिकल उपकरण कमरों से फ्लोर स्लैब के माध्यम से कार्यालयों या आवासीय स्थानों में फैलते हैं।
एचवीएसी पाइप संयुक्त तनावः पानी के पंपों या चिलरों में गंभीर कंपन पाइप थकान का कारण बनता है, जिससे द्रव लीक और वेल्ड दरारें होती हैं।
Instrument Calibration Loss: Delicate lab balances or optical sensors registering floor vibrations, resulting in unreliable readouts. उपकरण कैलिब्रेशन हानिः फर्श कंपन दर्ज करने वाले नाजुक प्रयोगशाला संतुलन या ऑप्टिकल सेंसर, जिसके परिणामस्वरूप अविश्वसनीय रीडॉट्स होते हैं।
Hoan 100301 मॉड्यूलर रबर कंपन इन्सुलेशन पैड अंतिम पेशेवर decouplingsolution का प्रतिनिधित्व करते हैं।यह भारी-कर्तव्य "वाफल" पैड श्रृंखला atileable का उपयोग करता है, संरचनात्मक ऊर्जा को अवशोषित करने और चुप्पी-शांत मशीनरी संचालन प्राप्त करने के लिए ढेर की गई विन्यास।

उत्पाद गैलरी

हमारी 100301 श्रृंखला में एक इंजीनियर डबल-साइड वेफल डिज़ाइन है जो फिसलने से रोकता है, गतिशील विचलन को बढ़ाता है, और समान भार वितरण की गारंटी देता है।

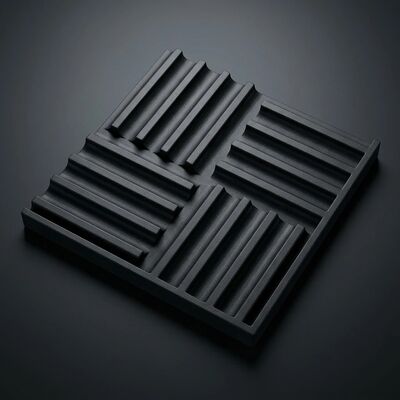

1Hoan 100301 मॉड्यूलर रबर कंपन पैड (मानक विन्यास)

एक उच्च-प्रदर्शन वाले वेफल बनावट के साथ जो बहु-दिशात्मक वैक्यूम जेब बनाता है, यह पैड स्थिर घर्षण और झटके से बचाता है।(चित्रा 1:Hoan 100301 Waffle Anti-Vibration Rubber Pad-Precision-molded natural rubber featuring modular interlocking joints for flexible sizing.)

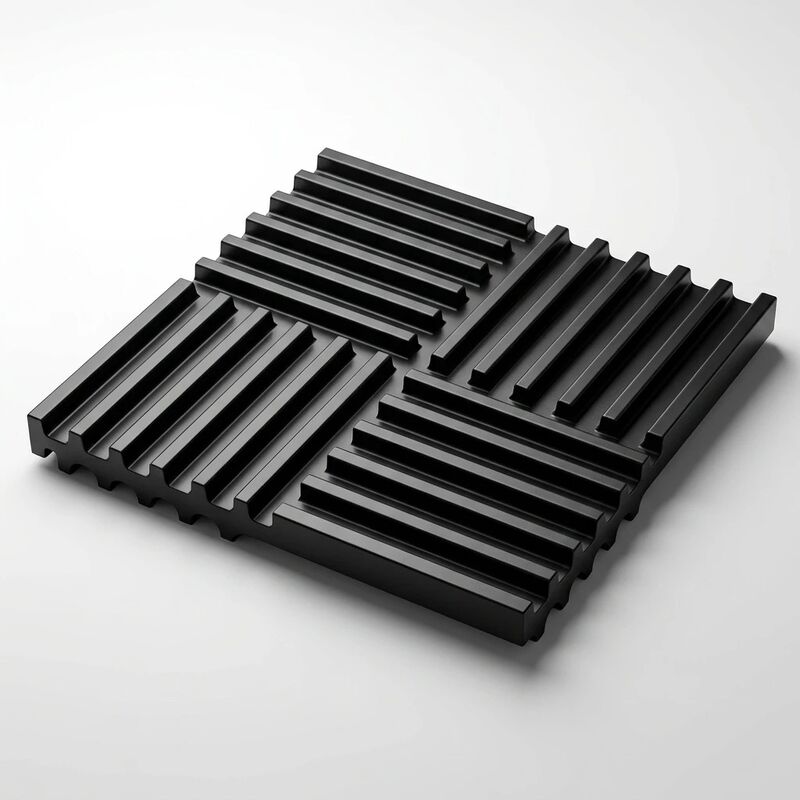

2ग्रिड सतह और सामग्री गुणवत्ता विवरण.

हमारे उच्च ग्रेड vulcanized इलास्टोमर को उजागर करते हुए एक नजदीकी दृश्य, लगातार दीवार की मोटाई और उच्च आंसू प्रतिरोध दिखा रहा है, जो कि संरचनात्मक वातावरण के लिए डिज़ाइन किया गया है।(चित्र 2: सतह प्रोफ़ाइल विवरण-Thedense वेफल ग्रिड सुनिश्चित करता है इष्टतम कतरनी विशेषताओं और रोकता है नमी या पैड के नीचे तेल संग्रह.)

मुख्य विशेषताएं लाभ

मॉड्यूलर इंटरलॉकिंग टाइल डिजाइनःमानक एकल ब्लॉक पदचिह्न 85 मिमी x 85 मिमी x 20 मिमी मापता है।व्यक्तिगत ब्लॉकों को किसी भी उपकरण आधार से मेल खाने के लिए बड़े मैट में आसानी से जोड़ा जा सकता है या बिना किनारे की स्थिरता या लोड रेटिंग खोए उपयोगिता चाकू के साथ साइट पर काट दिया जाता है।.
Stackable Multi-Layer Performance (1 से 4 लेयर्स):The 100301 supports stacked installations up to 4 layers high (overall heights: 20mm, 43mm, 66mm, and89mm) - 100301 को 4 परतों तक ऊंचाइयों पर स्थापित किया जा सकता है।By inserting 3mm galvanized steel plates between layers to distribute compression loads. 3 मिमी गैल्वेनाइज्ड स्टील प्लेटों को परतों के बीच डालने से संपीड़न भार वितरित होता है।इस प्रणाली ने अधिकतम कम आवृत्ति सुरक्षा के लिए अपनी प्राकृतिक आवृत्ति को 5.3 हर्ट्ज तक कम कर दिया है।
उच्च-डैम्पिंग प्राकृतिक रबर फॉर्मूलेशनःविशेष रूप से मिश्रित NR (प्राकृतिक रबर), Neoprene, orEPDM provides superior energy dissipation. यह 99% तक उच्च आवृत्ति वाले माइक्रो-शॉक को अवशोषित करता है, जिससे यह उच्च गति वाले मोटर्स, जनरेटर,और औद्योगिक chillersनामकरण/भाग.संख्या प्रणालीः
पहला अंक (कठोरता):e.g., 6 60 Shore A (Standard) का प्रतिनिधित्व करता है। Optional soft 4 (40 Shore A) orxtra-stiff 8 (80 Shore A) are customizable.
Second Digit (Blocks):footprint configuration को परिभाषित करता है (1 = 1 block, 2 = 2 blocks, 4 = 4blocks, 6 = 6 blocks,8 = 8 blocks)
हाइफ़न के बाद तीसरा अंक (लेयर्स):Specifies the number of stacked layers (1 to 4 layers, separatedby 3mm load-distribution plates) स्टैक की गई परतों की संख्या निर्दिष्ट करता है (1 से 4 परतें, 3 मिमी लोड-वितरण प्लेटों द्वारा अलग की गई)

उच्च रासायनिक पर्यावरण प्रतिरोधःयूवी विकिरण, ओजोन, mois का सामना करने के लिए तैयारतेल या औद्योगिक ग्रीस के लिए मध्यम जोखिम, कठोर वातावरण में 10+ वर्षों से अधिक की रखरखाव मुक्त सेवा जीवन सुनिश्चित करना।

Detailed Specifications (Hoan 100301 Series - 60 Shore A Hardness)

The table below details the complete technical specifications for the standard 40, 60, and 80 Shore Aproduct family (using 60 Shore A as the baseline). नीचे दी गई तालिका में मानक 40, 60, और 80 Shore Aproduct परिवार के लिए पूर्ण तकनीकी विनिर्देशों का विवरण दिया गया है।These parameters are fully certified to ensure reliablemechanical calculations. इन मापदंडों को विश्वसनीय यांत्रिक गणना सुनिश्चित करने के लिए पूरी तरह से प्रमाणित किया गया है।:

तकनीकी अनुप्रयोग

Hoan 100301 मॉड्यूलर वाइब्रेशन पैड विश्व स्तर पर ध्वनिक सलाहकारों, MEP ठेकेदारों, और मशीन बिल्डरों द्वारा उच्च आवृत्ति मशीनरी शोर और निम्न आवृत्ति भारी प्रभाव दोनों को अलग करने के लिए भरोसा किया जाता है।
एचवीएसी सिस्टम कूलिंग टॉवरःIdeal for placing beneath roof -mounted air handling units (AHUs),chillers, and evaporative condensers to stop vibrations from echoing through concrete structures. भारी द्रव जल पंप और प्रशंसकःDecouples high-volume circulating water pumps and centrifugalfans उच्च मात्रा में पानी के पंप और सेंट्रिफ्यूगल फैन, थकान दरार से संरचनात्मक पाइप की रक्षा.
Reciprocating एयर कंप्रेसरःऊर्जावान ऊर्ध्वाधर और क्षैतिज असंतुलित बलों को अवशोषित करता है, बिना कठोर मंजिल एंकरिंग के कंप्रेसर स्किड को स्थिर करता है।
Delicate Laboratory Foundation Beds: डेलीकेट प्रयोगशाला फाउंडेशन बेड:यह उच्च-विस्तार वाले इलेक्ट्रॉन माइक्रोस्कोप, समन्वय मापने वाली मशीनों (सीएमएम) और ऑप्टिकल टेबल को परिवेश के तल के कंपन से बचाता है।
Architectural Floating Floors Acoustic Rooms: वास्तुशिल्प फ्लोटिंग फर्शअक्सर थिएटर फर्श, होटल जनरेटर कमरे, रिकॉर्डिंग स्टूडियो, और उच्च दक्षता ध्वनिक decoupling स्थापित करने के लिए यांत्रिक संयंत्र कमरे के निर्माण में इस्तेमाल किया।
