Place of Origin:
China
ब्रांड नाम:
Hoan
प्रमाणन:
ISO9001:2015
Model Number:
JGX-2228A-665A
दस्तावेज:
JGX-2228A श्रृंखला
अभिनव संरचनात्मक डिज़ाइन: मल्टी-डायमेंशनल डायनेमिक रिस्पॉन्स में इंजीनियरिंग ज्ञान

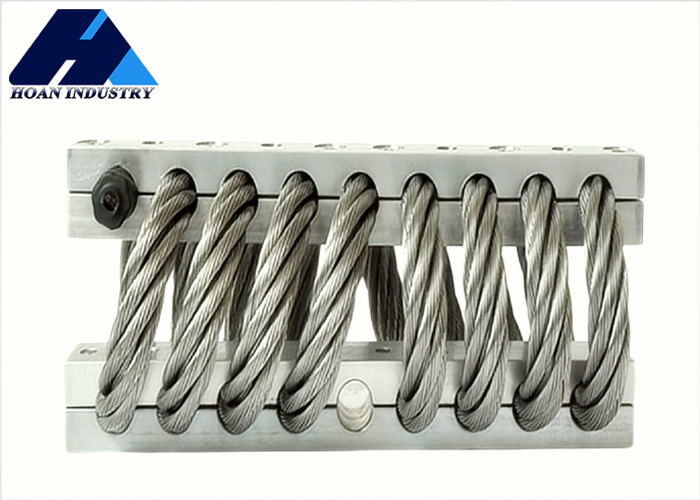

ज़ियान होआन माइक्रोवेव का JGX-2228A स्टील वायर रोप आइसोलेटर एक मल्टी-स्ट्रैंड स्टील वायर स्पाइरल वाइंडिंग संरचना पर केंद्रित है, जो एक त्रि-आयामी गतिशील प्रतिक्रिया प्रणाली बनाता है। 380~1250kg के स्थिर भार को वहन करते समय, यह संरचना तार स्ट्रैंड के बीच घर्षण, एक्सट्रूज़न और स्लिपेज के माध्यम से ड्राई फ्रिक्शन डैम्पिंग उत्पन्न करती है, जिससे कंपन ऊर्जा का कुशल अवशोषण होता है। जब बाहरी उत्तेजना महत्वपूर्ण मान से अधिक हो जाती है, तो स्टील वायर रोप के अंदर का सापेक्ष विस्थापन प्रभाव ऊर्जा का 70% से अधिक नष्ट कर सकता है; छोटे-आयाम के कंपन के दौरान, इंटर-स्ट्रैंड सेल्फ-लॉकिंग प्रभाव सिस्टम स्थिरता बनाए रखता है। यह अनुकूली विशेषता इसे -40℃ से 100℃ तक की चरम स्थितियों में स्थिर प्रदर्शन बनाए रखने की अनुमति देती है।

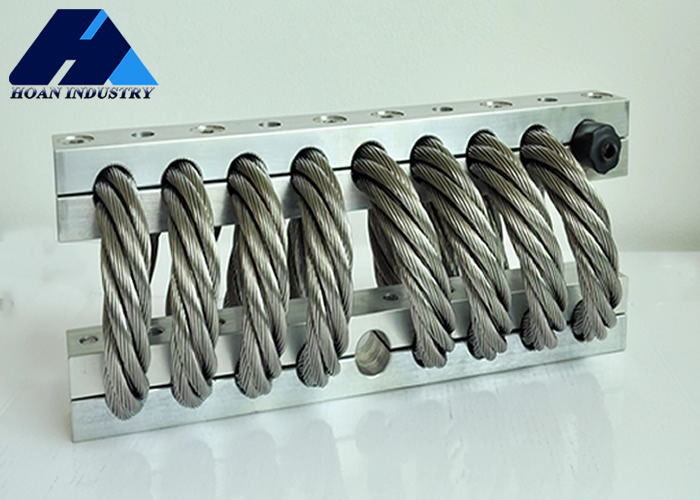

इस उत्पाद में अपनाई गई दोहरी सपोर्ट प्लेट मैकेनिकल संरचना लोड वितरण को और अनुकूलित करती है। ट्रैपेज़ॉइडल स्क्रू कैप और रबर प्लग के सहक्रियात्मक प्रभाव के माध्यम से, बोल्ट कसने के दौरान एक रेडियल विस्तार बल उत्पन्न होता है, जो स्टील वायर रोप क्लैम्पिंग बल को पारंपरिक संरचनाओं की तुलना में 1.5 गुना तक बढ़ाता है, जबकि तनाव एकाग्रता के कारण होने वाली सामग्री थकान से बचता है। यह डिज़ाइन इसे विमानन इलेक्ट्रॉनिक उपकरणों और वाहन-माउंटेड सटीक उपकरणों जैसे परिदृश्यों में 100G से अधिक के तात्कालिक प्रभावों का सामना करने में सक्षम बनाता है, जिसमें एंटी-वाइब्रेशन थकान जीवन 100,000 चक्रों से अधिक होता है।
आयाम पैरामीटर तालिका
| मॉडल |
ऊंचाई(मिमी)±6.35 |
चौड़ाई (मिमी) |
वज़न (किलोग्राम) |
माउंटिंग विकल्प |
थ्रू होल (मिमी) |
थ्रेड (मिमी) |
C'सिंक(डिग्री) |
| JGX-2228A-1250A | 133 | 140 | 8.4 | C,D | ∅13.5+0.13-0.38 | M12*1.75 | 90 |
| JGX-2228A-960A | 152 | 165 | 9.53 | A,B,C,D,E,S | |||
| JGX-2228A-860A | 159 | 178 | 9.9 | ||||
| JGX-2228A-665A | 191 | 210 | 11.5 | ||||
| JGX-2228A-550A | 216 | 235 | 12.7 | ||||
| JGX-2228A-380A | 216 | 286 | 13.9 |
स्थिर-भार वक्र
| नहीं। | मॉडल |
अधिकतम स्थिर भार (किलोग्राम) |
अधिकतम विक्षेपण (मिमी) |
Kv(कंपन) (KN/m) |
Ks(शॉक) (KN/m) |
| 1 | JGX-2228A-1250A | 1250 | 50.8 | 2362 | 1010 |
| 2 | JGX-2228A-960A | 960 | 67.3 | 1513 | 585 |
| 3 | JGX-2228A-860A | 860 | 74.9 | 1270 | 469 |
| 4 | JGX-2228A-665A | 665 | 102.9 | 800 | 263 |
| 5 | JGX-2228A-550A | 550 | 125.7 | 585 | 180 |
| 6 | JGX-2228A-380A | 380 | 125.7 | 377 | 138 |
| नहीं। | मॉडल |
अधिकतम स्थिर भार (किलोग्राम) |
अधिकतम विक्षेपण (मिमी) |
Kv(कंपन) (KN/m) |
Ks(शॉक) (KN/m) |
| 1 | JGX-2228A-1250A | 889.8 | 72.4 | 1348 | 503 |
| 2 | JGX-2228A-960A | 680.6 | 96.5 | 860 | 289 |
| 3 | JGX-2228A-860A | 613.3 | 105.4 | 718 | 235 |
| 4 | JGX-2228A-665A | 454.1 | 144.8 | 448 | 131 |
| 5 | JGX-2228A-550A | 331.6 | 177.8 | 327 | 89 |
| 6 | JGX-2228A-380A | 215.3 | 177.8 | 212 | 70 |
| नहीं। | मॉडल |
अधिकतम स्थिर भार (किलोग्राम) |
अधिकतम विक्षेपण (मिमी) |
Kv(कंपन) (KN/m) |
Ks(शॉक) (KN/m) |
| 1 | JGX-2228A-1250A | 626.5 | 53.3 | 618 | 618 |
| 2 | JGX-2228A-960A | 361.5 | 71.1 | 356 | 356 |
| 3 | JGX-2228A-860A | 294.9 | 77.5 | 291 | 291 |
| 4 | JGX-2228A-665A | 165.3 | 108.0 | 163 | 163 |
| 5 | JGX-2228A-550A | 113.2 | 132.1 | 112 | 112 |
| 6 | JGX-2228A-380A | 77.6 | 132.1 | 77 | 77 |
सामान्य प्रश्न
प्र: क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
ए: हम चीन में कई वर्षों के अनुभव के साथ औद्योगिक कार्यशाला डैम्पिंग कंपन और माइक्रो-वाइब्रेशन अवशोषित करने वाले उत्पादों के निर्माता हैं।
प्र: आपका डिलीवरी का समय कितना लंबा है?
ए: यदि हमारे पास स्टॉक है, तो हम तुरंत डिलीवरी कर सकते हैं। यदि स्टॉक नहीं है, तो मात्रा पर निर्भर करता है, लेकिन आमतौर पर 20 कार्य दिवसों से अधिक नहीं
प्र: उत्पाद का वजन और माप क्या है?
ए: अलग-अलग आकार के साथ अलग-अलग मात्रा, कृपया विवरण के लिए हमसे संपर्क करें।
प्र: क्या उत्पादों को ग्राहक की आवश्यकता के अनुसार बनाया जा सकता है?
ए: हाँ, OEM सेवा उपलब्ध है
प्र: त्वरित उद्धरण के लिए आपको क्या जानने की आवश्यकता है?
ए: मुझे आपके उपकरण का वजन, आयतन चाहिए; उपकरण की शॉक और कंपन आवश्यकताएं; हम डिवाइस के अनुप्रयोग वातावरण पर इन विवरणों की सराहना करेंगे
प्र: क्या कंपनी की यात्रा की अनुमति है या नहीं?
ए: हाँ, हम अपने ग्राहकों का हमारी कंपनी में स्वागत करते हैं। हम शीआन, शानक्सी, चीन में स्थित हैं

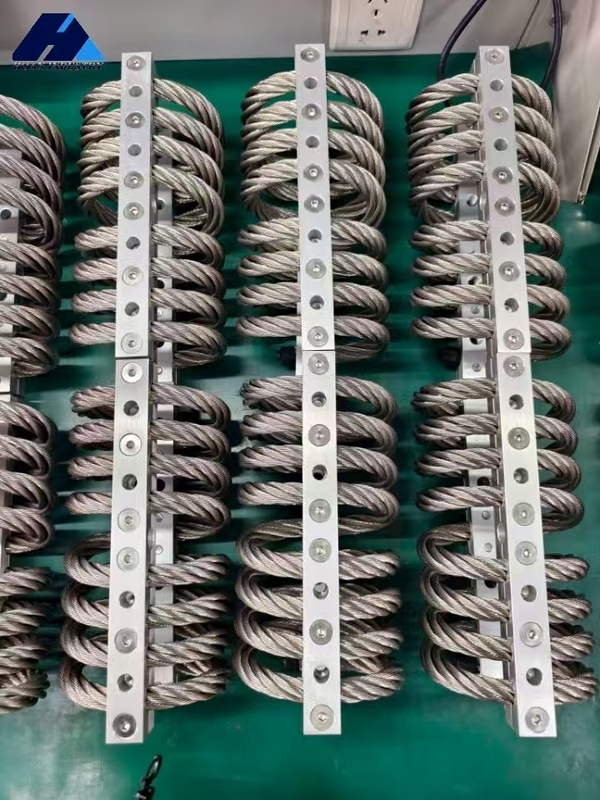

ग्राहक तस्वीरें
