Place of Origin:
China
ब्रांड नाम:
Hoan
Model Number:
JGX-1278A-154A
वीडियो
वीडियो
वीडियो

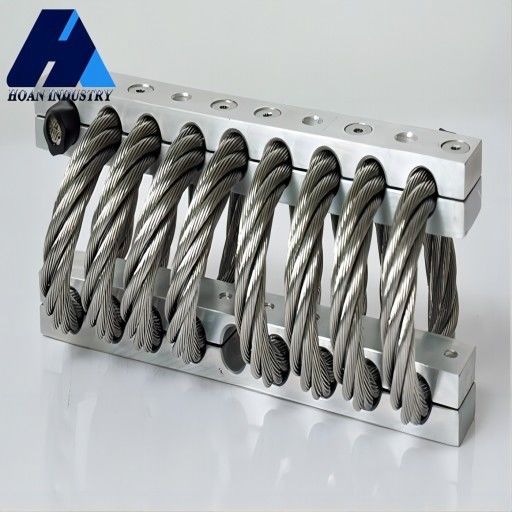

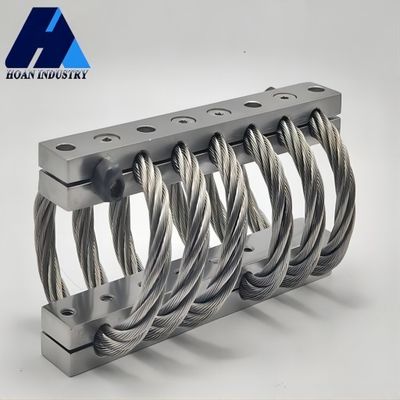

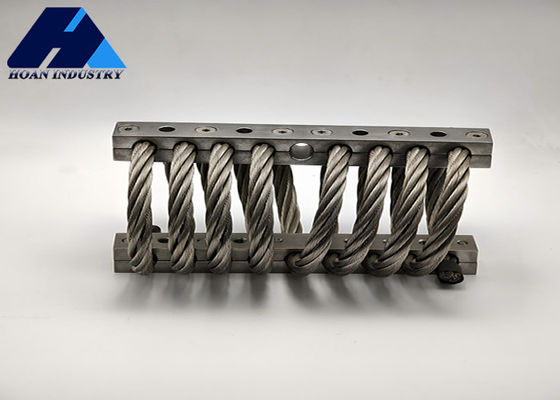

JGX-1278A सीरीज़
Xi'an Hoan Microwave के JGX-1278A सीरीज़ स्टील वायर रोप वाइब्रेशन आइसोलेटर्स अपने डिज़ाइन में इंजीनियरिंग व्यावहारिकता और प्रदर्शन अनुकूलन पर पूरी तरह से विचार करते हैं।
स्टील वायर रोप कोर: विशिष्ट विनिर्देशों के उच्च-प्रदर्शन वाले स्टेनलेस स्टील वायर रस्सियों को सटीक रूप से गणना किए गए प्रीटेंशन बलों के साथ लपेटा जाता है। यह कोर घटक कंपन अलगाव प्रदर्शन (कठोरता, डंपिंग, थकान जीवन) निर्धारित करता है। स्ट्रैंड संरचना गैर-रैखिक लोड-विरूपण विशेषताओं और उच्च डंपिंग सुनिश्चित करती है।
मेटल कनेक्शन स्ट्रक्चर: स्टील वायर रोप के दोनों सिरों को मेटल कनेक्टर्स (जैसे बेस प्लेट और माउंटिंग प्लेट) से मजबूती से जोड़ा जाता है। ये कनेक्टर्स, आमतौर पर उच्च-शक्ति वाले मिश्र धातु इस्पात या एंटी-संक्षारण सतह उपचार के साथ एल्यूमीनियम मिश्र धातु से बने होते हैं, विश्वसनीय स्थापना इंटरफेस और संरचनात्मक सहायता प्रदान करते हैं। कनेक्शन डिज़ाइन प्रभावी लोड ट्रांसफर और समग्र स्थिरता सुनिश्चित करता है।
कॉम्पैक्टनेस और हल्कापन: संरचना को लोड-बेयरिंग और कंपन अलगाव आवश्यकताओं को पूरा करते हुए मात्रा और वजन को कम करने के लिए अनुकूलित किया गया है, जो अंतरिक्ष-बाधित उपकरणों में स्थापना की सुविधा प्रदान करता है।
मानकीकरण और सीरियलाइज़ेशन: JGX-1278A सीरीज़ में विभिन्न लोड रेंज को कवर करने वाले विभिन्न विनिर्देश शामिल हैं ताकि विभिन्न उपकरण भार और कंपन अलगाव आवश्यकताओं को पूरा किया जा सके। मानकीकृत डिज़ाइन चयन, स्थापना और रखरखाव को सरल बनाते हैं।
यह सावधानीपूर्वक संरचनात्मक डिज़ाइन लंबे समय तक उपयोग के दौरान कंपन आइसोलेटर्स की स्थिरता और स्थायित्व सुनिश्चित करता है।
स्थैतिक-लोड वक्र
| नहीं | मॉडल |
अधिकतम स्थैतिक भार (किलोग्राम) |
अधिकतम विक्षेपण (मिमी) |
Kv(कंपन) (KN/m) |
Ks(शॉक) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| नहीं | मॉडल |
अधिकतम स्थैतिक भार (किलोग्राम) |
अधिकतम विक्षेपण (मिमी) |
Kv(कंपन) (KN/m) |
Ks(शॉक) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| नहीं | मॉडल |
अधिकतम स्थैतिक भार (किलोग्राम) |
अधिकतम विक्षेपण (मिमी) |
Kv(कंपन) (KN/m) |
Ks(शॉक) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |

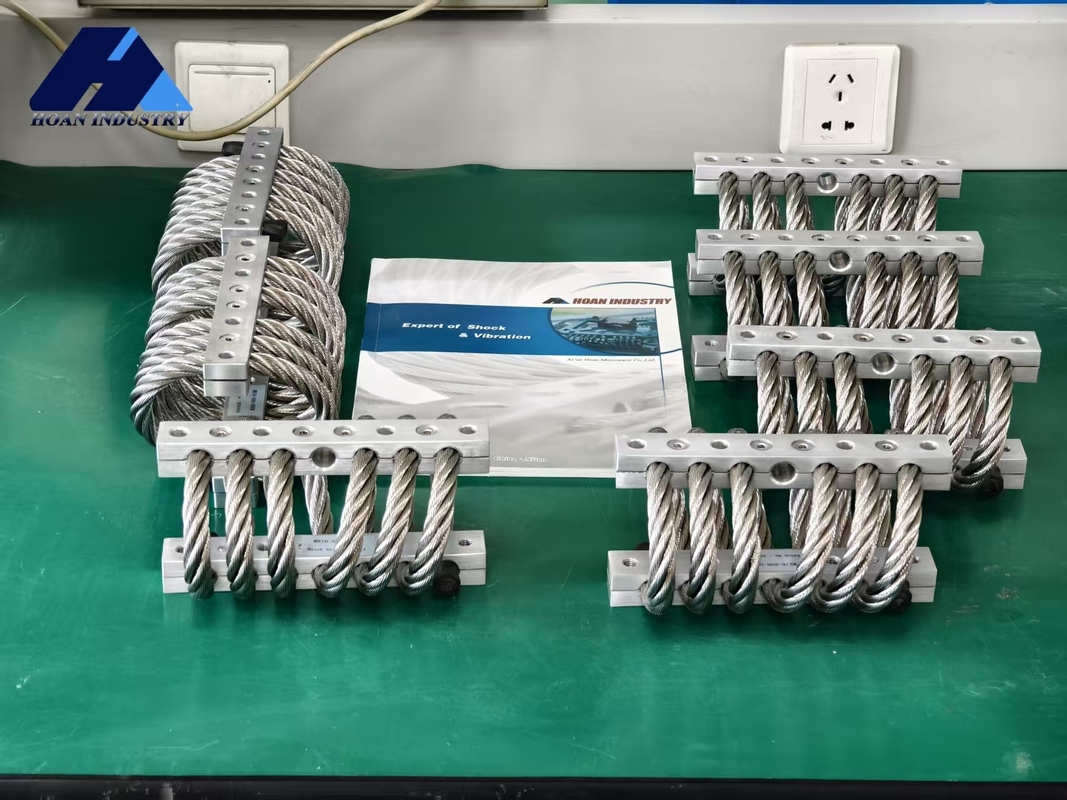

ग्राहक तस्वीरें
उत्पाद अनुप्रयोग
| अनुप्रयोग | विशिष्ट उपकरण | से सुरक्षा | परिचालन लाभ |
| जहाज पर |
इलेक्ट्रॉनिक्स, कंप्यूटर, मशीनरी |
विस्फोटक विस्फोट, अंतर्निहित कंपन, तूफान | लंबा जीवन, रखरखाव-मुक्त, तापमान चरम सीमा, संक्षारण प्रतिरोध, सभी अक्षों की सुरक्षा |
| कठिन भूभाग वाहन | उपकरण, जनरेटर, इलेक्ट्रॉनिक्स | कठिन भूभाग, खराब सड़क की स्थिति, टक्कर | लंबा जीवन, रखरखाव-मुक्त, तापमान चरम सीमा, ओजोन, रेडियोधर्मिता, यूवी विकिरण |
| शिपिंग कंटेनर | ऑप्टिक्स, उपकरण, मिसाइल, इलेक्ट्रॉनिक्स | परिवहन, हैंडलिंग ड्रॉप, लोडिंग/अनलोडिंग | लंबा जीवन, रखरखाव-मुक्त, नमी के संपर्क में, बार-बार उपयोग |
| विमान | इलेक्ट्रॉनिक्स, कंप्यूटर | उच्च-जी युद्धाभ्यास, कठोर लैंडिंग, अशांत हवा | तापमान और ऊंचाई चरम सीमा, हल्का |
| औद्योगिक उपकरण | सेंट्रीफ्यूज, ड्रायर, पंप | असंतुलित गतिशील भार, तरल हथौड़ा, अंतर्निहित कंपन, नींव की कमजोरी | लंबा जीवन, रखरखाव-मुक्त, संक्षारक वातावरण |
| आयुध उपकरण | कंप्यूटर नियंत्रण, इलेक्ट्रॉनिक्स | कठिन भूभाग, रेलवे हम्पिंग, परिवहन | रखरखाव-मुक्त, तापमान चरम सीमा, निकटवर्ती विस्फोट |
| चिकित्सा उपकरण | रोगी देखभाल के लिए आवश्यक यांत्रिक उपकरण | चलते भागों से कंपन, मोबाइल कार्ट-परिवहन झटके | रखरखाव-मुक्त, कोई गैसिंग नहीं, निष्फल किया जा सकता है |
| चिमनियाँ | चिमनियाँ, स्क्रबर्स, मापने वाले उपकरण | हवा के कारण अनुनाद आवृत्तियाँ, स्क्रबर के पास स्टैक गैस के कारण अशांति, आदि। | रखरखाव-मुक्त, तापमान चरम सीमा, संक्षारक वातावरण |
