उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hoan
प्रमाणन:
ISO9001:2015
मॉडल संख्या:
JGX-0480A-72A
वीडियो
वीडियो
वीडियो
वीडियो

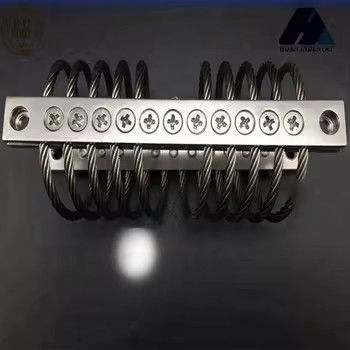

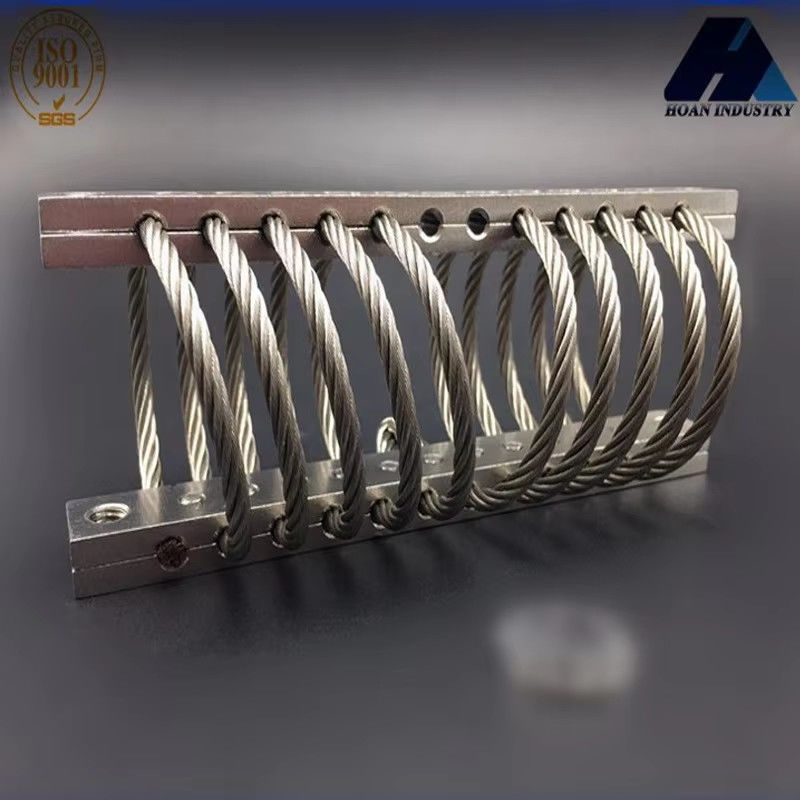

शीआन होआन माइक्रोवेव कं, लिमिटेड के JGX-0480 श्रृंखला स्टील वायर रस्सी कंपन अलगाव विशेष रूप से सटीक उपकरणों, संचार उपकरण और उच्च परिशुद्धता यांत्रिक प्रणालियों के लिए डिज़ाइन किए गए हैं।वे प्रभावी रूप से बाहरी कंपन और झटकों को अलग कर सकते हैं, उपकरण के संचालन की स्थिरता और विश्वसनीयता सुनिश्चित करता है। उत्पाद एक बहुपरत स्टेनलेस स्टील तार रस्सी घुमावदार संरचना, उत्कृष्ट लोचदार और डम्पिंग विशेषताओं के साथ अपनाता है,और कंपन अलगाव दक्षता 90% से अधिक है, 5Hz से 500Hz तक व्यापक आवृत्ति कंपन परिदृश्यों के लिए उपयुक्त है। इसके मुख्य फायदे उच्च भार सहन क्षमता और लंबे जीवन डिजाइन में निहित हैं।कंपन अलगावकों के एक सेट का स्थैतिक भार 50kg-200kg तक पहुंच सकता है, और गतिशील भार अनुकूलन क्षमता बेहद मजबूत है, रडार, उपग्रह एंटेना, चिकित्सा उपकरण और अन्य क्षेत्रों की सख्त आवश्यकताओं को पूरा करती है।
JGX-0480 श्रृंखला एक omni-directional कंपन अलगाव डिजाइन को अपनाता है, जो क्षैतिज, ऊर्ध्वाधर और कई दिशाओं में कंपन ऊर्जा को अवशोषित कर सकता है,अनुनाद के कारण होने वाले उपकरण के प्रदर्शन में गिरावट को कम करनाउत्पाद का खोल संक्षारण प्रतिरोधी एल्यूमीनियम मिश्र धातु से बना है, और सतह को एनोडाइजिंग के साथ इलाज किया जाता है, जो -50°C से +120°C तक चरम वातावरण के अनुकूल है। सुरक्षा स्तर IP65 है,आर्द्रता और नमक छिड़काव जैसी कठोर परिस्थितियों में दीर्घकालिक स्थिर कार्य सुनिश्चित करना.
घुड़सवार विकल्प
आकार पैरामीटर:
| मॉडल | H ± 3।30 | ¥W ¥ | इकाई भार | घुड़सवार विकल्प |
छेद से (मिमी) |
धागा(मिमी) | सिंक(°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | ₹6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | बी, डी, ई | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | ए, बी, सी, डी, ई, एस | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
तकनीकी डेटा शीटः
ऊर्ध्वाधर भार
| नहीं. | मॉडल | अधिकतम स्थैतिक भार ((एन) | अधिकतम विरूपण(मिमी) |
कंपन कठोरता (KN/m) |
प्रभाव कठोरता ((KN/m) |
| 1 | JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
45° दिशात्मक भारः
| नहीं. | मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम विरूपण(मिमी) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
पार्श्व भारः
| नहीं. | मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम स्थैतिक भार(एन) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
* माउंटिंग बार की सामग्री *
स्टेनलेस स्टील या एल्यूमीनियम चुना जा सकता है
* एल्यूमीनियम माउंटिंग बार का चयन
सफेद एनोडाइजिंगः एल्यूमीनियम की सतह को स्वयं से कठिन बनाने के लिए सतह उपचार। सफेद एनोडाइज्ड एल्यूमीनियम माउंटिंग बार का रंग एल्यूमीनियम के समान रंग रखता है।यह एल्यूमीनियम माउंटिंग सलाखों की सामान्य सतह उपचार है
हार्ड एनोडाइजिंग: एल्यूमीनियम माउंटिंग बार को सफेद एनोडाइज्ड तरीके से बहुत अधिक कठिन बनाने के लिए सतह उपचार।कठोर एनोडाइज्ड एल्यूमीनियम माउंटिंग सलाखों का रंग सफेद एनोडाइजिंग तरीके की तुलना में गहरा हैतार रस्सी अलगावकों के उपयोग की कार्य परिस्थितियों की जटिल या विशेष आवश्यकताओं के लिए विशेष उपयोग।
