उत्पत्ति के प्लेस:
चीन

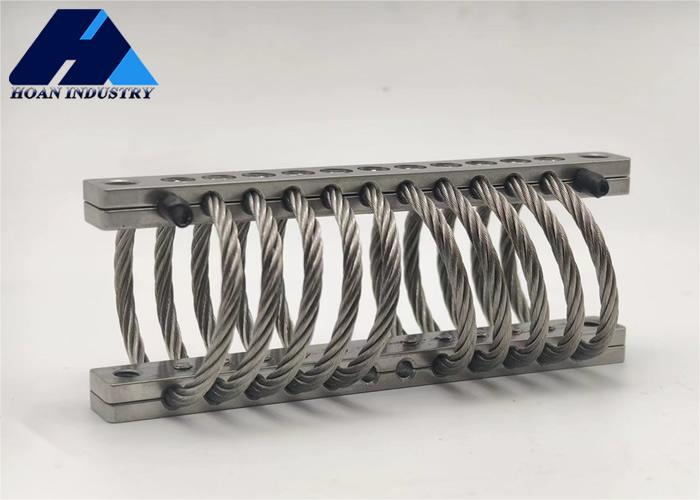

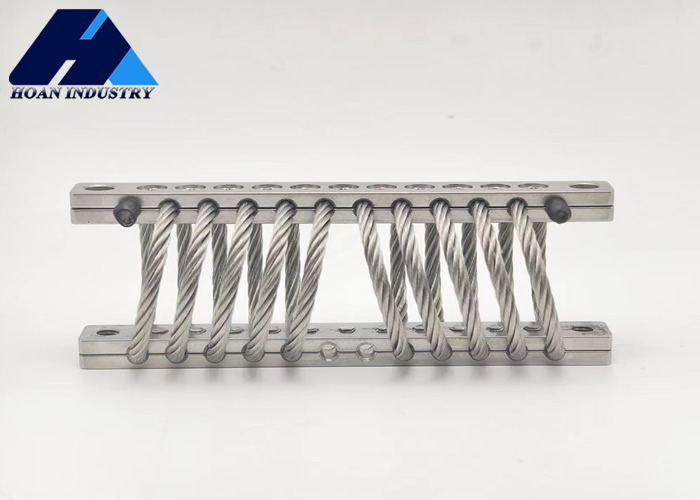

मॉडल संख्या:
जेजीएक्स-0400
वीडियो
वीडियो
घुड़सवार विकल्प
आकार पैरामीटर:
| मॉडल | H ± 3।30 | ¥W ¥ | इकाई भार | घुड़सवार विकल्प | छेद से(मिमी) | धागा(मिमी) | सिंक(°) |
| JGX-0400D-37A | 30 | 41 | 0.24 | बी, डी, ई | ₹6.9±0.13 | M6×10 | 90 |
| JGX-0400D-31.5A | 33 | 43 | 0.24 | ए, बी, सी, डी, ई, एस | |||
| JGX-0400D-26A | 38 | 48 | 0.256 | ||||
| JGX-0400D-22A | 46 | 53 | 0.272 | ||||
| JGX-0400D-17.5A | 53 | 64 | 0.288 |
तकनीकी डेटा शीटः
ऊर्ध्वाधर भार
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार ((एन) | अधिकतम विरूपण(मिमी) |
कंपन कठोरता KN/m) |
प्रभाव कठोरता ((KN/m) |
| 1 | JGX-0400D-37A | 37.0 | 12.7 | 222 | 117 |
| 2 | JGX-0400D-31.5A | 31.5 | 14.7 | 170 | 88 |
| 3 | JGX-0400D-26A | 26.0 | 19.8 | 116 | 54 |
| 4 | JGX-0400D-22A | 22.0 | 24.9 | 84 | 37 |
| 5 | JGX-0400D-17.5A | 17.5 | 32.0 | 58 | 23 |
45° दिशात्मक भारः
|
वक्र संख्या |
मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम विरूपण(मिमी) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | JGX-0400D-37A | 25.9 | 17.8 | 123 | 60 |
| 2 | JGX-0400D-31.5A | 22.2 | 21.8 | 96 | 42 |
| 3 | JGX-0400D-26A | 18.6 | 27.9 | 66 | 28 |
| 4 | JGX-0400D-22A | 15.4 | 35.6 | 48 | 18 |
| 5 | JGX-0400D-17.5A | 11.7 | 44.7 | 31 | 11 |
पार्श्व भारः
| वक्र संख्या | मॉडल | अधिकतम स्थैतिक भार(एन) | अधिकतम स्थैतिक भार(एन) | कंपन कठोरता(KN/m) | टक्कर की कठोरता(KN/m) |
| 1 | JGX-0400D-37A | 18.2 | 12.7 | 73 | 73 |
| 2 | JGX-0400D-31.5A | 15.9 | 15.7 | 53 | 53 |
| 3 | JGX-0400D-26A | 13.6 | 20.8 | 33 | 33 |
| 4 | JGX-0400D-22A | 11.3 | 25.9 | 23 | 23 |
| 5 | JGX-0400D-17.5A | 4.1 | 33.5 | 7.9 | 7.9 |
